(2) Using a suitable screwdriver, pry off and

remove speedometer drive gear (Fig. 52) (Fig. 53).

(3) If servicing only pinion and side gears, remove

ring gear-to-case bolts at pinion shaft retainer only
(Fig. 54). Remove pinion shaft retainer (Fig. 55). Dis-
card and use NEW bolts upon assembly.

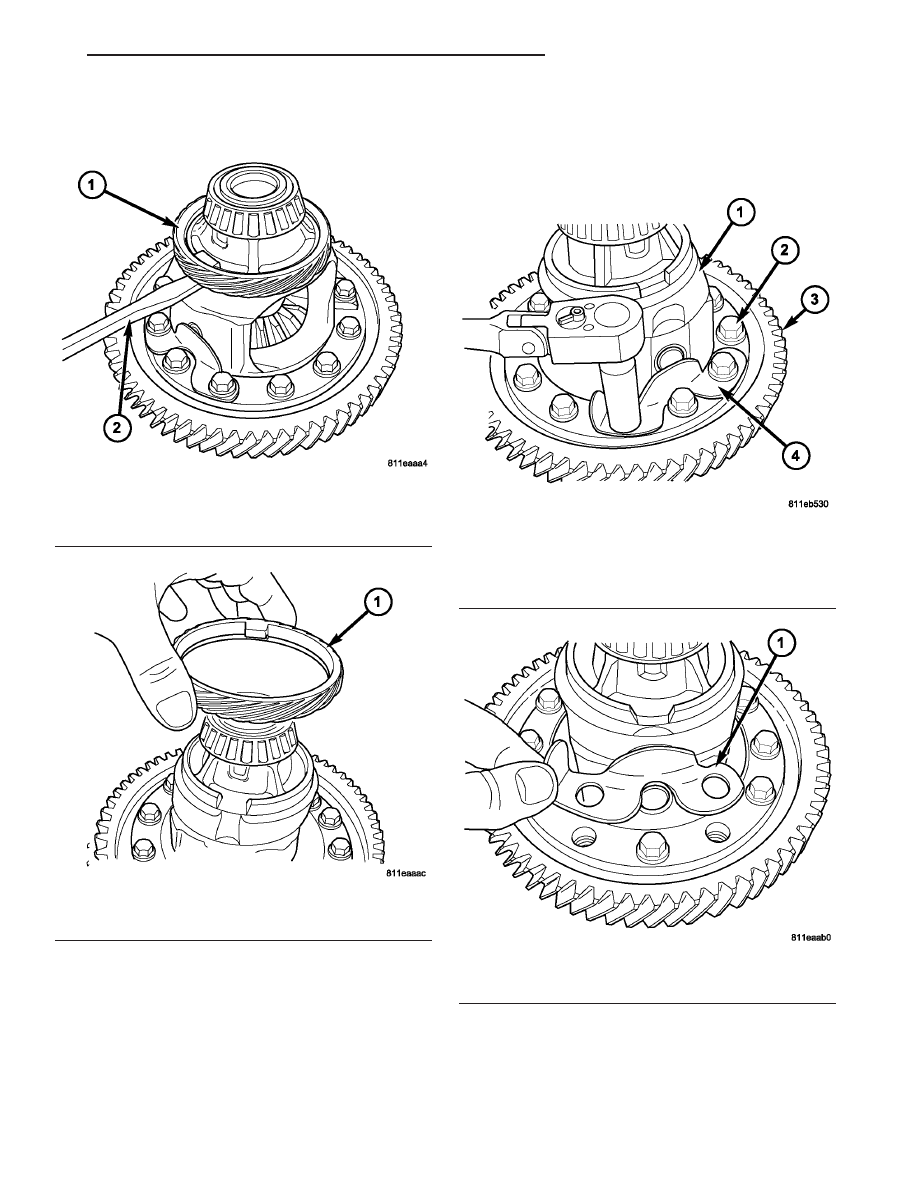

Fig. 52 Pry off Speedometer Drive Gear

1 - SPEEDOMETER GEAR
2 - SCREWDRIVER

Fig. 53 Speedometer Drive Gear

1 - SPEEDOMETER GEAR

Fig. 54 Differential Ring Gear-to-Case Bolts

1 - DIFFERENTIAL CASE
2 - BOLT (12)
3 - RING GEAR
4 - PINION SHAFT RETAINER (2)

Fig. 55 Pinion Shaft Retainer

1 - PINION SHAFT RETAINER

JR

T350 MANUAL TRANSAXLE

21 - 21

DIFFERENTIAL (Continued)

(4) If servicing ring gear as well, remove remain-

ing ring gear-to-case bolts and remove ring gear from
case (Fig. 56).

(5) Remove pinion shaft (Fig. 57).

(6) Remove pinion gears, side gears, and thrust

washers (Fig. 58) (Fig. 59) (Fig. 60).

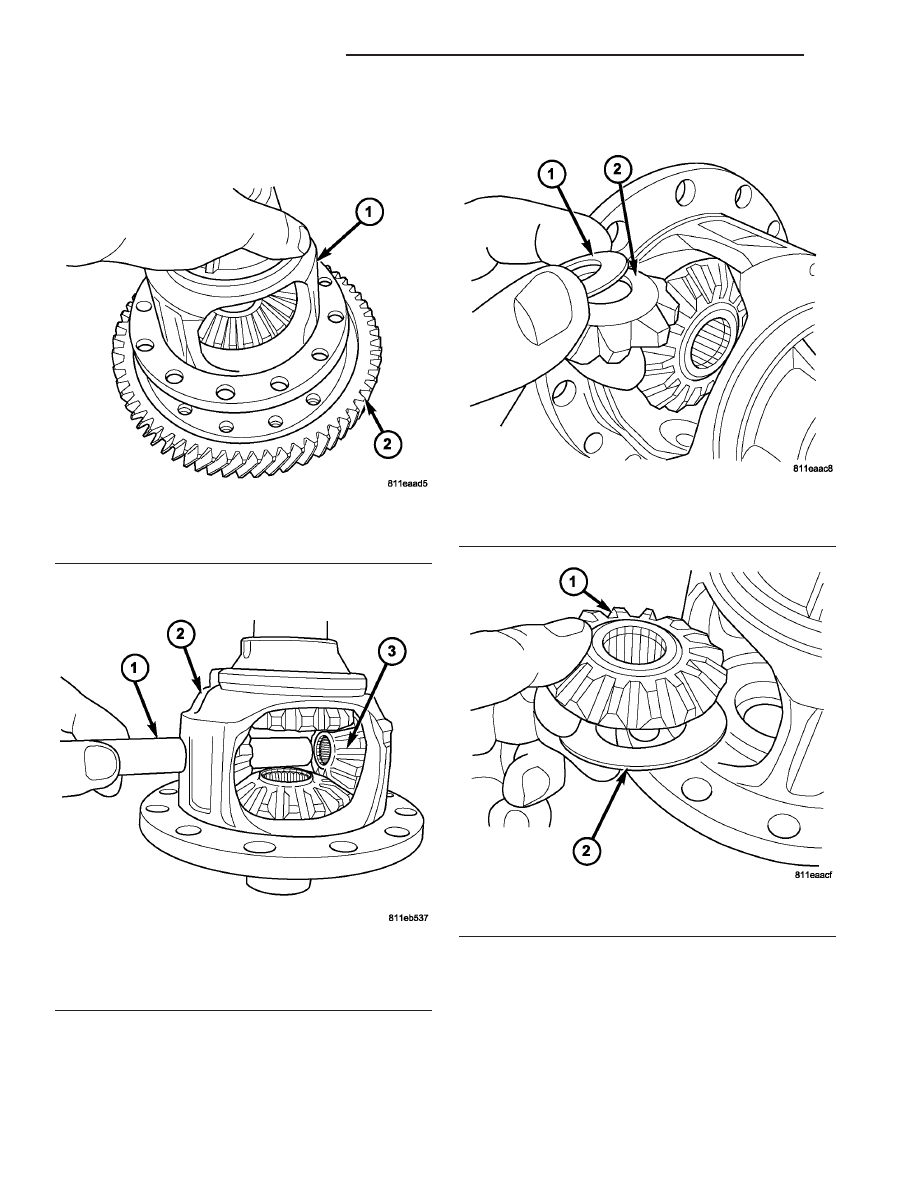

Fig. 56 Differential Ring Gear and Case

1 - DIFFERENTIAL CASE
2 - RING GEAR

Fig. 57 Pinion Shaft Removal/Installation

1 - PINION SHAFT
2 - DIFFERENTIAL CASE
3 - PINION GEAR (2)

Fig. 58 Pinion Gear and Washer

1 - WASHER
2 - PINION GEAR

Fig. 59 Side Gear and Washer

1 - SIDE GEAR
2 - WASHER

21 - 22

T350 MANUAL TRANSAXLE

JR

DIFFERENTIAL (Continued)

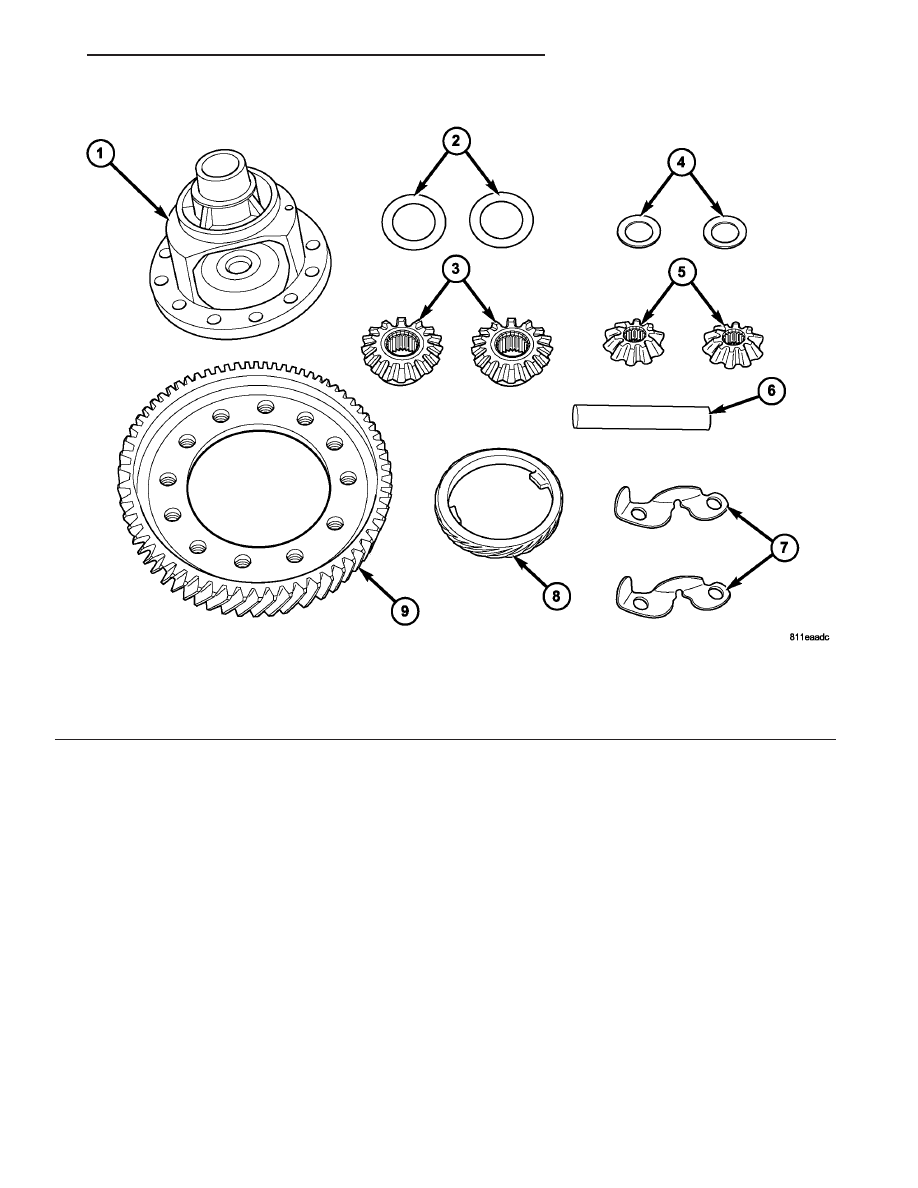

Fig. 60 Differential Components

1 - DIFFERENTIAL CASE
2 - SIDE GEAR WASHER (2)
3 - SIDE GEAR (2)
4 - PINION GEAR WASHER (2)
5 - PINION GEAR (2)

6 - PINION SHAFT
7 - PINION SHAFT RETAINER (2)
8 - SPEEDOMETER DRIVE GEAR
9 - RING GEAR

JR

T350 MANUAL TRANSAXLE

21 - 23

DIFFERENTIAL (Continued)

ASSEMBLY

(1) Install side gears, pinion gears, and thrust

washers into case through opening and rotating into
position (Fig. 61) (Fig. 62).

(2) Install pinion shaft (Fig. 63).

(3) If previously removed, install ring gear to dif-

ferential case (Fig. 64).

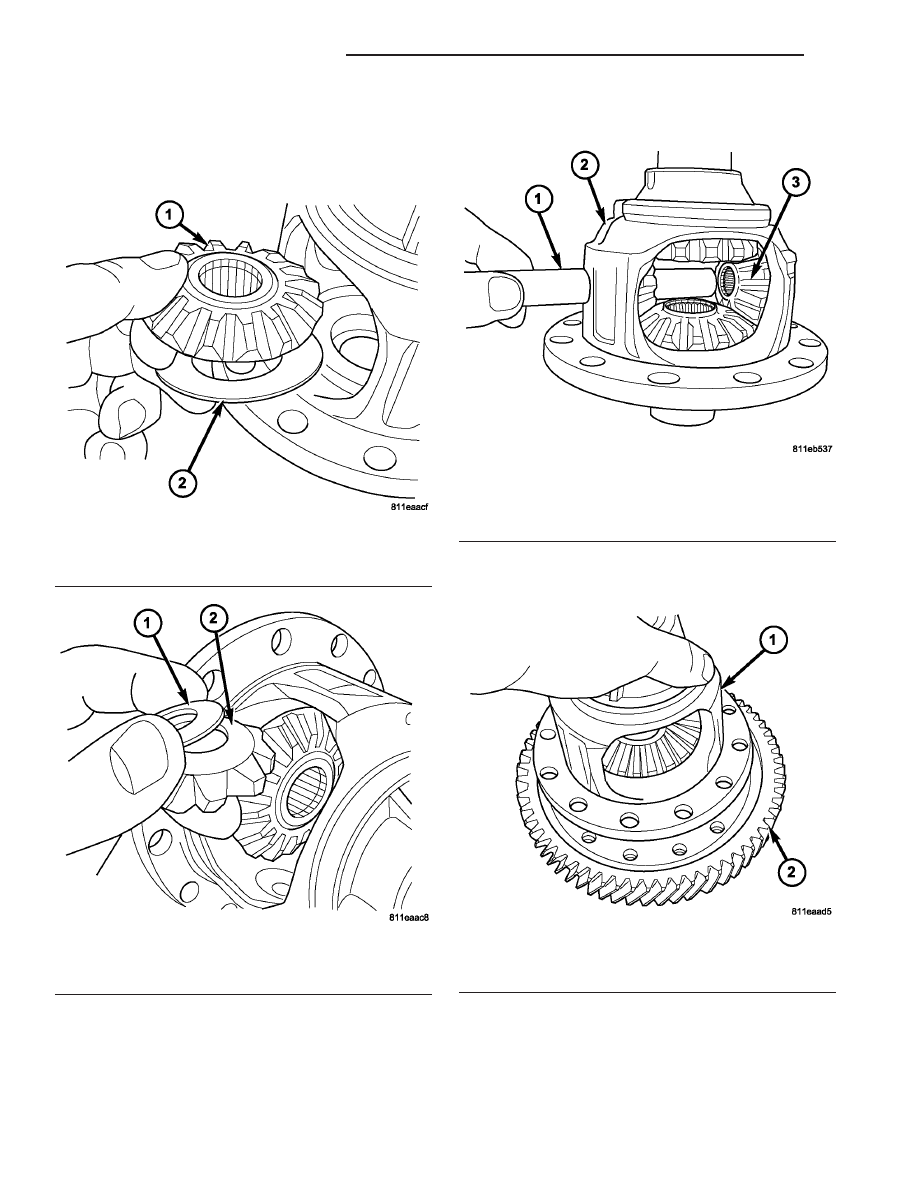

Fig. 61 Side Gear and Washer

1 - SIDE GEAR
2 - WASHER

Fig. 62 Pinion Gear and Washer

1 - WASHER
2 - PINION GEAR

Fig. 63 Pinion Shaft Removal/Installation

1 - PINION SHAFT
2 - DIFFERENTIAL CASE
3 - PINION GEAR (2)

Fig. 64 Differential Ring Gear and Case

1 - DIFFERENTIAL CASE
2 - RING GEAR

21 - 24

T350 MANUAL TRANSAXLE

JR

DIFFERENTIAL (Continued)
