Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 517

Valve Spring Tester C-647

Valve Spring Compressor MD-998772-A

Valve Spring Adapter 6527

Indicator Bore Size C-119

Connecting Rod Installation Guides 8189

Main Bearing Remover/Installer C-3059

Pressure Gauge C-3292

Adapter 8406

DRB III

T

with PEP Module – OT-CH6010A

JR

ENGINE 2.7L DOHC

9 - 171

ENGINE 2.7L DOHC (Continued)

Pressure Transducer CH7059

Adaptor 8116

Cooling System Tester 7700

Combustion Leak Tester C-3685-A

9 - 172

ENGINE 2.7L DOHC

JR

ENGINE 2.7L DOHC (Continued)

AIR CLEANER ELEMENT

REMOVAL

(1) Disconnect negative battery cable.
(2) Disconnect inlet air temperature sensor electri-

cal connector (Fig. 7).

(3) Disconnect fresh air makeup hose from throttle

body air inlet hose (Fig. 8).

(4) Loosen hose clamp at throttle body (Fig. 9).

Remove hose from throttle body.

(5) Push in on locking tabs to disengage air inlet

hose from air cleaner housing. Pull air inlet hose out
far enough to disengage air cleaner element from
hose with screwdriver (Fig. 10).

(6) Remove throttle body air inlet hose.
(7) Remove air cleaner element from air cleaner

housing.

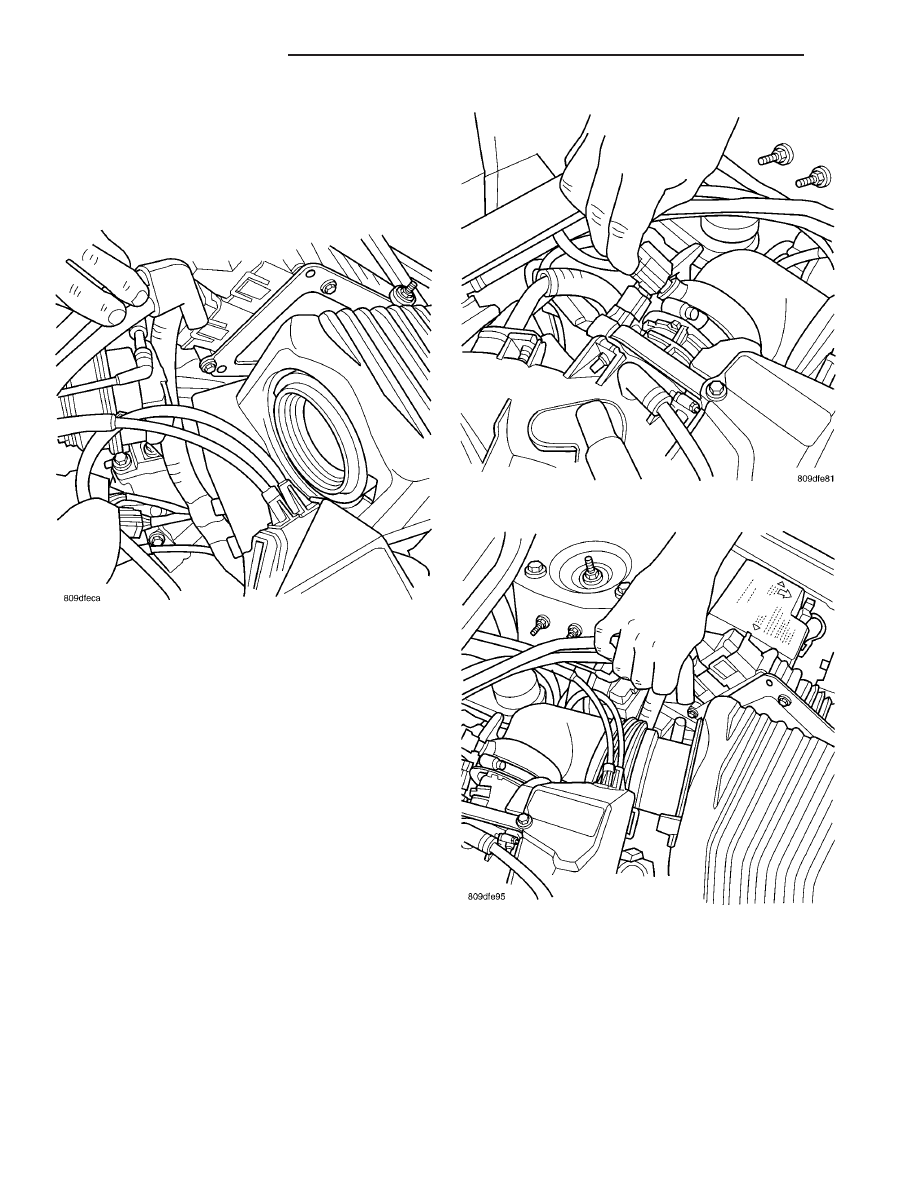

Fig. 7 INLET AIR TEMPERATURE SENSOR

Fig. 8 MAKE UP AIR HOSE

Fig. 9 HOSE CLAMP

Fig. 10 AIR FILTER TO HOSE

JR

ENGINE 2.7L DOHC

9 - 173

INSTALLATION

(1) Clean any debris from inside air cleaner hous-

ing.

(2) Install air cleaner element into air cleaner

housing (Fig. 11). Verify element rests properly on
mounting bosses inside air cleaner housing.

(3) Install throttle body air inlet hose into air

cleaner housing. Push in on hose until an audible
“click” is heard from locking tabs.

(4) Install hose on throttle body. Tighten hose

clamp (Fig. 9).

(5) Connect fresh air makeup hose (Fig. 8).
(6) Connect inlet air temperature sensor electrical

sensor (Fig. 7).

(7) Connect negative battery cable.

AIR CLEANER HOUSING

REMOVAL

(1) Disconnect negative battery cable.
(2) Disconnect inlet air temperature sensor electri-

cal connector (Fig. 12).

(3) Disconnect fresh air makeup hose from throttle

body air inlet hose (Fig. 13). Loosen clamp at throttle
body (Fig. 14).

(4) Remove hose from throttle body.
(5) Remove nut on bracket that holds air cleaner

housing.

(6) Pull air cleaner housing straight up off of locat-

ing pins.

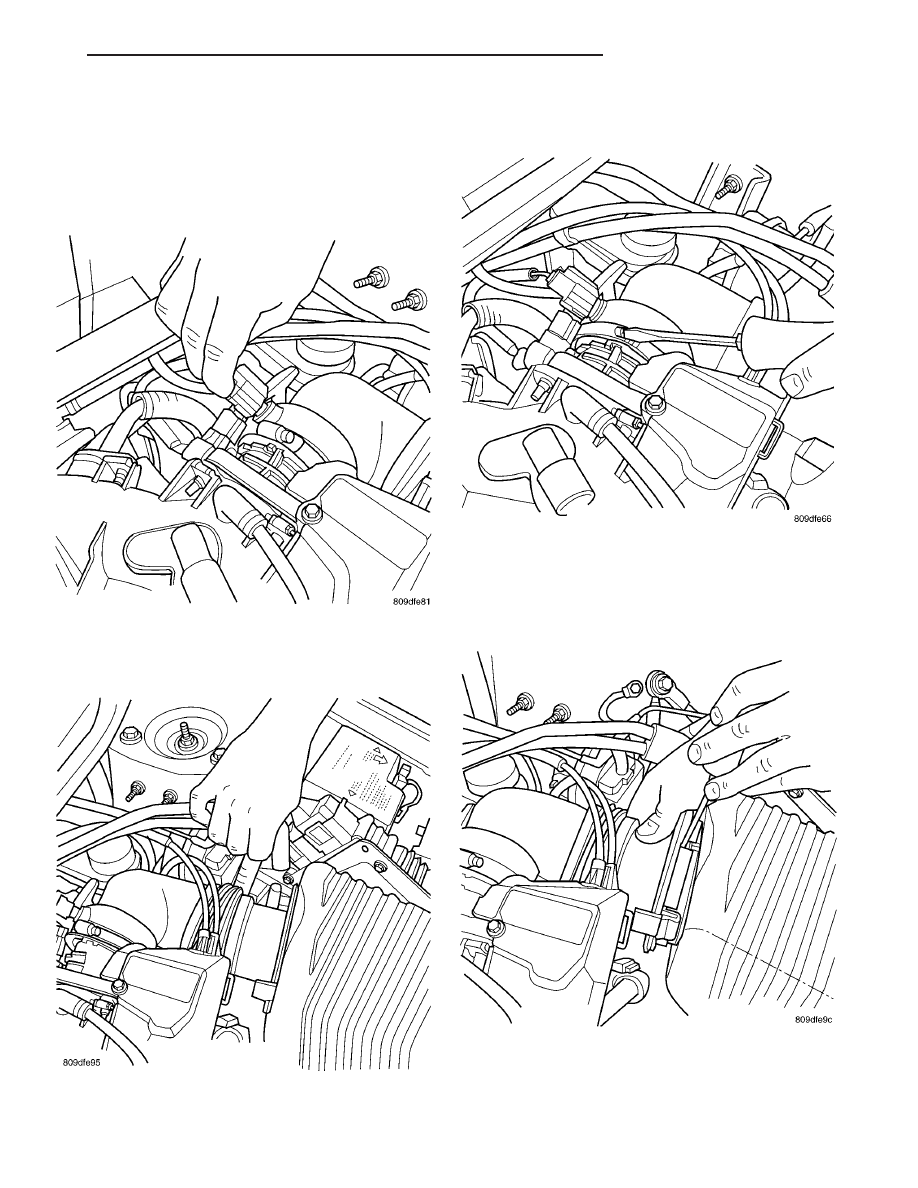

Fig. 11 AIR FILTER IN HOUSING

Fig. 12 INLET AIR TEMPERATURE SENSOR

Fig. 13 MAKE UP AIR HOSE

9 - 174

ENGINE 2.7L DOHC

JR

AIR CLEANER ELEMENT (Continued)
