(15) Install Balance Shaft Carrier Assembly (Refer

to 9 - ENGINE/VALVE TIMING/BALANCE SHAFT
CARRIER - INSTALLATION).

(16) Install oil pan (Refer to 9 - ENGINE/LUBRI-

CATION/OIL PAN - INSTALLATION).

(17) Install cylinder head (Refer to 9 - ENGINE/

CYLINDER HEAD - INSTALLATION).

CONNECTING ROD BEARINGS

STANDARD PROCEDURE

CONNECTING ROD - FITTING

(1) For measuring connecting rod bearing clear-

ance procedure and use of Plastigage (Refer to 9 -
ENGINE - STANDARD PROCEDURE). For bearing
clearance refer to Engine Specifications. (Refer to 9 -
ENGINE - SPECIFICATIONS)

NOTE: The rod bearing bolts should not be reused.

(2) Before installing the NEW bolts the threads

should be oiled with clean engine oil.

(3) Install each bolt finger tight then alternately

torque each bolt to assemble the cap properly.

(4) Tighten the connecting rod bolts using the 2

step torque-turn method. Tighten according to the
following values:

CAUTION: Do not use a torque wrench for the sec-
ond step.

1. Tighten the bolts to 27 N·m (20 ft. lbs.).
2. Tighten the connecting rod bolts an additional

1/4 TURN.

(5) Using a feeler gauge, check connecting rod side

clearance (Fig. 66). Refer to clearance specifications
(Refer to 9 - ENGINE - SPECIFICATIONS).

PISTON RINGS

STANDARD PROCEDURE

PISTON RING - FITTING

(1) Wipe cylinder bore clean. Insert ring and push

down with piston to ensure it is square in bore. The
ring gap measurement must be made with the ring
positioning at least 12 mm (0.50 inch) from bottom of
cylinder bore. Check gap with feeler gauge (Fig. 67).
Refer to Engine Specifications.

(2) Check piston ring to groove side clearance (Fig.

68). Refer to Engine Specifications.

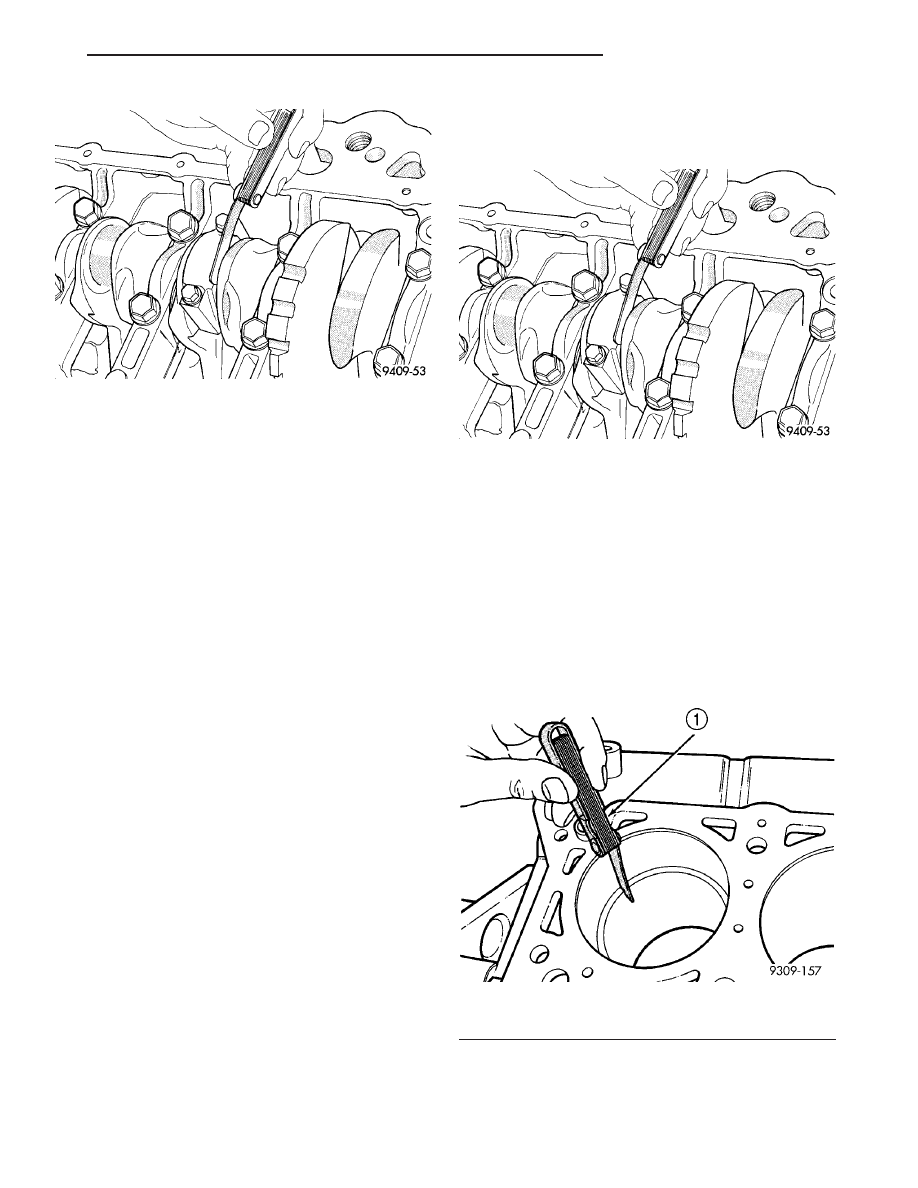

Fig. 65 Checking Connecting Rod Side Clearance -

Typical

Fig. 66 Connecting Rod Side Clearance - Typical

Fig. 67 Piston Ring Gap

1 - FEELER GAUGE

JR

ENGINE 2.4L DOHC

9 - 119

PISTON & CONNECTING ROD (Continued)

REMOVAL

(1) Using a suitable ring expander, remove upper

and intermediate piston rings (Fig. 69).

(2) Remove the upper oil ring side rail, lower oil

ring side rail and then oil ring expander from piston.

(3) Clean ring grooves of any carbon deposits.

INSTALLATION

NOTE: The identification mark on face of upper and
intermediate piston rings must point toward top of
piston.

Install rings with manufacturers identification

mark facing up, to the top of the piston (Fig. 70).

CAUTION: Install piston rings in the following
order:

1. Oil ring expander.
2. Upper oil ring side rail.
3. Lower oil ring side rail.
4. No. 2 Intermediate piston ring.
5. No. 1 Upper piston ring.

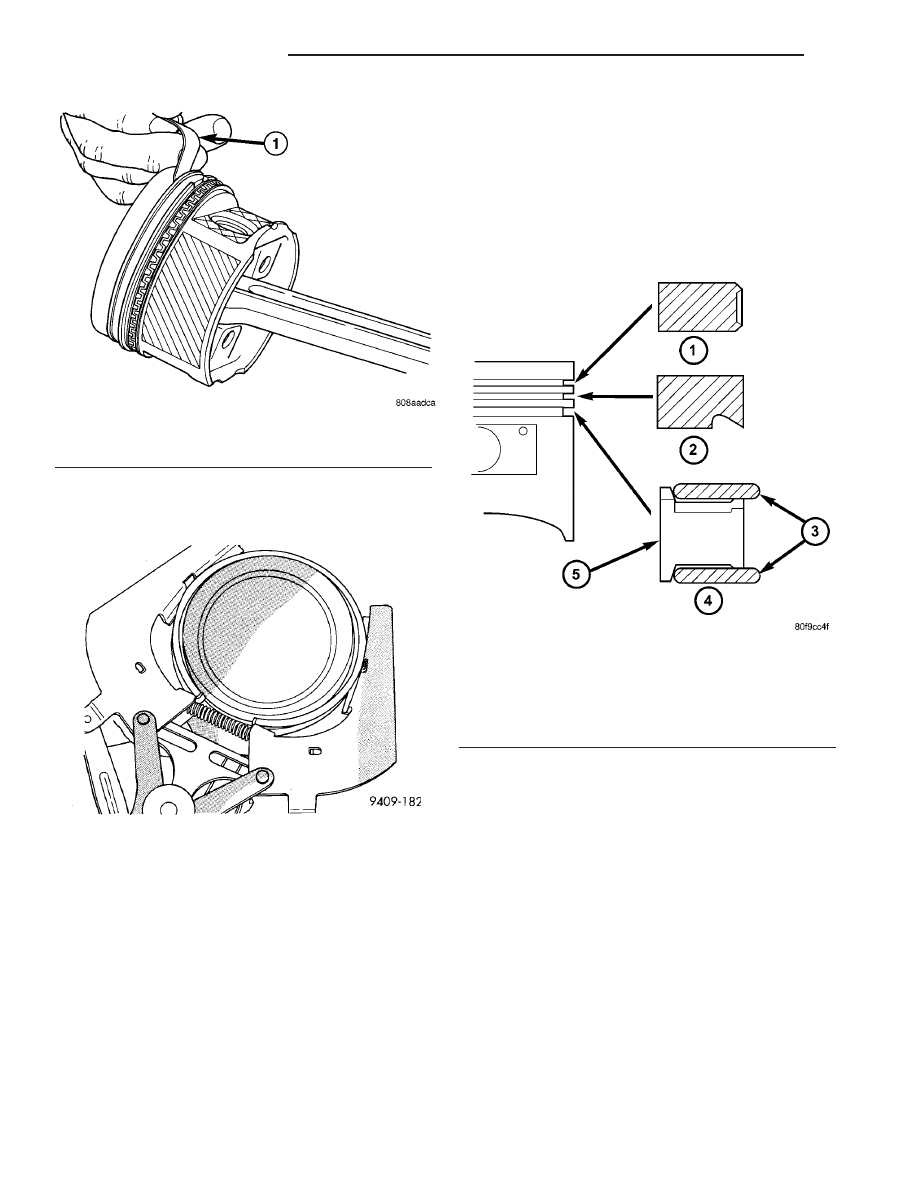

Fig. 68 Piston Ring Side Clearance

1 - FEELER GAUGE

Fig. 69 Piston Rings—Removing and Installing

Fig. 70 Piston Ring Installation

1 - NO. 1 PISTON RING
2 - NO. 2 PISTON RING
3 - SIDE RAIL
4 - OIL RING
5 - SPACER EXPANDER

9 - 120

ENGINE 2.4L DOHC

JR

PISTON RINGS (Continued)

(1) Install oil ring expander (Fig. 70).
(2) Install upper side rail first and then the lower

side rail. Install the side rails by placing one end
between the piston ring groove and the oil ring
expander. Hold end firmly and press down the por-
tion to be installed until side rail is in position. Do
not use a piston ring expander (Fig. 71).

(3) Install No. 2 piston ring and then No. 1 piston

ring (Fig. 70).

(4) Position piston ring end gaps as shown in (Fig.

72).

(5) Position oil ring expander gap at least 45° from

the side rail gaps but not on the piston pin center or
on the thrust direction. Staggering ring gap is impor-
tant for oil control.

VIBRATION DAMPER

REMOVAL

(1) Disconnect negative battery cable.
(2) Support engine under oil pan with wooden

block and floor jack.

(3) Remove three right side engine mount vertical

bolts to front engine bracket.

(4) Raise vehicle on hoist.
(5) Remove right front wheel and belt splash

shield.

(6) Support engine under oil pan with a wooden

block and screw jack (Fig. 73).

(7) Remove front and rear engine mount through

bolts.

(8) Slowly lower engine down with screw jack.
(9) Remove accessory drive belts (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

REMOVAL).

(10) Remove crankshaft damper bolt.
(11) Remove

damper

using

Special

Tool

8454

Puller and Insert 6827–A (Fig. 74).

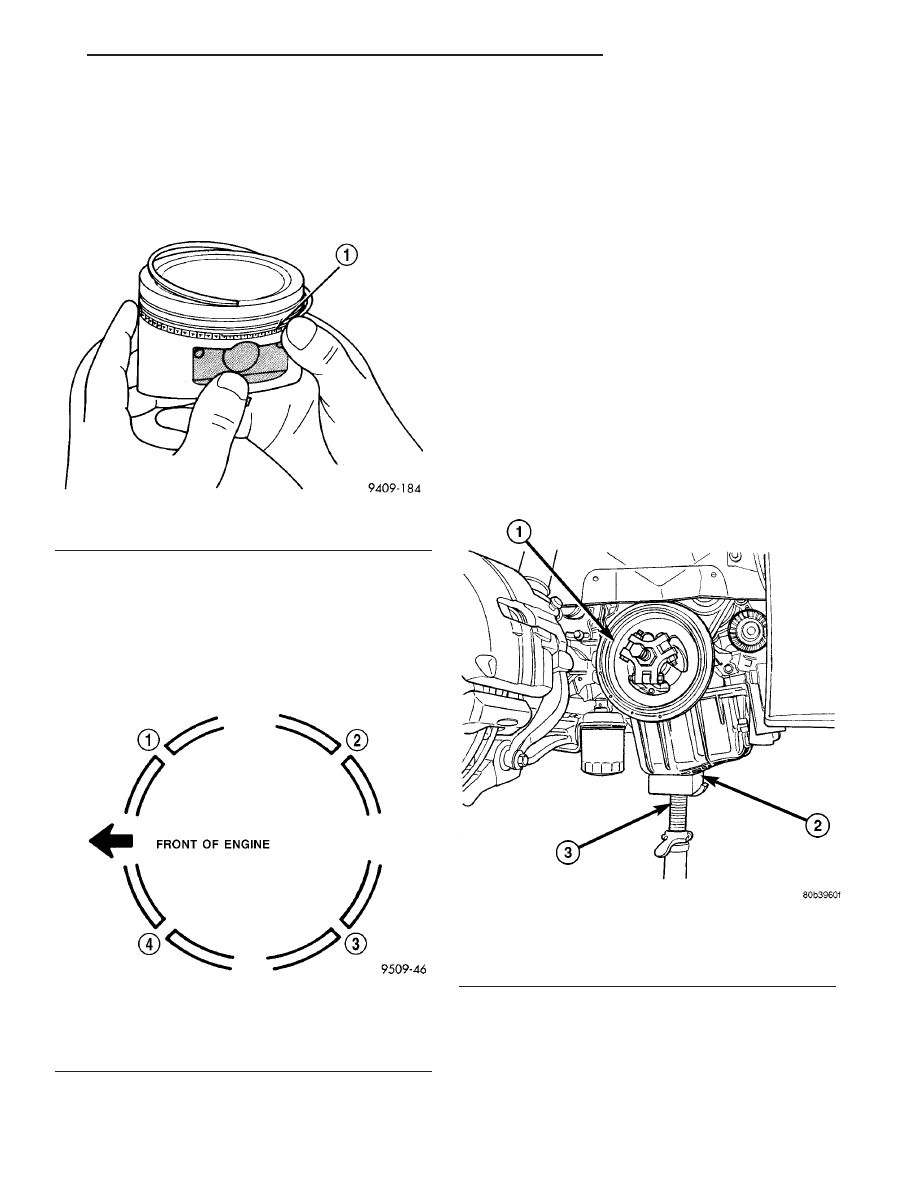

Fig. 71 Installing Side Rail

1 - SIDE RAIL END

Fig. 72 Piston Ring End Gap Position

1 - GAP OF LOWER SIDE RAIL
2 - NO. 1 RING GAP
3 - GAP OF UPPER SIDE RAIL
4 - NO. 2 RING GAP AND SPACER EXPANDER GAP

Fig. 73 Vibration Damper - Removal

1 - VIBRATION DAMPER
2 - WOODEN BLOCK
3 - SCREW JACK

JR

ENGINE 2.4L DOHC

9 - 121

PISTON RINGS (Continued)

INSTALLATION

(1) Install crankshaft vibration damper using M12

1.75 x 150 mm bolt, washer, thrust bearing and nut
from Special Tool 6792 (Fig. 75).

(2) Install crankshaft vibration damper bolt and

tighten to 136 N·m (100 ft. lbs.).

(3) Install accessory drive belts (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION).

(4) Raise engine with screw jack enough to install

front and rear engine mount through bolts. Torque
fasteners to 61 N·m (45 ft. lbs.).

(5) Install belt splash shield and right front wheel.
(6) Lower vehicle.
(7) Support engine under oil pan with wooden

block and floor jack.

(8) Slowly raise engine with floor jack until engine

mount bracket aligns with right side engine mount.
Install three vertical bolts to front engine bracket.
Torque fasteners to 61 N·m (45 ft. lbs.).

(9) Remove floor jack.
(10) Connect negative battery cable.

STRUCTURAL COLLAR

REMOVAL

(1) Raise vehicle on hoist.
(2) Remove front engine mount through bolt.
(3) Remove bolts attaching torque reaction bracket

to engine and transaxle (Fig. 76). Remove torque
reaction bracket.

(4) Remove bolts attaching structural collar to oil

pan and transaxle (Fig. 76). Remove structural collar.

INSTALLATION

CAUTION: Torque procedure for structural collar
and torque reaction bracket must be followed or
damage could occur to oil pan, collar, and/or
bracket.

(1) Perform the following steps for installing struc-

tural collar and torque reaction bracket. Refer to
(Fig. 76):

• Step 1: Place collar into position between trans-

axle and oil pan. Install collar to transaxle bolt (1),
hand tight only.

• Step 2: Install collar to oil pan bolts (4) and (5),

hand tight only.

• Step 3: Position torque reaction bracket in place.

Install attaching bolts (2) and (3), hand tight only.

• Step 4: Final torque bolts (1-3) to 101 N·m (75

ft. lbs.).

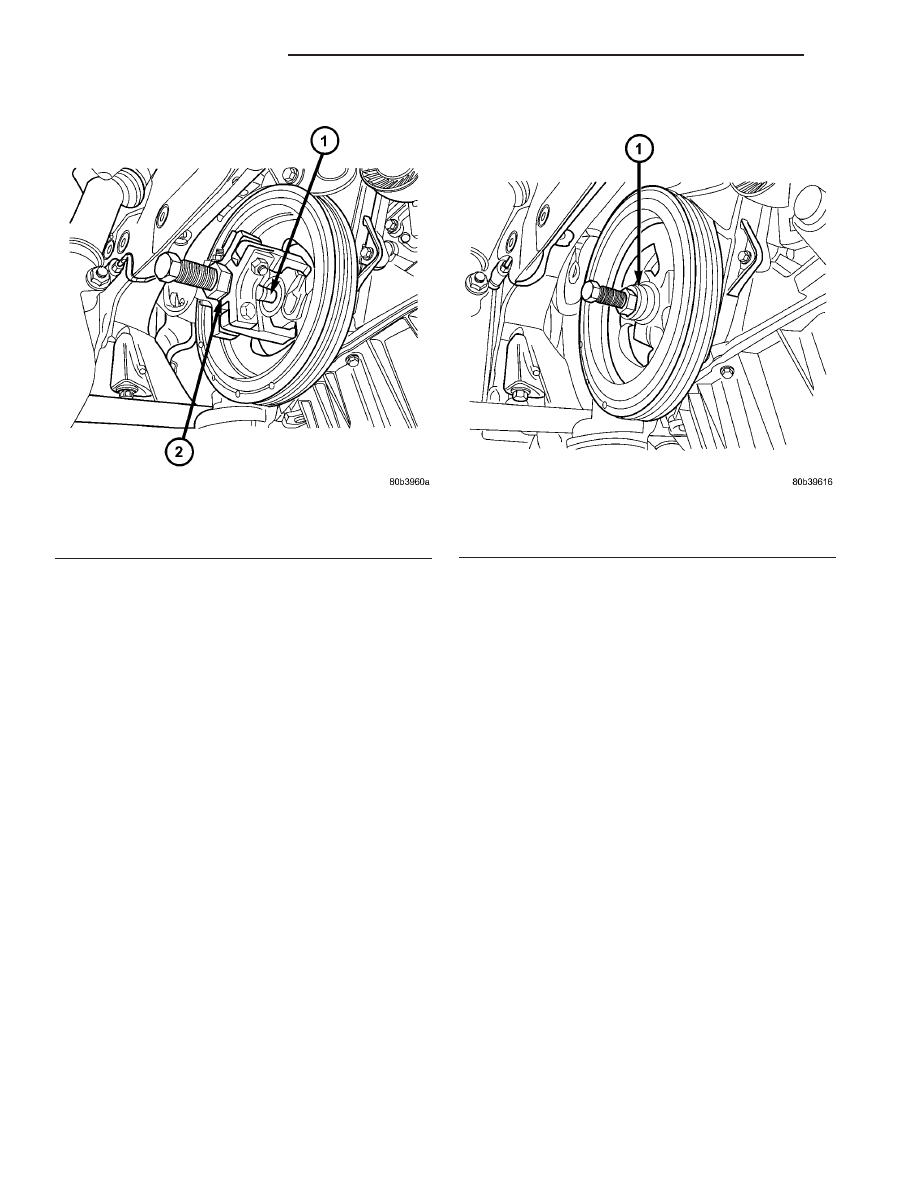

Fig. 74 Vibration Damper - Removal

1 - SPECIAL TOOL 6827-A INSERT
2 - SPECIAL TOOL 8454 PULLER

Fig. 75 Vibration Damper - Installation

1 - M12–1.75 × 150 MM BOLT, WASHER AND THRUST BEARING
FROM SPECIAL TOOL 6792

9 - 122

ENGINE 2.4L DOHC

JR

VIBRATION DAMPER (Continued)
