8W-10 POWER DISTRIBUTION
Component
Page
A/C Compressor Clutch . . . . . . . . . . . . . . 8W-10-17

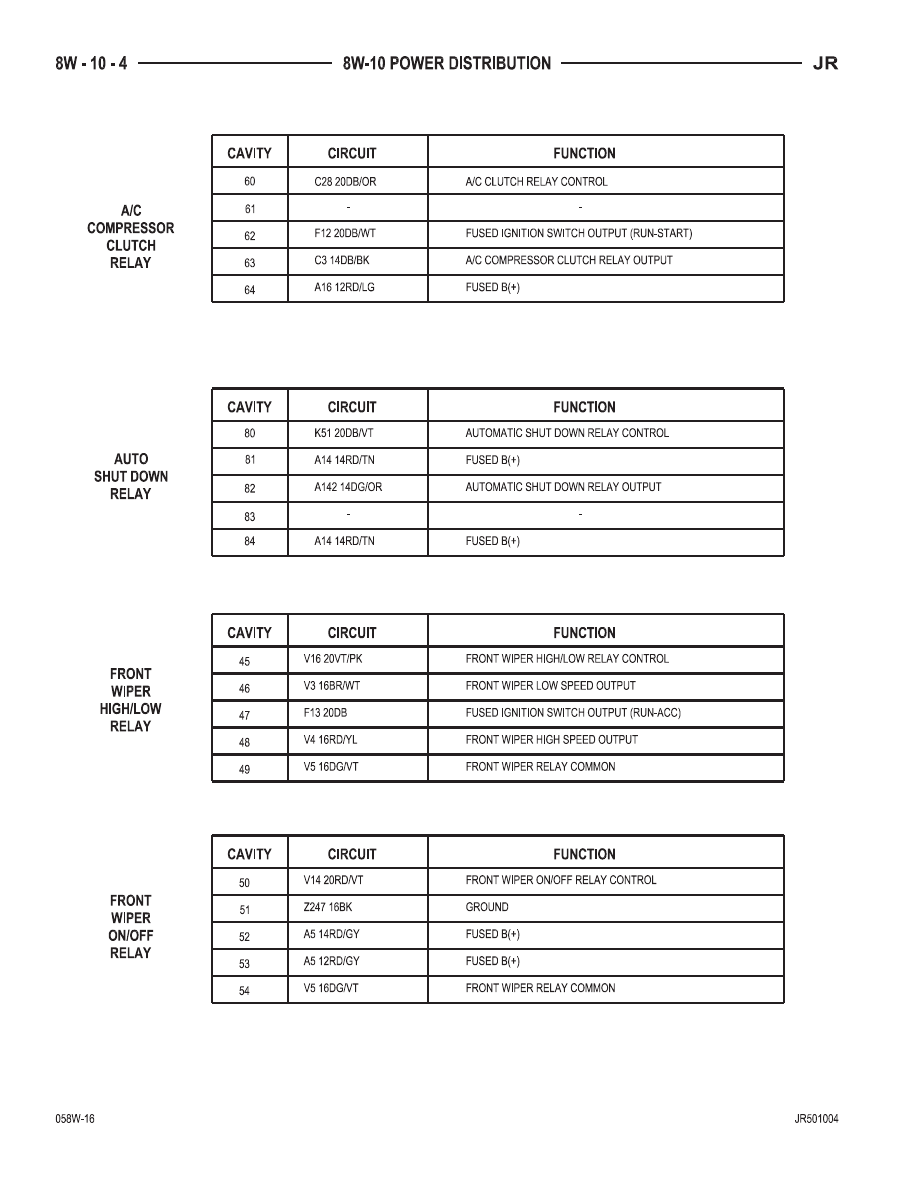

A/C Compressor Clutch Relay . . . . . . . 8W-10-17, 25
Air Pump Motor Relay . . . . . . . . . . . . . 8W-10-8, 13
Anti-Lock Brake Module . . . . 8W-10-8, 9, 22, 24, 25
Auto Headlamp Relay . . . . . . . . . . . . . . . . 8W-10-12
Auto Shut Down Relay . . . . . . . . . . . . . 8W-10-9, 18
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-7
Body Control Module . . 8W-10-10, 11, 23, 25, 26, 27
Brake Lamp Switch . . . . . . . . . . . . . . . . . 8W-10-16
Cigar Lighter/Power Outlet . . . . . . . . . 8W-10-7, 10
Circuit Breaker No. 1 (JB) . . . . . . . . . . . . 8W-10-11
Circuit Breaker No. 2 . . . . . . . . . . . . . . . . 8W-10-27
Coil On Plug No. 1 . . . . . . . . . . . . . . . . . . 8W-10-20
Coil On Plug No. 2 . . . . . . . . . . . . . . . . . . 8W-10-20
Coil On Plug No. 3 . . . . . . . . . . . . . . . . . . 8W-10-20
Coil On Plug No. 4 . . . . . . . . . . . . . . . . . . 8W-10-20
Coil On Plug No. 5 . . . . . . . . . . . . . . . . . . 8W-10-20
Coil On Plug No. 6 . . . . . . . . . . . . . . . . . . 8W-10-20
Daytime Running Lamp Module . . . . . . . . 8W-10-11
Driver Heated Seat Module . . . . . . . . . . . 8W-10-18
Fog Lamp Relay . . . . . . . . . . . . . . . . . . . . . 8W-10-9
Front Wiper High/Low Relay . . . . . . . . . . 8W-10-23
Front Wiper Motor . . . . . . . . . . . . . . . . . . 8W-10-23
Front Wiper On/Off Relay . . . . . . . . . . . . . 8W-10-23
Fuel Injector No. 1 . . . . . . . . . . . . . . . 8W-10-19, 20
Fuel Injector No. 2 . . . . . . . . . . . . . . . 8W-10-19, 20
Fuel Injector No. 3 . . . . . . . . . . . . . . . 8W-10-19, 20
Fuel Injector No. 4 . . . . . . . . . . . . . . . 8W-10-19, 20
Fuel Injector No. 5 . . . . . . . . . . . . . . . . . . 8W-10-20
Fuel Injector No. 6 . . . . . . . . . . . . . . . . . . 8W-10-20
Fuel Pump Module . . . . . . . . . . . . . . . . . . 8W-10-13
Fuel Pump Relay . . . . . . . . . . . . . . . . 8W-10-13, 25

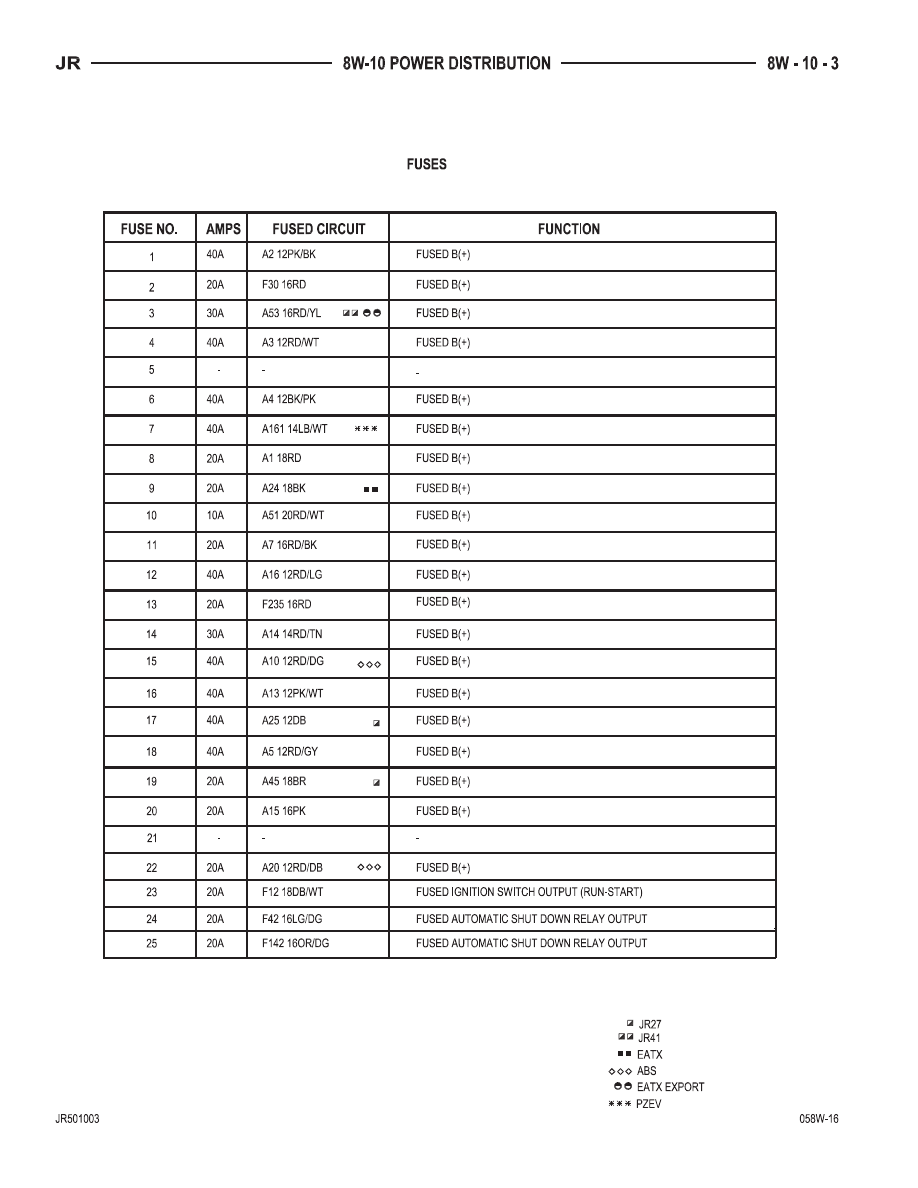

Fuse 1 . . . . . . . . . . . . . . . . . . . . 8W-10-7, 10, 26, 27
Fuse 2 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-7, 10
Fuse 3 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-7, 10
Fuse 4 . . . . . . . . . . . . . . . . . . . . . . . 8W-10-7, 11, 27
Fuse 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-16
Fuse 6 . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-7, 8, 13
Fuse 7 . . . . . . . . . . . . . . . . . . . . . 8W-10-7, 8, 13, 22
Fuse 8 . . . . . . . . . . . . . . . . . . . . 8W-10-8, 13, 22, 26
Fuse 9 . . . . . . . . . . . . . . . . . . . . 8W-10-8, 11, 14, 15
Fuse 10 . . . . . . . . . . . . . . . . 8W-10-8, 11, 14, 15, 26
Fuse 11 . . . . . . . . . . . . . . . . . . . . . . 8W-10-8, 16, 27
Fuse 12 . . . . . . . . . . . . . . . . . . . . . . 8W-10-8, 11, 17
Fuse 13 . . . . . . . . . . . . . . . . . . . . . . 8W-10-8, 11, 18
Fuse 14 . . . . . . . . . . . . . . . . . . . . . . 8W-10-8, 18, 27
Fuse 15 . . . . . . . . . . . . . . . . . . . . . . 8W-10-8, 22, 27
Fuse 16 . . . . . . . . . . . . . . . . . . . . . . 8W-10-8, 22, 27
Fuse 17 . . . . . . . . . . . . . . . . . . . . . . 8W-10-8, 22, 27
Fuse 18 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-8, 23
Fuse 19 . . . . . . . . . . . . . . . . . . . . . . . 8W-10-8, 9, 23
Component
Page
Fuse 20 . . . . . . . . . . . . . . . . . . . . . . . 8W-10-8, 9, 24
Fuse 22 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-9, 24
Fuse 23 . . . . . . . . . . . . . . . . . . . . . . 8W-10-9, 25, 27
Fuse 24 . . . . . . . . . . . . . . . . . . . . . . 8W-10-9, 18, 20
Fuse 25 . . . . . . . . . . . . . . . . . . . . . . 8W-10-9, 18, 21
Fusible Link . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-7
G100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-7
G103 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-23
G203 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-26
Generator . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-7
Headlamp Delay Relay . . . . . . . . . . . . . . . 8W-10-11
Headlamp Washer Pump Motor . . . . . . . . 8W-10-10
Headlamp Washer Relay . . . . . . . . . . . . . 8W-10-10
Heated Seat Relay . . . . . . . . . . . 8W-10-8, 9, 18, 25
High Speed Radiator Fan Relay . . . . . 8W-10-17, 25
Ignition Coil Pack . . . . . . . . . . . . . . . . . . . 8W-10-19
Ignition Switch . . . . . . . . . 8W-10-7, 8, 9, 10, 13, 14,
15, 26, 27
Junction Block . . . . . . . . . . . . 8W-10-7, 8, 9, 11, 12,
13, 16, 22, 25, 26, 27
Left Rear Fog Lamp . . . . . . . . . . . . . . . . . 8W-10-16
Low Speed Radiator Fan Relay . . . . . . 8W-10-17, 25
Multi-Function Switch . . . . . . . . 8W-10-9, 11, 12, 24
Noise Suppressor . . . . . . . . . . . . . . . . . . . 8W-10-19
Noise Suppressor No. 1 . . . . . . . . . . . . . . 8W-10-20
Noise Suppressor No. 2 . . . . . . . . . . . . . . 8W-10-20
Passenger Heated Seat Module . . . . . . . . 8W-10-18

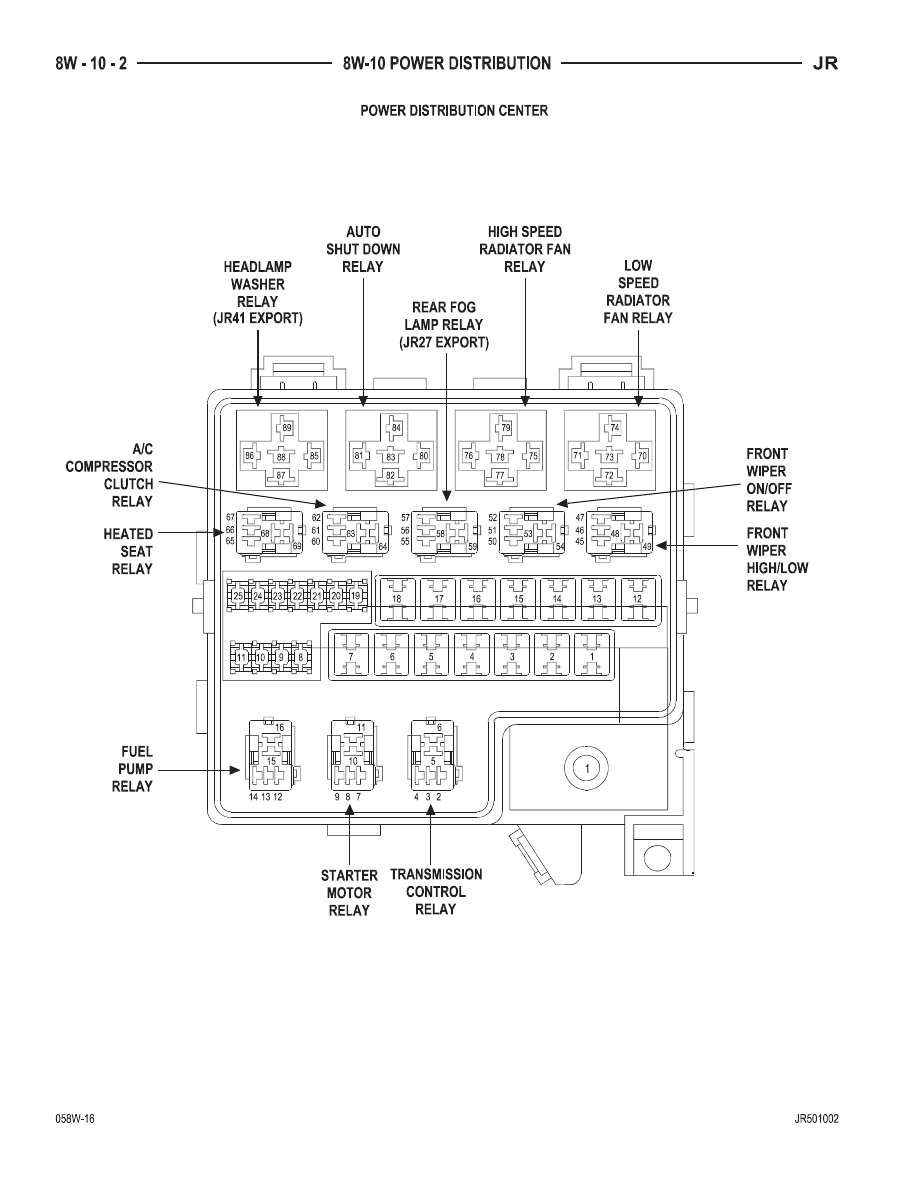

Power Distribution
Center . . . 8W-10-2, 7, 8, 9, 10, 11, 13, 14, 15, 16,
17, 18, 20, 21, 22, 23, 24, 25, 26, 27
Power Outlet . . . . . . . . . . . . . . . . . . . . . . 8W-10-10
Power Seat Switch . . . . . . . . . . . . . . . . . . 8W-10-11
Power Top Pump Motor . . . . . . . . . . . . . . 8W-10-22
Power Top Up/Down Relays . . . . . . . . . 8W-10-8, 22
Powertrain Control
Module . . . . . . . . . . . 8W-10-14, 15, 18, 21, 25, 26
Radiator Fan . . . . . . . . . . . . . . . . . . . . . . 8W-10-17
Rear Fog Lamp Relay . . . . . . . . . . . . . . . . 8W-10-16
Rear Window Defogger . . . . . . . . . . . . . . . 8W-10-13
Rear Window Defogger Relay . . . . . . . . . . 8W-10-13
Right Rear Fog Lamp . . . . . . . . . . . . . . . . 8W-10-16
Seat Belt Control Module . . . . . . . . . . . 8W-10-8, 23
Sentry Key Immobilizer
Module . . . . . . . . . . . . . . . . . 8W-10-8, 14, 15, 25
Starter Motor . . . . . . . . . . . . . . . . . . . . 8W-10-7, 13
Starter Motor Relay . . . . . . . . . . . . . . 8W-10-13, 26
Transmission Control Relay . . . . . . 8W-10-8, 14, 15
Transmission Solenoid/Pressure Switch
Assembly . . . . . . . . . . . . . . . . . . . . 8W-10-14, 15
JR
8W-10 POWER DISTRIBUTION
8W - 10 - 1
