Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 153

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

55

CONNECTOR PINOUTS

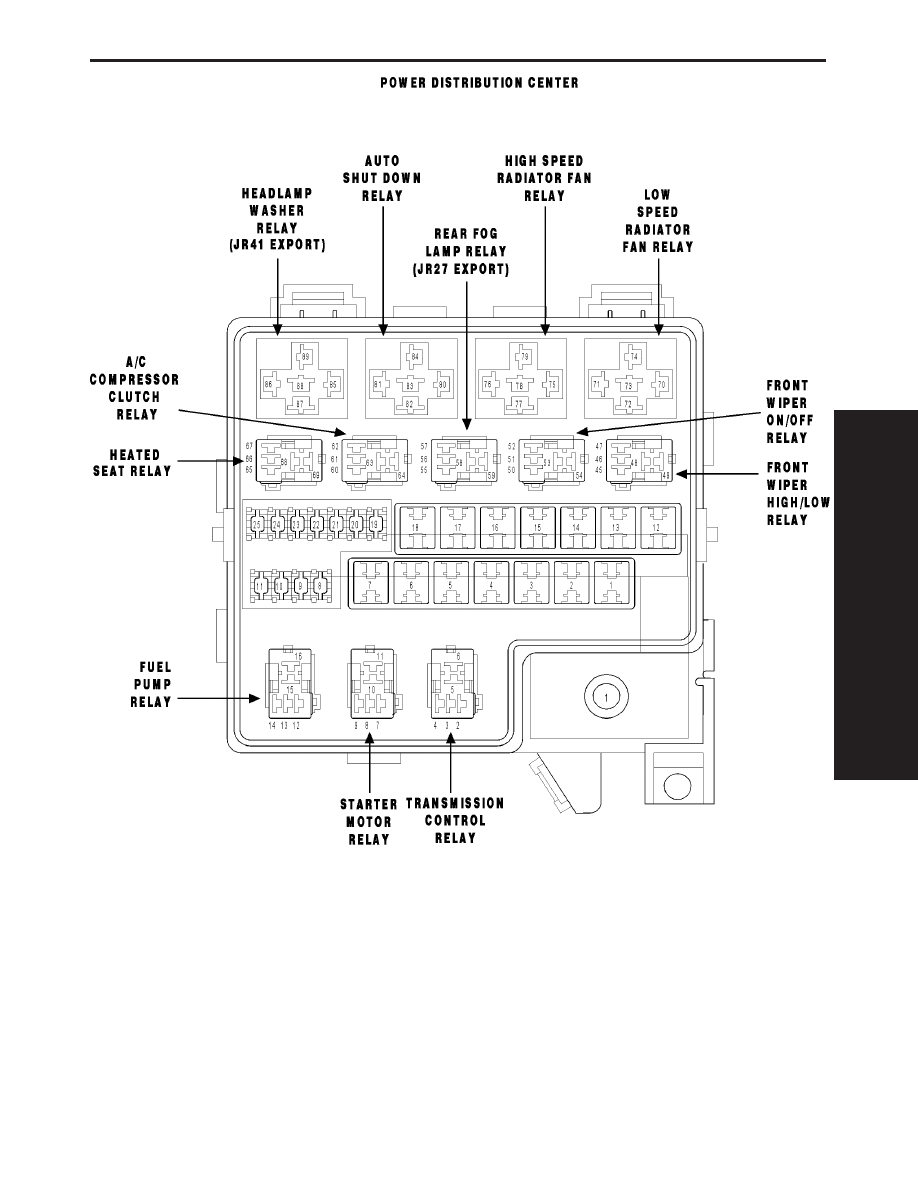

FUSES (PDC)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

40A

A2 12PK/BK

FUSED B(+)

2

20A

F30 16RD

FUSED B(+)

3

30A

A53 16RD/YL (JR41 EXPORT)

FUSED B(+)

4

40A

A3 12RD/WT

FUSED B(+)

5

-

SPARE

-

6

40A

A4 12BK/PK

FUSED B(+)

7

40A

A161 14LB/WT

FUSED B(+)

8

20A

A1 18RD

FUSED B(+)

9

20A

A24 18BK (EATX)

FUSED B(+)

10

10A

A51 20RD/WT

FUSED B(+)

11

20A

A7 16RD/BK

FUSED B(+)

12

40A

A16 12RD/LG

FUSED B(+)

13

20A

F235 16RD

FUSED B(+)

14

30A

A14 14RD/TN

FUSED B(+)

15

40A

A10 12RD/DG (ABS)

FUSED B(+)

16

40A

A13 12PK/WT

FUSED B(+)

17

40A

A25 12DB (JR27)

FUSED B(+)

18

40A

A5 12RD/GY

FUSED B(+)

19

20A

A45 18BR (JR27)

FUSED B(+)

20

20A

A15 16PK

FUSED B(+)

21

-

SPARE

-

22

20A

A20 12RD/DB (ABS)

FUSED B(+)

23

20A

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

23

20A

F12 18DB/WT (HEATED SEATS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

24

20A

F42 16DG/LG (2.7L)

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

25

20A

F142 16OR/DG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

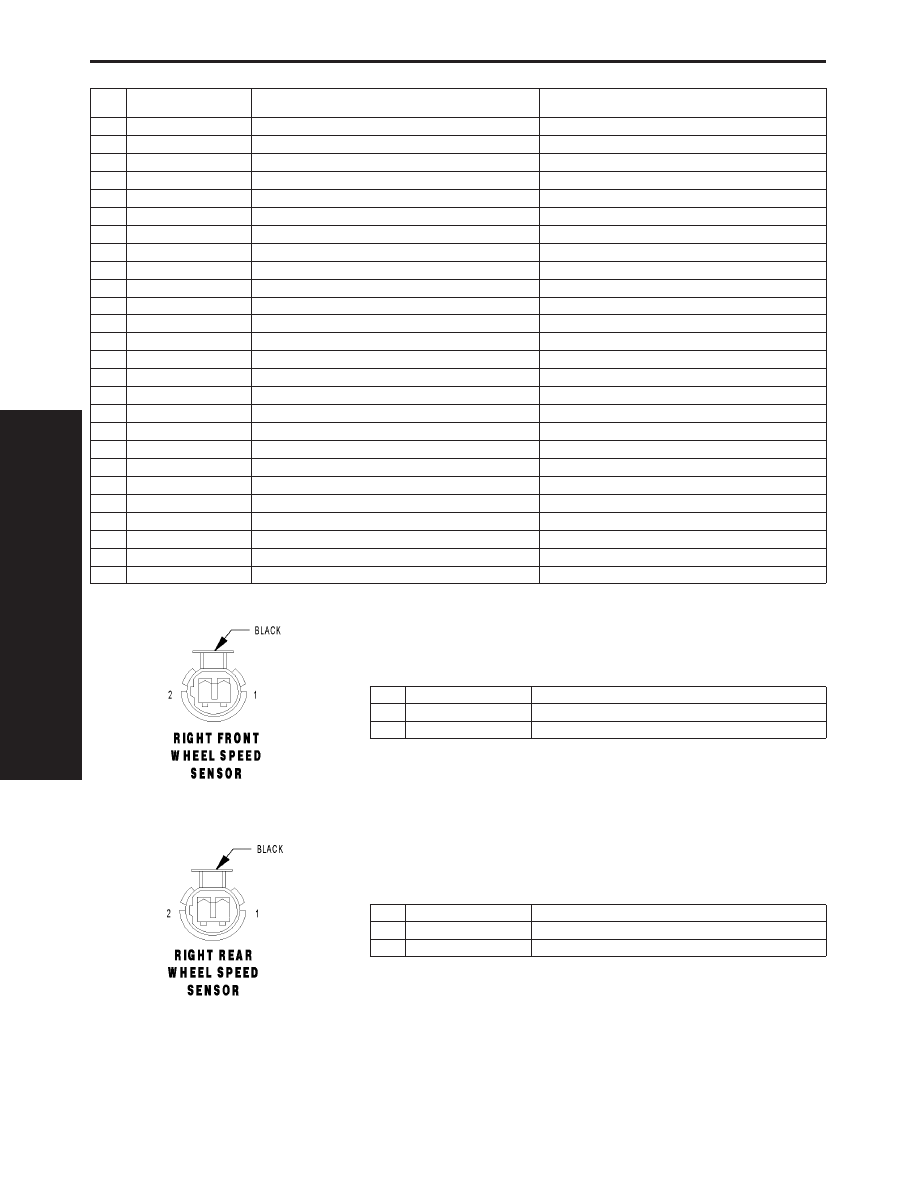

RIGHT FRONT WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B7 20WT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B6 20WT/DB

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

RIGHT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B2 20YL

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B1 20YL/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

56

CONNECTOR PINOUTS

10.0

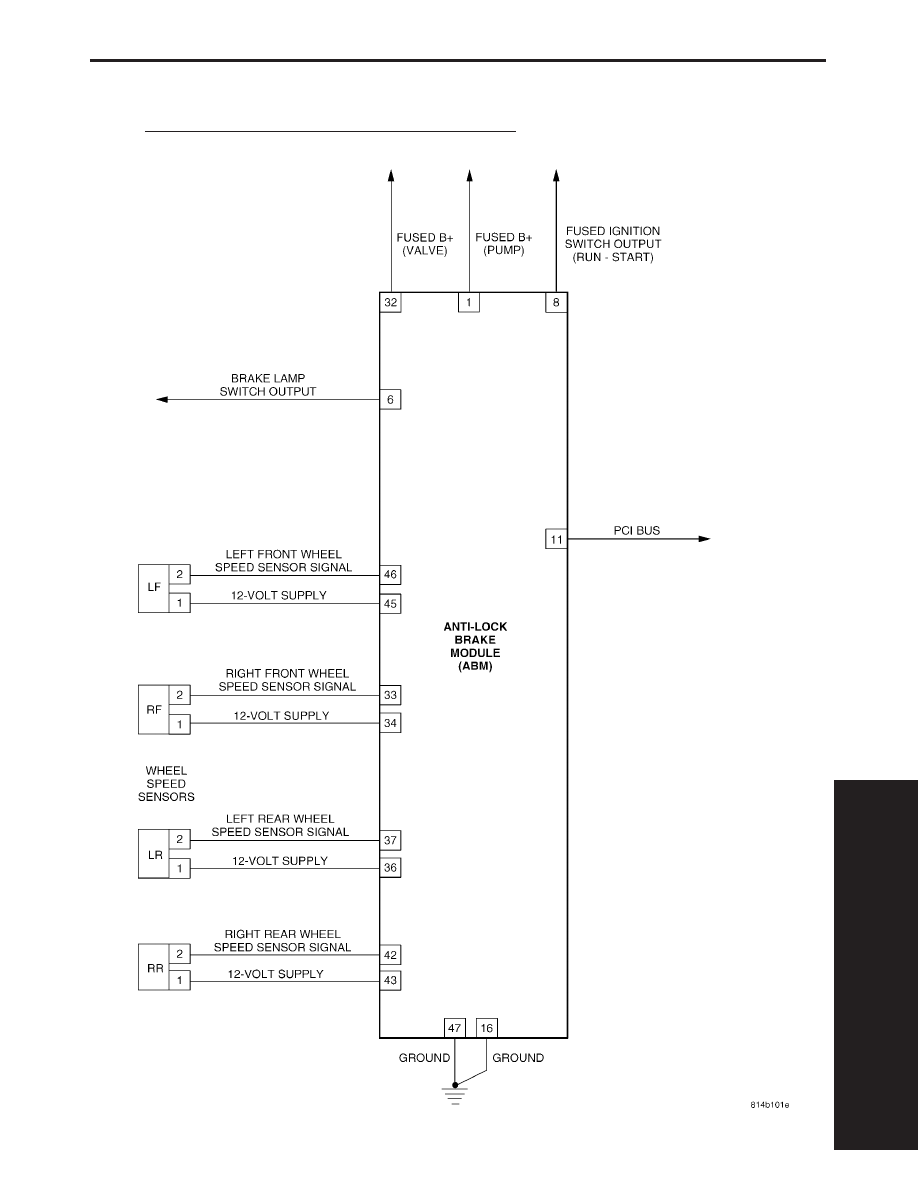

SCHEMATIC DIAGRAMS

10.1

TEVES MARK 25e ANTI-LOCK BRAKE MODULE

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

57

SCHEMATIC DIAGRAMS

NOTES

58
