CONNECTOR PINOUTS

ANTI-LOCK BRAKE MODULE - 47 WAY

CAV

CIRCUIT

FUNCTION

1

A10 12RD/DG

FUSED B(+) (PUMP)

2

-

-

3

-

-

4

-

-

5

-

-

6

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

7

-

-

8

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

9

-

-

10

-

-

11

D25 18YL/VT

PCI BUS

12

-

-

13

-

-

14

-

-

15

-

-

16

Z102 12BK

GROUND

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

-

-

31

-

-

32

A20 12RD/DB

FUSED B(+) (VALVE)

33

B6 20WT/DB

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

34

B7 20WT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

35

-

-

36

B4 20LG

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

37

B3 20LG/DB

LEFT REAR WHEEL SPEED SENSOR SIGNAL

38

-

-

39

-

-

40

-

-

41

-

-

42

B1 20YL/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

43

B2 20YL

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

44

-

-

45

B9 20RD

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

46

B8 20RD/DB

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

47

Z101 12BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

51

CONNECTOR PINOUTS

BRAKE LAMP SWITCH - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

K29 20WT/PK

BRAKE SWITCH SIGNAL

2

Z241 20BK (2.7L MTX)

GROUND

2

Z241 20BK/LG (EXCEPT
2.7L MTX)

GROUND

3

V32 20YL/RD

S/C SUPPLY

4

V30 20DB/RD

SPEED CONTROL BRAKE SWITCH OUTPUT

5

L50 16WT/TN

BRAKE LAMP SWITCH OUTPUT

6

A7 18RD/BK

FUSED B(+)

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS (DLC)

3

-

-

4

Z305 20BK/YL

GROUND

5

Z306 20BK/VT

GROUND

6

-

-

7

D21 20PK

SCI TRANSMIT

8

F11 20RD/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

9

D6 20PK/LB

SCI RECEIVE (TCM)

10

-

-

11

-

-

12

D20 20LG

SCI RECEIVE

13

-

-

14

-

-

15

D15 20WT/DG

SCI TRANSMIT (TCM)

16

M1 20PK

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

52

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

53

CONNECTOR PINOUTS

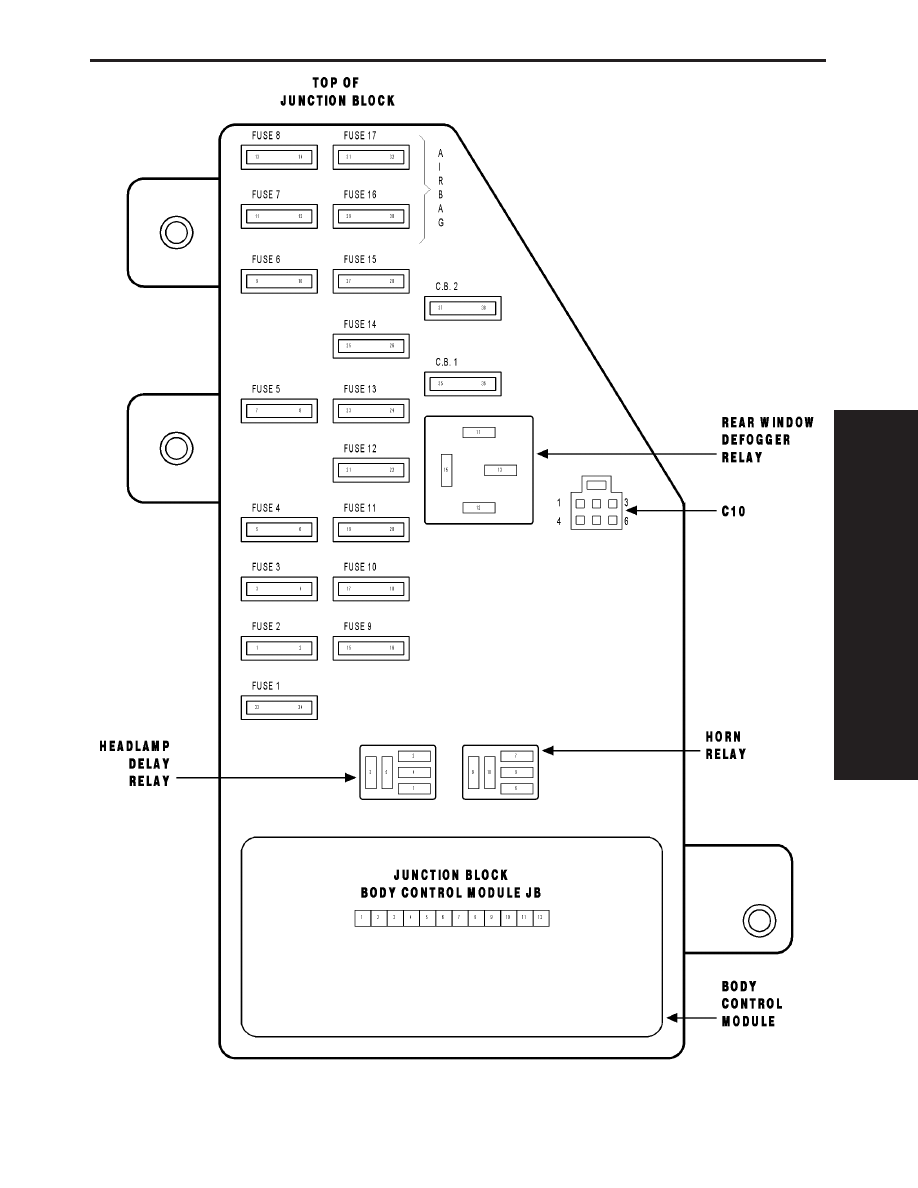

FUSES (JB)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

30A

C1 12DG (ATC)

FUSED IGNITION SWITCH OUTPUT (RUN)

1

30A

C1 14DG (MTC)

FUSED IGNITION SWITCH OUTPUT (RUN)

2

10A

L34 18RD/OR

FUSED RIGHT HIGH BEAM OUTPUT

3

10A

L33 20LG/BR

FUSED LEFT HIGH BEAM OUTPUT

4

15A

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN)

5

10A

INTERNAL

FUSED B(+)

6

10A

INTERNAL

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

7

20A

INTERNAL

FUSED B(+)

8

20A

INTERNAL

FUSED B(+)

9

15A

INTERNAL

FUSED B(+)

10

20A

INTERNAL (EXCEPT EXPORT)

FUSED B(+)

10

20A

L25 20BR (EXPORT)

FUSED FOG LAMP SWITCH FEED

11

10A

INTERNAL

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

12

10A

INTERNAL

FUSED LEFT LOW BEAM OUTPUT

13

20A

INTERNAL

FUSED RIGHT LOW BEAM OUTPUT

14

10A

X12 18RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

15

10A

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

16

10A

F23 20DB/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

17

10A

F14 18LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

17

10A

F14 20LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

LEFT FRONT WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B9 20RD

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B8 20RD/DB

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

LEFT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B4 20LG

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B3 20LG/DB

LEFT REAR WHEEL SPEED SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

54

CONNECTOR PINOUTS
