Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 121

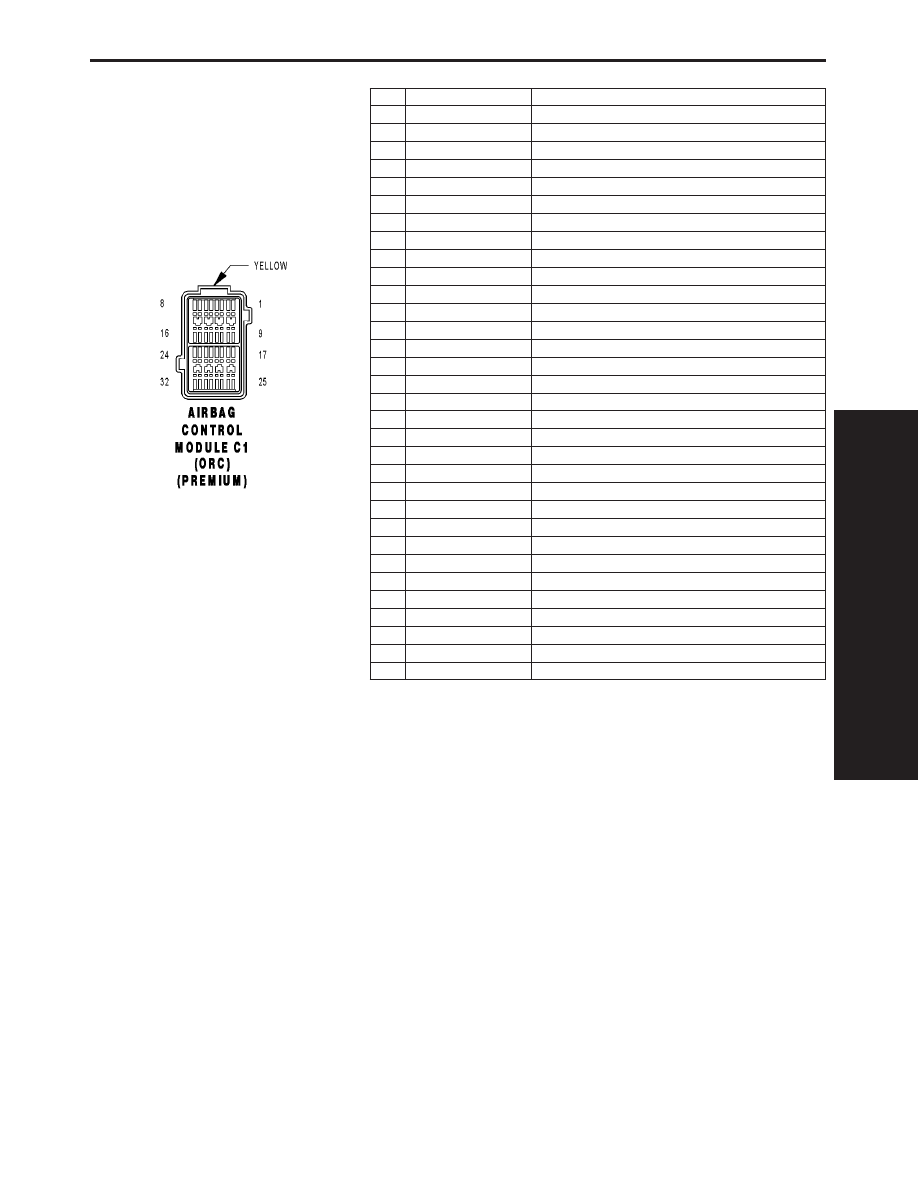

AIRBAG CONTROL MODULE C1 (ORC) (PREMIUM) - YELLOW 32 WAY

CAV

CIRCUIT

FUNCTION

1

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

3

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

4

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

R77 20LB/BR

LEFT CURTAIN SQUIB 1 LINE 2

26

R75 20LB/OR

LEFT CURTAIN SQUIB 1 LINE 1

27

R74 20LB/YL

RIGHT CURTAIN SQUIB 1 LINE 1

28

R76 20LB/WT

RIGHT CURTAIN SQUIB 1 LINE 2

29

-

-

30

-

-

31

-

-

32

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

469

CONNECTOR PINOUTS

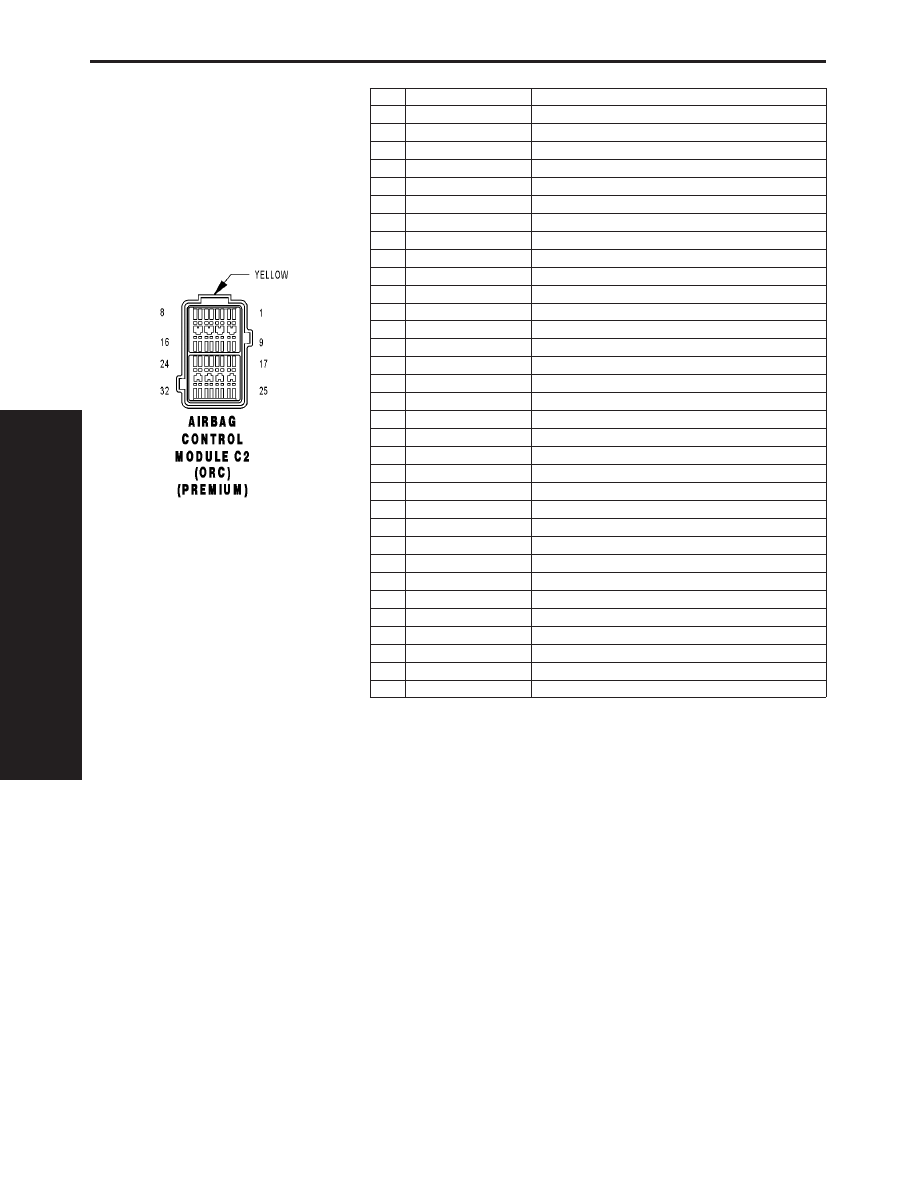

AIRBAG CONTROL MODULE C2 (ORC) (PREMIUM) - YELLOW 32 WAY

CAV

CIRCUIT

FUNCTION

1

R45 20DG/LB

DRIVER SQUIB 1 LINE 2

2

R43 20BK/LB

DRIVER SQUIB 1 LINE 1

3

R61 20OR/LB

DRIVER SQUIB 2 LINE 1

4

R63 20TN/LB

DRIVER SQUIB 2 LINE 2

5

R44 20DG/YL

PASSENGER SQUIB 1 LINE 2

6

R42 20BK/YL

PASSENGER SQUIB 1 LINE 1

7

R62 20OR/YL

PASSENGER SQUIB 2 LINE 1

8

R64 20TN/YL

PASSENGER SQUIB 2 LINE 2

9

-

-

10

-

-

11

-

-

12

R16 20BR/LG

RIGHT SIDE IMPACT SENSOR 1 GROUND

13

-

-

14

-

-

15

D25 20VT/YL (JR27)

PCI BUS

15

D25 20VT (JR41)

PCI BUS

16

F14 20LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

17

-

-

18

-

-

19

-

-

20

R15 20LG/BR

LEFT SIDE IMPACT SENSOR 1 GROUND

21

-

-

22

Z100 20BK

GROUND

23

-

-

24

F23 20DB/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

25

R13 20LG/TN

LEFT SIDE IMPACT SENSOR 1 SIGNAL

26

R14 20TN/LG

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

27

-

-

28

-

-

29

-

-

30

-

-

31

-

-

32

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

470

CONNECTOR PINOUTS

ANTI-LOCK BRAKE MODULE - 47 WAY

CAV

CIRCUIT

FUNCTION

1

A10 12RD/DG

FUSED B(+) (PUMP)

2

-

-

3

-

-

4

-

-

5

-

-

6

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

7

-

-

8

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

9

-

-

10

-

-

11

D25 18YL/VT

PCI BUS

12

-

-

13

-

-

14

-

-

15

-

-

16

Z102 12BK

GROUND

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

-

-

31

-

-

32

A20 12RD/DB

FUSED B(+) (VALVE)

33

B6 20WT/DB

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

34

B7 20WT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

35

-

-

36

B4 20LG

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

37

B3 20LG/DB

LEFT REAR WHEEL SPEED SENSOR SIGNAL

38

-

-

39

-

-

40

-

-

41

-

-

42

B1 20YL/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

43

B2 20YL

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

44

-

-

45

B9 20RD

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

46

B8 20RD/DB

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

47

Z101 12BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

471

CONNECTOR PINOUTS

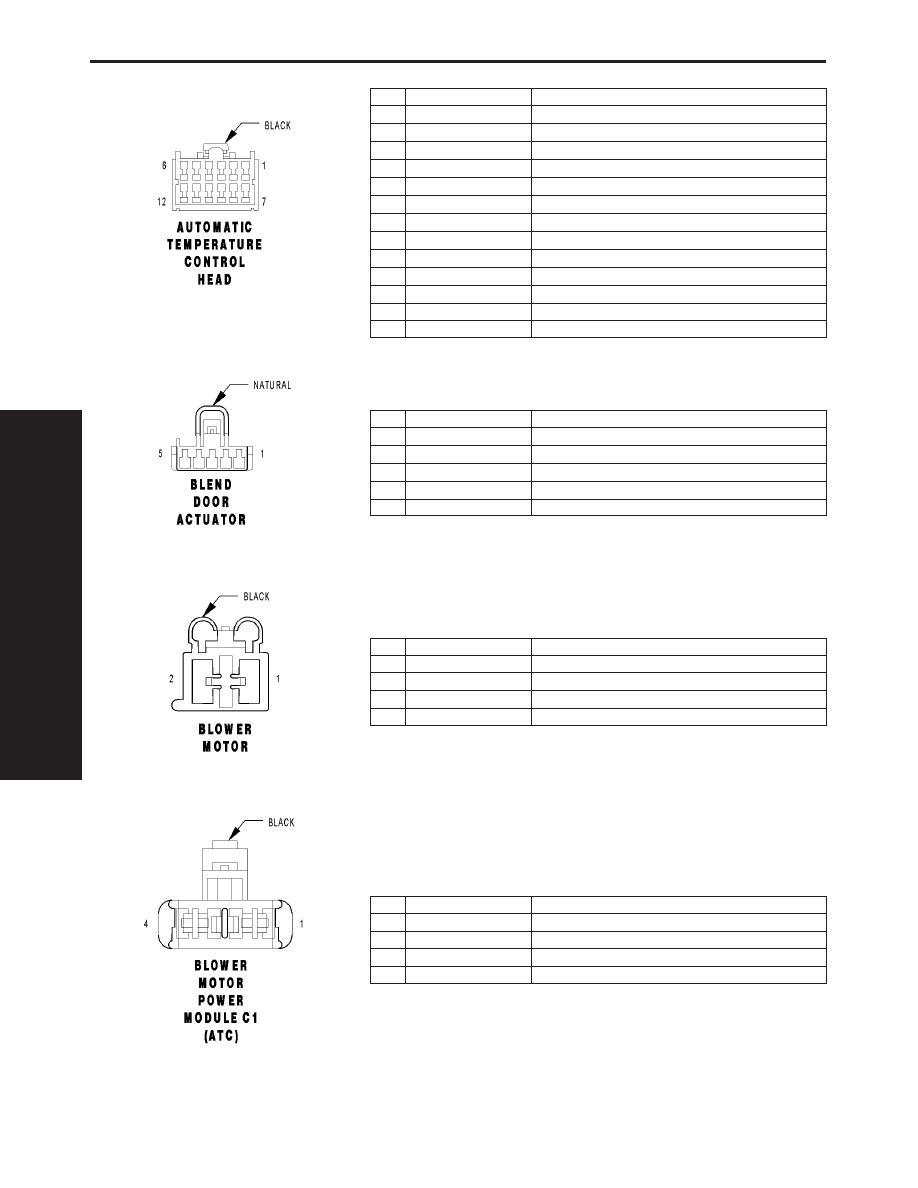

AUTOMATIC TEMPERATURE CONTROL HEAD - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

Z116 20BK

GROUND

2

D25 20VT/LG

PCI BUS

3

Z117 20BK

GROUND

4

E2 20OR

PANEL LAMPS DRIVER

5

-

-

6

-

-

7

C10 20RD/TN

IN-CAR TEMPERATURE SENSOR SIGNAL

8

C57 20DB/GY

SENSOR GROUND

9

-

-

10

F20 20WT/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

11

C9 20RD/TN (JR27)

ASPIRATOR MOTOR DRIVER

11

C9 20YL/DG (JR41)

ASPIRATOR MOTOR DRIVER

12

M1 20PK

FUSED B(+)

BLEND DOOR ACTUATOR - NATURAL 5 WAY

CAV

CIRCUIT

FUNCTION

1

C33 20DB/RD

BLEND AIR DOOR DRIVER

2

C57 20DB/GY

SENSOR GROUND

3

C36 20RD/WT

BLEND DOOR FEEDBACK SIGNAL

4

C26 20PK/DB

5 VOLT SUPPLY

5

C34 20DB/WT

COMMON DOOR DRIVER

BLOWER MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C72 12GY (ATC)

BLOWER MOTOR SUPPLY

1

C7 12BK (MTC)

BLOWER MOTOR DRIVER

2

C71 12DB (ATC)

BLOWER MOTOR GROUND

2

C1 12DG (MTC)

FUSED IGNITION SWITCH OUTPUT (RUN)

BLOWER MOTOR POWER MODULE C1 (ATC) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z118 12BK

GROUND

3

C56 20RD/LG

BLOWER MOTOR CONTROL

4

C1 12DG

FUSED IGNITION SWITCH OUTPUT (RUN)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

472

CONNECTOR PINOUTS
