8.5

VEHICLE THEFT SECURITY SYSTEM

8.5.1

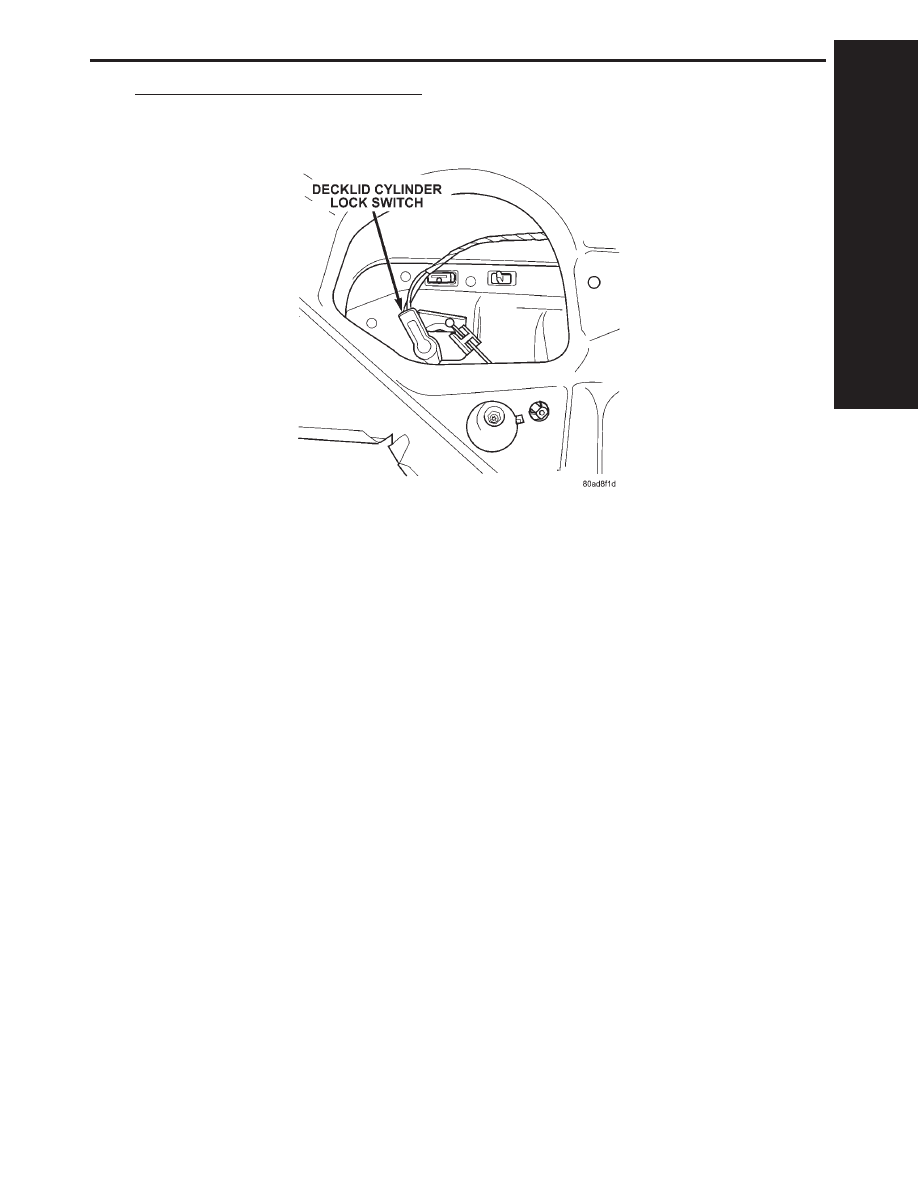

DECKLID CYLINDER LOCK SWITCH

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

465

COMPONENT LOCATIONS

NOTES

466

9.0

CONNECTOR PINOUTS

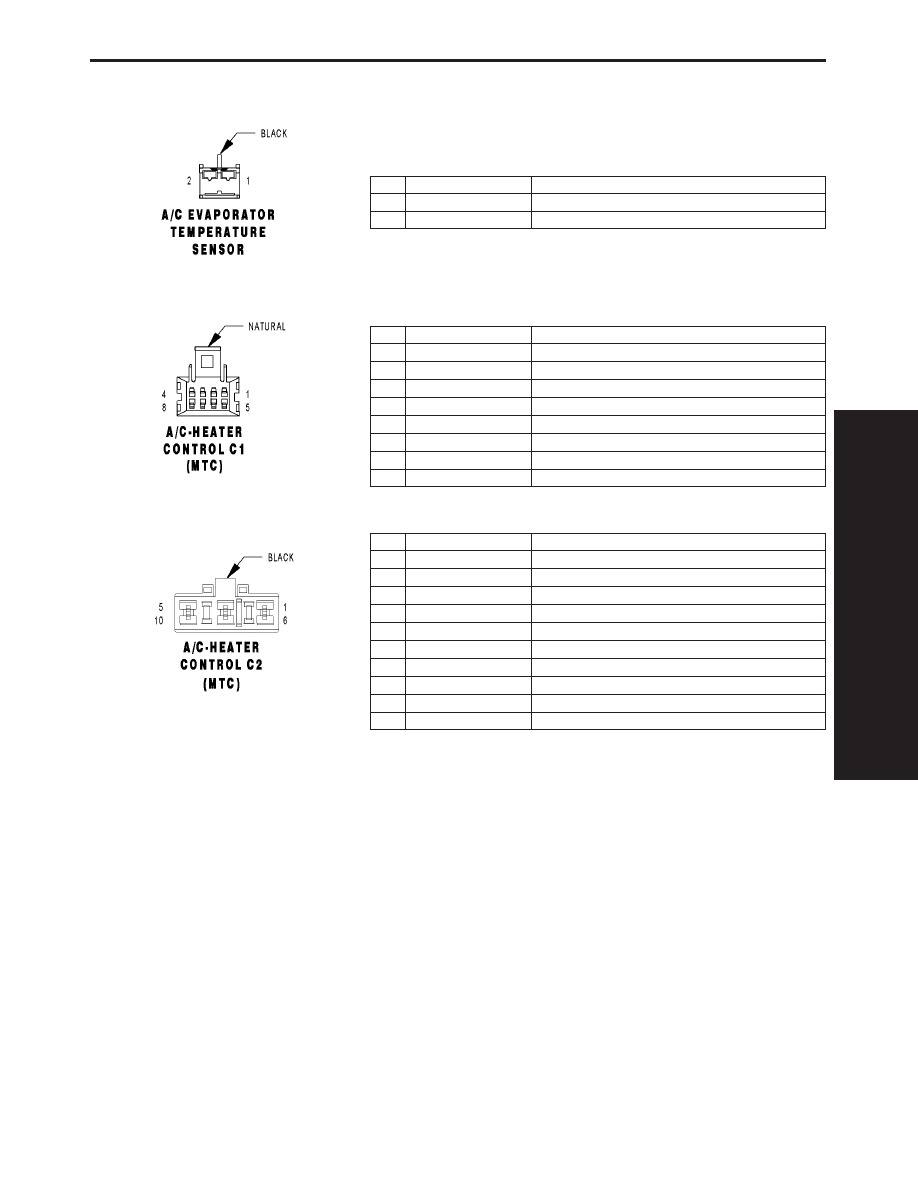

A/C EVAPORATOR TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C12 20LG/BK

EVAPORATOR TEMPERATURE SENSOR SIGNAL

2

C57 20DB/GY

SENSOR GROUND

A/C-HEATER CONTROL C1 (MTC) - NATURAL 8 WAY

CAV

CIRCUIT

FUNCTION

1

C57 20DB/GY

SENSOR GROUND

2

C16 20LB/YL

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

3

E17 18YL/BK

DAY BRIGHTNESS SENSE

4

E2 20OR

PANEL LAMPS DRIVER

5

C21 20DB/OR

A/C SWITCH SENSE

6

C58 20RD/TN

A/C MODE SWITCH MUX

7

F11 20RD/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

8

C82 20YL/OR

TEMPERATURE SELECT SIGNAL

A/C-HEATER CONTROL C2 (MTC) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

C4 16TN

LOW BLOWER MOTOR DRIVER

3

C6 14LB

M2 BLOWER MOTOR DRIVER

4

-

-

5

Z119 14BK/GY

GROUND

6

-

-

7

C5 16LG

M1 BLOWER MOTOR DRIVER

8

-

-

9

-

-

10

C7 12BK/TN

BLOWER MOTOR DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

467

CONNECTOR PINOUTS

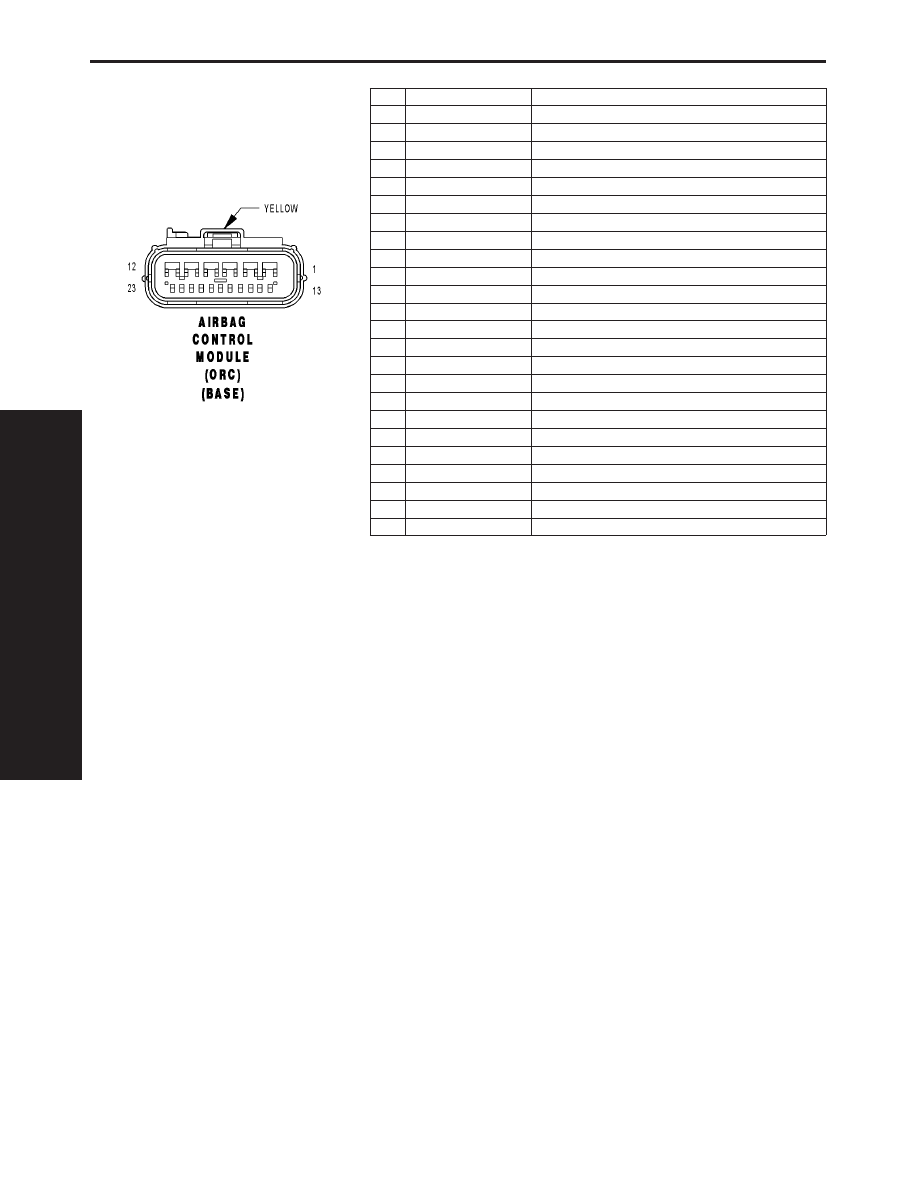

AIRBAG CONTROL MODULE (ORC) (BASE) - YELLOW 23 WAY

CAV

CIRCUIT

FUNCTION

1

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

2

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

3

R62 20OR/YL

PASSENGER SQUIB 2 LINE 1

4

R64 20TN/YL

PASSENGER SQUIB 2 LINE 2

5

R42 20BK/YL

PASSENGER SQUIB 1 LINE 1

6

R44 20DG/YL

PASSENGER SQUIB 1 LINE 2

7

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

8

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

9

R61 20OR/LB

DRIVER SQUIB 2 LINE 1

10

R63 20TN/LB

DRIVER SQUIB 2 LINE 2

11

R43 20BK/LB

DRIVER SQUIB 1 LINE 1

12

R45 20DG/LB

DRIVER SQUIB 1 LINE 2

13

-

-

14

F14 20LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

15

F23 20DB/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

16

Z100 18BK

GROUND

17

-

-

18

-

-

19

-

-

20

-

-

21

D25 20VT/YL (JR27)

PCI BUS

21

D25 20VT (JR41)

PCI BUS

22

-

-

23

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

468

CONNECTOR PINOUTS
