Chrysler RG Voyager. Manual - part 900

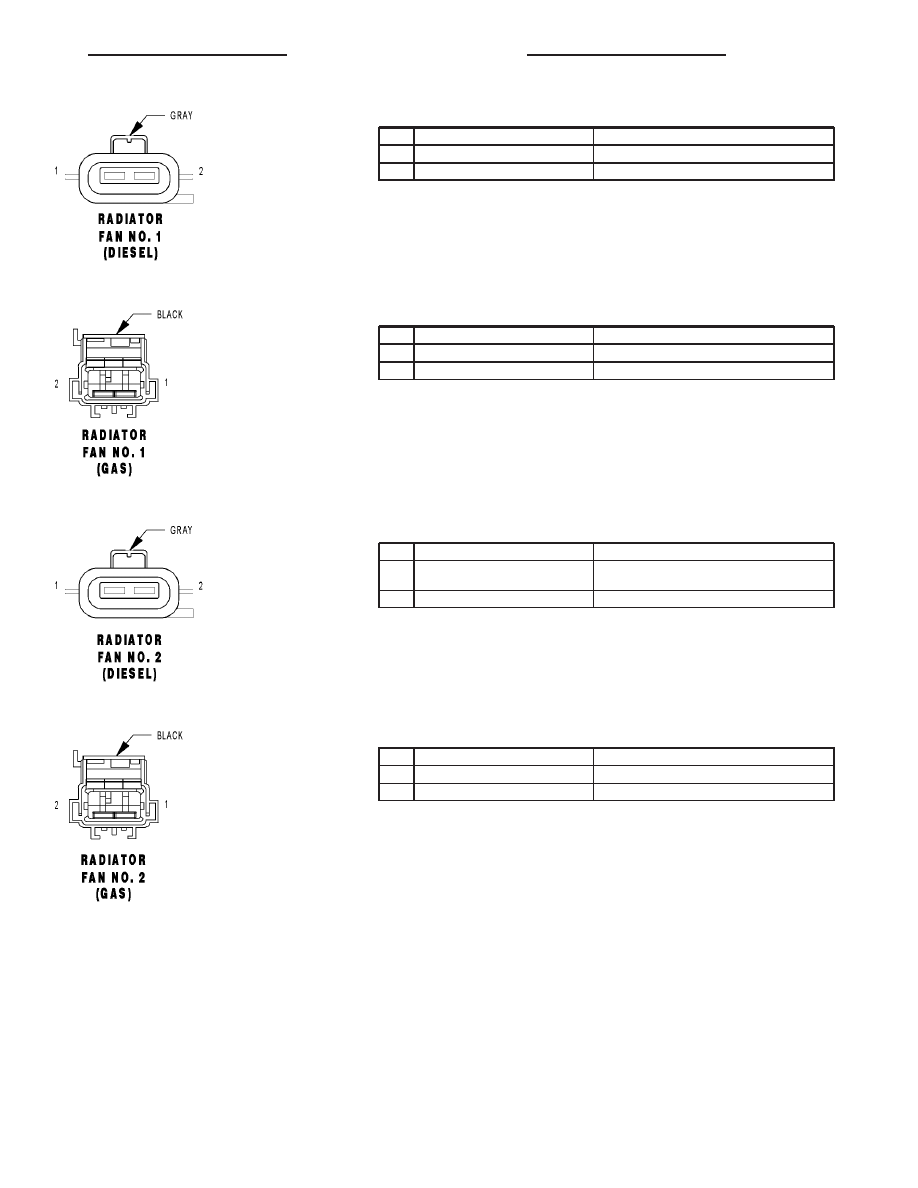

RADIATOR FAN NO. 1 (DIESEL) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

N201 12DB/LG

RADIATOR FAN RELAY NO. 1 OUTPUT

2

N202 12DB/OR

RADIATOR FAN NO. 1 CONTROL

RADIATOR FAN NO. 1 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

N23 12DB/DG

RADIATOR FAN RELAY OUTPUT

2

Z223 12BK/DG

GROUND

RADIATOR FAN NO. 2 (DIESEL) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

N112 12DB/OR

RADIATOR FAN RELAY NO. 2 AND NO. 3 COMMON
OUTPUT

2

Z823 12BK/DG

GROUND

RADIATOR FAN NO. 2 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

N23 12DB/DG

RADIATOR FAN RELAY OUTPUT

2

Z223 12BK/DG

GROUND

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 129

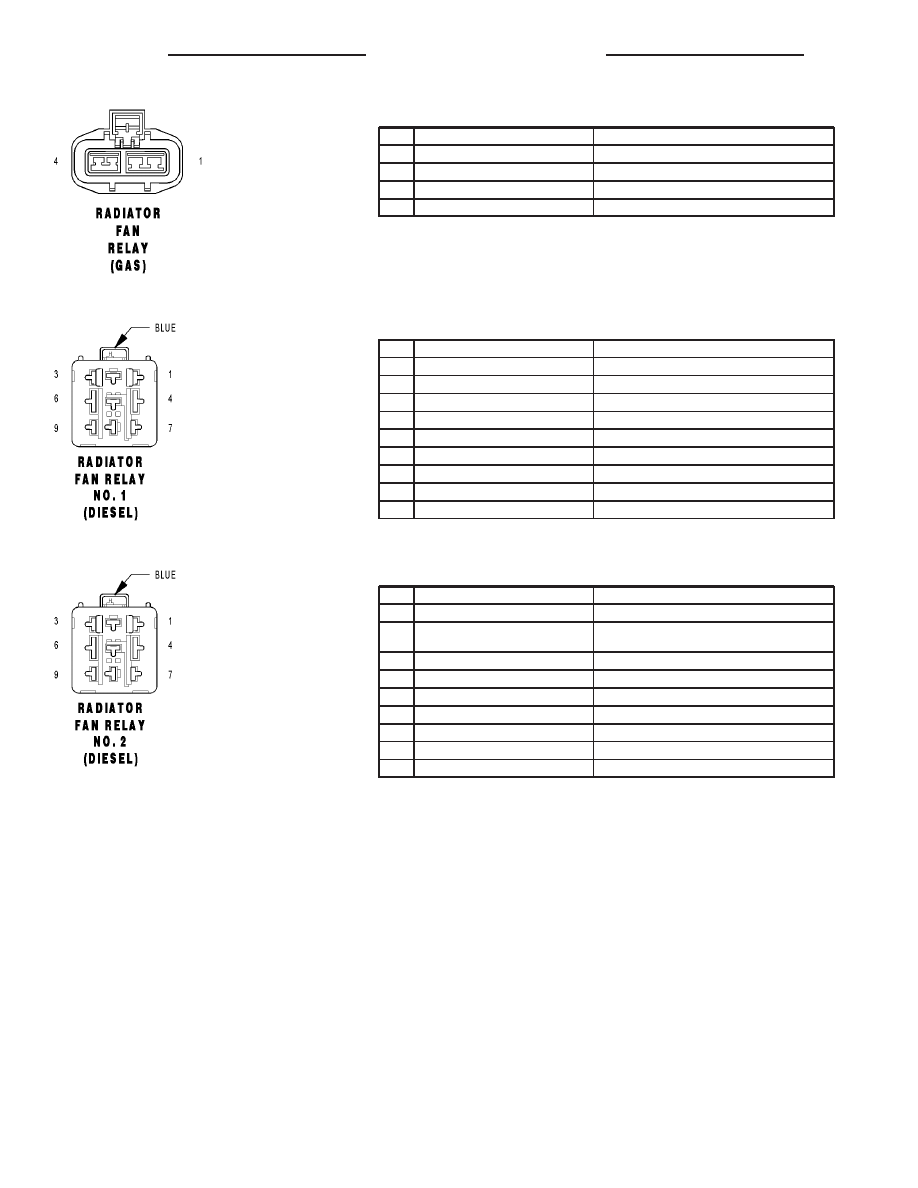

RADIATOR FAN RELAY (GAS) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

A112 12OR/RD

FUSED B(+)

2

N23 12DB/DG

RADIATOR FAN RELAY OUTPUT

3

Z723 18BK/DG

GROUND

4

N173 18DB/VT

RAD FAN RELAY CONTROL

RADIATOR FAN RELAY NO. 1 (DIESEL) - BLUE 9 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

N201 12DB/LG

RADIATOR FAN RELAY NO. 1 OUTPUT

3

-

-

4

K342 16BR/WT

ECM/PCM RELAY OUTPUT

5

-

-

6

N210 18DB/DG

LOW SPEED RADIATOR FAN RELAY CONTROL

7

-

-

8

A201 12RD/LG

FUSED B(+)

9

-

-

RADIATOR FAN RELAY NO. 2 (DIESEL) - BLUE 9 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

N112 12DB/OR

RADIATOR FAN RELAY NO. 2 AND NO. 3 COMMON
OUTPUT

3

-

-

4

K342 16BR/WT

ECM/PCM RELAY OUTPUT

5

-

-

6

N122 18DB/YL

HIGH SPEED RADIATOR FAN DUAL RELAY CONTROL

7

-

-

8

A112 12OR/RD

FUSED B(+)

9

-

-

8W - 80 - 130

8W-80 CONNECTOR PIN-OUTS

RS

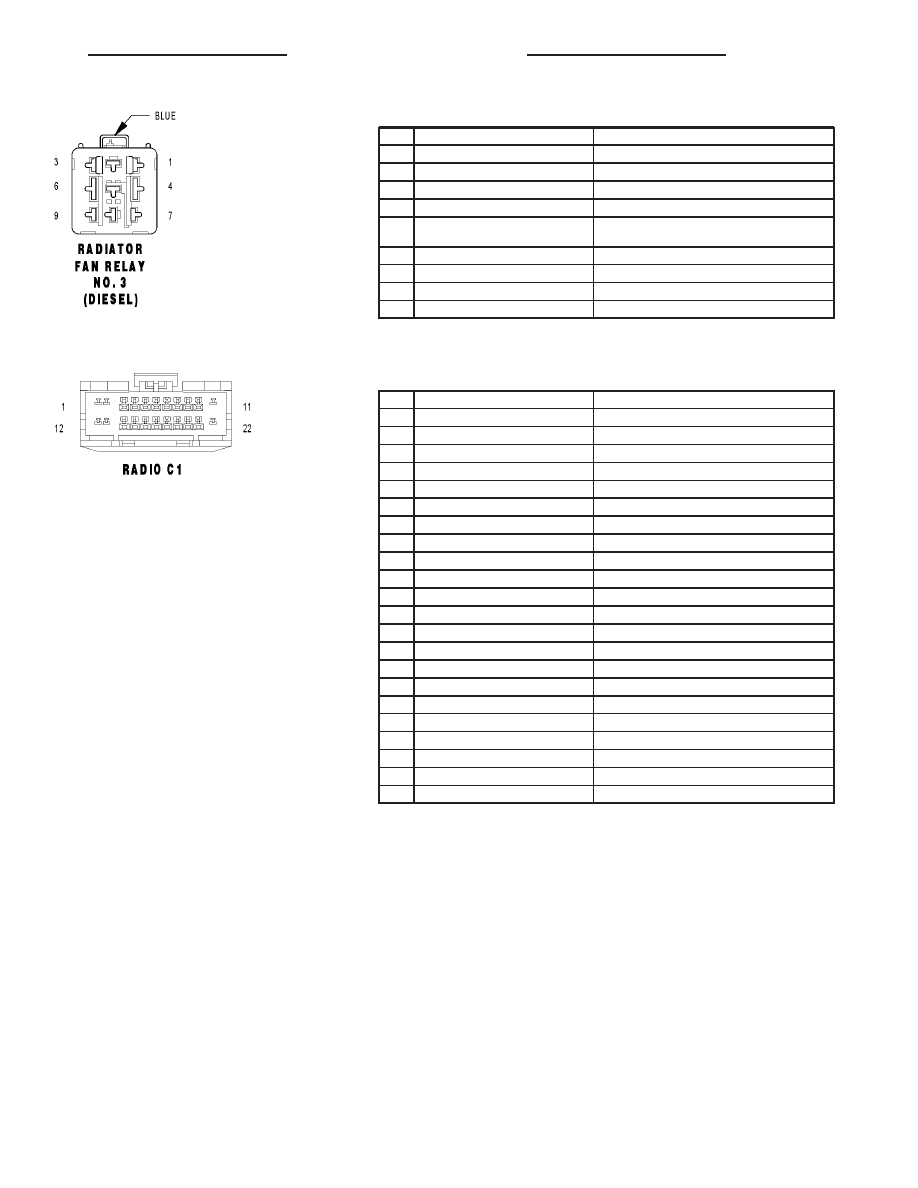

RADIATOR FAN RELAY NO. 3 (DIESEL) - BLUE 9 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z823 12BK/DG

GROUND

3

-

-

4

K342 16BR/WT

ECM/PCM RELAY OUTPUT

5

N112 12DB/OR

RADIATOR FAN RELAY NO. 2 AND NO. 3 COMMON
OUTPUT

6

N122 18DB/YL

HIGH SPEED RADIATOR FAN DUAL RELAY CONTROL

7

-

-

8

N202 12DB/OR

RADIATOR FAN NO. 1 CONTROL

9

-

-

RADIO C1 - 22 WAY

CAV

CIRCUIT

FUNCTION

1

A114 16GY/RD

FUSED B(+) (I.O.D.)

2

F306 18DB/PK

FUSED ACCESSORY RELAY OUTPUT

3

E14 20OR/TN

PANEL LAMPS DRIVER

4

-

-

5

-

-

6

-

-

7

X54 20GY (LOWLINE)

RIGHT FRONT SPEAKER (+)

8

X56 20GY/BR (LOWLINE)

RIGHT FRONT SPEAKER (-)

9

X55 20DG/BR (LOWLINE)

LEFT FRONT SPEAKER (-)

10

X53 20DG (LOWLINE)

LEFT FRONT SPEAKER (+)

11

Z514 16BK/LG

GROUND

12

A114 16GY/RD

FUSED B(+) (I.O.D.)

13

X60 20GY/YL (EXPORT)

RADIO 12 VOLT OUTPUT

14

D25 20WT/VT

PCI BUS

15

-

-

16

-

-

17

-

-

18

X51 22DG/DB

LEFT REAR SPEAKER (+)

19

X57 22DG/OR

LEFT REAR SPEAKER (-)

20

X58 22GY/OR

RIGHT REAR SPEAKER (-)

21

X52 22GY/DB

RIGHT REAR SPEAKER (+)

22

Z515 16BK

GROUND

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 131

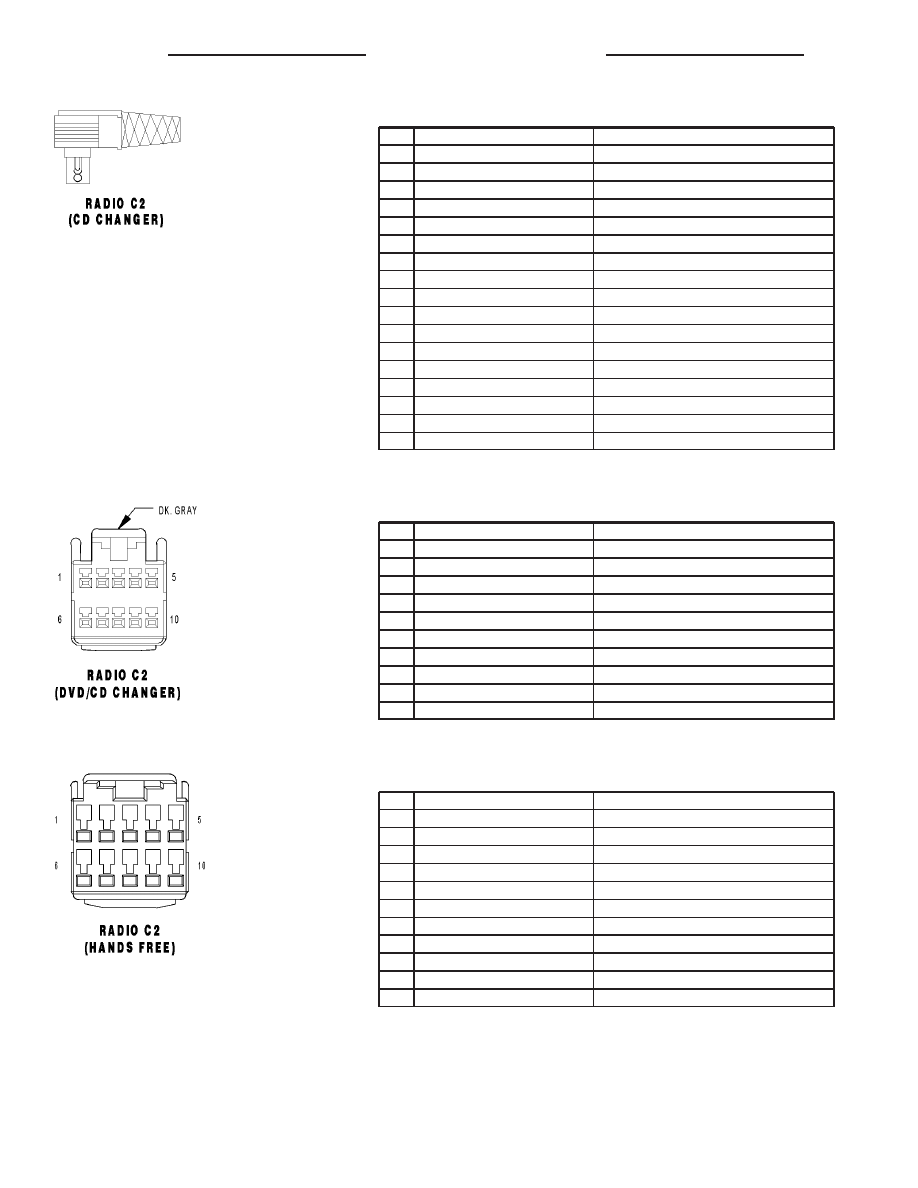

RADIO C2 (CD CHANGER) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

X40 22GY/WT (EXCEPT EXPORT)

AUDIO OUT RIGHT

1

X40 20GY/WT (EXPORT)

AUDIO OUT RIGHT

2

X140 22GY/OR (EXCEPT EXPORT)

COMMON AUDIO

2

Z140 18BK/OR (EXPORT)

GROUND

3

X235 20GY/LB (EXCEPT EXPORT)

SHIELD

4

D25 20WT/VT (EXCEPT EXPORT)

PCI BUS

4

D25 20VT/YL (EXPORT)

PCI BUS

5

X112 20DG/GY (EXCEPT EXPORT)

IGNITION RUN/ACC SIGNAL

5

X112 20RD (EXPORT)

IGNITION RUN/ACC SIGNAL

6

X41 22DG/WT (EXCEPT EXPORT)

AUDIO OUT LEFT

6

X41 20DG/WT (EXPORT)

AUDIO OUT LEFT

7

Z141 20BK/TN (EXCEPT EXPORT)

GROUND

7

Z141 18BK/TN (EXPORT)

GROUND

8

-

-

9

E14 22OR/TN (EXCEPT EXPORT)

PANEL LAMPS DRIVER

9

E14 18OR/TN (EXPORT)

PANEL LAMPS DRIVER

10

X160 20GY/YL

FUSED B(+)

RADIO C2 (DVD/CD CHANGER) - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

X40 22GY/WT

AUDIO OUT RIGHT

2

X140 22GY/OR

COMMON AUDIO

3

X235 20GY/LB

SHIELD

4

D25 20WT/VT

PCI BUS

5

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

6

X41 22DG/WT

AUDIO OUT LEFT

7

-

-

8

-

-

9

E14 22OR/TN

PANEL LAMPS DRIVER

10

-

-

RADIO C2 (HANDS FREE) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

X704 22GY/WT

RIGHT AUDIO OUTPUT

2

X795 22GY/OR

AUDIO GROUND

3

X207 20GY/LB (CD CHANGER)

SHIELD

3

X955 22 (DVD/CD CHANGER)

SHIELD

4

D25 20WT/VT

PCI BUS

5

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

6

X703 22DG/WT

LEFT AUDIO OUTPUT

7

Z141 20BK/TN

GROUND

8

-

-

9

E14 22OR/TN

PANEL LAMPS DRIVER

10

X160 20GY/YL

FUSED B(+)

8W - 80 - 132

8W-80 CONNECTOR PIN-OUTS

RS
