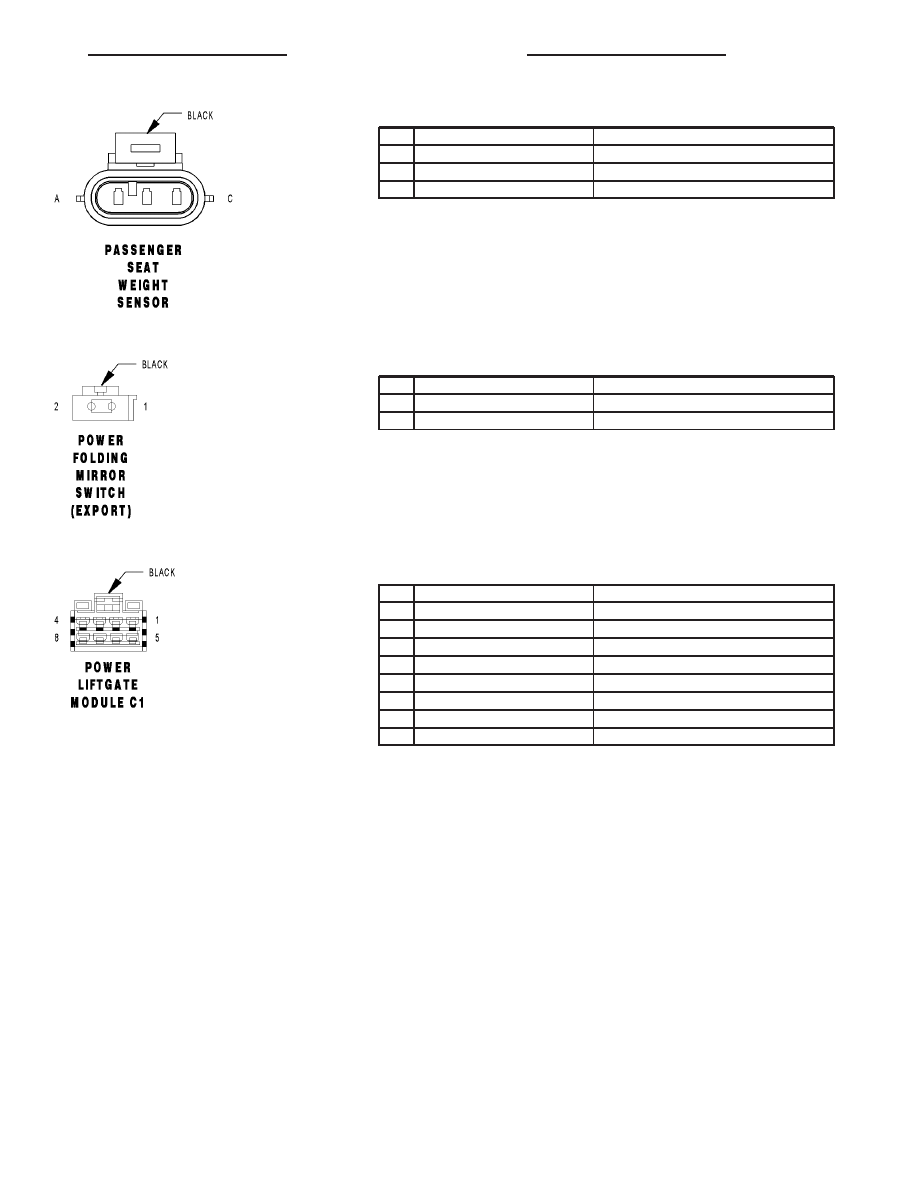

PASSENGER SEAT WEIGHT SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

R941 20LG/DG

PASSENGER BLADDER PRESSURE SENSOR GROUND

B

R741 20LG/VT

PASSENGER BLADDER PRESSURE SENSOR SIGNAL

C

R740 20LG/OR

PASSENGER BLADDER PRESSURE SENSOR POWER

POWER FOLDING MIRROR SWITCH (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P136 20TN/YL

FOLDING MIRROR SWITCH SENSE

2

Z888 20BK/YL

GROUND

POWER LIFTGATE MODULE C1 - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

Q83 18OR/GY

LIFTGATE LATCH CLUTCH DRIVER

2

Q88 16TN/BR

LIFTGATE OPEN DRIVER

3

Q89 16TN/OR

LIFTGATE CLOSE DRIVER

4

-

-

5

A115 12YL/RD

FUSED B(+)

6

-

-

7

-

-

8

Z125 14BK/WT

GROUND

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 121

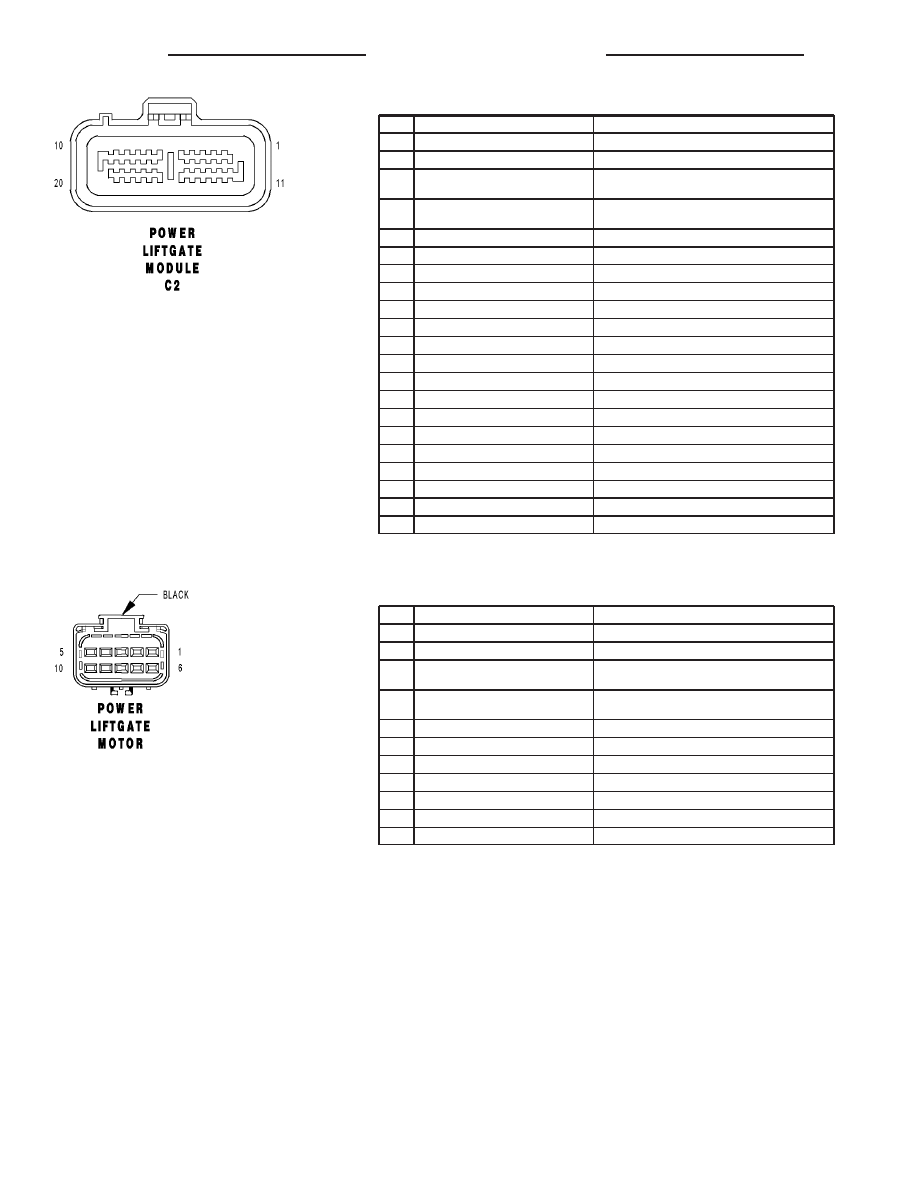

POWER LIFTGATE MODULE C2 - 20 WAY

CAV

CIRCUIT

FUNCTION

1

Q90 20TN/VT

LIFTGATE HALL EFFECT SUPPLY

2

-

-

3

Q151 22TN/DB (EXCEPT EXPORT
EARLY BUILD)

LIFTGATE ENGAGE/DISENGAGE SWITCH SENSE

3

Q151 20TN/DB (EXPORT EARLY
BUILD)

LIFTGATE ENGAGE/DISENGAGE SWITCH SENSE

4

-

-

5

Q76 22OR/LB

PINCH SENSOR SIGNAL

6

-

-

7

Q86 18OR/DB

LIFTGATE GEAR ENGAGE DRIVER

8

Q84 18TN/GY

LIFTGATE LATCH CINCH DRIVER

9

Q85 18TN/WT

LIFTGATE LATCH RELEASE DRIVER

10

Q87 18OR/LG

LIFTGATE GEAR DISENGAGE DRIVER

11

D25 20WT/VT

PCI BUS

12

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

13

Q60 22OR/YL

LIFTGATE PAWL SWITCH SENSE

14

Q51 22OR

LIFTGATE FULL OPEN SWITCH SENSE

15

-

-

16

G32 20VT/LB

LIFTGATE TEMPERATURE SENSOR SIGNAL

17

Q91 20TN/YL

LIFTGATE HALL EFFECT SIGNAL

18

Q94 22TN/LG

LIFTGATE CHIME DRIVER

19

G153 20VT/DG

LIFTGATE MODULE WAKE UP SIGNAL

20

Z87 20BK/LG

GROUND

POWER LIFTGATE MOTOR - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z87 20BK/LG

GROUND

2

Q51 22OR

LIFTGATE FULL OPEN SWITCH SENSE

3

Q151 22TN/DB (EXCEPT EXPORT
EARLY BUILD)

LIFTGATE ENGAGE/DISENGAGE SWITCH SENSE

3

Q151 20TN/DB (EXPORT EARLY
BUILD)

LIFTGATE ENGAGE/DISENGAGE SWITCH SENSE

4

Q87 18OR/LG

LIFTGATE GEAR DISENGAGE DRIVER

5

Q86 18OR/DB

LIFTGATE GEAR ENGAGE DRIVER

6

Q88 16TN/BR

LIFTGATE OPEN DRIVER

7

Q90 20TN/VT

LIFTGATE HALL EFFECT SUPPLY

8

Q91 20TN/YL

LIFTGATE HALL EFFECT SIGNAL

9

Z87 20BK/LG

GROUND

10

Q89 16TN/OR

LIFTGATE CLOSE DRIVER

8W - 80 - 122

8W-80 CONNECTOR PIN-OUTS

RS

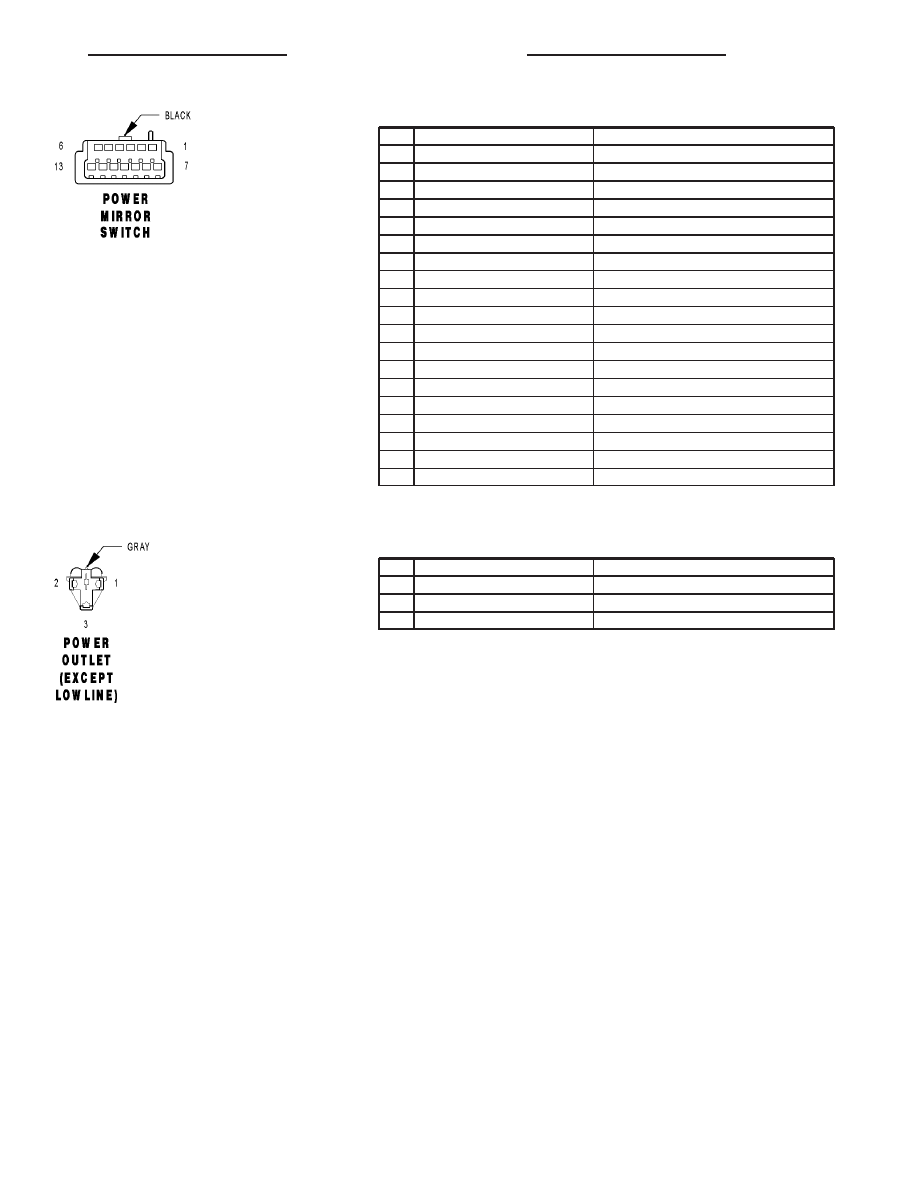

POWER MIRROR SWITCH - BLACK 13 WAY

CAV

CIRCUIT

FUNCTION

1

P70 20TN/LB

RIGHT MIRROR COMMON DRIVER (RIGHT/DOWN)

1

P70 20TN/LB (RHD MEMORY)

RIGHT MIRROR COMMON DRIVER (RIGHT/DOWN)

2

-

-

3

-

-

4

-

-

5

-

-

6

P73 20TN/YL

LEFT MIRROR COMMON DRIVER (RIGHT/DOWN)

6

P73 20TN/YL (LHD MEMORY)

LEFT MIRROR COMMON DRIVER (RIGHT/DOWN)

7

P75 20TN/LG

LEFT MIRROR LEFT DRIVER

7

P75 20TN/LG (LHD MEMORY)

LEFT MIRROR LEFT DRIVER

8

P74 20TN/DB

RIGHT MIRROR LEFT DRIVER

8

P74 20TN/DB (RHD MEMORY)

RIGHT MIRROR LEFT DRIVER

9

A108 20LG/RD

FUSED B(+)

10

-

-

11

Z408 18BK/LG

GROUND

12

P71 20TN/DG

LEFT MIRROR UP DRIVER

12

P71 20TN/DG (LHD MEMORY)

LEFT MIRROR UP DRIVER

13

P72 20TN/GY

RIGHT MIRROR UP DRIVER

13

P72 20TN/GY (RHD MEMORY)

RIGHT MIRROR UP DRIVER

POWER OUTLET (EXCEPT LOWLINE) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

A105 16DB/RD

FUSED B(+)

2

-

-

3

Z738 16BK/WT

GROUND

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 123

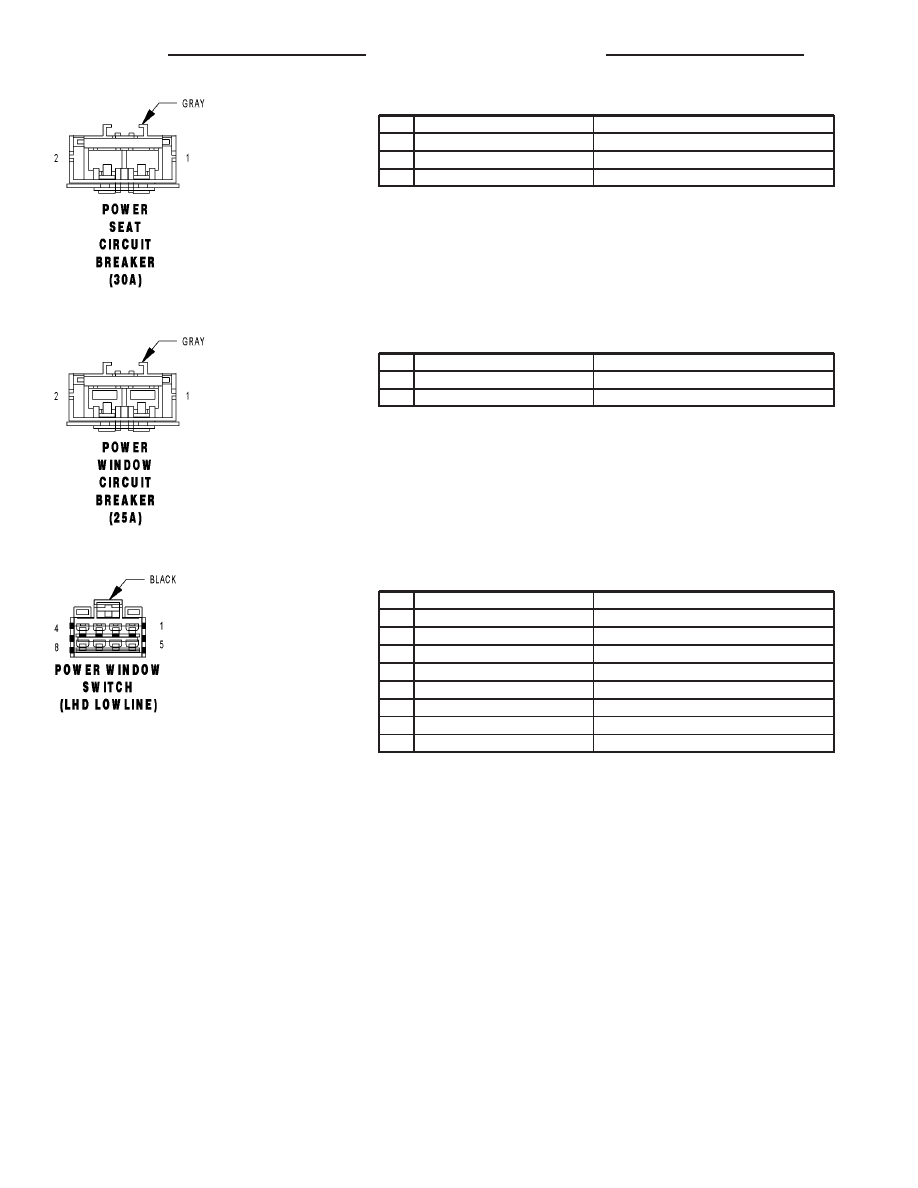

POWER SEAT CIRCUIT BREAKER (30A) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

A110 12OR/RD

FUSED B(+)

2

A210 14OR/RD

FUSED B(+)

2

A210 14OR/RD

FUSED B(+)

POWER WINDOW CIRCUIT BREAKER (25A) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

F30 12PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

F304 12WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

POWER WINDOW SWITCH (LHD LOWLINE) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

F304 16WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

2

Z421 12BK/BR

GROUND

3

Z421 12BK/BR

GROUND

4

-

-

5

Q16 12OR/TN

MASTER WINDOW SWITCH PASSENGER (UP)

6

F304 16WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

7

Z421 20BK/BR

GROUND

8

Q26 14OR/GY

MASTER WINDOW SWITCH PASSENGER (DOWN)

8W - 80 - 124

8W-80 CONNECTOR PIN-OUTS
