Chrysler RG Voyager. Manual - part 897

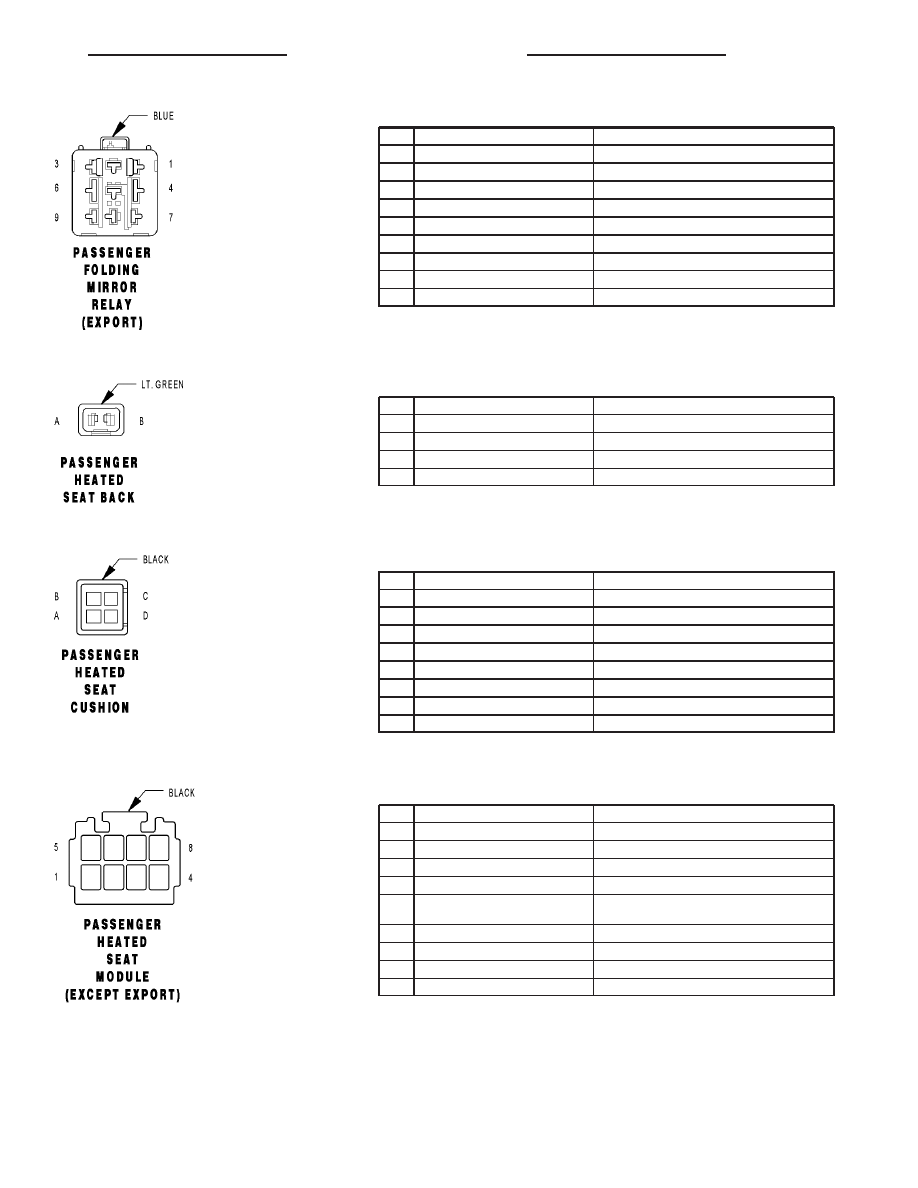

PASSENGER FOLDING MIRROR RELAY (EXPORT) - BLUE 9 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

A108 20LG/RD

FUSED B(+)

5

P164 18LG/DB

PASSENGER FOLDING MIRROR RELAY INPUT

6

P162 18LG/DG

PASSENGER FOLDING MIRROR RELAY CONTROL

7

-

-

8

P160 18TN/LG

PASSENGER FOLDING MIRROR RELAY OUTPUT

9

-

-

PASSENGER HEATED SEAT BACK - LT. GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

A

S1 16DB (EXCEPT EXPORT)

SEAT BACK HEATER B(+) DRIVER

A

S1 18WT (EXPORT)

SEAT BACK HEATER B(+) DRIVER

B

Z848 16BK/OR (EXCEPT EXPORT)

GROUND

B

S2 18GY (EXPORT)

SEAT BACK HEATER GROUND

PASSENGER HEATED SEAT CUSHION - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

A

S1 16DB (EXCEPT EXPORT)

SEAT BACK HEATER B(+) DRIVER

A

P88 16LG/LB (EXPORT)

SEAT CUSHION HEATER B(+) DRIVER

B

S2 20DG (EXCEPT EXPORT)

SEAT BACK HEATER GROUND

B

Z848 18BK/OR (EXPORT)

GROUND

C

Z848 20BK/OR (EXCEPT EXPORT)

GROUND

C

P89 20LG/BR (EXPORT)

SEAT SENSOR 5 VOLT SUPPLY

D

Z848 16BK/OR (EXCEPT EXPORT)

GROUND

D

P87 16LG/OR (EXPORT)

SEAT TEMP SENSOR INPUT

PASSENGER HEATED SEAT MODULE (EXCEPT EXPORT) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

P8 20LG/DG

PASSENGER HEATED SEAT SWITCH MUX

4

Z848 16BK/OR

GROUND

5

A210 14OR/RD (EXCEPT POWER
SEAT)

FUSED B(+)

5

A210 16OR/RD (POWER SEAT)

FUSED B(+)

6

S2 20DG

SEAT BACK HEATER GROUND

7

S1 16DB

SEAT BACK HEATER B(+) DRIVER

8

F503 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 117

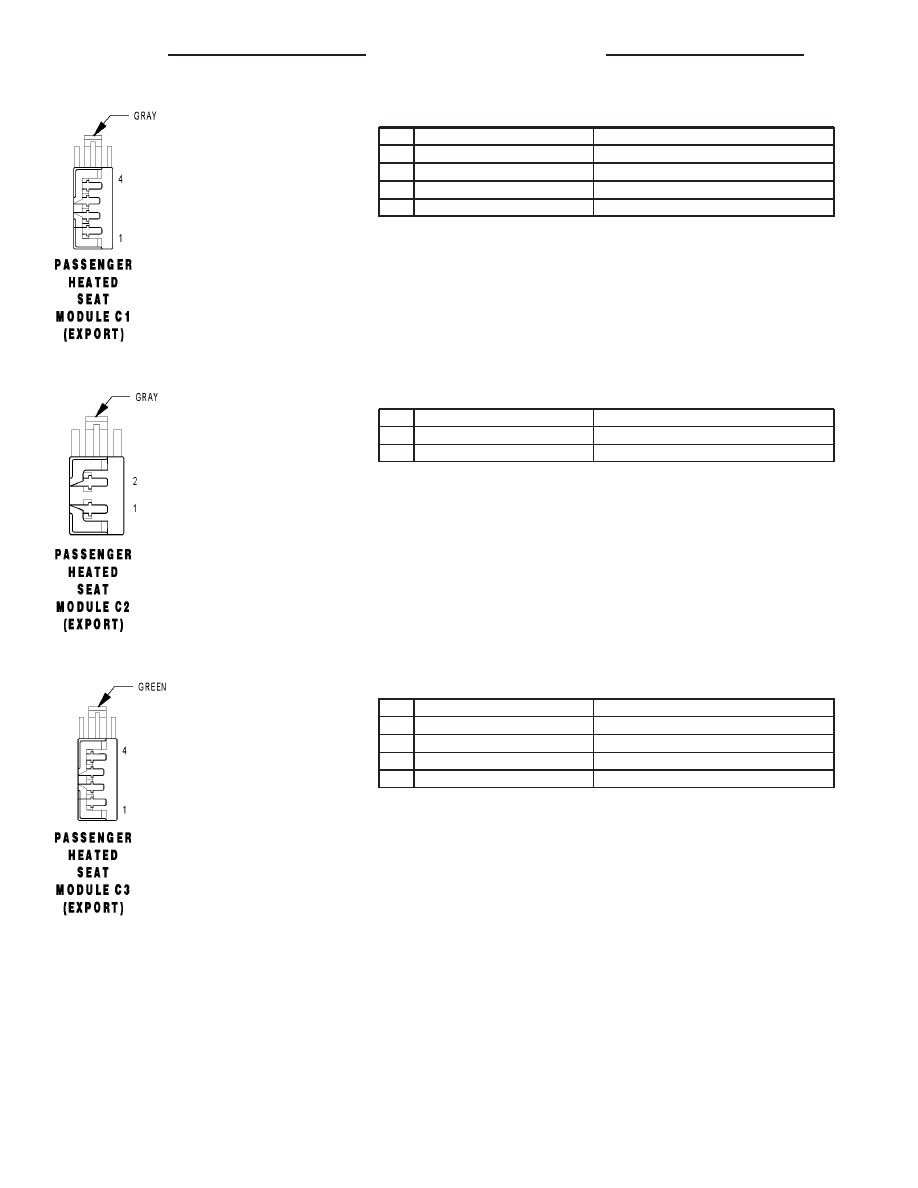

PASSENGER HEATED SEAT MODULE C1 (EXPORT) - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z848 18BK/OR

GROUND

2

P8 20LG/WT

PASSENGER HEATED SEAT SWITCH MUX

3

F503 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

4

A210 14OR/RD

FUSED B(+)

PASSENGER HEATED SEAT MODULE C2 (EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

S1 18WT

SEAT BACK HEATER B(+) DRIVER

2

S2 18GY

SEAT BACK HEATER GROUND

PASSENGER HEATED SEAT MODULE C3 (EXPORT) - GREEN 4 WAY

CAV

CIRCUIT

FUNCTION

1

P87 16LG/OR

SEAT TEMP SENSOR INPUT

2

P89 20LG/BR

SEAT SENSOR 5 VOLT SUPPLY

3

Z848 18BK/OR

GROUND

4

P88 16LG/LB

SEAT CUSHION HEATER B(+) DRIVER

8W - 80 - 118

8W-80 CONNECTOR PIN-OUTS

RS

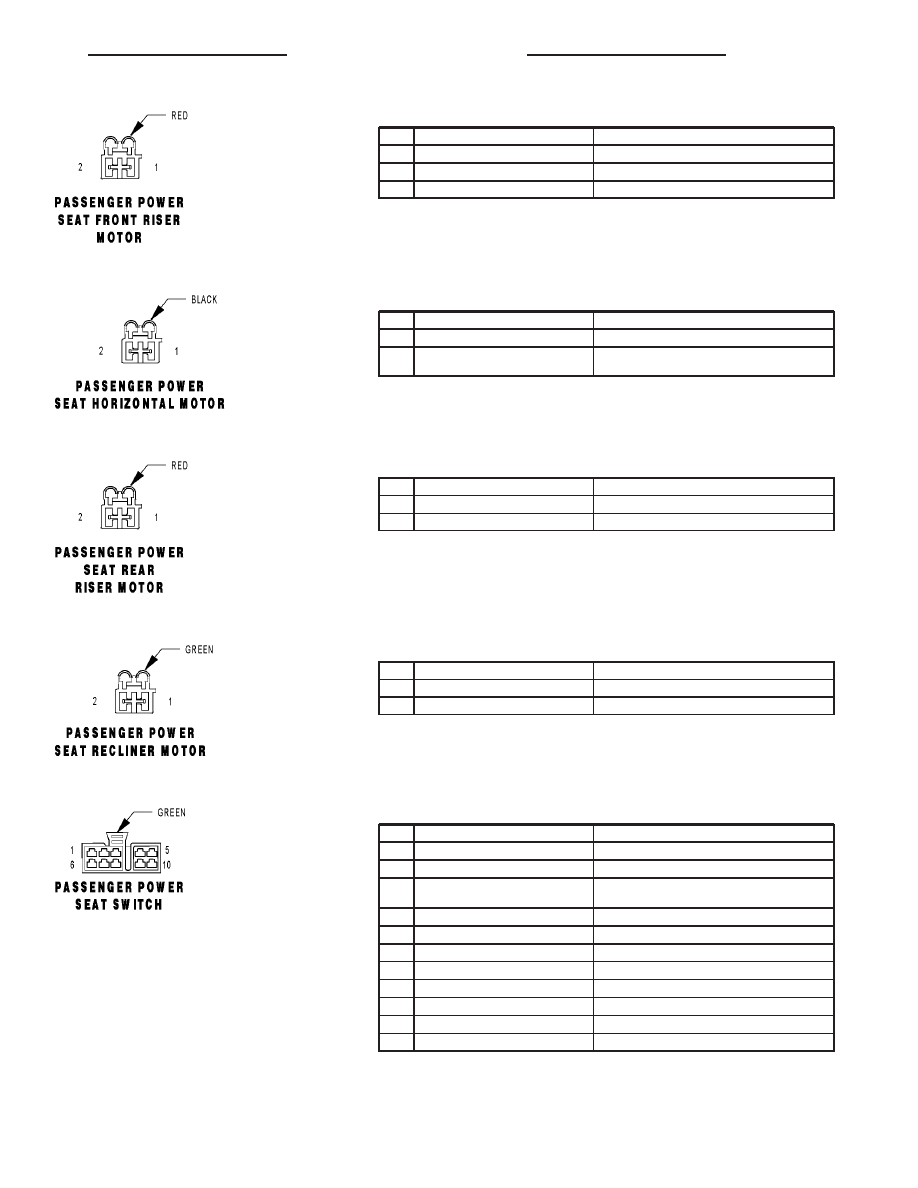

PASSENGER POWER SEAT FRONT RISER MOTOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P18 14LG/DB (EXCEPT EXPORT)

PASSENGER FRONT UP SWITCH SENSE

1

P18 14LG (EXPORT)

PASSENGER FRONT UP SWITCH SENSE

2

P20 14LG/LB

PASSENGER FRONT DOWN SWITCH SENSE

PASSENGER POWER SEAT HORIZONTAL MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P14 14LG/OR

PASSENGER HORIZONTAL FORWARD SWITCH SENSE

2

P16 14LG/WT

PASSENGER HORIZONTAL REARWARD SWITCH
SENSE

PASSENGER POWER SEAT REAR RISER MOTOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P10 14LG/TN

PASSENGER REAR UP SWITCH SENSE

2

P12 14LG/YL

PASSENGER REAR DOWN SWITCH SENSE

PASSENGER POWER SEAT RECLINER MOTOR - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

P44 14LG/VT

PASSENGER RECLINER UP SWITCH SENSE

2

P42 14LG/GY

PASSENGER RECLINER DOWN SWITCH SENSE

PASSENGER POWER SEAT SWITCH - GREEN 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z848 14BK/OR

GROUND

2

P44 14LG/VT

PASSENGER RECLINER UP SWITCH SENSE

3

P16 14LG/WT

PASSENGER HORIZONTAL REARWARD SWITCH
SENSE

4

P42 14LG/GY

PASSENGER RECLINER DOWN SWITCH SENSE

5

A210 14OR/RD

FUSED B(+)

6

P14 14LG/OR

PASSENGER HORIZONTAL FORWARD SWITCH SENSE

7

P20 14LG/LB

PASSENGER FRONT DOWN SWITCH SENSE

8

P12 14LG/YL

PASSENGER REAR DOWN SWITCH SENSE

9

P10 14LG/TN

PASSENGER REAR UP SWITCH SENSE

10

P18 14LG/DB (EXCEPT EXPORT)

PASSENGER FRONT UP SWITCH SENSE

10

P18 14LG (EXPORT)

PASSENGER FRONT UP SWITCH SENSE

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 119

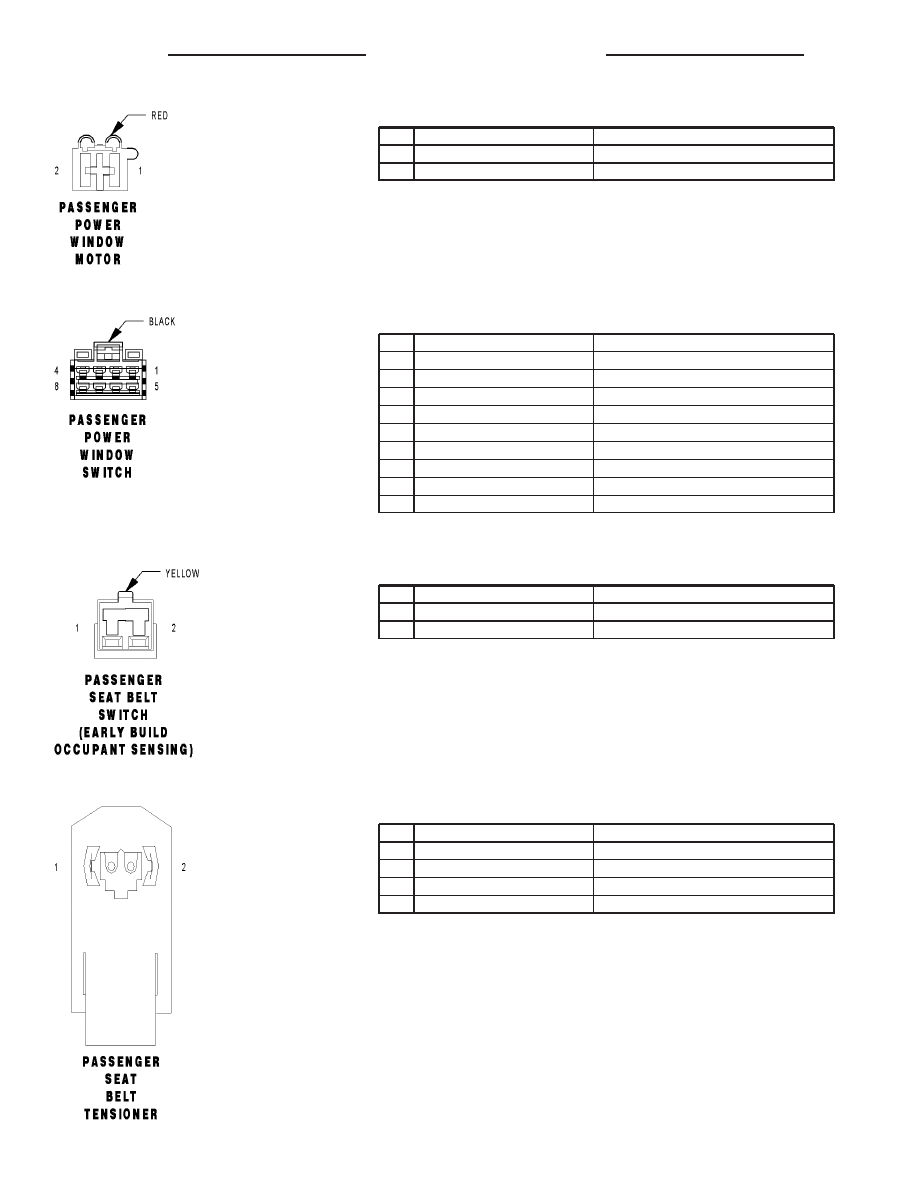

PASSENGER POWER WINDOW MOTOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q12 14OR/BR

PASSENGER WINDOW DRIVER (UP)

2

Q22 14OR/VT

PASSENGER WINDOW DRIVER (DOWN)

PASSENGER POWER WINDOW SWITCH - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

F304 12WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

2

Q26 14OR/GY (EXCEPT MEMORY)

MASTER WINDOW SWITCH PASSENGER (DOWN)

2

Q26 12OR/GY (MEMORY)

MASTER WINDOW SWITCH PASSENGER (DOWN)

3

Q16 12OR/TN

MASTER WINDOW SWITCH PASSENGER (UP)

4

-

-

5

Q22 14OR/VT (RHD)

PASSENGER WINDOW DRIVER (DOWN)

6

-

-

7

-

-

8

Q12 14OR/BR (RHD)

PASSENGER WINDOW DRIVER (UP)

PASSENGER SEAT BELT SWITCH (EARLY BUILD OCCUPANT SENSING) - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R58 16LB/GY

PASSENGER SEAT BELT SWITCH SENSE

2

R60 16LB/TN

PASSENGER SEAT BELT SWITCH GROUND

PASSENGER SEAT BELT TENSIONER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R56 18LB/DG (EXCEPT EXPORT)

PASSENGER SEAT BELT TENSIONER LINE 1

1

R54 18LB/YL (EXPORT)

PASSENGER SEAT BELT TENSIONER LINE 2

2

R54 18LB/YL (EXCEPT EXPORT)

PASSENGER SEAT BELT TENSIONER LINE 2

2

R56 18LB/DG (EXPORT)

PASSENGER SEAT BELT TENSIONER LINE 1

8W - 80 - 120

8W-80 CONNECTOR PIN-OUTS

RS
