Chrysler RG Voyager. Manual - part 890





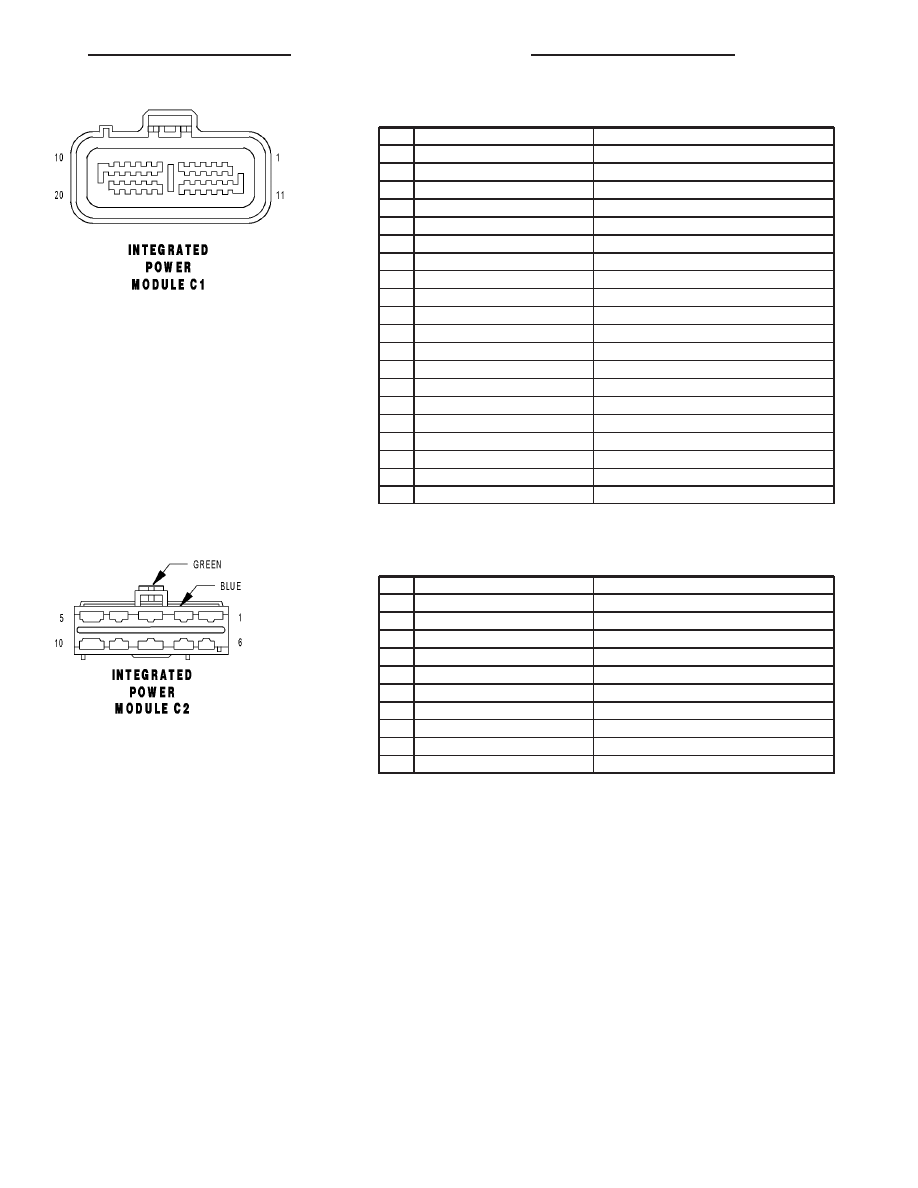

INTEGRATED POWER MODULE C1 - 20 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

L43 18WT/DB

LEFT LOW BEAM DRIVER

5

Z344 16BK/TN

GROUND

6

L34 16WT/GY

RIGHT HIGH BEAM DRIVER

7

W1 18BR/TN

WASHER FLUID LEVEL SWITCH SENSE

8

L33 18WT/LG

LEFT HIGH BEAM DRIVER

9

G31 18VT/LG (DIESEL)

AMBIENT TEMPERATURE SENSOR SIGNAL

10

L44 16WT/TN

RIGHT LOW BEAM DRIVER

11

-

-

12

-

-

13

Z343 18BK/LG

GROUND

14

-

-

15

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

16

L77 18WT/BR

FUSED PARK LAMP RELAY OUTPUT (LEFT)

17

-

-

18

G931 18VT/BR (DIESEL)

AMBIENT TEMPERATURE SENSOR RETURN

19

W20 18BR/YL

REAR WASHER PUMP MOTOR CONTROL

20

W10 18BR

FRONT WASHER PUMP MOTOR CONTROL

INTEGRATED POWER MODULE C2 - GREEN/BLUE 10 WAY

CAV

CIRCUIT

FUNCTION

1

N173 18DB/VT (GAS)

RAD FAN RELAY CONTROL

2

V53 12BR/OR (EXPORT)

HEADLAMP WASHER RELAY OUTPUT

3

L60 18WT/TN

RIGHT FRONT TURN SIGNAL DRIVER

4

L13 18WT/YL (EXPORT)

HEADLAMP ADJUST SIGNAL

5

X2 18DG/OR

HORN RELAY OUTPUT

6

L90 18WT/OR (FOG LAMPS)

FRONT FOG LAMP RELAY OUTPUT

7

L61 18WT/LB

LEFT FRONT TURN SIGNAL DRIVER

8

-

-

9

A112 12OR/RD

FUSED B(+)

10

L89 18WT/YL (FOG LAMPS)

FRONT FOG LAMP RELAY OUTPUT

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 89

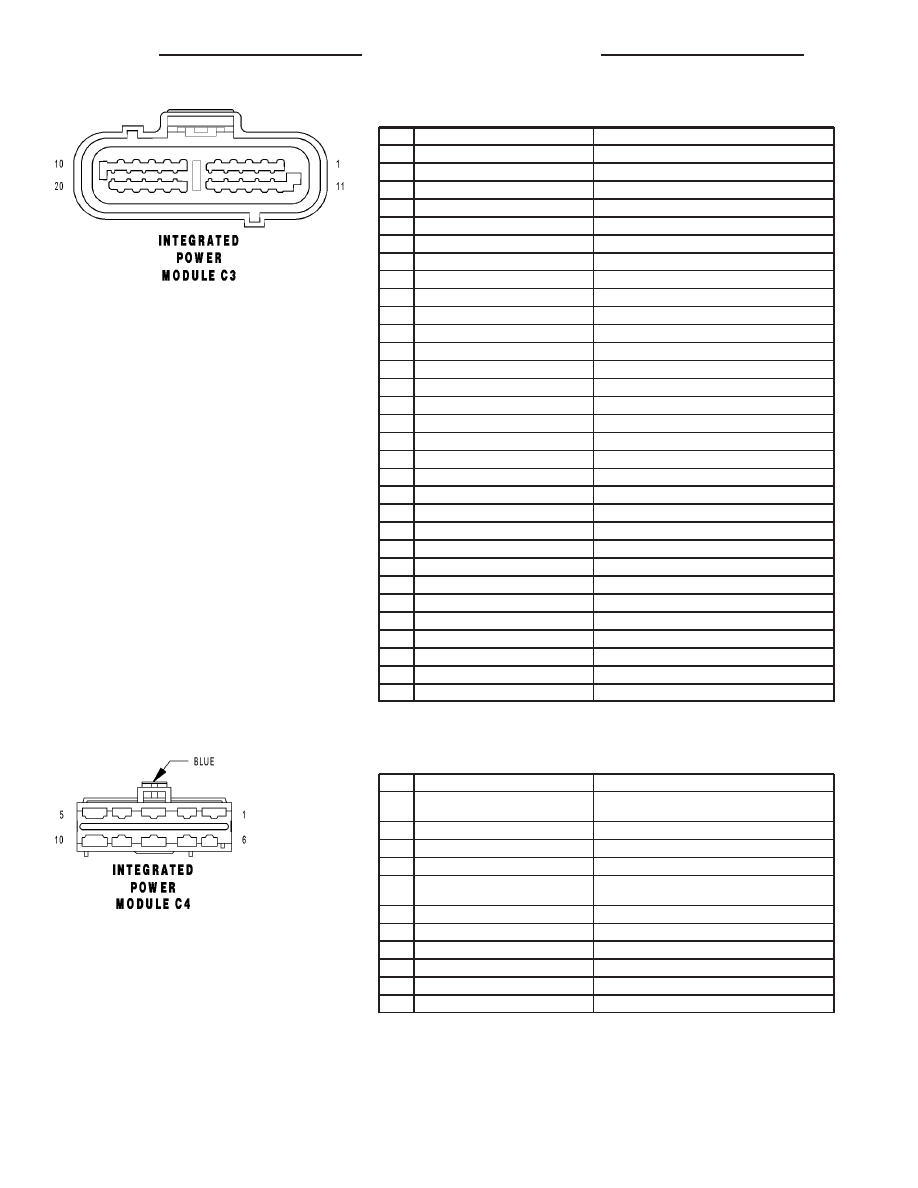

INTEGRATED POWER MODULE C3 - 20 WAY

CAV

CIRCUIT

FUNCTION

1

N21 20DB/TN (DIESEL)

LIFT PUMP RELAY CONTROL

1

Z115 20BK/OR (GAS)

GROUND

2

F1 18PK/WT

FCM OUTPUT (UNLOCK-RUN-START)

3

T751 20YL (DIESEL)

FUSED IGNITION SWITCH OUTPUT (START)

3

T751 18YL (GAS)

FUSED IGNITION SWITCH OUTPUT (START)

4

T2 18DG/WT (MTX)

TRS REVERSE SENSE

5

N2 18DB/YL (DIESEL)

LIFT PUMP RELAY OUTPUT

5

T16 18YL/OR (GAS EATX)

TRANSMISSION CONTROL RELAY OUTPUT

6

F202 20PK/GY (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

T15 18YL/BR (GAS EATX)

TRANSMISSION CONTROL RELAY CONTROL

7

C3 20DB/YL (DIESEL)

A/C COMPRESSOR CLUTCH RELAY OUTPUT

7

C3 20DB/YL (GAS)

A/C CLUTCH RELAY OUTPUT

8

Z114 18BK/LG (DIESEL)

GROUND

8

K31 18BR (GAS)

FUEL PUMP RELAY CONTROL

9

C13 20LB/OR (DIESEL)

A/C COMPRESSOR CLUTCH RELAY CONTROL

9

C13 18LB/OR (GAS)

A/C CLUTCH RELAY CONTROL

10

A119 16RD/OR (DIESEL)

FUSED B(+)

11

C41 20LB/DG (DIESEL)

CABIN HEATER ASSIST CONTROL

12

-

-

13

D25 20WT/VT (DIESEL MTX)

PCI BUS

13

D25 18WT/VT (GAS/DIESEL EATX)

PCI BUS

14

T752 20DG/OR (DIESEL)

STARTER MOTOR RELAY CONTROL

14

T752 18DG/OR (GAS)

STARTER RELAY CONTROL

15

Z116 18BK/VT

GROUND

16

K51 20BR/WT (DIESEL)

ECM/PCM RELAY CONTROL

16

K51 18BR/WT (GAS)

ASD RELAY CONTROL

17

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

18

K173 18BR/VT (GAS)

RAD FAN RELAY CONTROL

19

K342 16BR/WT (DIESEL)

ECM/PCM RELAY OUTPUT

19

F202 20PK/GY (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

20

A109 18OR/RD (GAS)

FUSED B(+)

INTEGRATED POWER MODULE C4 - BLUE 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z127 12BK (ASSY. PLANT EVAC &
FILL)

GROUND

2

T750 12YL/GY

STARTER MOTOR RELAY OUTPUT

3

K342 16BR/WT (DIESEL)

ECM/PCM RELAY OUTPUT

3

K342 16BR/WT (GAS)

ASD RELAY OUTPUT

4

F500 16DG/PK (ASSY. PLANT EVAC &
FILL)

FUSED IGNITION SWITCH OUTPUT (RUN)

5

-

-

6

D25 18WT/VT (ABS)

PCI BUS

7

A107 12TN/RD (ABS)

FUSED B(+)

8

A111 12DG/RD (ABS)

FUSED B(+)

9

-

-

10

-

-

8W - 80 - 90

8W-80 CONNECTOR PIN-OUTS

RS

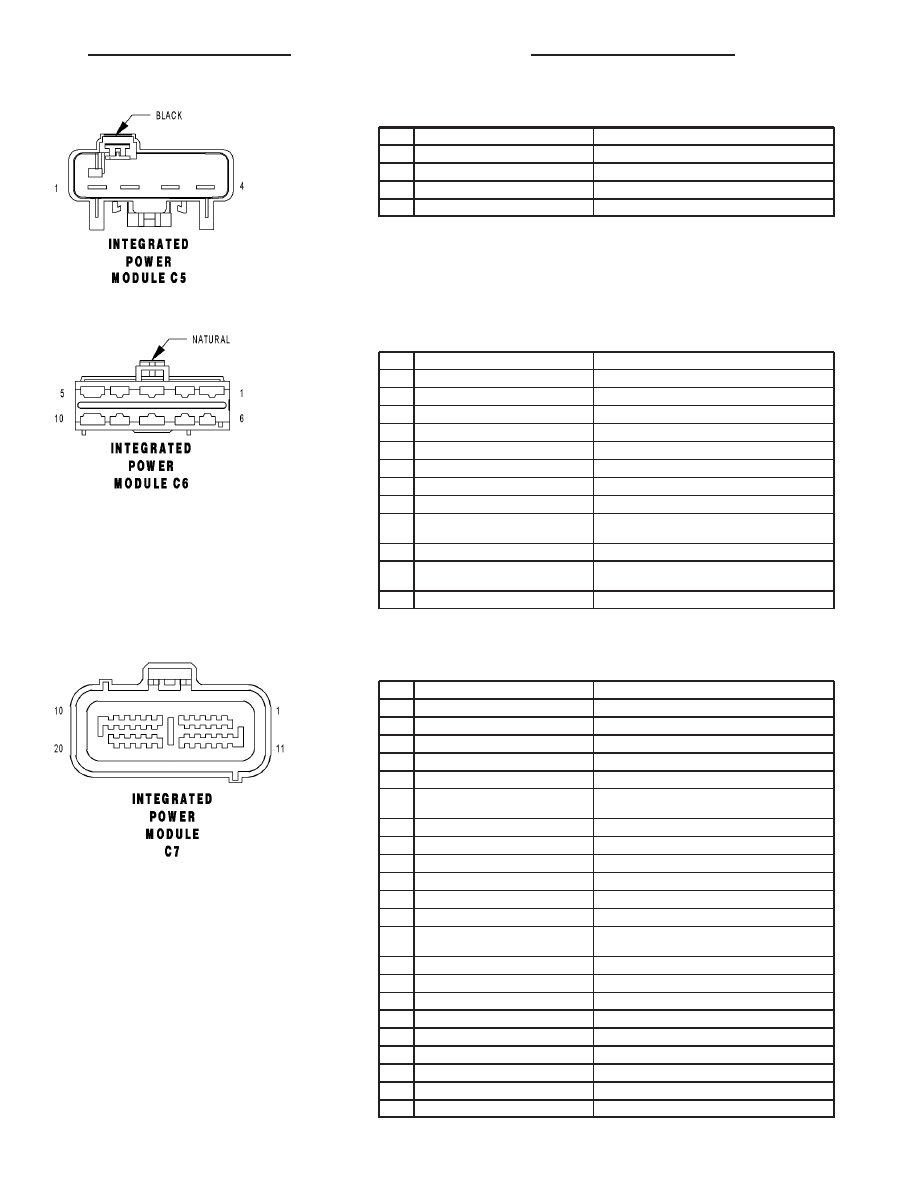

INTEGRATED POWER MODULE C5 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

A1 4RD

B(+)

2

-

-

3

-

-

4

-

-

INTEGRATED POWER MODULE C6 - NATURAL 10 WAY

CAV

CIRCUIT

FUNCTION

1

A101 12VT/RD

FUSED B(+)

2

Z117 16BK/WT

GROUND

3

Z118 16BK/WT (LWB/EXPORT)

GROUND

3

Z118 16BK/YL (SWB/EXCEPT EXPORT)

GROUND

4

A110 12OR/RD (POWER SEAT)

FUSED B(+)

5

-

-

6

-

-

7

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

8

F307 18LB/PK (ACCESSORY RELAY
POSITION)

FUSED ACCESSORY RELAY OUTPUT

8

F307 18LB/PK (BATTERY POSITION)

FUSED B(+)

9

A113 12WT/RD (POWER SLIDING
DOOR)

FUSED B(+)

10

-

-

INTEGRATED POWER MODULE C7 - 20 WAY

CAV

CIRCUIT

FUNCTION

1

C16 20DB/GY

FUSED DEFOGGER RELAY OUTPUT

2

T141 20YL/OR (DIESEL)

FUSED IGNITION SWITCH OUTPUT (START)

2

T751 20YL (GAS)

FUSED IGNITION SWITCH OUTPUT (START)

3

D25 20WT/VT

PCI BUS

4

L13 20WT/YL (EXPORT)

HEADLAMP ADJUST SIGNAL

5

K32 18DB/YL

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID
CONTROL

6

-

-

7

W7 20BR/GY

FRONT WIPER PARK SWITCH SENSE

8

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

9

F201 20PK/OR

ORC RUN-START DRIVER

10

-

-

11

A106 20LB/RD

FUSED B(+)

12

P201 20LG/DB (EXCEPT EXPORT/EX-
CEPT MEMORY)

ADJUSTABLE PEDALS RELAY CONTROL

13

F2 18PK/YL

FCM OUTPUT (UNLOCK-RUN-START)

14

-

-

15

A114 16GY/RD

FUSED B(+) (I.O.D.)

16

D123 20WT/BR

FLASH PROGRAM ENABLE

17

L50 18WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

17

L50 18WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

18

-

-

19

X3 20DG/VT

HORN SWITCH SENSE

20

F100 18PK/VT

ORC RUN ONLY DRIVER

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 91

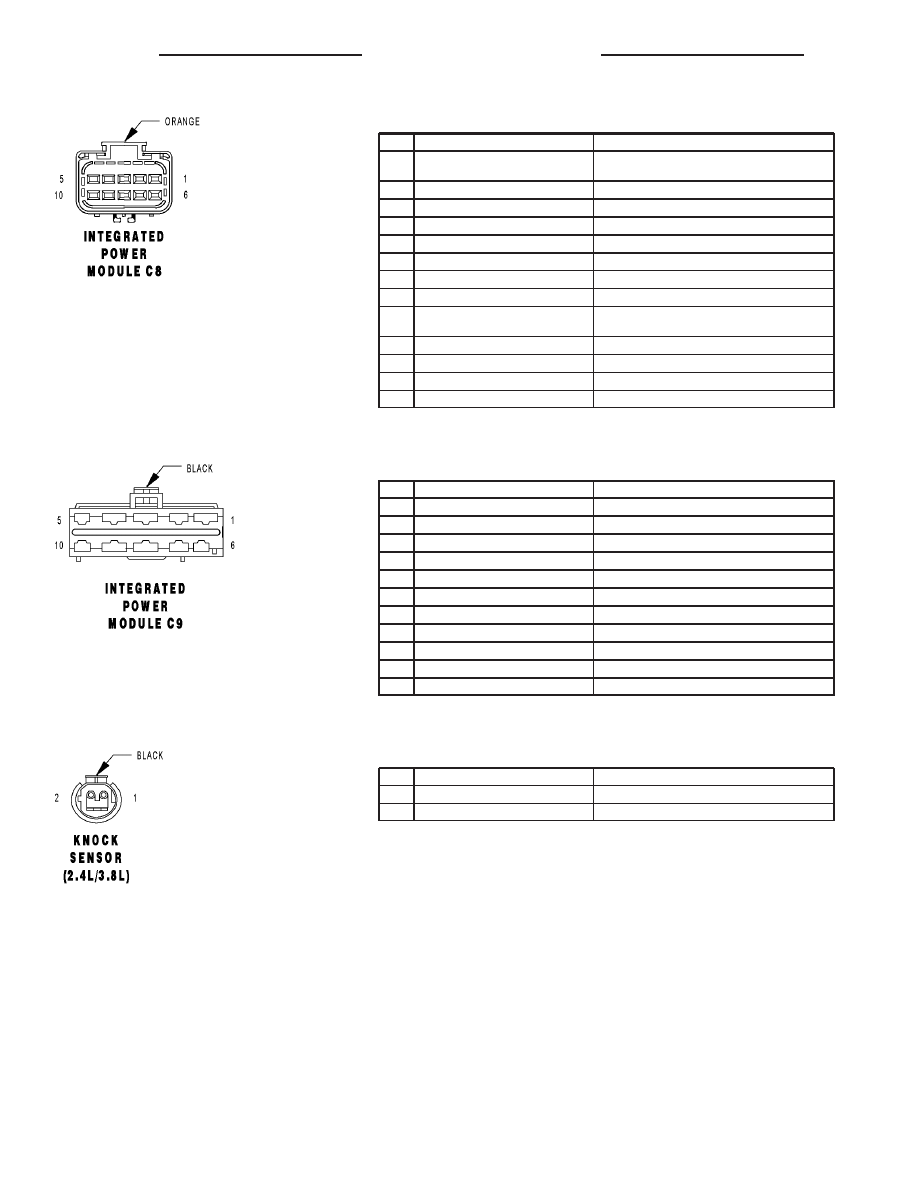

INTEGRATED POWER MODULE C8 - ORANGE 10 WAY

CAV

CIRCUIT

FUNCTION

1

W3 14BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUT-
PUT

2

N1 16DB/OR (DIESEL)

FUEL HEATER RELAY OUTPUT

2

N1 18DB/OR (GAS)

FUEL PUMP RELAY OUTPUT

3

A108 18LG/RD (EXCEPT EXPORT)

FUSED B(+)

3

A108 20LG/RD (EXPORT)

FUSED B(+)

3

A108 20LG/RD (EXPORT)

FUSED B(+)

4

A103 18GY/RD

FUSED B(+)

5

L77 18WT/BR

FUSED PARK LAMP RELAY OUTPUT (LEFT)

6

W4 14BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUT-
PUT

7

C51 12LB/BR (3 ZONE HVAC)

FUSED REAR BLOWER MOTOR RELAY OUTPUT

8

-

-

9

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

10

L60 18WT/TN

RIGHT FRONT TURN SIGNAL DRIVER

INTEGRATED POWER MODULE C9 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

A116 14YL/RD (HIGHLINE AUDIO)

FUSED B(+)

2

F20 18PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

C15 12DB/WT

FUSED DEFOGGER RELAY OUTPUT

4

A105 18DB/RD

FUSED B(+)

5

L61 20WT/LB

LEFT FRONT TURN SIGNAL DIVER

6

A701 18BR/RD

FUSED B(+) (HAZARD)

6

A701 16BR/RD

FUSED B(+) (HAZARD)

7

F306 16DB/PK

FUSED ACCESSORY RELAY OUTPUT

8

F30 12PK/YL (POWER WINDOWS)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

9

A115 12YL/RD (POWER LIFTGATE)

FUSED B(+)

10

F302 18GY/PK

FUSED ACCESSORY RELAY OUTPUT

KNOCK SENSOR (2.4L/3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K42 18DB/YL

KS SIGNAL

2

K942 18BR/LG

KS RETURN

8W - 80 - 92

8W-80 CONNECTOR PIN-OUTS

RS
