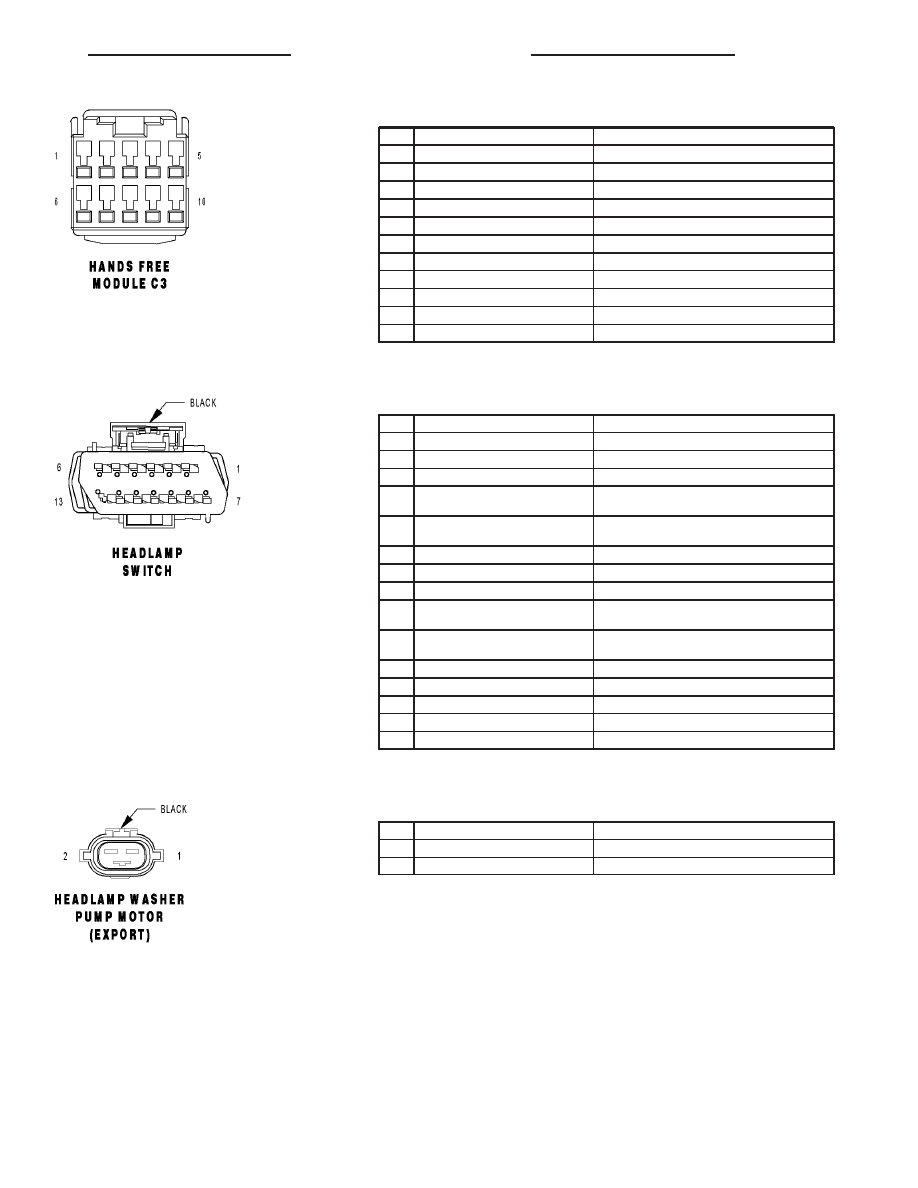

HANDS FREE MODULE C3 - 10 WAY

CAV

CIRCUIT

FUNCTION

1

X40 22GY/WT

AUDIO OUT RIGHT

2

X140 22GY/OR

COMMON AUDIO

3

X235 20GY/LB (CD CHANGER)

SHIELD

3

X955 22 (DVD/CD CHANGER)

SHIELD

4

D25 20WT/VT

PCI BUS

5

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

6

X41 22DG/WT

AUDIO OUT LEFT

7

Z141 20BK/TN (CD CHANGER)

GROUND

8

-

-

9

E14 22OR/TN

PANEL LAMPS DRIVER

10

X160 20GY/YL (CD CHANGER)

FUSED B(+)

HEADLAMP SWITCH - BLACK 13 WAY

CAV

CIRCUIT

FUNCTION

1

Z403 20BK/YL (EXPORT)

GROUND

2

L78 20WT/OR (EXPORT)

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

3

-

-

4

E19 20OR/BR (AUTO HEADLAMPS
LATE BUILD)

HEADLAMP SWITCH DIMMER SIGNAL

4

Z407 22BK/OR (HIGHLINE EARLY
BUILD)

GROUND

5

L36 20WT/DB (EXPORT)

REAR FOG LAMP INDICATOR DRIVER

6

L900 22WT/YL

HEADLAMP SWITCH MUX RETURN

7

L13 20WT/YL (EXPORT)

HEADLAMP ADJUST SIGNAL

8

E19 20OR/BR (AUTO HEADLAMPS
EARLY BUILD)

HEADLAMP SWITCH DIMMER SIGNAL

8

Z407 22BK/OR (HIGHLINE LATE
BUILD)

GROUND

9

-

-

10

L39 22WT/OR (HIGHLINE)

FRONT FOG LAMP INDICATOR DRIVER

11

L307 20WT/BR

HEADLAMP SWITCH MUX

12

E2 22OR/BR

PANEL LAMPS DIMMER SIGNAL

13

-

-

HEADLAMP WASHER PUMP MOTOR (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

V53 12BR/OR

HEADLAMP WASHER RELAY OUTPUT

2

Z243 12BK/OR

GROUND

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 85

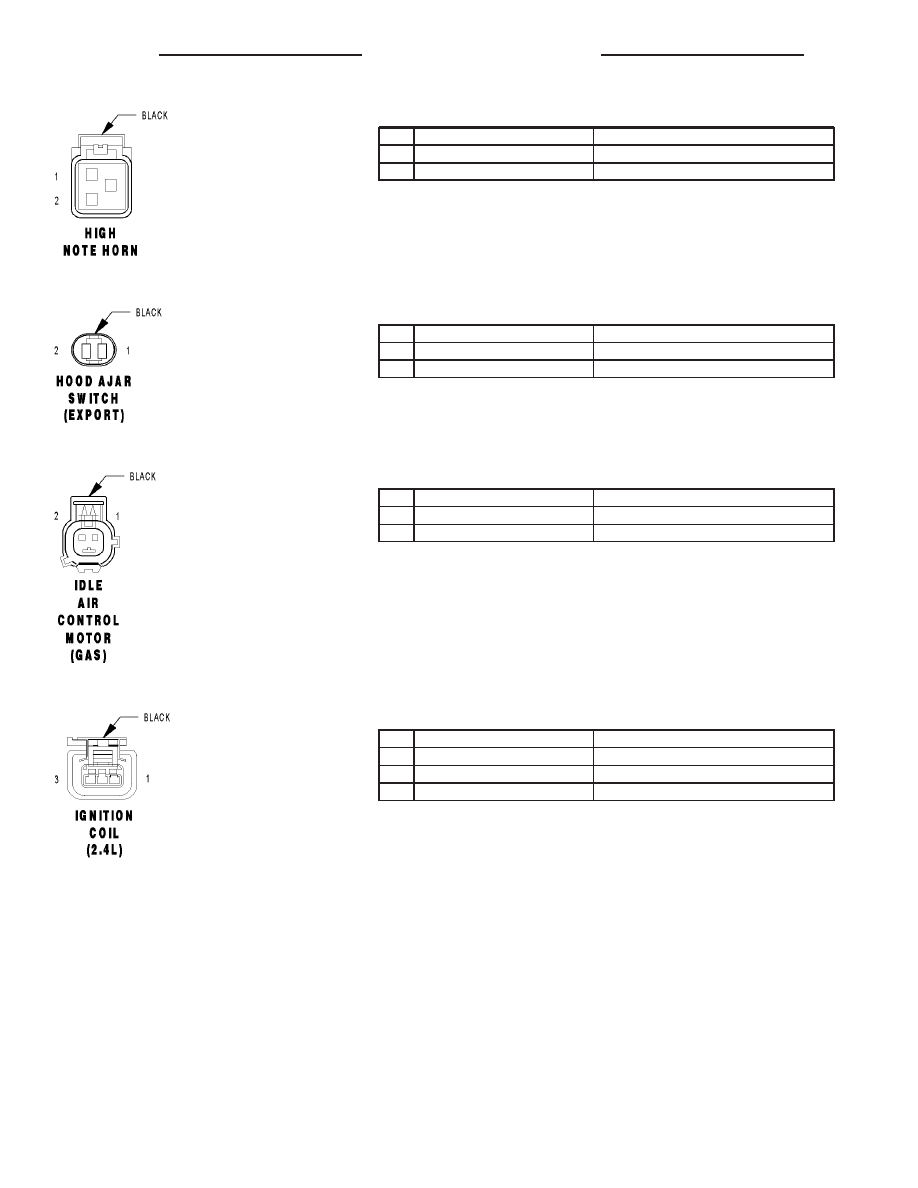

HIGH NOTE HORN - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z299 20BK/OR

GROUND

2

X2 18DG/OR

HORN RELAY OUTPUT

HOOD AJAR SWITCH (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G70 22VT/LB

HOOD AJAR SWITCH SENSE

2

Z470 22BK/LB

GROUND

IDLE AIR CONTROL MOTOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K61 18VT/GY

IAC MOTOR CONTROL

2

K961 18BR/VT

IAC RETURN

IGNITION COIL (2.4L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K17 16DB/TN

COIL CONTROL NO. 2

2

K342 16BR/WT

ASD RELAY OUTPUT

3

K19 16DB/DG

COIL CONTROL NO. 1

8W - 80 - 86

8W-80 CONNECTOR PIN-OUTS

RS

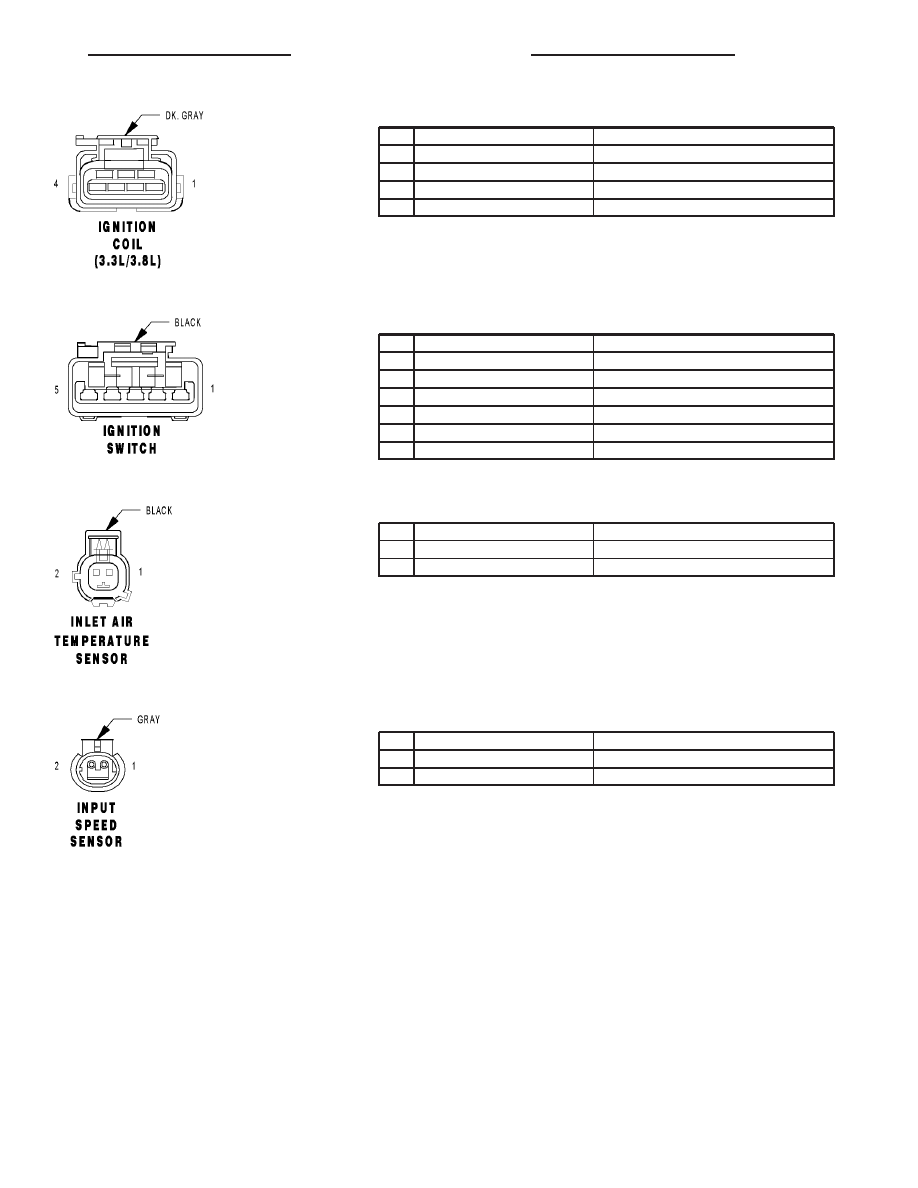

IGNITION COIL (3.3L/3.8L) - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

K18 16BR/OR

COIL CONTROL NO. 3

2

K342 16BR/WT

ASD RELAY OUTPUT

3

K19 16DB/DG

COIL CONTROL NO. 1

4

K17 16DB/TN

COIL CONTROL NO. 2

IGNITION SWITCH - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

G900 20VT/DB

IGNITION SWITCH SENSE RETURN

2

G20 20VT/BR

IGNITION SWITCH SENSE

3

F20 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

F20 20PK/WT (LHD)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

T751 20YL

FUSED IGNITION SWITCH OUTPUT (START)

5

A106 20LB/RD

FUSED B(+)

INLET AIR TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K21 18DB/LG

IAT SIGNAL

2

K900 20DB/DG

SENSOR GROUND

INPUT SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

T13 18DG/VT

SPEED SENSOR GROUND

2

T52 18DG/WT

INPUT SPEED SENSOR SIGNAL

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 87

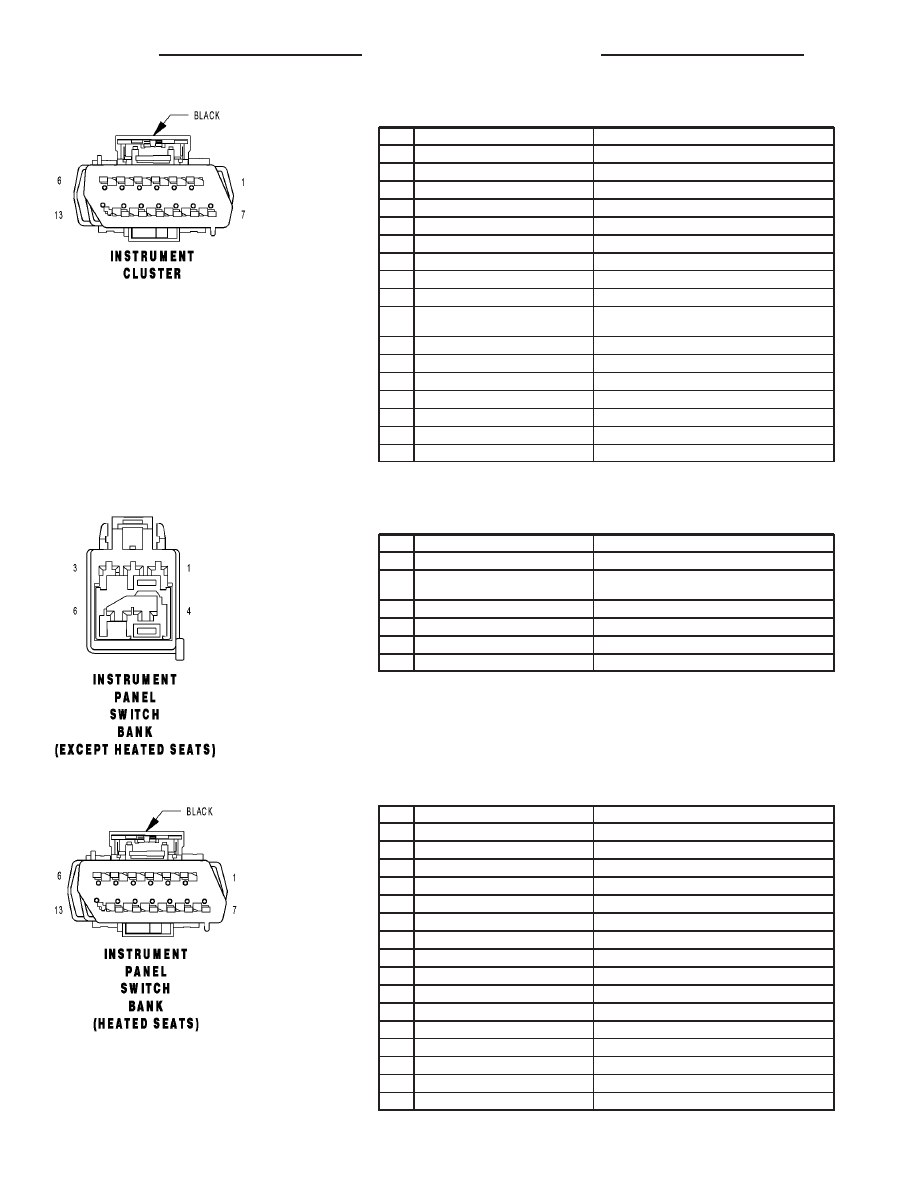

INSTRUMENT CLUSTER - BLACK 13 WAY

CAV

CIRCUIT

FUNCTION

1

E13 20OR/WT

PANEL LAMPS DRIVER

2

L160 20WT/TN (EXCEPT EXPORT)

RIGHT TURN INDICATOR DRIVER

2

G700 20VT/YL (EXPORT LATE BUILD)

SUPPLEMENTAL HEAT INDICATOR SENSE

3

G7 20VT/GY (EXPORT)

LOW OIL PRESSURE INDICATOR DRIVER

4

G3 20VT/LB (EXPORT)

MALFUNCTION INDICATOR LAMP DRIVER

5

L134 20WT/GY (EXPORT)

HIGH BEAM INDICATOR DRIVER

6

A701 18BR/RD

FUSED B(+) (HAZARD)

7

Z108 18BK/LG

GROUND

8

L161 20WT/LG (EXCEPT EXPORT)

LEFT TURN INDICATOR DRIVER

8

G700 20VT/YL (EXPORT EARLY
BUILD)

SUPPLEMENTAL HEAT INDICATOR SENSE

9

D25 20WT/VT

PCI BUS

10

B25 16DG/WT (EXCEPT EXPORT)

PARK BRAKE SWITCH SENSE

10

B25 18DG/WT (LHD EXPORT)

PARK BRAKE SWITCH SENSE

10

B25 20DG/WT (RHD)

PARK BRAKE SWITCH SENSE

11

G26 22VT/OR

CHIME DRIVER

12

G150 22VT/BR

INSTRUMENT CLUSTER WAKE UP SENSE

13

Z18 18BK/LB

GROUND

INSTRUMENT PANEL SWITCH BANK (EXCEPT HEATED SEATS) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

E14 20OR/TN

PANEL LAMPS DRIVER

2

G104 20VT/GY (OCCUPANT SENSING)

PASSENGER AIRBAG ON/OFF INDICATOR LAMP
GROUND

3

F201 20PK/OR

ORC RUN-START DRIVER

4

L91 22WT/DB

HAZARD SWITCH SENSE

5

-

-

6

Z406 20BK/BR

GROUND

INSTRUMENT PANEL SWITCH BANK (HEATED SEATS) - BLACK 13 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

P8 22LG/WT (LHD)

PASSENGER HEATED SEAT SWITCH MUX

3

P7 20LG/DG (RHD)

DRIVER SEAT HEATER MUX SWITCH

4

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

5

P7 20LG/DG (LHD)

DRIVER SEAT HEATER MUX SWITCH

5

P8 22LG/WT (RHD)

PASSENGER HEATED SEAT SWITCH MUX

6

-

-

7

-

-

8

L91 22WT/DB (LHD)

HAZARD SWITCH SENSE

8

L91 20WT/DB (RHD)

HAZARD SWITCH SENSE

9

W26 22BR/DB

REAR WIPER SWITCH MUX

10

Z406 20BK/BR

GROUND

11

G926 22VT/WT

REAR WIPER SWITCH MUX RETURN

12

E14 20OR/TN

PANEL LAMPS DRIVER

13

-

-

8W - 80 - 88
