travel. This allows the power sliding door to stop and
reverse direction any time an obstruction is felt or
any of the command switches are operated (while
closing only). Battery voltage is supplied to the power
sliding door system through a 40 amp fuse, located in
the Integrated Power Module (IPM) assembly. The
child lockout switch prevents children from opening
or actuating the power sliding door system when
desired. In the unlikely event that the power sliding
door system develops a fault, the power sliding door
can still be operated manually from the interior or
exterior door handle, just like a standard manual
sliding door.

The power sliding door control module communi-

cates on the Programmable Communication Interface
(PCI) Data Bus Circuit. Therefore, the power sliding
door control module can generate and store its own
Diagnostic Trouble Codes (DTC). A diagnostic scan
tool, such as the DRB III

t is used to read and diag-

nose these trouble codes.

NOTE: It may be possible to generate Sliding Door
Diagnostic Trouble Codes during normal power
sliding door operation. Refer to the Body Diagnos-
tic Manual for a complete list of diagnostic routines.

For additional information, (Refer to 8 - ELECTRI-

CAL/POWER DOORS - OPERATION). Refer to the
appropriate wiring information for complete circuit
schematic or connector pin-out information.

WARNING: BE CERTAIN TO READ ALL WARNINGS
AND CAUTIONS IN POWER SLIDING DOOR OPER-
ATION BEFORE ATTEMPTING ANY SERVICE OF
THE POWER SLIDING DOOR SYSTEM OR COMPO-
NENTS.

OPERATION

With the push of a power sliding door open/close

command switch (key fob, overhead console or B-pil-
lar mounted) a signal is sent out to the Body Control
Module (BCM). The BCM then sends a signal out on
the Programmable Communication Interface (PCI)
Data Bus circuit to the power sliding door module.
The power sliding door module then signals the
power sliding door latch to release the door to the
unlatched and movable position. The motor then
starts an open cycle.

During the door cycle, if the power sliding door

module detects sufficient resistance to door travel,
such as an obstruction in the door’s path, the power
sliding door module will immediately stop door move-
ment and reverse door travel to the full open or
closed position. The ability for the power sliding door
module to detect resistance to door travel is accom-
plished by hall effect sensors detecting the door
motor speed.

The power sliding door control module has the abil-

ity to learn. Anytime a door is opened or closed using
the power sliding door system the module learns
from its cycle. If a replacement power sliding door
component is installed or a door adjustment is made,
the module must re-learn the effort required to open
or close the door. A learn cycle can be performed with
a complete cycle of the door, using any one of the
command switches or with the DRB III

t, or equiva-

lent scan tool. (Refer to 8 - ELECTRICAL/POWER
DOORS

-

STANDARD

PROCEDURE

-

LEARN

CYCLE) for detailed instructions.

The power sliding door system is designed with a

number of system inhibitors. These inhibitors are
necessary for safety and/or feasibility of the power
sliding door system. The power sliding door system
inhibitors are:

• The power sliding door must be in the full open

or closed position in order for the power sliding door
system to start a cycle. If the door is not in this posi-
tion (based on the input from the full open, pawl or
ratchet switches) the door control module will not
respond to command switch inputs.

• The transmission must be in park or neutral

in order for the power sliding door system to start a
cycle.

• The child lockout switch must be in the

“UNLOCKED” position in order for the power sliding
door systems B-pillar switches to function.

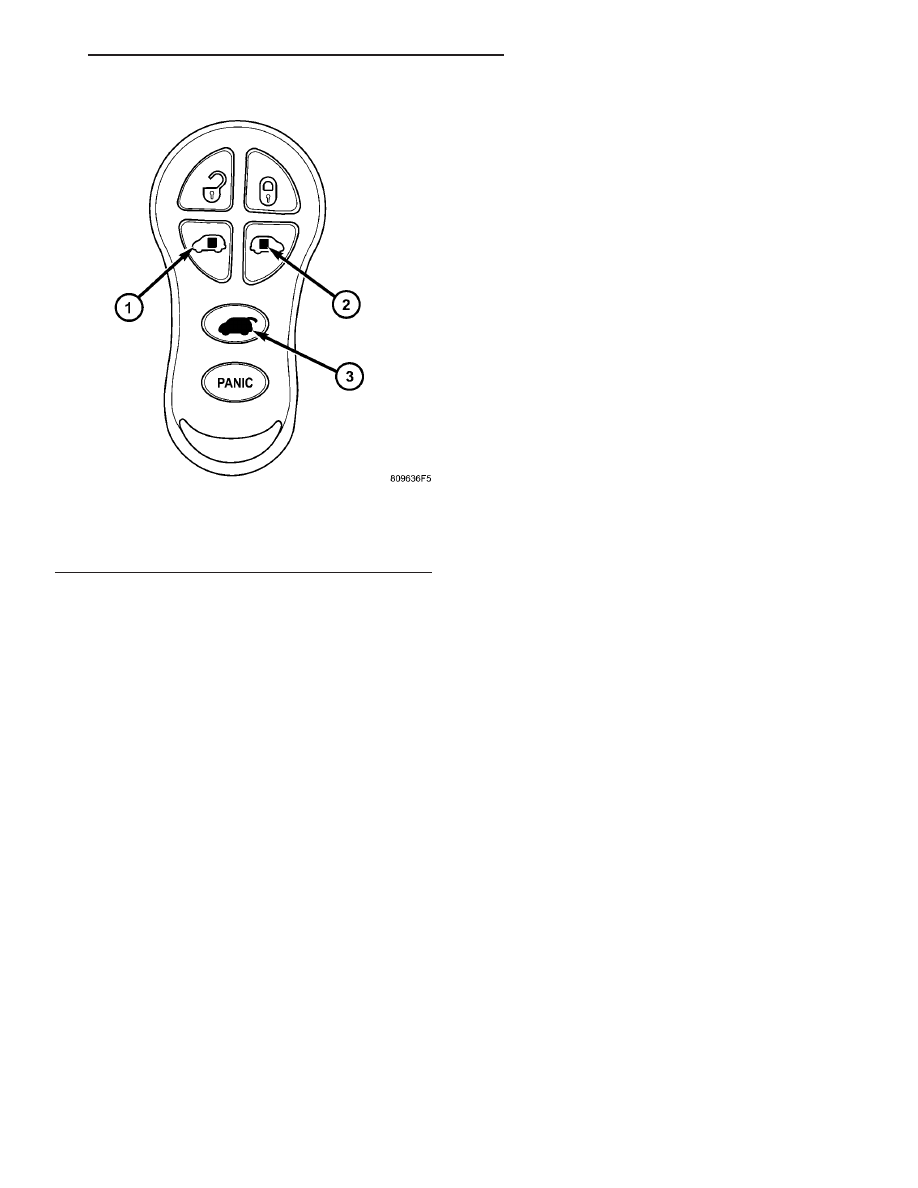

Fig. 1 KEY FOB

1 - LEFT SLIDING DOOR SWITCH
2 - RIGHT SLIDING DOOR SWITCH
3 - LIFTGATE SWITCH

RS

POWER SLIDING DOOR SYSTEM

8N - 41

POWER SLIDING DOOR SYSTEM (Continued)

• If multiple obstacles are detected during the

same power open or close cycle the power sliding
door may go into full manual mode.

• If severe Diagnostic Trouble Codes (DTC) are

stored in the power sliding door control module the
power sliding door may go into full manual mode.

• Due to the high pressure created in the passen-

ger compartment with the blower motor on high, the
power sliding door may not complete a power close
cycle unless a window is cracked, allowing the pres-
sure to escape. This situation will only be experi-
enced on some vehicles, or vehicles with brand new
side door weather seals installed.

• The fuel tank filler door must be in the closed

position. Due to the sliding door interference with
the open fuel tank filler door, a mechanical linkage
prevents the side door from opening and striking the
fuel door. Refer to the Body section of this manual for
detailed information on the fuel door lockout feature.

POWER SLIDING DOOR SYSTEM WARNINGS

WARNING: ALWAYS DISCONNECT THE NEGATIVE
BATTERY

CABLE

BEFORE

ATTEMPTING

ANY

POWER SLIDING DOOR SYSTEM SERVICE.

WARNING: EXTREME CARE MUST BE TAKEN TO
PREVENT OBJECTS FROM ENTERING THE DOORS
PATH ONCE THE DOOR REACHES THE CINCH
MOTOR

CONTACT

(APPROXIMATELY

1

INCH

BEFORE

FULLY

CLOSED).

NEVER

PLACE

OBJECTS IN THE POWER SLIDING DOOR WHEN
CINCHING CLOSED. THE OBSTACLE DETECTION
FUNCTION IS INOPERATIVE DURING THE CINCH
PHASE AND DAMAGE TO THE VEHICLE, POWER
SLIDING

DOOR

SYSTEM

OR

COMPONENTS

AND/OR PERSONAL INJURY MAY OCCUR.

WARNING: NEVER ATTEMPT TO ENTER OR EXIT
THE VEHICLE WHILE THE POWER SLIDING DOOR
IS IN MOTION. YOU COULD DAMAGE THE POWER
SLIDING

DOOR

SYSTEM

OR

COMPONENTS

AND/OR CAUSE PERSONAL INJURY.

WARNING: NEVER ATTEMPT TO DRIVE AWAY WITH
THE POWER SLIDING DOOR IN MOTION. YOU
COULD DAMAGE THE POWER SLIDING DOOR SYS-
TEM

OR

COMPONENTS AND/OR

CAUSE

PER-

SONAL INJURY.

DIAGNOSIS AND TESTING

POWER SLIDING DOOR SYSTEM

The power sliding door system contains many com-

ponents and modules. In order to obtain conclusive
testing, the Programmable Communications Interface
(PCI) data bus network and all of the electronic mod-
ules that provide inputs to, or receive outputs from
the power sliding door system must be checked.

The power sliding door system was designed to be

diagnosed with an appropriate diagnostic scan tool,
such as the DRB III

t. The most reliable, efficient,

and accurate means to diagnose the power sliding
door system requires the use of a DRB III

t scan tool

and the proper Body Diagnostic Procedures manual.
The DRB III

t can be used to observe various switch

statuses throughout the power sliding door system to
help the technician diagnose a defective switch or
component. The DRB III

t can also be used to actuate

various components throughout the power sliding
door system to help the technician diagnose a defec-
tive component.

Before any testing of the power sliding door system

is attempted, the battery should be fully charged, all
built-in power sliding door system inhibitors read
and understood (Refer to 8 - ELECTRICAL/POWER
DOORS - OPERATION) and all wire harness and
ground connections inspected around the affected
areas on the vehicle.

The following are quick reference diagnostic tables

to help when diagnosing and testing the power slid-
ing door system.

8N - 42

POWER SLIDING DOOR SYSTEM

RS

POWER SLIDING DOOR SYSTEM (Continued)

POWER SLIDING DOOR SYSTEM DIAGNOSIS

CONDITION

POSSIBLE CAUSES

CORRECTION

Door opens unexpectedly

Inoperative sliding door control
module or Body Control Module
(BCM)

Disconnect then reconnect battery negative
cable to reset module. Cycle door, if no
function exists check for loose wire
connections, Refer to the Body Diagnostic
Manual for detailed procedures

Inoperative latch assembly

Check wiring/cable connections

Check for trouble codes, replace latch if
necessary

Inoperative open/close command
switch

Check for shorted or defective switch

Inoperative striker

Striker misaligned or loose

Striker damaged

Replace striker if necessary

Door will not open manually
using inside handle

The child lock out switch is in the

9

LOCKED

9

position

Ensure the child lock out switch is in the

9

UNLOCKED

9

position

Inoperative inside handle assembly

Check for broken inside handle assembly

Check cable connections at latch and
handle assembly

Check for binds or kinks in cable.

Check for foreign matter preventing the
operation of handle assembly

Replace the handle if necessary

Inoperative latch assembly

Check cable connections

Check for foreign matter preventing the
operation of latch assembly

Replace latch if necessary

Inoperative inside handle cable
assembly

Check cable for binding

Check cable for broken condition

Replace the cable, if necessary

Binding or sticking of components

Check for foreign matter preventing the
operation of door

Establish location of binding

Replace necessary components

Door will not open manually
using outside handle

Inoperative outside handle assembly

Check for broken outside handle assembly

Check cable connections at latch and
handle assembly.

Check for binds or kinks in cable.

RS

POWER SLIDING DOOR SYSTEM

8N - 43

POWER SLIDING DOOR SYSTEM (Continued)

CONDITION

POSSIBLE CAUSES

CORRECTION

Check for foreign matter preventing the
operation of handle assembly

Replace the handle if necessary

Inoperative latch assembly

Check cable connections

Check for foreign matter preventing the
operation of latch assembly

Replace latch assembly, if necessary

Inoperative outside handle cable
assembly

Check cable for binding

Check cable for broken condition

Replace the cable, if necessary

Binding or sticking of components

Check for foreign matter preventing the
operation of door

Establish location of binding

Replace necessary components

Sliding door will not
open/close manually

Binding or sticking of components

Establish location of binding. Disconnect
flex drive and recheck. Replace necessary
components

Inoperative latch assembly

Check cable connections

Check for foreign matter preventing the
operation of latch assembly

Replace latch assembly, if necessary

Sliding door will not
open/close under power

Binding or sticking of components

Open and close door manually to assess
binding or high effort to move door.
Establish location of binding and replace
necessary components

Inoperative sliding door control
module or BCM

Disconnect then reconnect battery negative
cable to reset module. Cycle door, if no
function exists check for loose wire
connections, see Body Diagnostic Manual
for detailed procedures

Inoperative latch assembly

Check for blown fuse and wire connections

Check cable connections

Check for foreign matter preventing the
operation of latch assembly

Troubleshoot using body diagnostic manual

Replace latch assembly, if necessary

Inoperative motor assembly

Troubleshoot using body diagnostic manual

Inoperative full open switch
assembly

Troubleshoot using body diagnostic manual

Inoperative flex drive assembly

Disconnect flex drive and check for broken
condition

8N - 44

POWER SLIDING DOOR SYSTEM

RS

POWER SLIDING DOOR SYSTEM (Continued)
