Chrysler RG Voyager. Manual - part 443

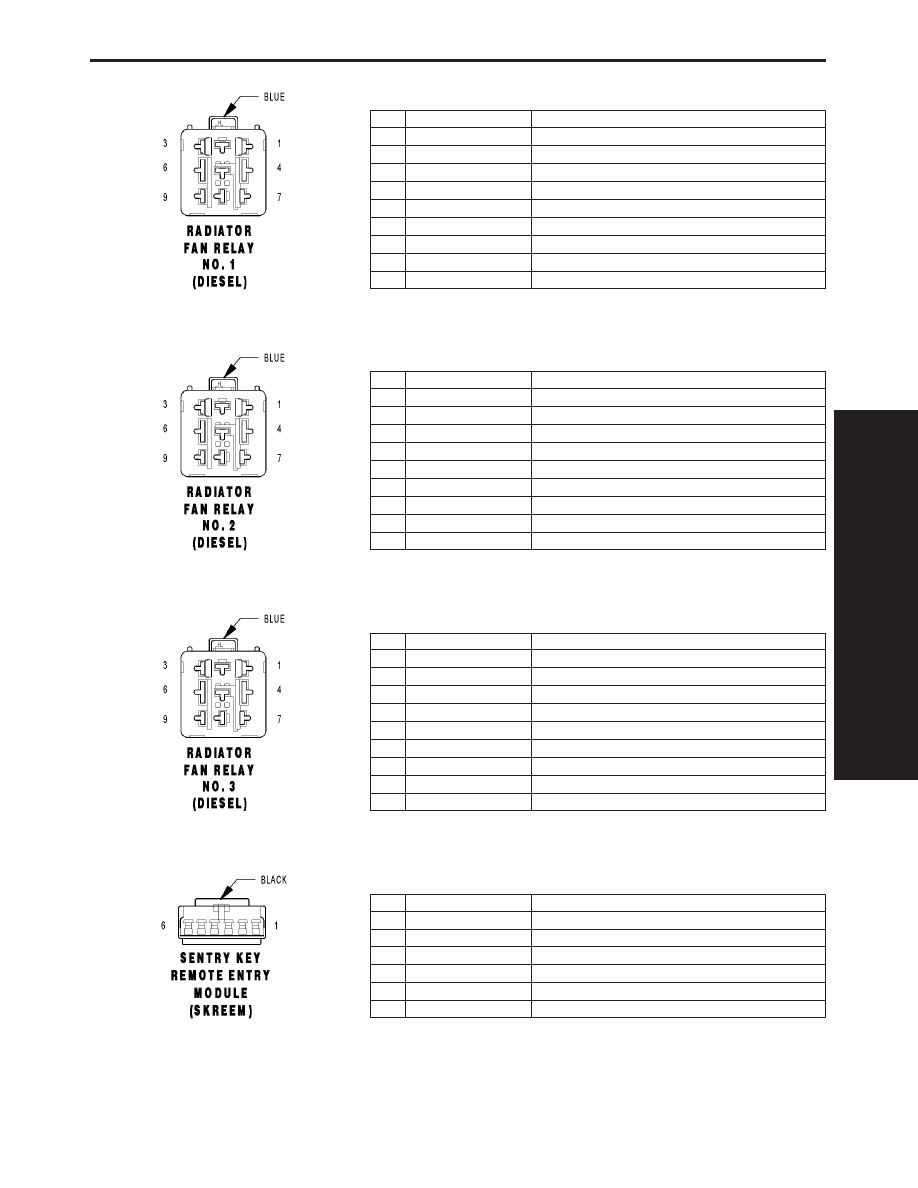

RADIATOR FAN RELAY NO. 1 (DIESEL) - BLUE 9 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

N201 12DB/LG

RADIATOR FAN RELAY NO. 1 OUTPUT

3

-

-

4

K342 16BR/WT

ECM/PCM RELAY OUTPUT

5

-

-

6

N210 18DB/DG

LOW SPEED RADIATOR FAN RELAY CONTROL

7

-

-

8

A201 12RD/LG

FUSED B(+)

9

-

-

RADIATOR FAN RELAY NO. 2 (DIESEL) - BLUE 9 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

N112 12DB/OR

RADIATOR FAN RELAY NO. 2 AND NO. 3 COMMON OUTPUT

3

-

-

4

K342 16BR/WT

ECM/PCM RELAY OUTPUT

5

-

-

6

N122 18DB/YL

HIGH SPEED RADIATOR FAN DUAL RELAY CONTROL

7

-

-

8

A112 12OR/RD

FUSED B(+)

9

-

-

RADIATOR FAN RELAY NO. 3 (DIESEL) - BLUE 9 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z823 12BK/DG

GROUND

3

-

-

4

K342 16BR/WT

ECM/PCM RELAY OUTPUT

5

N112 12DB/OR

RADIATOR FAN RELAY NO. 2 AND NO. 3 COMMON OUTPUT

6

N122 18DB/YL

HIGH SPEED RADIATOR FAN DUAL RELAY CONTROL

7

-

-

8

N202 12DB/OR

RADIATOR FAN NO. 1 CONTROL

9

-

-

SENTRY KEY REMOTE ENTRY MODULE (SKREEM) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

F20 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z120 22BK/WT

GROUND

6

A114 20GY/RD

FUSED B(+) (I.O.D.)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

275

CONNECTOR PINOUTS

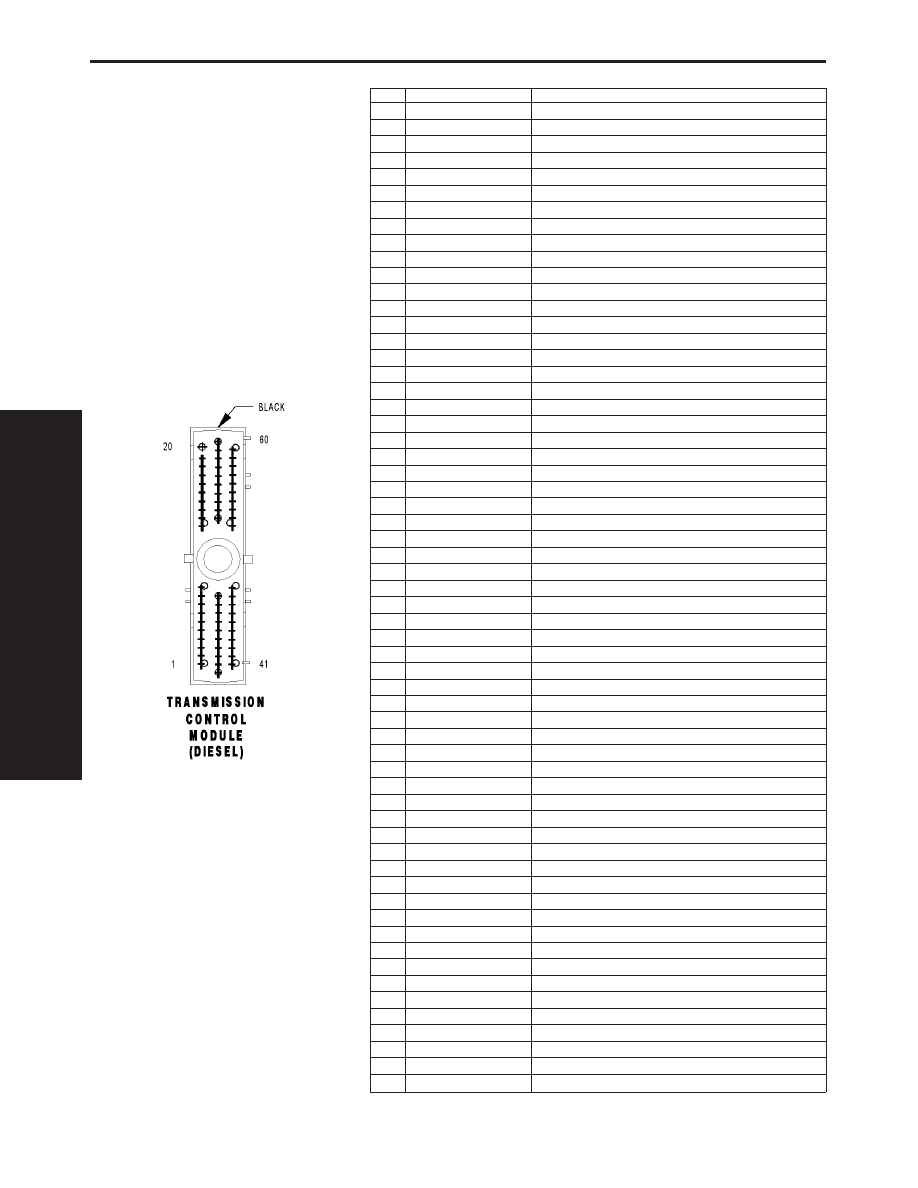

TRANSMISSION CONTROL MODULE (DIESEL) - BLACK

CAV

CIRCUIT

FUNCTION

1

T1 18DG/LB

TRS T1 SENSE

2

-

-

3

T3 18DG/DB

TRS T3 SENSE

4

-

-

5

-

-

6

K24 20BR/LB

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

7

D15 20DG/YL

SCI TRANSMIT (TCM)

8

T751 20YL

FUSED IGNITION SWITCH OUTPUT (START)

9

T9 18DG/TN

OVERDRIVE PRESSURE SWITCH SENSE

10

T10 20DG/LG

TORQUE MANAGEMENT REQUEST SENSE

11

F1 18PK/WT

FCM OUTPUT (UNLOCK-RUN-START)

12

K23 20BR/OR

ACCELERATOR PEDAL POSITION SENSOR SIGNAL NO. 2

13

T13 18DG/VT

SPEED SENSOR GROUND

14

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

15

T15 18YL/BR

TRANSMISSION CONTROL RELAY CONTROL

16

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

17

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

18

-

-

19

T19 18YL/DB

2-4 SOLENOID CONTROL

20

T20 18DG/WT

L/R SOLENOID CONTROL

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

-

-

31

-

-

32

-

-

33

-

-

34

-

-

35

-

-

36

-

-

37

-

-

38

-

-

39

-

-

40

-

-

41

T41 18DG/GY

TRS T41 SENSE

42

T42 18DG/YL

TRS T42 SENSE

43

D25 18WT/VT

PCI BUS

44

-

45

-

46

D123 20WT/OR

SCI RECEIVE (TCM)

47

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

48

-

-

49

-

-

50

T50 18YL/TN

LOW/REVERSE PRESSURE SWITCH SENSE

51

K900 20DB/DG

SENSOR GROUND

52

T52 18DG/WT

INPUT SPEED SENSOR SIGNAL

53

Z132 16BK/YL

GROUND

54

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

55

-

-

56

A104 18YL/RD

FUSED B(+)

57

Z133 16BK/LG

GROUND

58

N7 20DB/OR

VEHICLE SPEED SENSOR SIGNAL

59

T59 18YL/LB

UNDERDRIVE SOLENOID CONTROL

60

T60 18YL/GY

OVERDRIVE SOLENOID CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

276

CONNECTOR PINOUTS

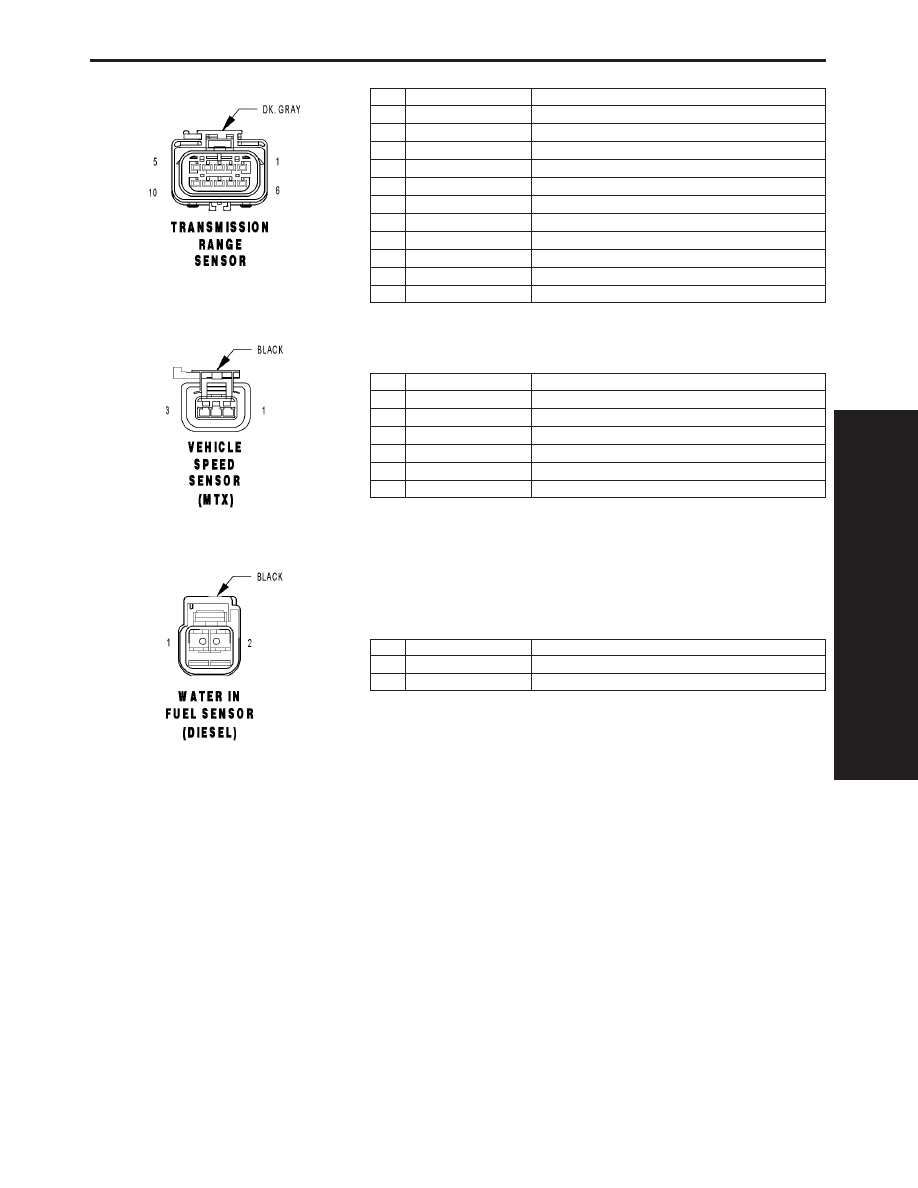

TRANSMISSION RANGE SENSOR - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

T13 18DG/VT

SPEED SENSOR GROUND

4

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

5

T41 18DG/GY (DIESEL)

TRS T41 SENSE

6

-

-

7

T1 18DG/LB

TRS T1 SENSE

8

T3 18DG/DB

TRS T3 SENSE

9

T42 18DG/YL

TRS T42 SENSE

10

T41 20DG/GY (DIESEL)

TRS T41 SENSE

10

T41 18DG/GY (GAS)

TRS T41 SENSE

VEHICLE SPEED SENSOR (MTX) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL (2.4L)

5 VOLT SUPPLY

1

F202 18PK/GY (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

K900 18DB/DG (2.4L)

SENSOR GROUND

2

K900 20DB/DG (DIESEL)

SENSOR GROUND

3

N7 18DB/OR (2.4L)

VEHICLE SPEED SIGNAL

3

N7 20DB/OR (DIESEL)

VEHICLE SPEED SENSOR SIGNAL

WATER IN FUEL SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F853 20LG/RD

WATER IN FUEL SENSOR SIGNAL

2

K900 18RD

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

277

CONNECTOR PINOUTS
