Chrysler RG Voyager. Manual - part 442

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

271

CONNECTOR PINOUTS

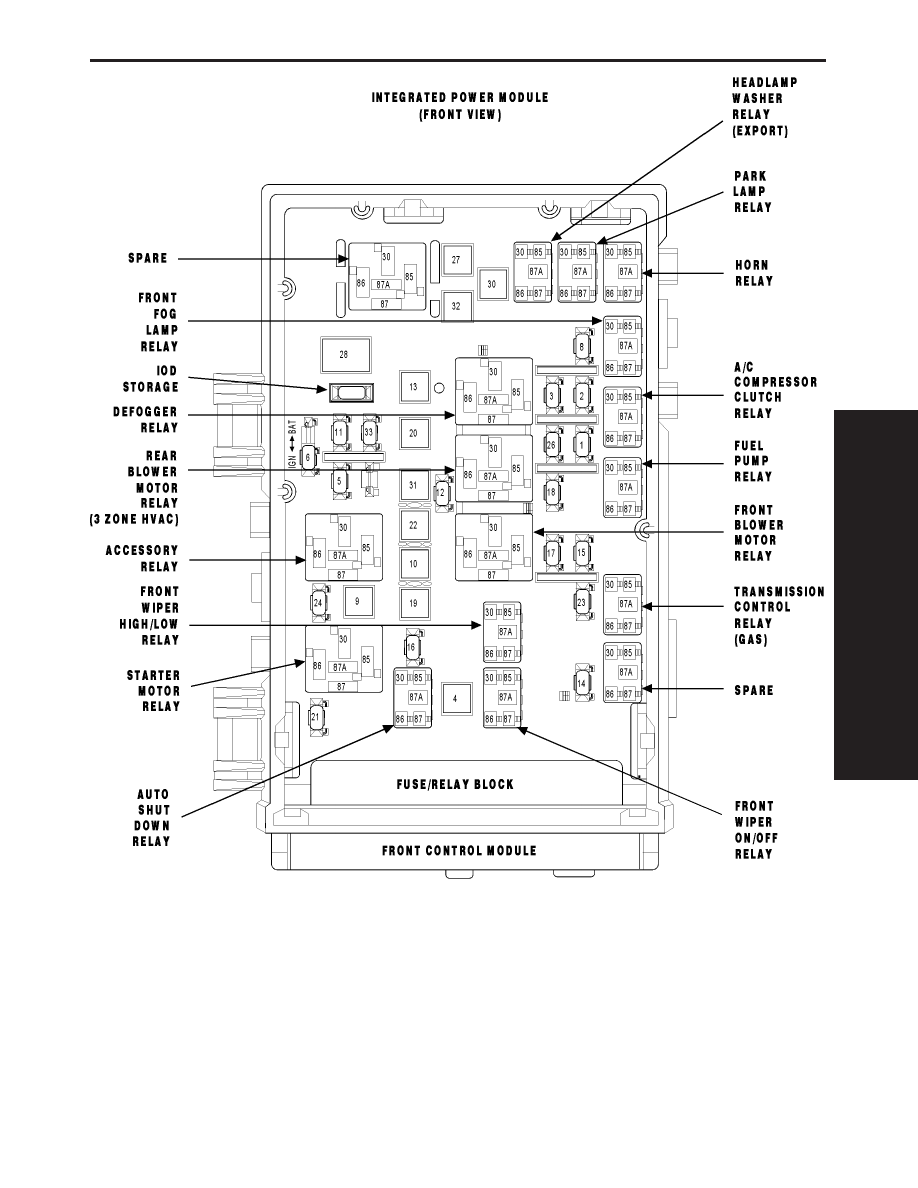

FUSES (IPM)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

20A

INTERNAL

FUSED B(+)

2

15A

INTERNAL

FUSED PARK LAMP RELAY OUTPUT

3

15A

INTERNAL

FUSED PARK LAMP RELAY OUTPUT

4

30A

INTERNAL

FUSED B(+)

5

20A

F306 16DB/PK

FUSED ACCESSORY RELAY OUTPUT

6

20A

F307 16LB/PK (ACCESSORY RELAY POSITION)

FUSED ACCESSORY RELAY OUTPUT

6

20A

F307 16LB/PK (BATTERY POSITION)

FUSED B(+)

8

20A

INTERNAL

FUSED B(+)

9

40A

INTERNAL

FUSED B(+)

10

40A

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

11

20A

F302 18GY/PK

FUSED ACCESSORY RELAY OUTPUT

12

25A

C51 12LB/BR

FUSED REAR BLOWER MOTOR RELAY OUTPUT

13

40A

C15 12DB/WT

FUSED DEFOGGER RELAY OUTPUT

14

20A

INTERNAL

FUSED B(+) (I.O.D.)

15

20A

INTERNAL (DIESEL)

FUSED B(+)

15

20A

INTERNAL (EATX)

FUSED B(+)

16

25A

INTERNAL

FUSED B(+)

17

20A

INTERNAL

FUSED B(+)

18

15A

INTERNAL

FUSED B(+)

19

40A

A101 12VT/RD

FUSED B(+)

20

30A

A102 12WT/RD

FUSED B(+)

21

25A

A111 12DG/RD

FUSED B(+)

22

40A

A110 12OR/RD

FUSED B(+)

23

10A

A106 20LB/RD

FUSED B(+)

24

20A

A701 16BR/RD

FUSED B(+) (HAZARD)

26

20A

A103 18GY/RD

FUSED B(+)

27

40A

A112 12OR/RD

FUSED B(+)

28

40A

F30 12PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

30

40A

INTERNAL (EXPORT)

FUSED B(+)

31

40A

A113 12WT/RD

FUSED B(+)

32

40A

A115 12YL/RD

FUSED B(+)

33

15A

INTERNAL

FUSED ACCESSORY RELAY OUTPUT

A/C COMPRESSOR CLUTCH RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

C13 20LB/OR (DIESEL)

A/C COMPRESSOR CLUTCH RELAY CONTROL

85

C13 18LB/OR (GAS)

A/C CLUTCH RELAY CONTROL

86

K342 16BR/WT (DIESEL)

ECM/PCM RELAY OUTPUT

86

F202 20PK/GY (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

87

C3 20DB/YL

A/C COMPRESSOR CLUTCH RELAY OUTPUT

87A

-

-

ECM/PCM RELAY (DIESEL)

CAV

CIRCUIT

FUNCTION

30

K342 16BR/WT

ECM/PCM RELAY OUTPUT

85

K51 20BR/WT

ECM/PCM RELAY CONTROL

86

INTERNAL

FUSED B(+)

87

INTERNAL

FUSED B(+)

87A

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

272

CONNECTOR PINOUTS

LIFT PUMP RELAY (DIESEL)

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

N21 20DB/TN

LIFT PUMP RELAY CONTROL

86

F202 18PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

87

N2 18DB/YL

LIFT PUMP RELAY OUTPUT

87A

-

-

STARTER MOTOR RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

T752 20DG/OR (DIESEL)

STARTER MOTOR RELAY CONTROL

85

T752 18DG/OR (GAS)

STARTER MOTOR RELAY CONTROL

86

INTERNAL

FUSED IGNITION SWITCH OUTPUT (START)

87

T750 12YL/GY

STARTER MOTOR RELAY OUTPUT

87A

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

273

CONNECTOR PINOUTS

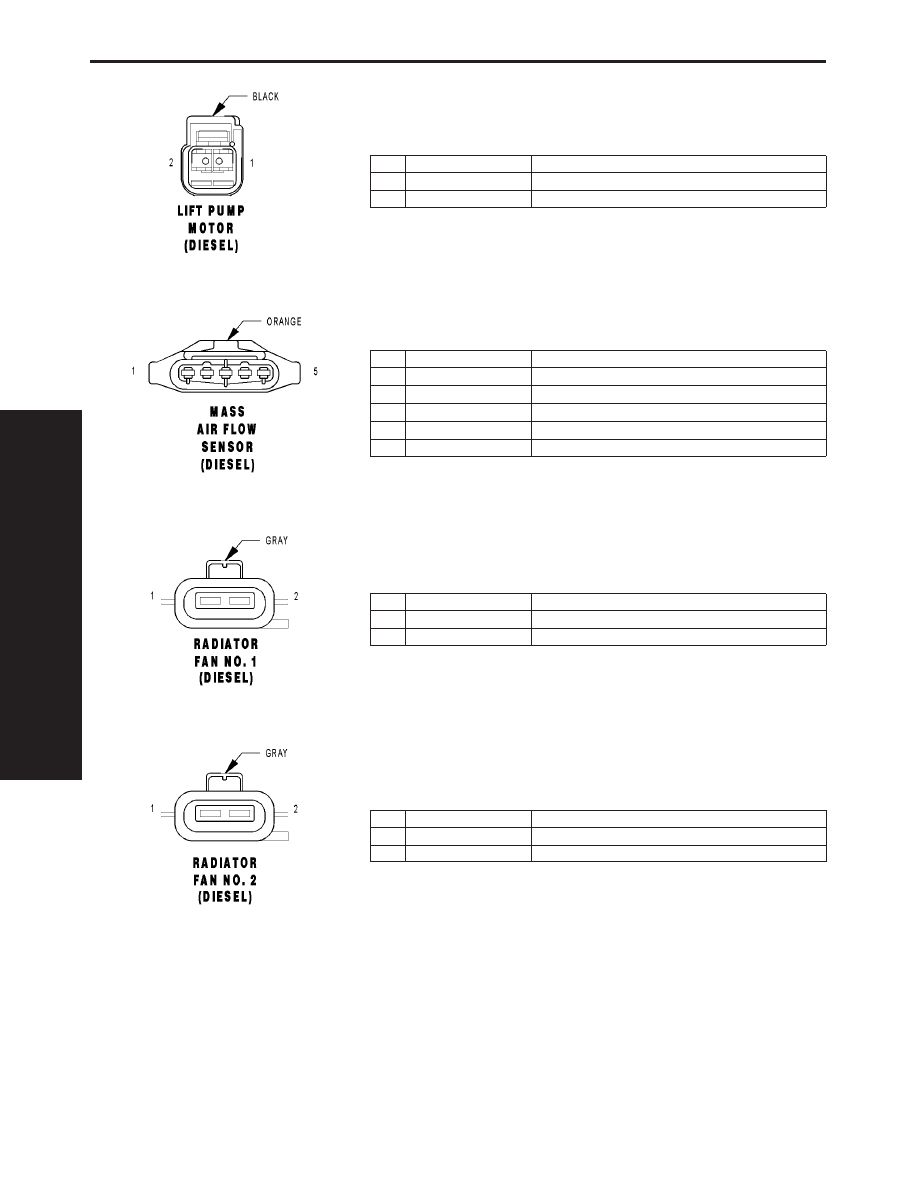

LIFT PUMP MOTOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

N2 18OR

LIFT PUMP RELAY OUTPUT

2

Z201 18OR

GROUND

MASS AIR FLOW SENSOR (DIESEL) - ORANGE 5 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K342 16BR/WT

ECM/PCM RELAY OUTPUT

3

K957 20BK/OR

MASS AIR FLOW SENSOR GROUND

4

F855 20PK/YL

SENSOR REFERENCE VOLTAGE A

5

K55 20DB/OR

MASS AIR FLOW SENSOR SIGNAL

RADIATOR FAN NO. 1 (DIESEL) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

N201 12DB/LG

RADIATOR FAN RELAY NO. 1 OUTPUT

2

N202 12DB/OR

RADIATOR FAN NO. 1 CONTROL

RADIATOR FAN NO. 2 (DIESEL) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

N112 12DB/OR

RADIATOR FAN RELAY NO. 2 AND NO. 3 COMMON OUTPUT

2

Z823 12BK/DG

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

274

CONNECTOR PINOUTS
