(6) Install 1/2 synchro to fixture 8483. Insert 1st

gear blocker ring, friction cone, and reactor ring as
shown in (Fig. 275).

(7) Install intermediate shaft to synchro assembly

on fixture (Fig. 276). When installing 1/2 synchro-
nizer, make sure to align oil slots on synchro-
nizer hub face with oil hole in the shaft splined
hub journal. Line up friction cone and reactor ring

tabs to gear slots. Remove shaft assembly from fix-
ture.

(8) Install NEW 1/2 synchro snap ring (Fig. 277).

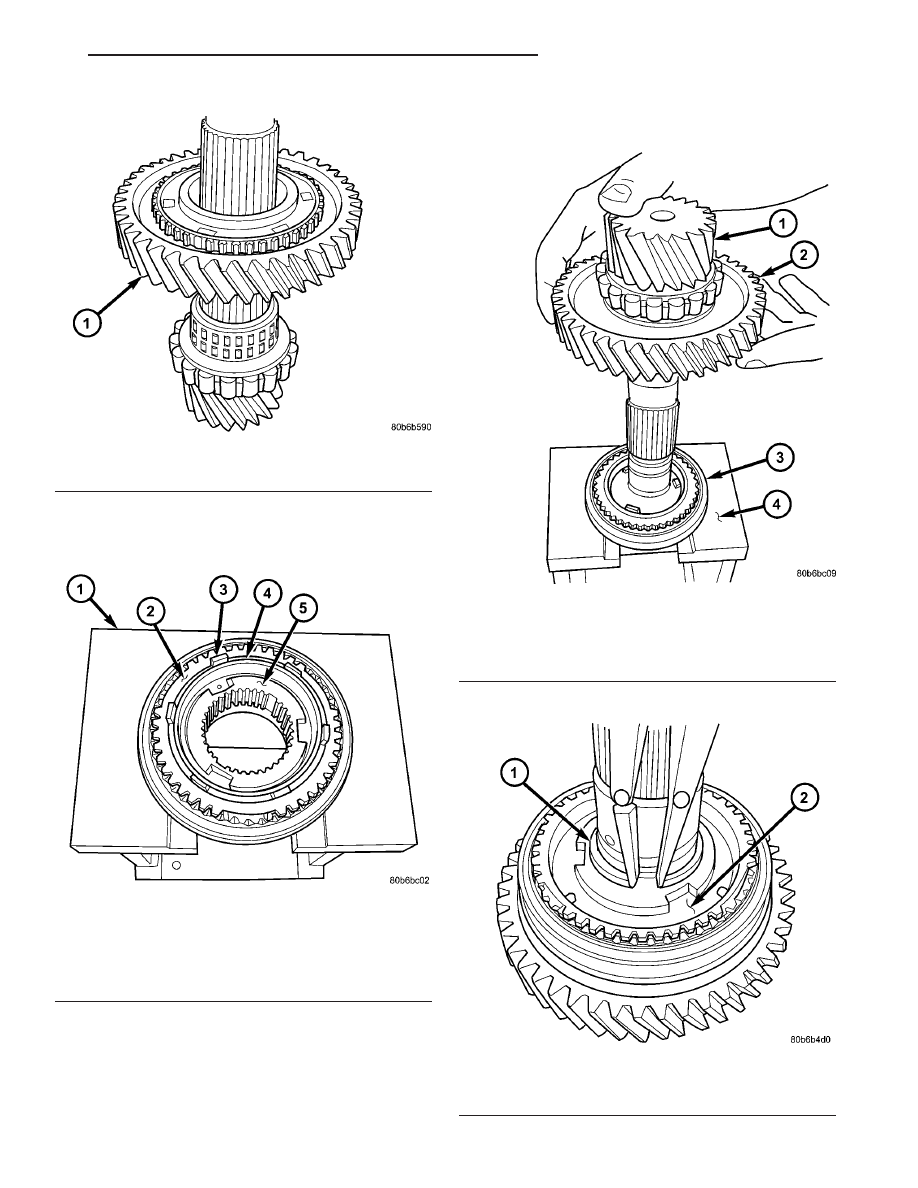

Fig. 274 1st Gear Installation

1 - 1ST GEAR

Fig. 275 1/2 Synchro on Fixture 8483

1 - FIXTURE 8483
2 - 1ST GEAR BLOCKER RING
3 - 1ST GEAR FRICTION CONE
4 - 1ST GEAR REACTOR RING
5 - 1/2 SYNCHRONIZER

Fig. 276 Install 1/2 Synchro to Intermediate Shaft

1 - INTERMEDIATE SHAFT
2 - 1ST GEAR
3 - 1/2 SYNCHRO ASSEMBLY
4 - FIXTURE 8483

Fig. 277 1/2 Synchro Snap Ring

1 - SNAP RING
2 - 1/2 SYNCHRO HUB

RS

T850 MANUAL TRANSAXLE

21 - 113

INTERMEDIATE SHAFT (Continued)

(9) Install 2nd gear blocker ring (Fig. 278).

(10) Install 2nd gear friction cone (Fig. 279).

(11) Install 2nd gear reactor ring (Fig. 280).

(12) Install 2nd gear and needle bearing to inter-

mediate shaft (Fig. 281) (Fig. 282).

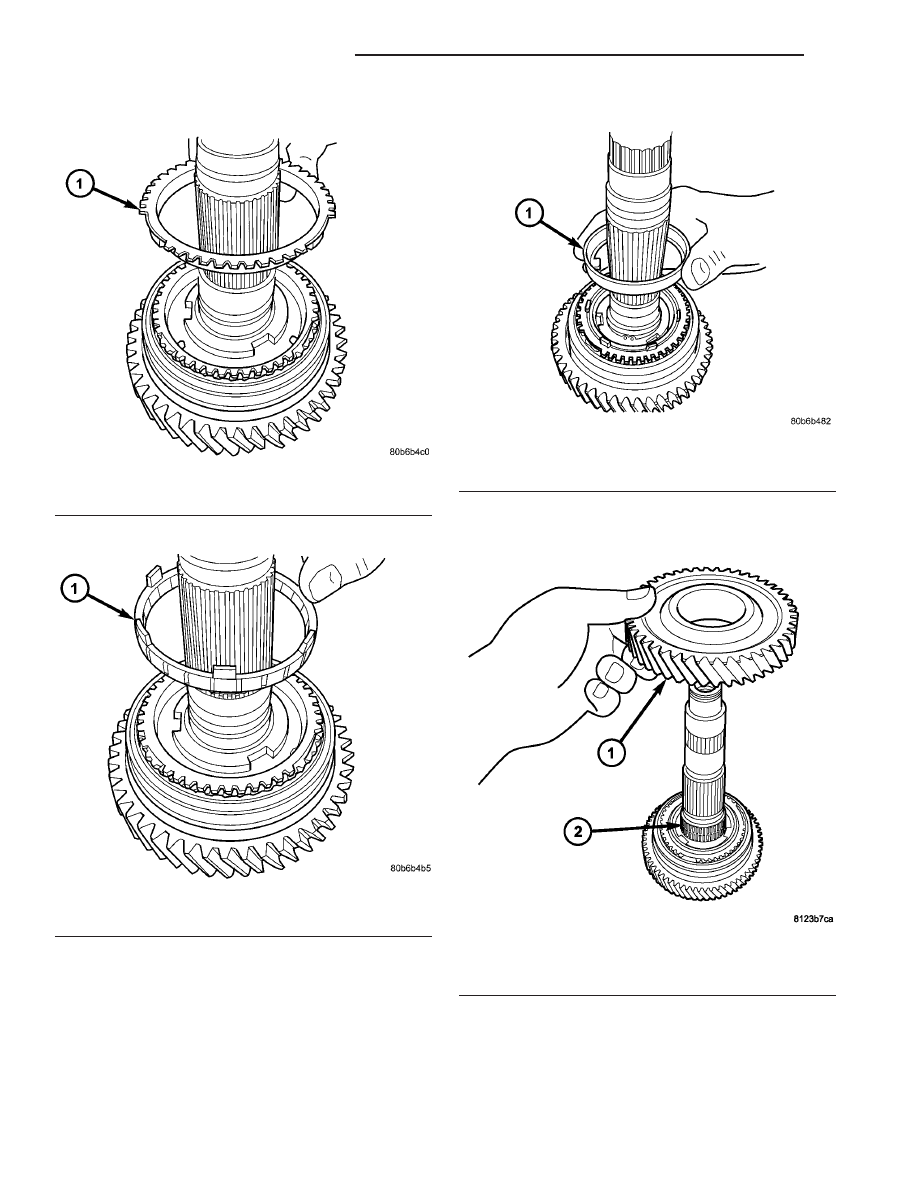

Fig. 278 2nd Gear Blocker Ring

1 - 2ND GEAR BLOCKER RING

Fig. 279 2nd Gear Friction Cone

1 - 2ND GEAR FRICTION CONE

Fig. 280 2nd Gear Reactor Ring

1 - 2ND GEAR REACTOR RING

Fig. 281 2nd Gear Removal/Installation

1 - 2ND GEAR
2 - NEEDLE BEARING

21 - 114

T850 MANUAL TRANSAXLE

RS

INTERMEDIATE SHAFT (Continued)

(13) Press 3/4 cluster gear onto intermediate shaft

using cup 8481 (Fig. 283).

(14) Install NEW 3/4 cluster gear snap ring (Fig.

284).

(15) Install 5th gear and needle bearing to inter-

mediate shaft (Fig. 285) (Fig. 286).

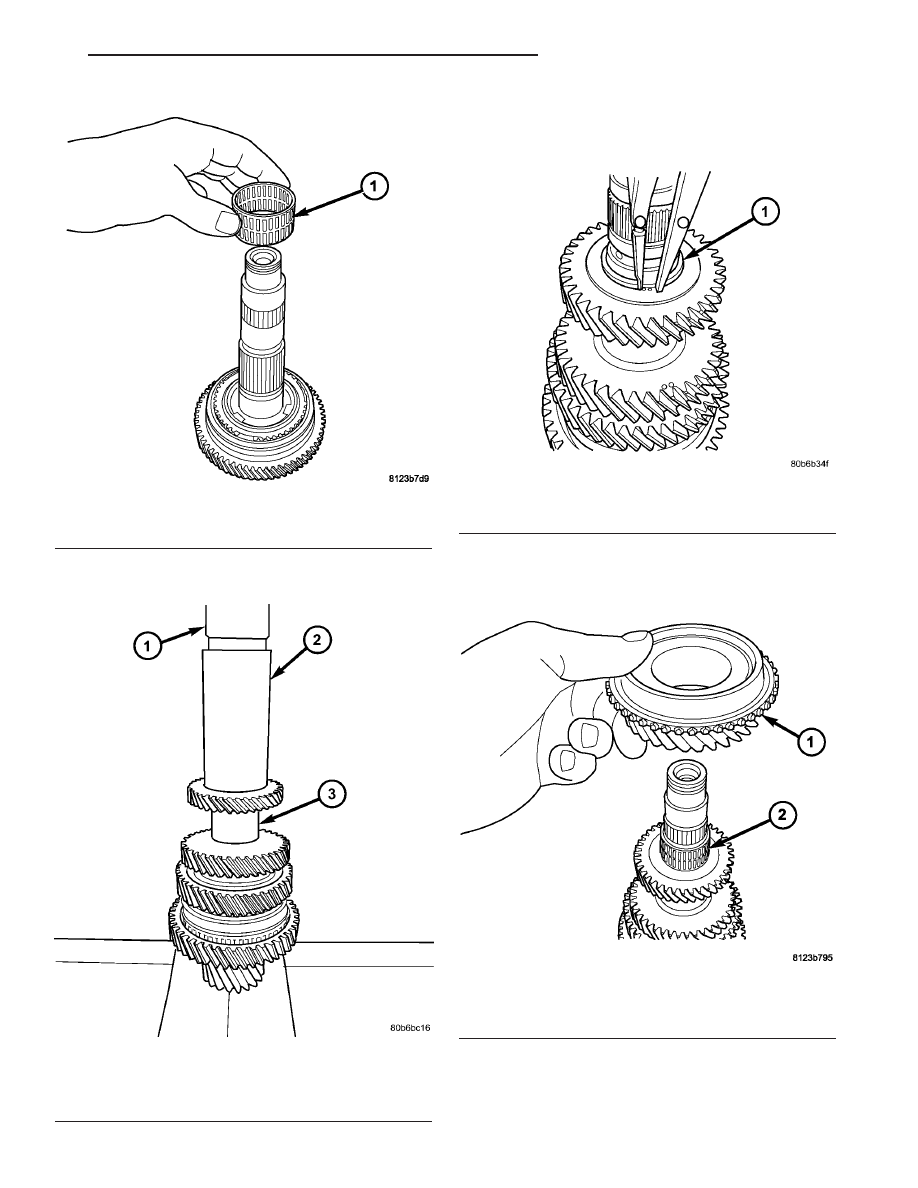

Fig. 282 2nd Gear Needle Bearing Removal/

Installation

1 - NEEDLE BEARING

Fig. 283 Install 3/4 Cluster Gear using Tool 8481

1 - ARBOR PRESS
2 - INSTALLER 8481
3 - 3/4 CLUSTER GEAR

Fig. 284 3/4 Cluster Gear Snap Ring

1 - SNAP RING

Fig. 285 5th Gear Removal/Installation

1 - 5TH GEAR
2 - NEEDLE BEARING

RS

T850 MANUAL TRANSAXLE

21 - 115

INTERMEDIATE SHAFT (Continued)

(16) Install 5th gear blocker ring to synchronizer

(Fig. 287).

(17) Install 5th gear synchronizer assembly to

intermediate shaft (Fig. 288). When installing 5/R
synchronizer, make sure to align oil slots on
synchronizer hub face with oil hole in the shaft
splined hub journal.

(18) Install NEW 5/R synchro snap ring (Fig. 289).

(19) Install reverse gear blocker ring (Fig. 290).

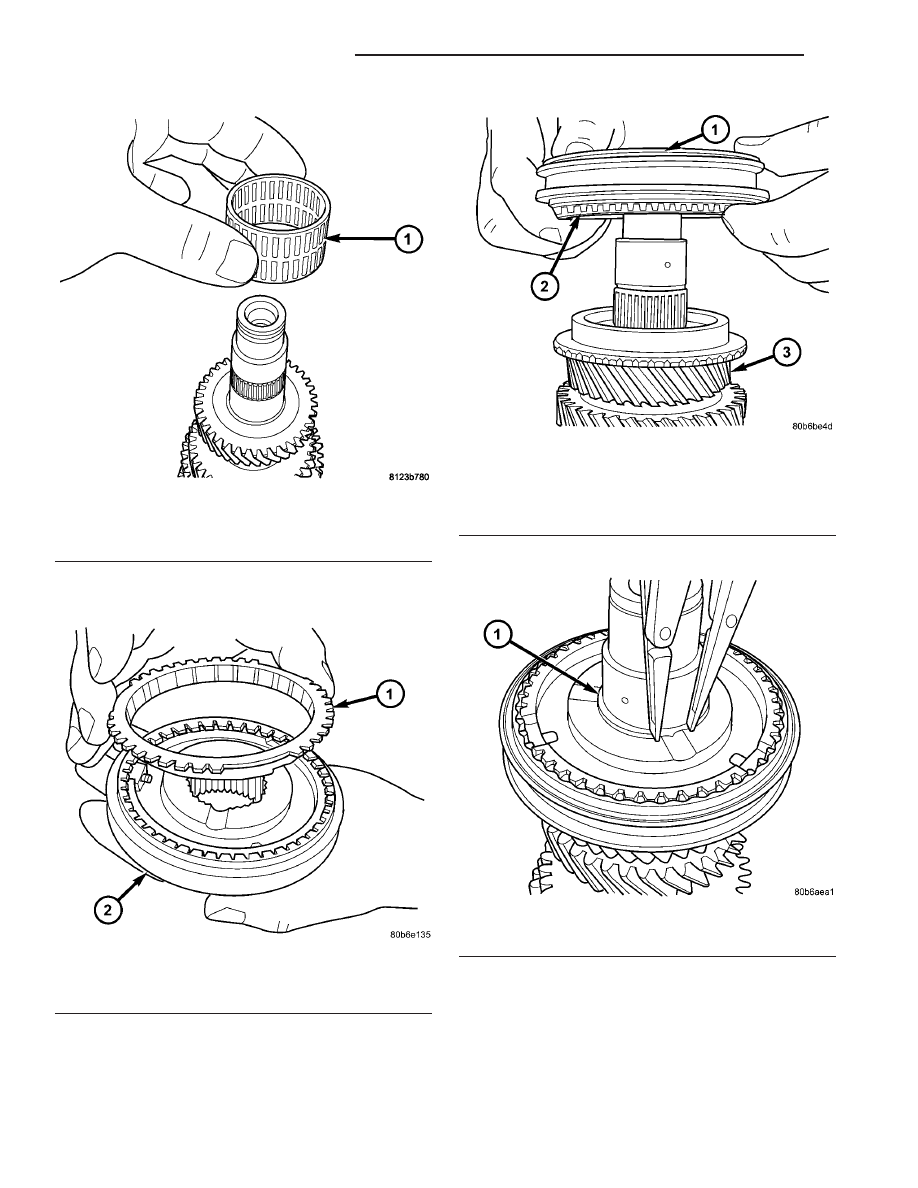

Fig. 286 5th Gear Needle Bearing Removal/

Installation

1 - 5TH GEAR NEEDLE BEARING

Fig. 287 5th Gear Blocker Ring to Synchro

1 - 5th GEAR BLOCKER RING
2 - 5/R SYNCHRONIZER

Fig. 288 Install 5/R Synchro and 5th Blocker Ring to

5th Gear

1 - 5/R SYNCHRONIZER
2 - 5TH GEAR BLOCKER RING
3 - 5TH GEAR

Fig. 289 5/R Synchro Snap Ring

1 - SNAP RING

21 - 116

T850 MANUAL TRANSAXLE

RS

INTERMEDIATE SHAFT (Continued)
