Chrysler RG Voyager. Manual - part 1021





(7) Remove 5th gear blocker ring (Fig. 246).

(8) Remove 5th gear and needle bearing (Fig. 247)

(Fig. 248).

(9) Remove 3/4 cluster gear snap ring (Fig. 249).

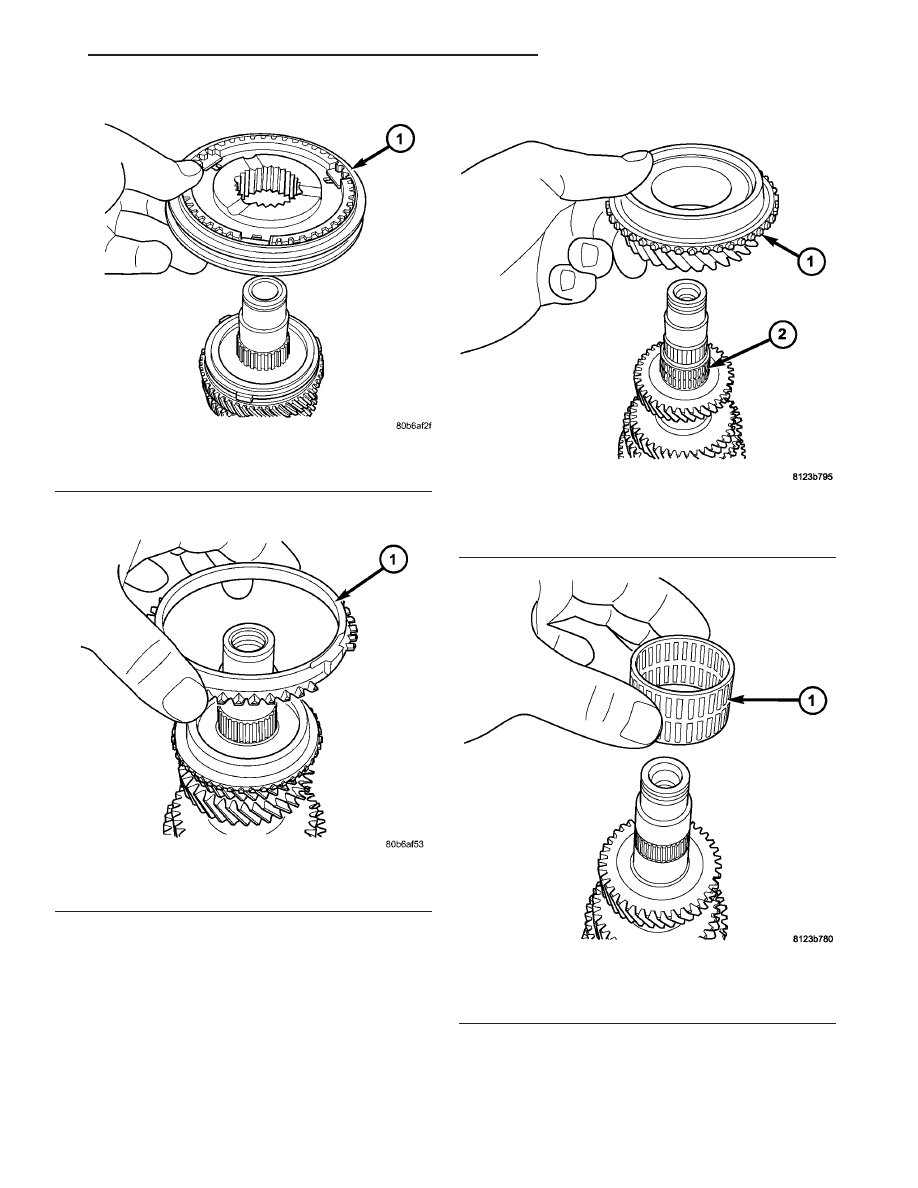

Fig. 245 5/R Synchronizer

1 - 5/R SYNCHRO ASSEMBLY

Fig. 246 5th Gear Blocker Ring

1 - 5th GEAR BLOCKER RING

Fig. 247 5th Gear Removal/Installation

1 - 5TH GEAR
2 - NEEDLE BEARING

Fig. 248 5th Gear Needle Bearing Removal/

Installation

1 - 5TH GEAR NEEDLE BEARING

RS

T850 MANUAL TRANSAXLE

21 - 105

INTERMEDIATE SHAFT (Continued)

(10) Install shaft assembly into fixture 8483, with

split collar 8483-3 oriented chamfer side up (Fig.
250). Place 8483-2 into position with chamfer side up
(Fig. 251).

(11) Using an arbor press, press intermediate shaft

out of 3/4 cluster gear (Fig. 252).

(12) Remove intermediate shaft from fixture and

remove 3/4 cluster gear from shaft (Fig. 253).

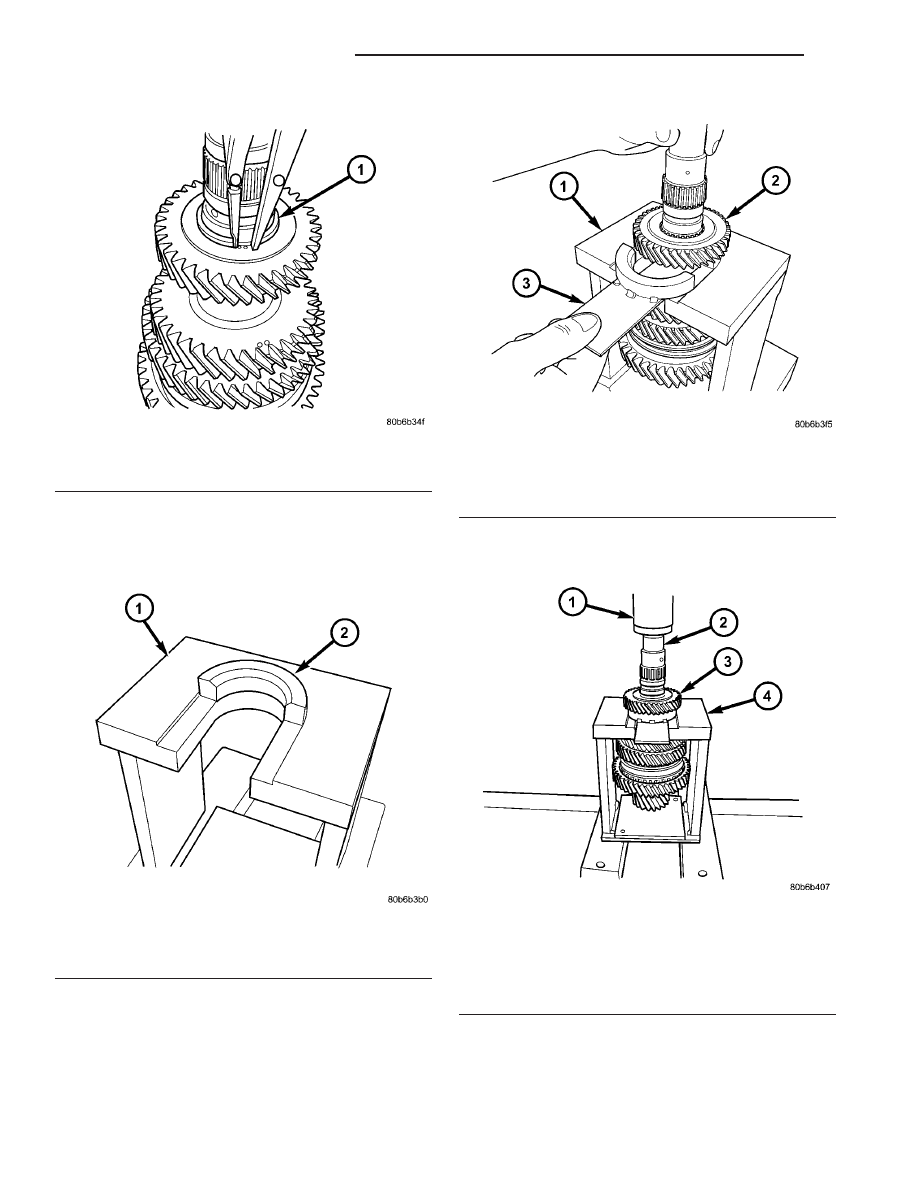

Fig. 249 3/4 Cluster Gear Snap Ring

1 - SNAP RING

Fig. 250 Fixture 8483

1 - FIXTURE 8483
2 - COLLAR 8483-3

Fig. 251 Loading Intermediate Shaft

1 - FIXTURE 8483
2 - 3/4 CLUSTER GEAR
3 - COLLAR 8483-2

Fig. 252 Press Intermediate Shaft Out of 3/4 Cluster

Gear

1 - ARBOR PRESS RAM
2 - INTERMEDIATE SHAFT
3 - 3/4 CLUSTER GEAR
4 - FIXTURE 8483

21 - 106

T850 MANUAL TRANSAXLE

RS

INTERMEDIATE SHAFT (Continued)

(13) Remove 2nd gear and needle bearing (Fig.

254) (Fig. 255).

(14) Remove 2nd gear reactor ring (Fig. 256).

(15) Remove 2nd gear friction cone (Fig. 257).

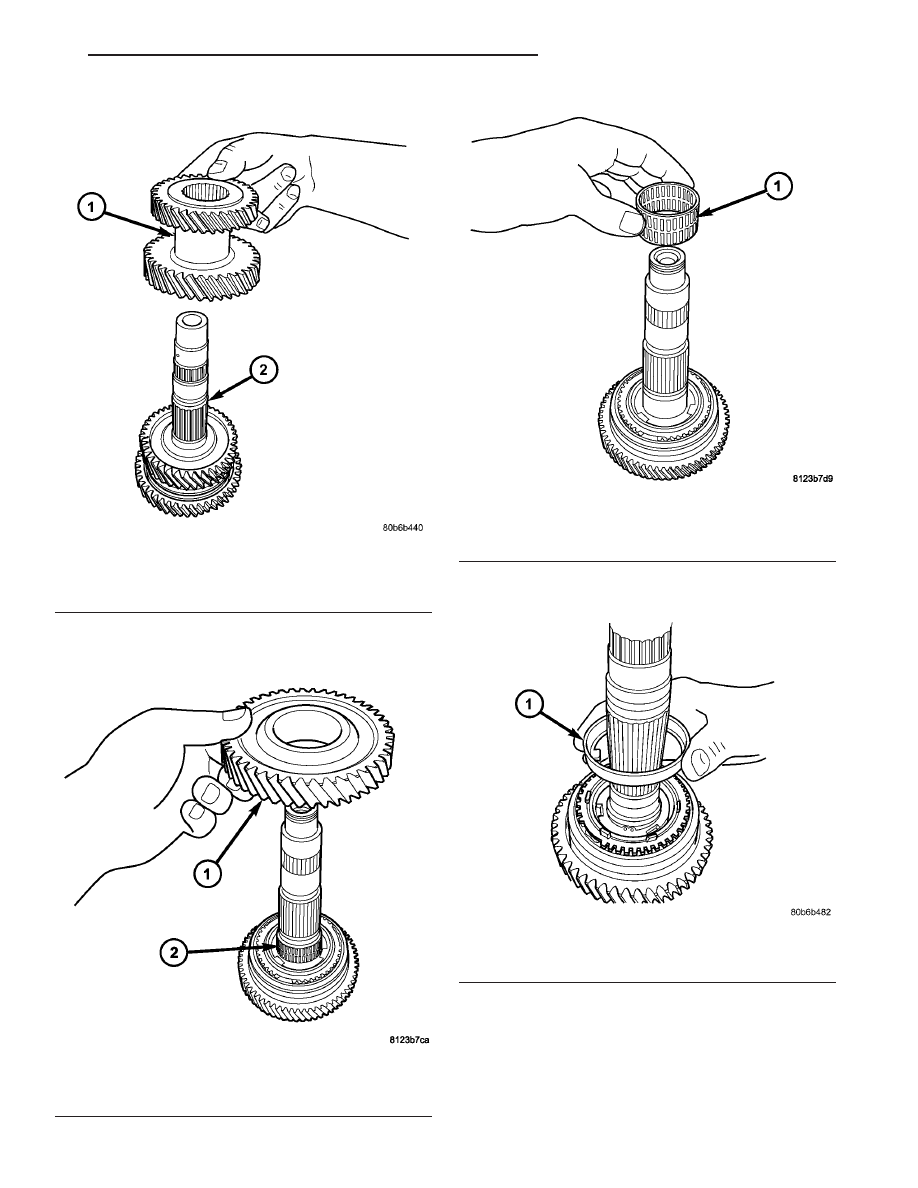

Fig. 253 3/4 Cluster Gear

1 - 3/4 CLUSTER GEAR
2 - INTERMEDIATE SHAFT

Fig. 254 2nd Gear Removal/Installation

1 - 2ND GEAR
2 - NEEDLE BEARING

Fig. 255 2nd Gear Needle Bearing Removal/

Installation

1 - NEEDLE BEARING

Fig. 256 2nd Gear Reactor Ring

1 - 2ND GEAR REACTOR RING

RS

T850 MANUAL TRANSAXLE

21 - 107

INTERMEDIATE SHAFT (Continued)

(16) Remove 2nd Gear outer blocker ring (Fig.

258).

(17) Remove 1/2 synchro snap ring (Fig. 259).

(18) Remove 1/2 synchro from shaft (Fig. 260).

(19) Remove 1st gear blocker ring (Fig. 261).

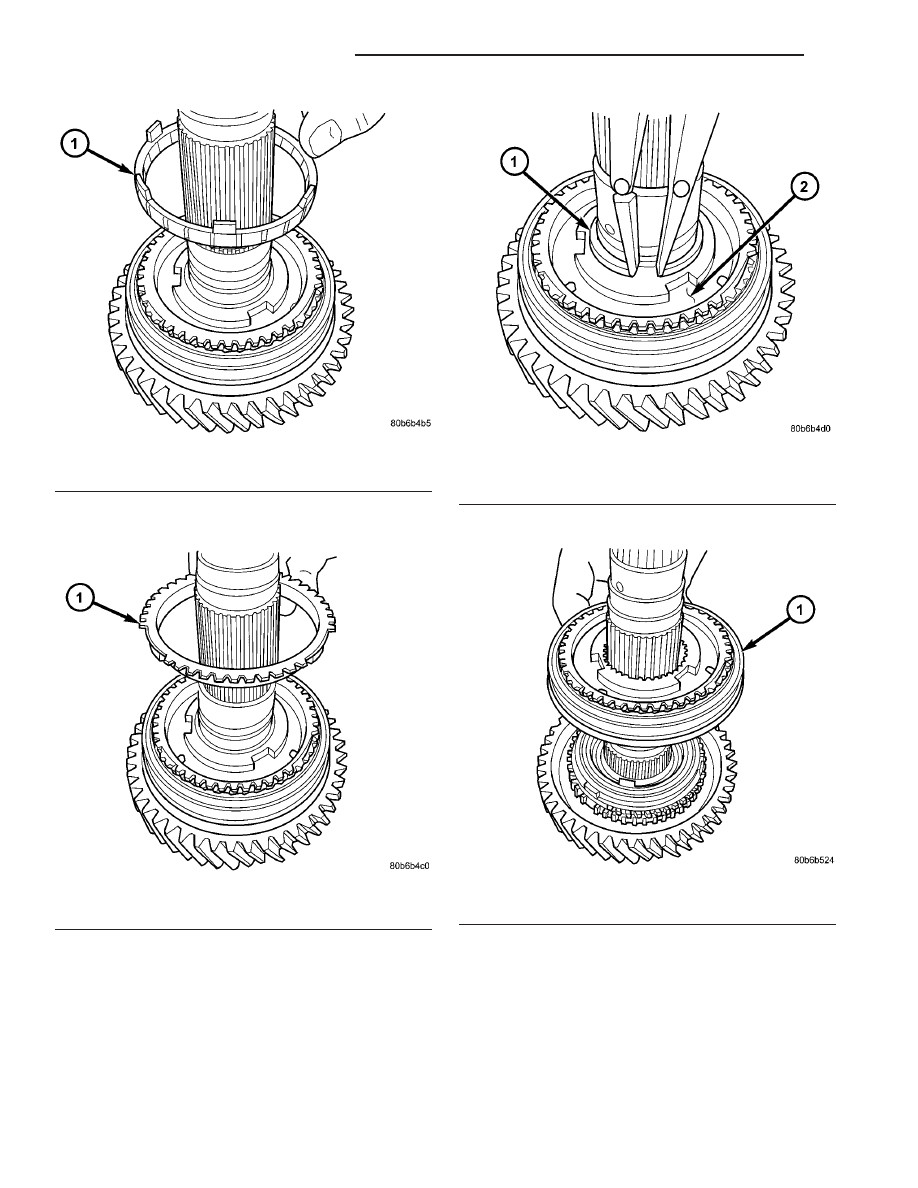

Fig. 257 2nd Gear Friction Cone

1 - 2ND GEAR FRICTION CONE

Fig. 258 2nd Gear Outer Blocker Ring

1 - 2ND GEAR BLOCKER RING

Fig. 259 1/2 Synchro Snap Ring

1 - SNAP RING
2 - 1/2 SYNCHRO HUB

Fig. 260 1/2 Synchronizer

1 - 1/2 SYNCHRONIZER

21 - 108

T850 MANUAL TRANSAXLE

RS

INTERMEDIATE SHAFT (Continued)
