(15) Install the output gear and bearing assembly

using Tool 6261 (Fig. 107).

(16) Install NEW output gear retaining bolt and

washer (Fig. 108). Using Tool 6259, torque output
gear retaining bolt to 271 N·m (200 ft. lbs.) (Fig.
109).

(17) Using an inch pound torque wrench (Fig. 110),

check output shaft turning torque. Output shaft
turning torque should be within 3-8 in. lbs. If
the turning torque is too high, install a 0.04 mm
(0.0016 in.) thicker shim. If the turning torque is too
low, install a 0.04 mm (0.0016 in.) thinner shim.
Repeat until the proper turning torque of 3-8 in. lbs.
is obtained.

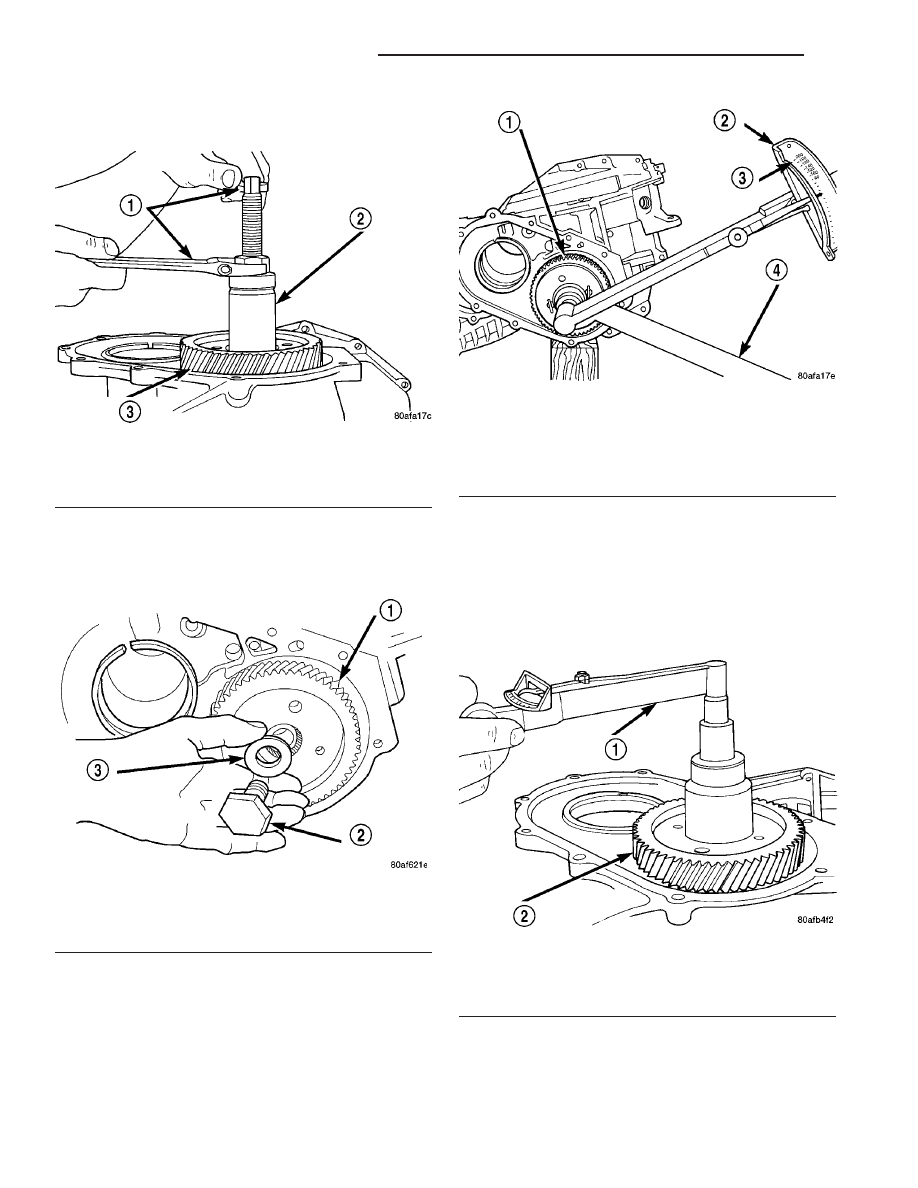

Fig. 107 Install Output Gear

1 - WRENCHES
2 - TOOL 6261 WITH STUD
3 - OUTPUT GEAR

Fig. 108 Output Gear Bolt and Washer

1 - OUTPUT GEAR
2 - BOLT
3 - CONED LOCK WASHER

Fig. 109 Tighten Output Gear to 271 N

•

m (200 ft.

lbs.)

1 - OUTPUT GEAR
2 - TORQUE WRENCH
3 - 200 FT. LBS.
4 - TOOL 6259

Fig. 110 Check Output Gear Bearings Turning

Torque

1 - INCH-POUND TORQUE WRENCH
2 - OUTPUT GEAR

21 - 350

41TE AUTOMATIC TRANSAXLE

PT

41TE AUTOMATIC TRANSAXLE (Continued)

(18) Install output gear stirrup with serrated side

out (Fig. 111).

(19) Install retaining strap.
(20) Install strap bolts but do not tighten at this

time (Fig. 112).

(21) Rotate

stirrup

clockwise

against

flats

of

retaining bolt (Fig. 113).

(22) Torque stirrup strap bolts to 23 N·m (200 in.

lbs.) (Fig. 114).

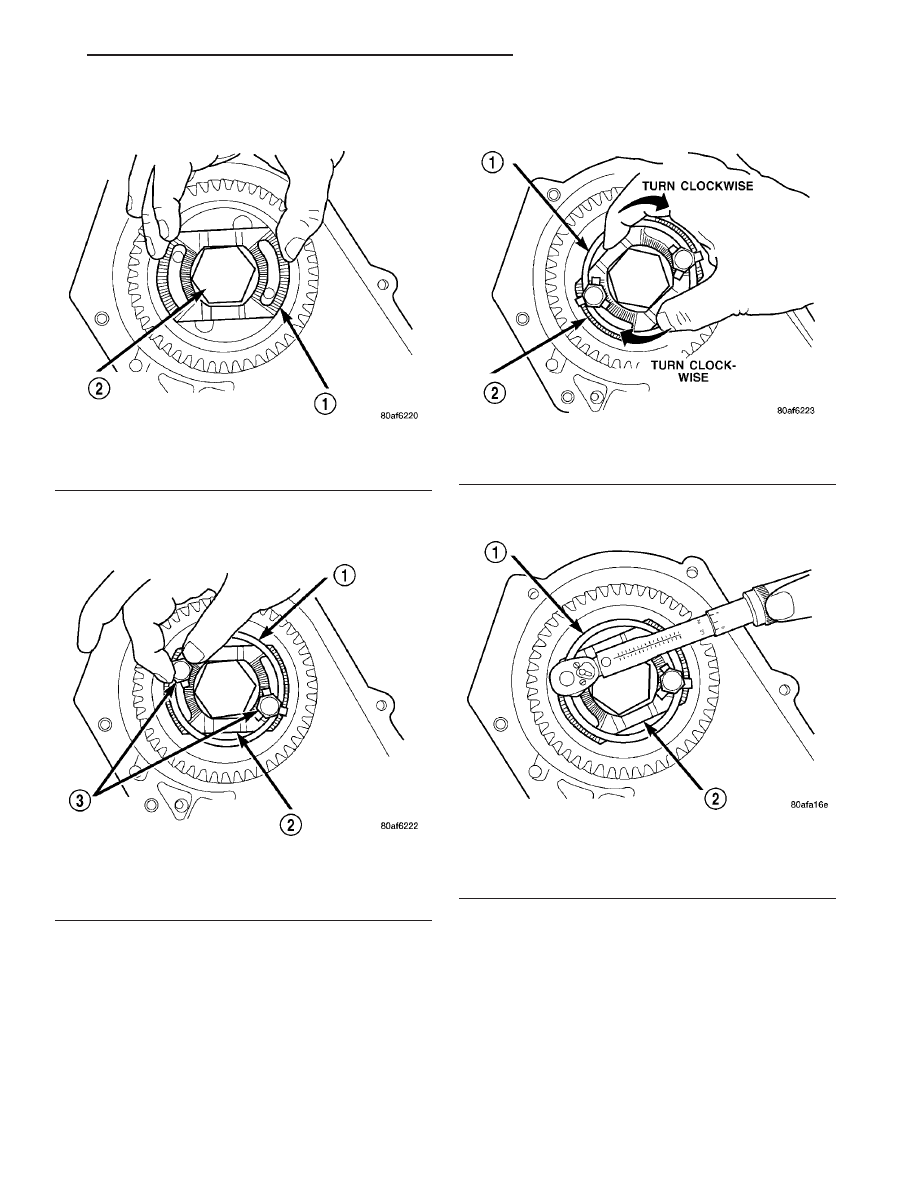

Fig. 111 Install Stirrup

1 - STIRRUP
2 - OUTPUT GEAR RETAINING BOLT

Fig. 112 Install Strap Bolts

1 - RETAINING STRAP
2 - STIRRUP
3 - RETAINING STRAP BOLTS

Fig. 113 Turn Stirrup Clockwise Against Bolt Flats

1 - RETAINING STRAP
2 - STIRRUP

Fig. 114 Tighten Stirrup Strap Bolts To 23 N·m (200

in.) lbs.)

1 - RETAINING STRAP
2 - STIRRUP

PT

41TE AUTOMATIC TRANSAXLE

21 - 351

41TE AUTOMATIC TRANSAXLE (Continued)

(23) Bend tabs on strap up against flats of bolts

(Fig. 115).

(24) Install transfer shaft bearing cone using Tool

6052 (Fig. 116).

(25) Install bearing cup and oil baffle to transfer

shaft (Fig. 117).

(26) Using Tool 5049A, install transfer shaft (Fig.

118).

Fig. 115 Bend Tabs On Strap Up Against Flats Of

Bolts

1 - RETAINING STRAP TABS
2 - RETAINING STRAP
3 - STIRRUP

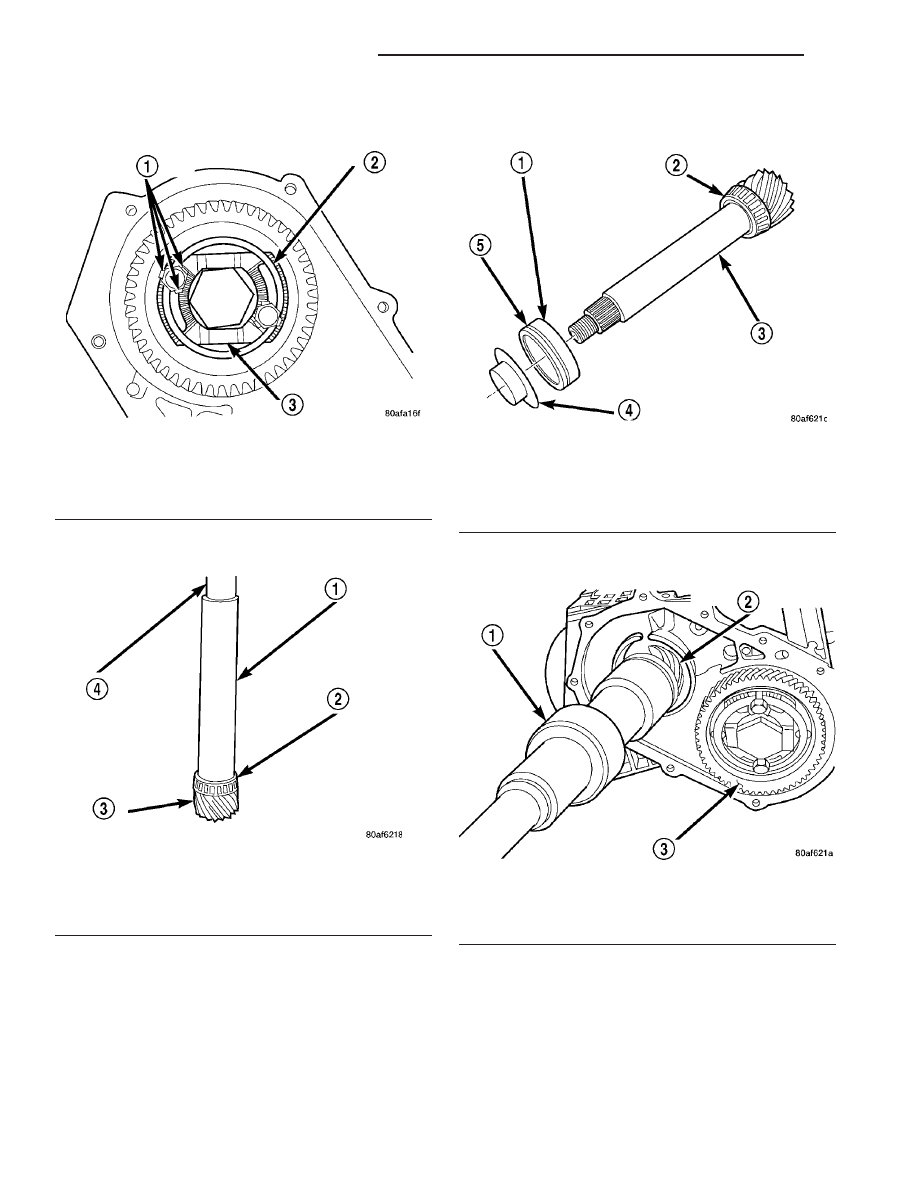

Fig. 116 Install Transfer Shaft Bearing Cone

1 - TOOL 6052
2 - NEW BEARING CONE
3 - TRANSFER SHAFT
4 - ARBOR PRESS RAM

Fig. 117 Install Bearing Cup to Shaft

1 - BEARING CUP
2 - BEARING CONE
3 - TRANSFER SHAFT
4 - OIL BAFFLE
5 - O-RING

Fig. 118 Install Transfer Shaft

1 - SPECIAL TOOL 5049–A
2 - TRANSFER SHAFT
3 - OUTPUT GEAR

21 - 352

41TE AUTOMATIC TRANSAXLE

PT

41TE AUTOMATIC TRANSAXLE (Continued)

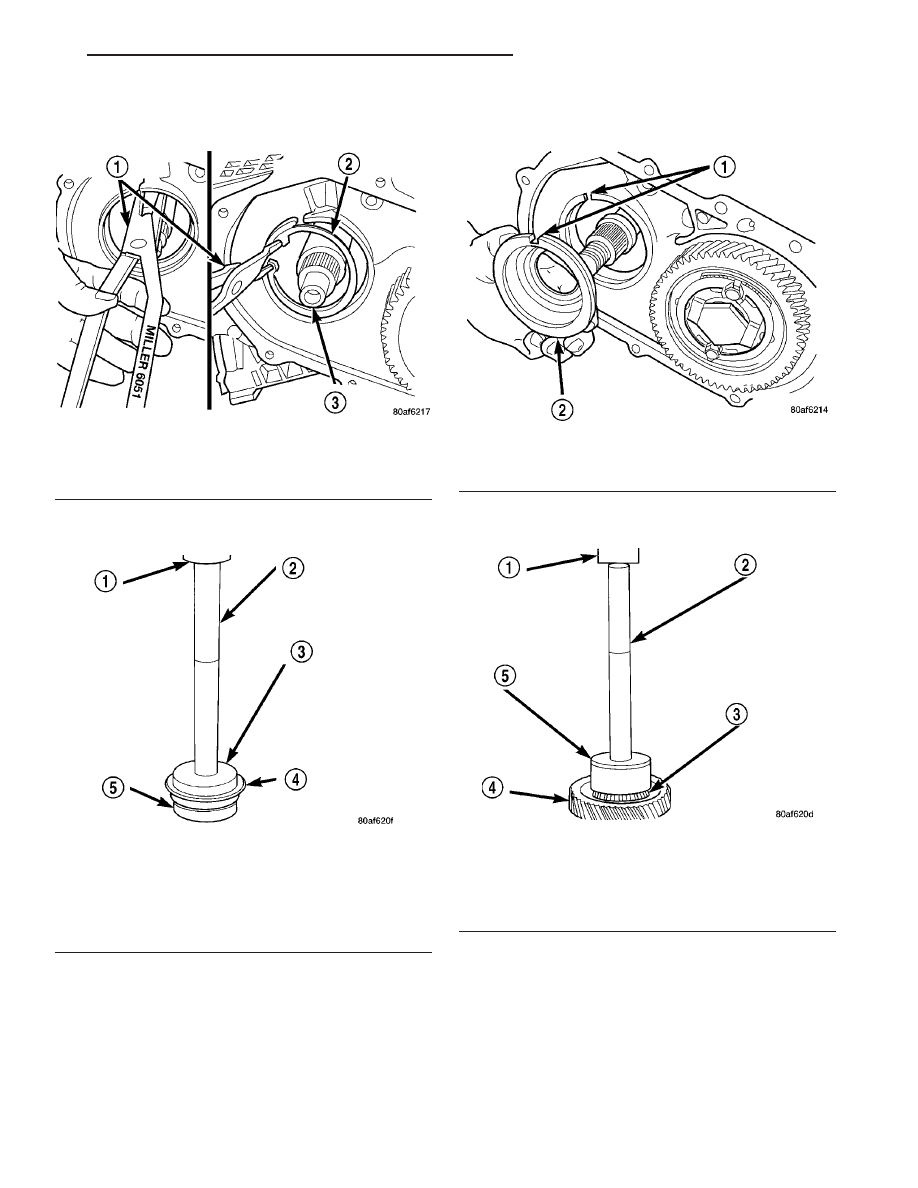

(27) Using Tool 6051, install transfer shaft bearing

snap ring (Fig. 119).

(28) Install transfer shaft bearing cup into retainer

using Tool 6061 (Fig. 120).

(29) Install bearing cup retainer to transaxle (Fig.

121).

(30) Install transfer gear bearing cone to transfer

gear using Tool 5052 (Fig. 122).

Fig. 119 Install Transfer Shaft Bearing Snap Ring

1 - SNAP RING PLIERS TOOL 6051
2 - TRANSFER SHAFT BEARING SNAP RING
3 - TRANSFER SHAFT

Fig. 120 Install Transfer Shaft Bearing Cup Into

Retainer

1 - ARBOR PRESS RAM
2 - HANDLE C-4171
3 - TOOL 6061
4 - TRANSFER SHAFT BEARING CUP RETAINER
5 - USE REMOVED BEARING CUP TO SUPPORT RETAINER

Fig. 121 Remove Bearing Cup Retainer

1 - ALIGN INDEXING TAB TO SLOT
2 - BEARING CUP RETAINER

Fig. 122 Install Transfer Gear Bearing Cone

1 - ARBOR PRESS RAM
2 - HANDLE C-4171
3 - NEW BEARING CONE
4 - TRANSFER SHAFT GEAR
5 - TOOL 5052

PT

41TE AUTOMATIC TRANSAXLE

21 - 353

41TE AUTOMATIC TRANSAXLE (Continued)
