(7) Install guide bracket into position and insert

pivot shaft (Fig. 97).

(8) Install anchor shaft and plug (Fig. 98). Make

sure guide bracket and split sleeve are in contact
with the rear of the transaxle case.

(9) Install low/reverse piston return spring (Fig.

99).

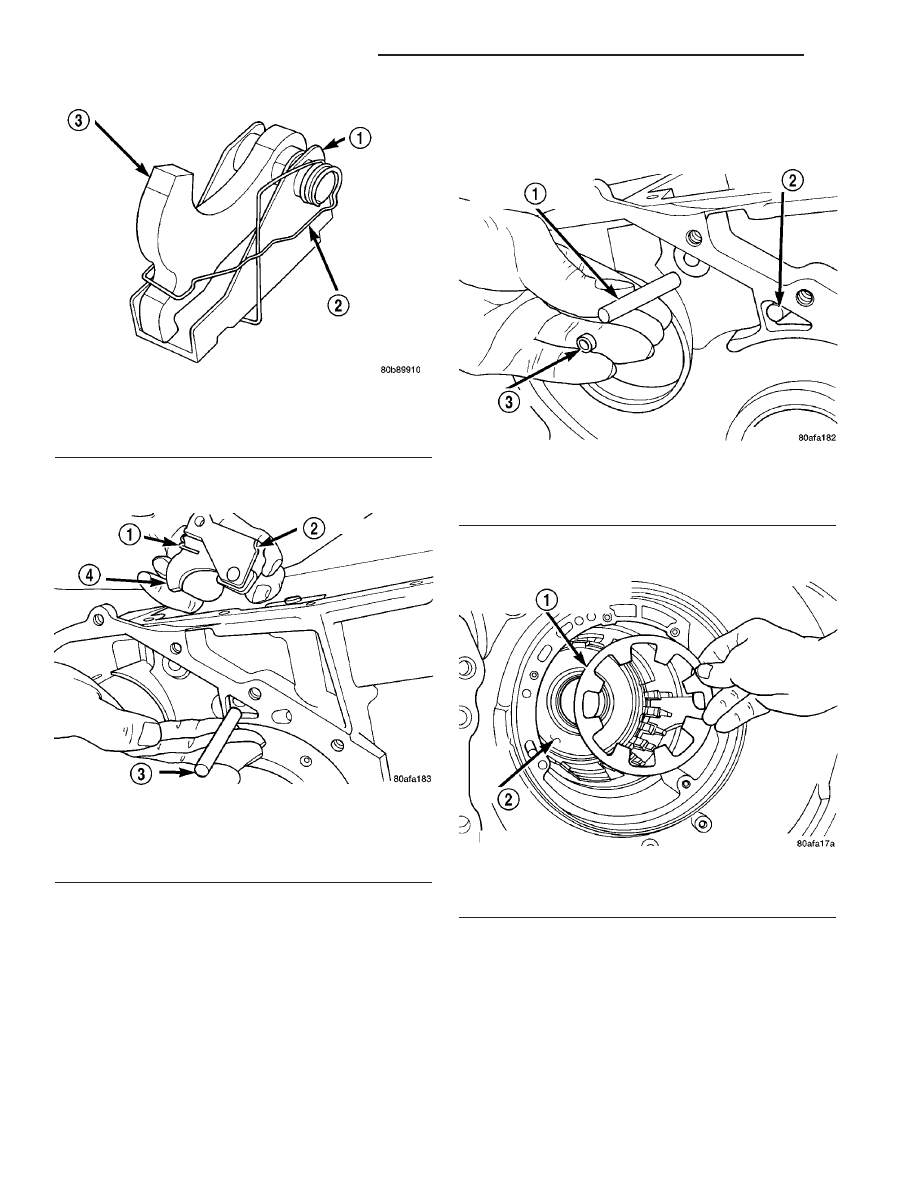

Fig. 96 Guide Bracket

1 - GUIDE BRACKET
2 - ANTIRATCHET SPRING (MUST BE ASSEMBLED AS SHOWN)
3 - PAWL

Fig. 97 Pivot Shaft and Guide Bracket

1 - ANTIRACHET SPRING
2 - GUIDE BRACKET
3 - PIVOT SHAFT
4 - PAWL

Fig. 98 Install Anchor Shaft and Plug

1 - GUIDE BRACKET ANCHOR SHAFT
2 - PIVOT SHAFT
3 - ANCHOR SHAFT PLUG

Fig. 99 Low/Reverse Piston Return Spring

1 - LOW/REVERSE PISTON RETURN SPRING
2 - PISTON

21 - 346

41TE AUTOMATIC TRANSAXLE

PT

41TE AUTOMATIC TRANSAXLE (Continued)

(10) Install low/reverse spring compressor into

position (Fig. 100). Compress low/reverse piston and
install snap ring as shown in (Fig. 101).

(11) Install rear carrier bearing cone using Tool

6053 (Fig. 102).

(12) Install rear carrier assembly to transaxle case

(Fig. 103).

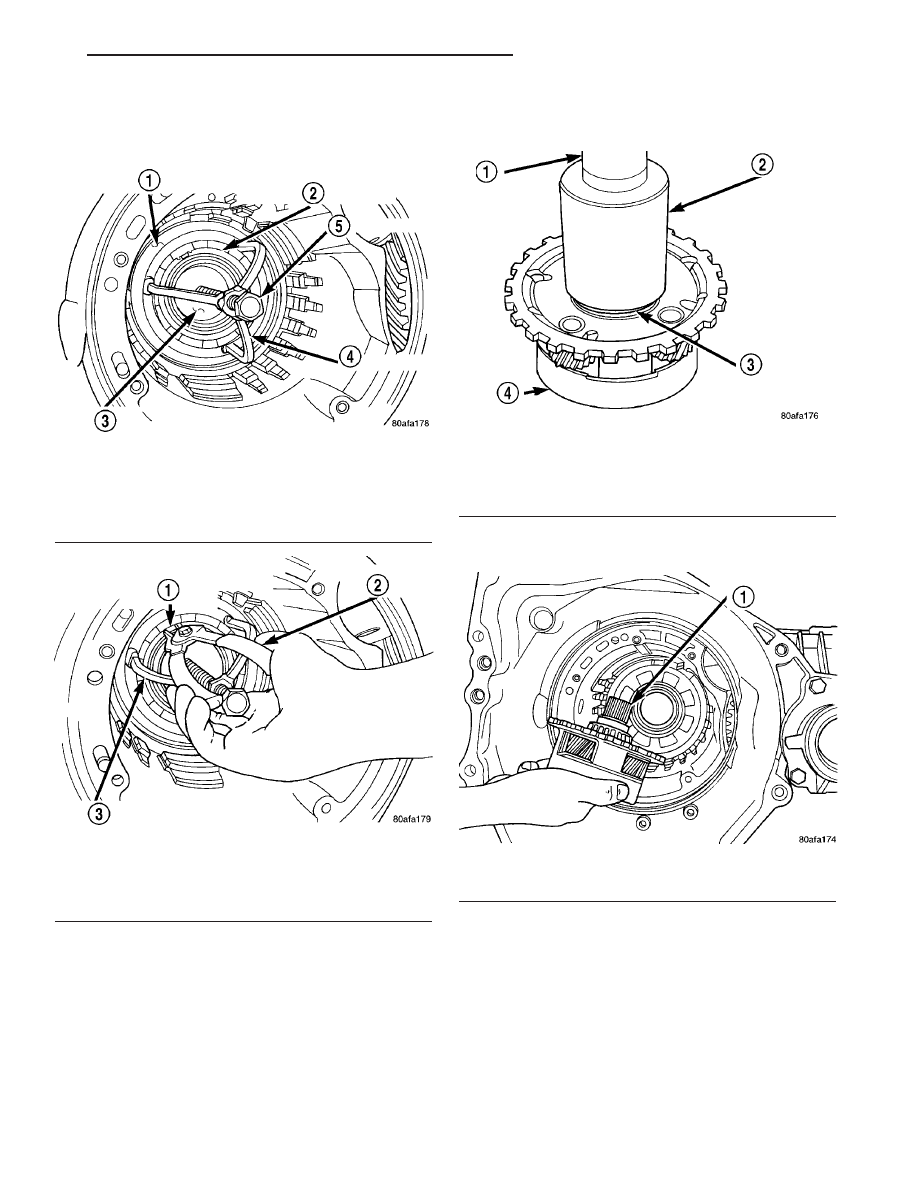

Fig. 100 Compressor Tool in Use

1 - LOW/REVERSE CLUTCH RETURN SPRING
2 - SNAP RING (INSTALL AS SHOWN)
3 - TOOL 6057
4 - TOOL 5059
5 - TOOL 5058–3

Fig. 101 Install Snap Ring

1 - SNAP RING OPENING MUST BE BETWEEN SPRING LEVERS
(AS SHOWN)
2 - SNAP RING PLIERS
3 - TOOL 6057

Fig. 102 Install Rear Carrier Bearing Cone

1 - ARBOR PRESS RAM
2 - TOOL 6053
3 - NEW BEARING CONE
4 - REAR CARRIER ASSEMBLY

Fig. 103 Install Rear Carrier Assembly

1 - REAR CARRIER ASSEMBLY

PT

41TE AUTOMATIC TRANSAXLE

21 - 347

41TE AUTOMATIC TRANSAXLE (Continued)

(13) Install output gear bearing cone using Tool

5052 (Fig. 104).

(14) OUTPUT

GEAR

BEARING

ADJUST-

MENT:

(a) With output gear removed, install a 4.50 mm

(0.177 in.) gauging shim (Fig. 106) on the rear car-
rier assembly hub, using grease to hold the shim in
place.

(b) Using Tool 6259, install output gear and

bearing assembly. Torque to 271 N·m (200 ft. lbs.).

(c) Measure bearing end play. Attach Tool L-4432

to the gear (Fig. 105).

(d) Push and pull the gear while rotating back

and forth to ensure seating of bearing rollers.

(e) Using a dial indicator mounted to the trans-

axle case, measure output gear end play as shown
in (Fig. 105).

(f) Refer to the output gear bearing shim chart

for the required shim to obtain proper bearing set-
ting.

(g) Use Tool 6259 to remove the output gear

retaining bolt and washer. To remove the output
gear, use Tool L4407A.

(h) Remove the gauging shim and install the

proper shim determined by the chart. Use grease
to hold the shim in place.

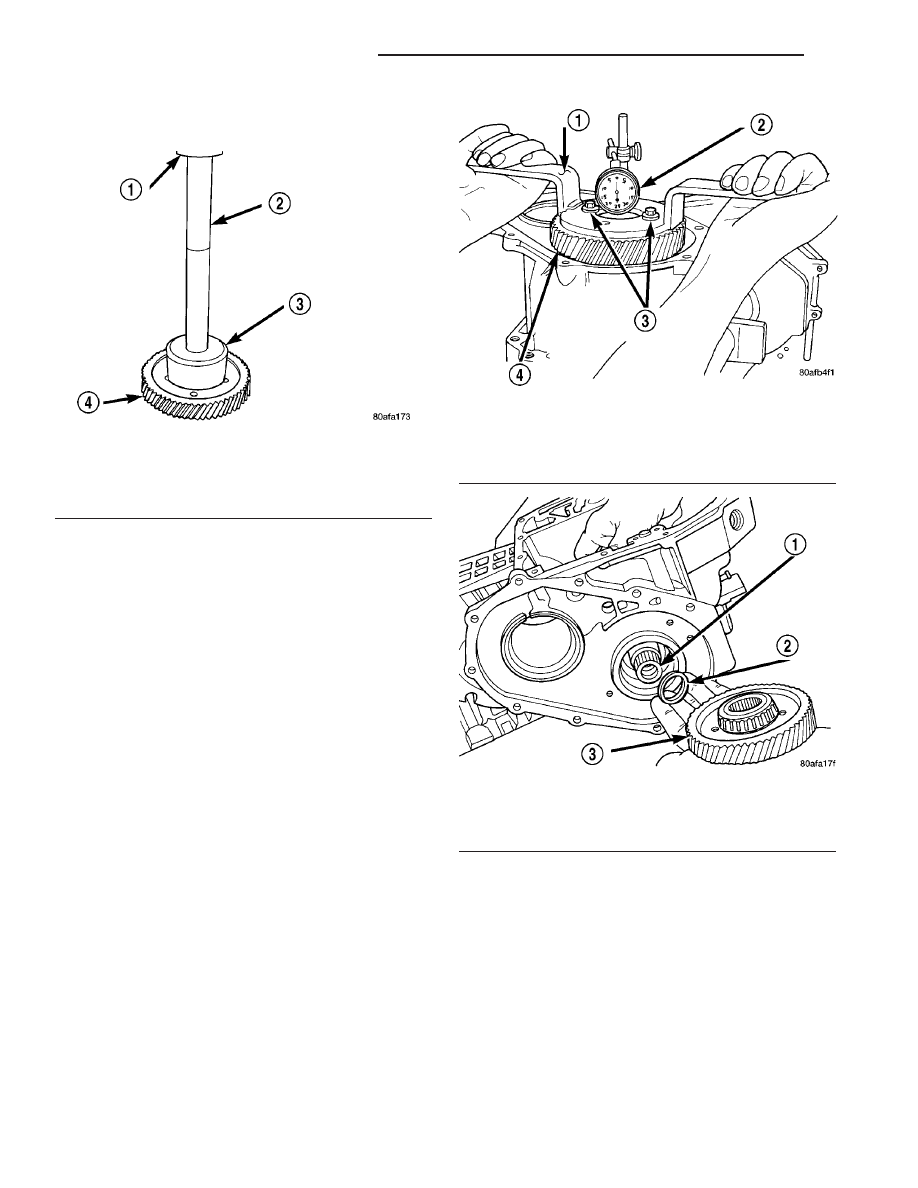

Fig. 104 Install Output Gear Bearing Cone

1 - ARBOR PRESS RAM
2 - HANDLE C-4171
3 - TOOL 5052
4 - OUTPUT GEAR

Fig. 105 Checking Output Gear Bearings End Play

1 - TOOL L-4432
2 - DIAL INDICATOR
3 - SPECIAL SCREWS TOOL 6260
4 - OUTPUT GEAR

Fig. 106 Output Gear and (Select) Shim

1 - REAR CARRIER ASSEMBLY
2 - SHIM (SELECT)
3 - OUTPUT GEAR

21 - 348

41TE AUTOMATIC TRANSAXLE

PT

41TE AUTOMATIC TRANSAXLE (Continued)

OUTPUT GEAR BEARING SHIM CHART

End Play

Shim Needed

Part Number

End Play

Shim Needed

Part Number

0.05mm (0.002

in.)

4.42mm (0.174

in.)

4412830AB

0.53mm

(0.021 in.)

3.94mm (0.155

in.)

4412818AB

0.08mm (0.003

in.)

4.38mm (0.172

in.)

4412829AB

0.56mm

(0.022 in.)

3.90mm (0.154

in.)

4412817AB

0.10mm (0.004

in.)

4.38mm (0.172

in.)

4412829AB

0.58mm

(0.023 in.)

3.90mm (0.154

in.)

4412817AB

0.13mm (0.005

in.)

4.34mm (0.171

in.)

4412828AB

0.61mm

(0.024 in.)

3.86mm (0.152

in.)

4412816AB

0.15mm (0.006

in.)

4.30mm (0.169

in.)

4412827AB

0.64mm

(0.025 in.)

3.82mm (0.150

in.)

4412815AB

0.18mm (0.007

in.)

4.30mm (0.169

in.)

4412827AB

0.66mm

(0.026 in.)

3.82mm (0.150

in.)

4412815AB

0.20mm (0.008

in.)

4.26mm (0.168

in.)

4412826AB

0.69mm

(0.027 in.)

3.78mm (0.149

in.)

4412814AB

0.23mm (0.009

in.)

4.22mm (0.166

in.)

4412825AB

0.71mm

(0.028 in.)

3.74mm (0.147

in.)

4412813AB

0.25mm (0.010

in.)

4.22mm (0.166

in.)

4412825AB

0.74mm

(0.029 in.)

3.74mm (0.147

in.)

4412813AB

0.28mm (0.011

in.)

4.18mm (0.165

in.)

4412824AB

0.76mm

(0.030 in.)

3.70mm (0.146

in.)

4412812AB

0.30mm (0.012

in.)

4.14mm (0.163

in.)

4412823AB

0.79mm

(0.031 in.)

3.66mm (0.144

in.)

4412811AB

0.33mm (0.013

in.)

4.14mm (0.163

in.)

4412823AB

0.81mm

(0.032 in.)

3.66mm (0.144

in.)

4412811AB

0.36mm (0.014

in.)

4.10mm (0.161

in.)

4412822AB

0.84mm

(0.033 in.)

3.62mm (0.143

in.)

4412810AB

0.38mm (0.015

in.)

4.10mm (0.161

in.)

4412822AB

0.86mm

(0.034 in.)

3.62mm (0.143

in.)

4412810AB

0.41mm (0.016

in.)

4.06mm (0.160

in.)

4412821AB

0.89mm

(0.035 in.)

3.58mm (0.141)

4412809AB

0.43mm (0.017

in.)

4.02mm (0.158

in.)

4412820AB

0.91mm

(0.036in.)

3.54mm (0.139

in.)

4412808AB

0.46mm (0.018

in.)

4.02mm (0.158

in.)

4412820AB

0.94mm

(0.037 in.)

3.54mm (0.139

in.)

4412808AB

0.48mm (0.019

in.)

3.98mm (0.157

in.)

4412819AB

0.97mm

(0.038 in.)

3.50mm (0.138

in.)

4412807AB

0.51mm (0.020

in.)

3.94mm (0.155

in.)

4412818AB

PT

41TE AUTOMATIC TRANSAXLE

21 - 349

41TE AUTOMATIC TRANSAXLE (Continued)
