(16) Back out tube nut securing fluid pressure

hose to power steering pump and remove hose from
pump (Fig. 44). Cap off hose end and pump pressure
port.

(17) Raise vehicle.
(18) Remove routing clip from fluid pressure hose

tube near power steering gear (Fig. 45).

(19) Back out tube nut securing fluid pressure

hose to power steering gear (Fig. 45).

(20) Remove hose clamp securing return hose to

tube in power steering gear outlet port (Fig. 45).
Slide hose off end of tube.

(21) Remove hose clamp securing return hose

(from steering gear) to fitting on internal cooler
located within radiator portion of cooling module
(Fig. 46). Slide hose off fitting.

(22) Remove nuts securing charge air cooler hose

to bolts in engine’s structural collar (Fig. 47).

(23) Remove bolts securing pressure/return hose

routing clamps to engine’s structural collar (Fig. 48).

(24) Remove pressure/return hose assembly from

vehicle.

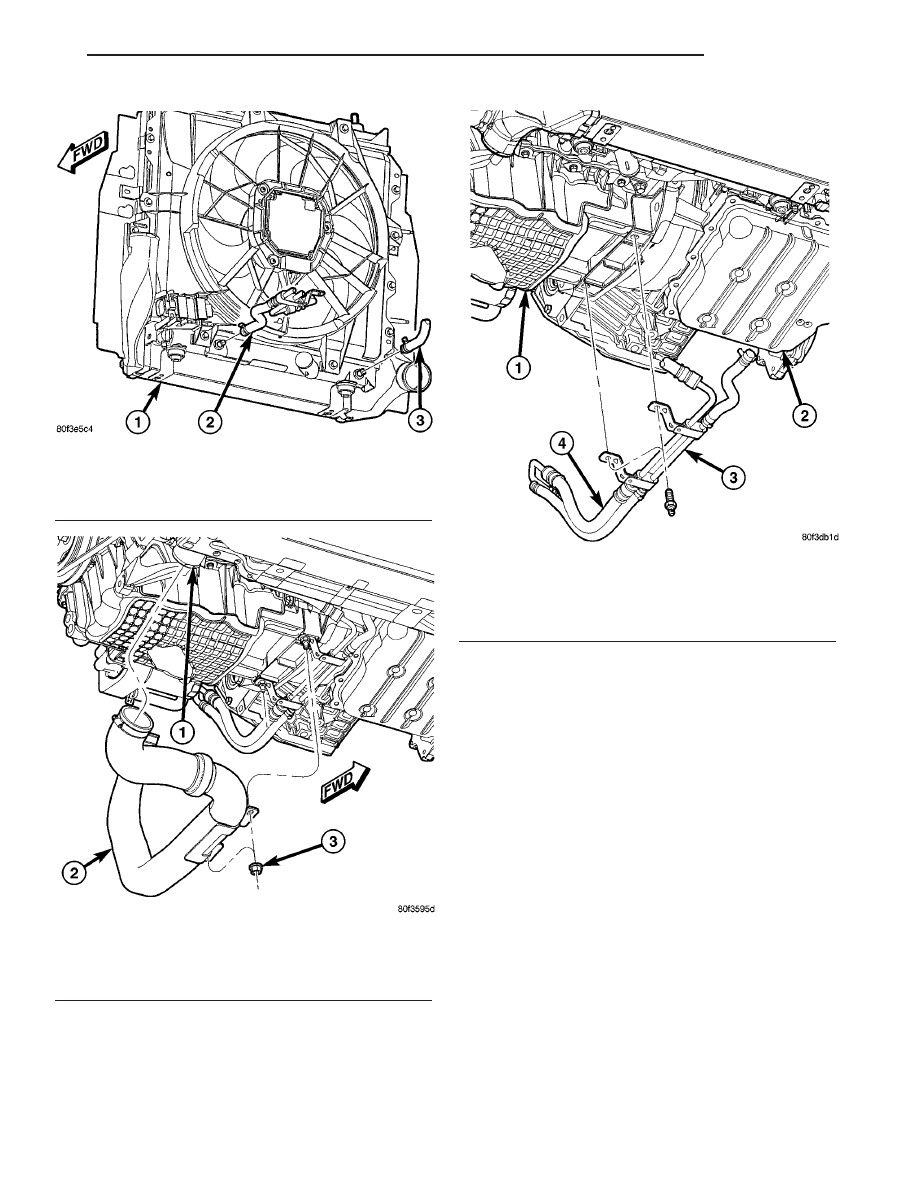

Fig. 43 Radiator Inlet Neck - 2.4L Turbo

1 - FASTENERS
2 - RADIATOR INLET NECK

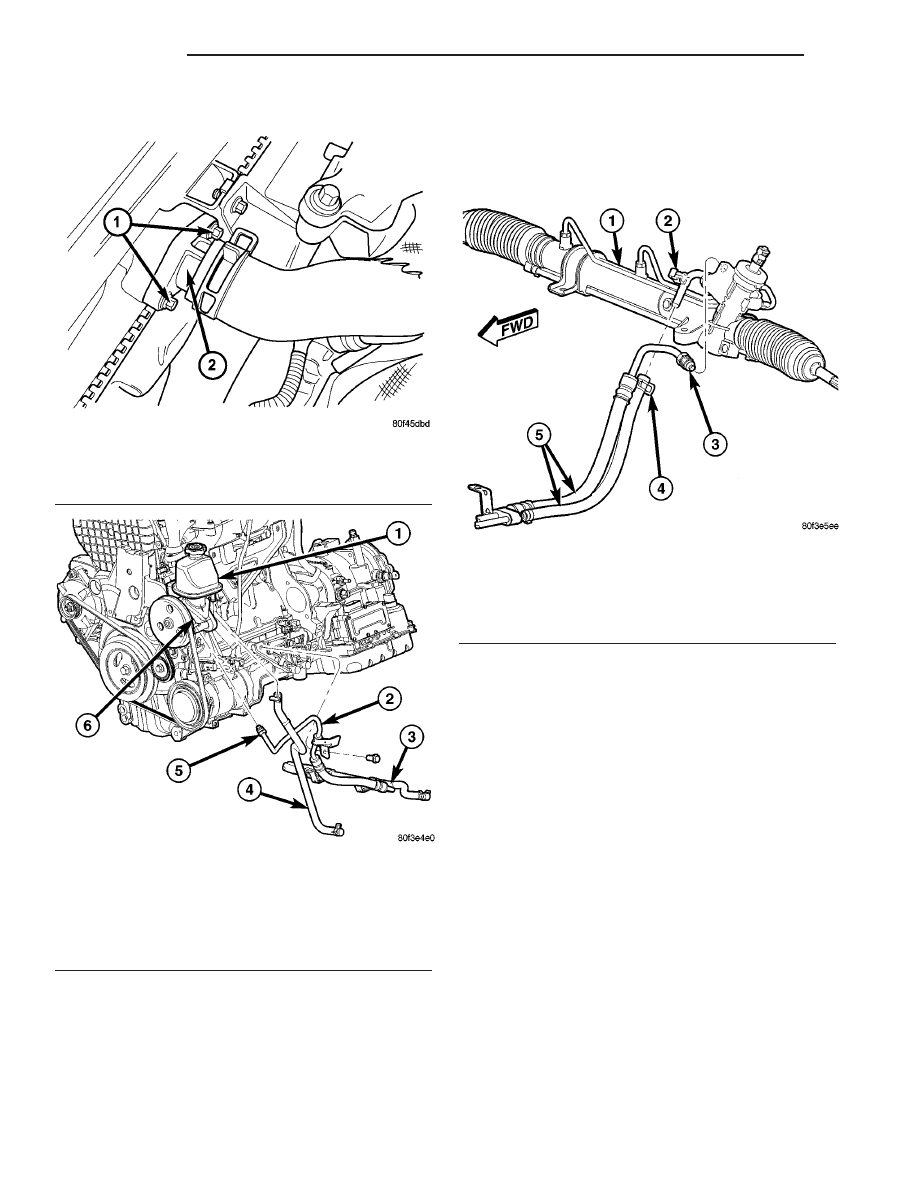

Fig. 44 Hoses At Pump And Engine - 2.4L Turbo

1 - RESERVOIR (MOUNTED TO PUMP)
2 - PRESSURE HOSE (SERVICED WITH RETURN HOSE)
3 - RETURN HOSE (SERVICED WITH PRESSURE HOSE)
4 - RETURN HOSE (COOLING MODULE TO RESERVOIR)
5 - TUBE NUT
6 - POWER STEERING PUMP

Fig. 45 Hoses At Power Steering Gear - 2.4L Turbo

1 - POWER STEERING GEAR
2 - ROUTING CLIP
3 - PRESSURE HOSE TUBE NUT
4 - RETURN HOSE CLAMP
5 - PRESSURE/RETURN HOSE ASSEMBLY

19 - 54

PUMP

PT

HOSE - POWER STEERING PRESSURE/RETURN (Continued)

INSTALLATION - 2.4L TURBO

(1) Using a lint free towel, wipe clean open power

steering hose ends and power steering pump and
gear ports. Replace any used O-rings with new.
Lubricate O-rings with power steering fluid.

(2) Install power steering pressure/return hose

assembly into engine compartment from below.

(3) Attach pressure/return hose routing clamps to

engine’s structural collar (Fig. 48). Tighten mounting
bolts to 61 N·m (45 ft. lbs.) torque.

(4) Attach charge air cooler hose to bolts in

engine’s structural collar (Fig. 47). Tighten nuts to 31
N·m (23 ft. lbs.) torque.

(5) Position hose clamp onto end of return hose

(from steering gear) far enough to clear fitting on
internal cooler located within radiator portion of cool-
ing module.

(6) Slide return hose onto internal cooler fitting

(Fig. 46). Install hose clamp on hose past bead
formed into end of fitting and secure in place.

(7) Position hose clamp onto end of return hose (at

steering gear) far enough to clear tube in steering
gear outlet port once installed.

(8) Slide return hose onto tube extending from

power steering gear outlet port (Fig. 45). Install hose
clamp on hose past bead formed into end of tube and
secure in place.

(9) Thread fluid pressure hose into inlet port on

power steering gear (Fig. 45). DO NOT TIGHTEN AT
THIS TIME.

Fig. 46 Hoses At Cooling Module

1 - COOLING MODULE
2 - RETURN HOSE FROM STEERING GEAR
3 - RETURN HOSE TO RESERVOIR

Fig. 47 Charge Air Cooler Hoses

1 - CHARGE AIR COOLER
2 - HOSE - TURBOCHARGER TO CHARGE AIR COOLER
3 - NUT

Fig. 48 Routing Clamp Bolts At Structural Collar

1 - ENGINE
2 - TRANSAXLE
3 - RETURN HOSE (SERVICED WITH PRESSURE HOSE)
4 - PRESSURE HOSE (SERVICED WITH RETURN HOSE)

PT

PUMP

19 - 55

HOSE - POWER STEERING PRESSURE/RETURN (Continued)

(10) Install routing clip up from gear outlet tube

onto fluid pressure hose tube (Fig. 45).

(11) While making sure fluid pressure hose stays

in routing clip, parallel with return hose, tighten
pressure hose tube nut at gear to 31 N·m (23 ft. lbs.)
torque.

(12) lower vehicle
(13) Thread fluid pressure hose into power steer-

ing

pump

pressure

port

(Fig.

44).

DO

NOT

TIGHTEN AT THIS TIME.

(14) Install mounting bolt through routing bracket,

attaching pressure hose to front of engine (Fig. 44).
Tighten mounting bolt to 61 N·m (45 ft. lbs.) torque.

(15) Tighten pressure hose tube nut at pump to 31

N·m (23 ft. lbs.) torque.

(16) Position radiator fan and install two upper

and two side mounting screws (Fig. 39). Tighten
screws to 6 N·m (55 in. lbs.) torque.

(17) Position cooling module back into its lower

mounts.

(18) Clean and inspect or replace upper radiator

hose inlet neck O-ring, then install inlet neck to radi-
ator (Fig. 43). Install 2 mounting screws.

(19) Install radiator closure panel and fasten it in

place (Fig. 42).

(20) Install ambient temperature sensors on radia-

tor closure panel (Fig. 41).

(21) Install

hood-opening

weather-strip

across

radiator closure panel.

(22) Install grille on front of vehicle (Fig. 40).
(23) Raise vehicle.
(24) Install two remaining lower fan mounting

screws (Fig. 39). Tighten screws to 6 N·m (55 in. lbs.)
torque.

(25) Connect radiator fan wiring connector (Fig.

38).

(26) Fill cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE - FILLING COOLING
SYSTEM).

(27) Perform POWER STEERING PUMP INITIAL

OPERATION procedure to properly fill and bleed
power steering system. (Refer to 19 - STEERING/
PUMP - STANDARD PROCEDURE)

(28) Check for leaks.

HOSE - POWER STEERING
RETURN

REMOVAL

REMOVAL - 2.0L/2.4L ENGINE

NOTE: Before proceeding, (Refer to 19 - STEERING
- WARNING).

(1) Siphon as much fluid as possible from the

power steering fluid reservoir.

(2) Raise the vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE)

(3) Remove the hose clamp securing the return

hose to the power steering fluid cooler (Fig. 49) (Fig.
26). Slide the hose off the end of the cooler tube.

(4) Lower the vehicle.
(5) Remove the hose clamp securing the return

hose to the power steering fluid reservoir (Fig. 50).
Slide the hose off the end of the reservoir fitting and
remove from vehicle.

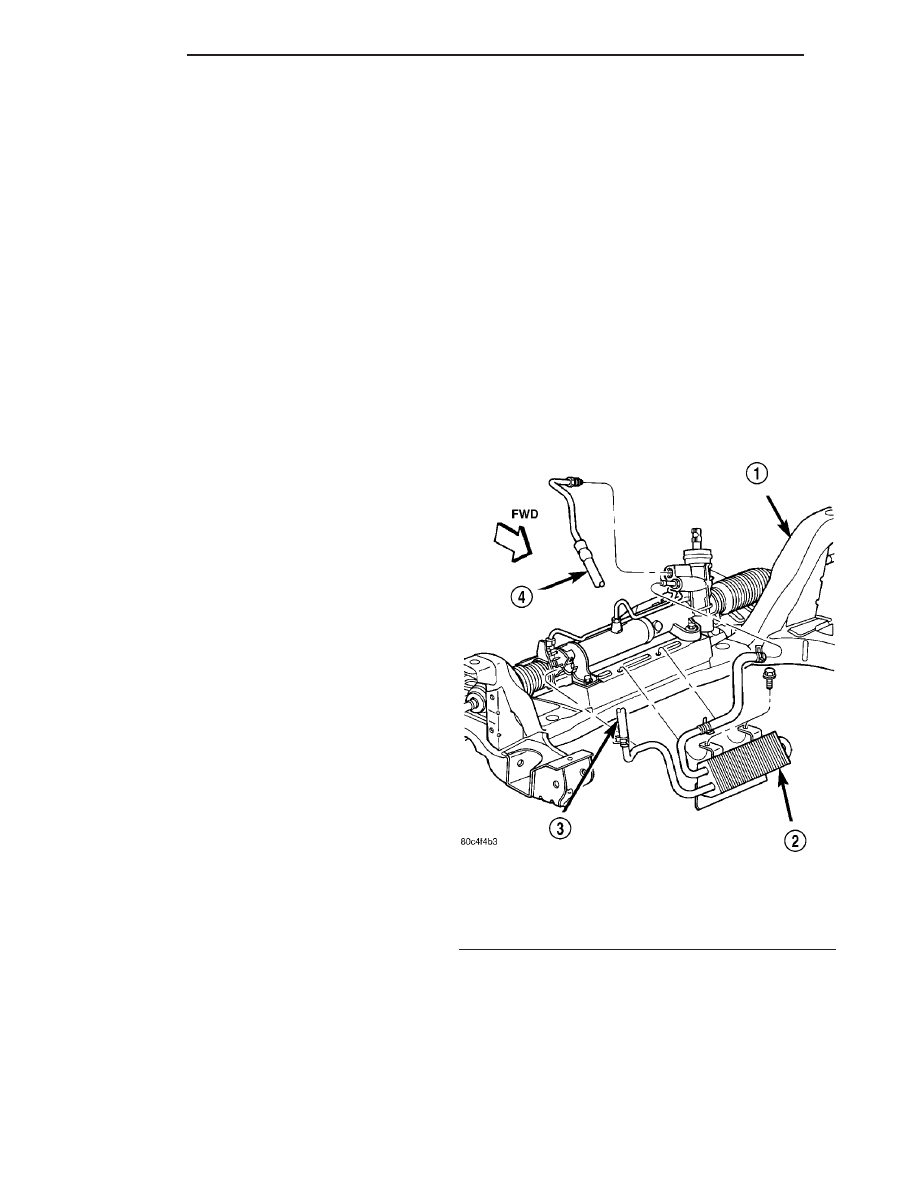

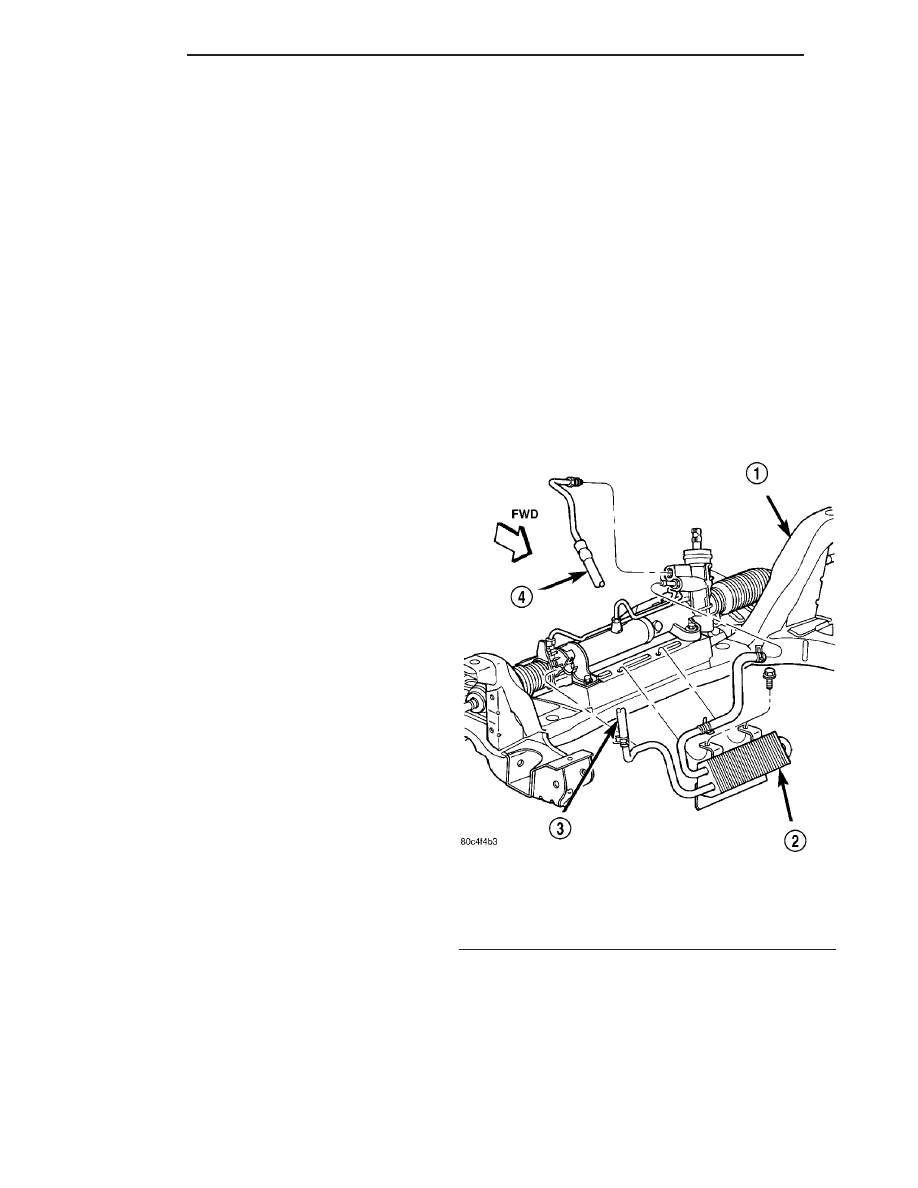

Fig. 49 Return Hose At LHD Cooler

1 - CROSSMEMBER
2 - COOLER
3 - RETURN HOSE
4 - PRESSURE HOSE

19 - 56

PUMP

PT

HOSE - POWER STEERING PRESSURE/RETURN (Continued)

REMOVAL - 2.4L TURBO

NOTE: Before proceeding, (Refer to 19 - STEERING
- WARNING).

(1) Siphon as much fluid as possible from power

steering fluid reservoir.

(2) Raise vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE)

(3) Remove hose clamp securing return hose (to

reservoir) to fitting on internal cooler located within
radiator portion of cooling module (Fig. 46). Slide
hose off fitting and allow fluid to drain.

(4) Lower vehicle.
(5) Remove grille from front of vehicle (Fig. 40).
(6) Remove

hood-opening

weather-strip

from

across radiator closure panel.

(7) Remove ambient temperature sensors from

radiator closure panel (Fig. 41).

(8) Remove fasteners securing upper radiator clo-

sure panel in place (Fig. 42), then remove the panel
and lay it out of way.

(9) Remove clamp securing fluid return hose to

pump reservoir (Fig. 44).

(10) Slide fluid return hose off end of reservoir fit-

ting and remove from vehicle.

REMOVAL - 2.2L DIESEL

NOTE: Before proceeding, (Refer to 19 - STEERING
- WARNING).

(1) Siphon as much fluid as possible from power

steering fluid reservoir.

(2) Raise vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE)

(3) Remove clamp securing return hose to steering

gear fitting and remove hose (Fig. 35). Drain fluid
from hose.

(4) Lower vehicle.
(5) Remove engine air cleaner. (Refer to 9 -

ENGINE/AIR

INTAKE

SYSTEM/AIR

CLEANER

HOUSING - REMOVAL)

(6) Remove return hose from routing clip (Fig. 51).

(7) Remove clamp securing return hose to fluid

reservoir fitting (Fig. 51) and remove hose.

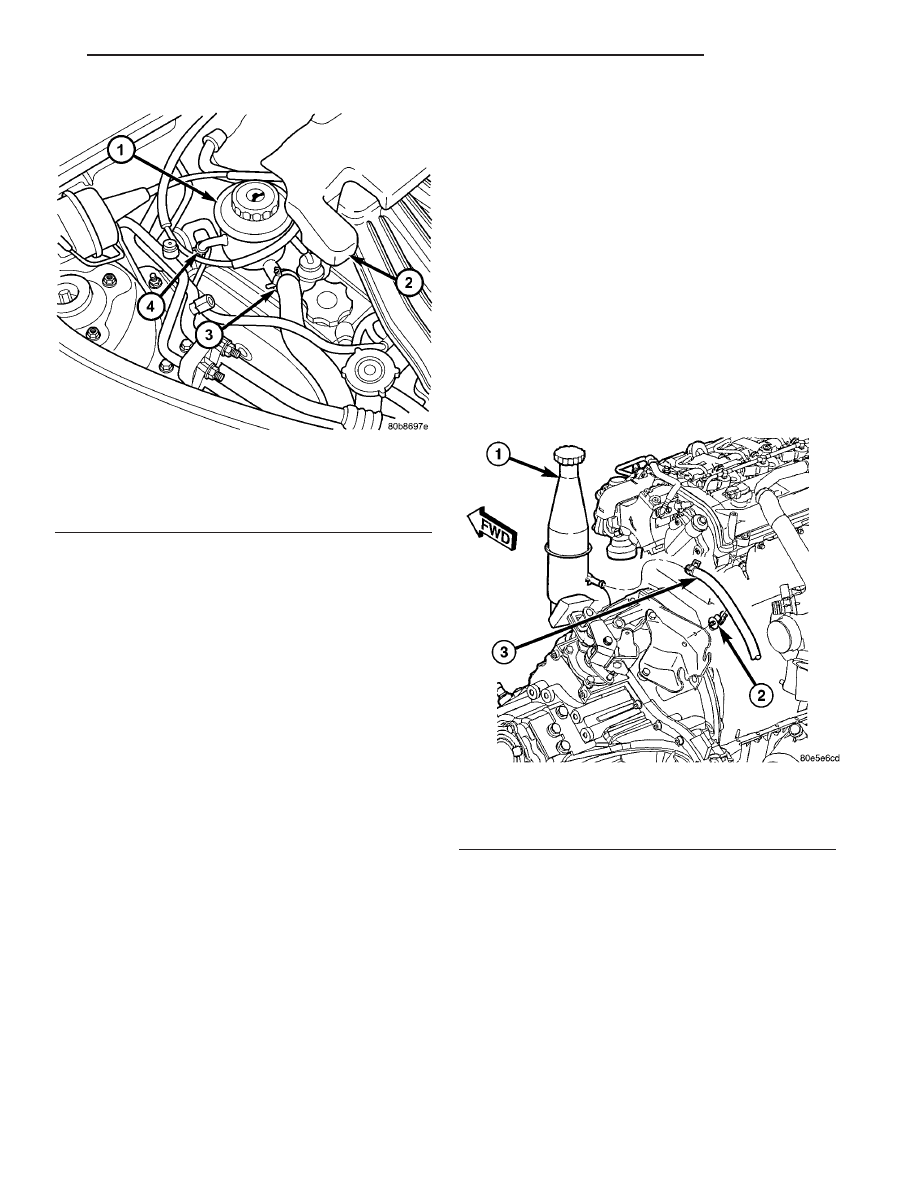

Fig. 50 Hose Connection At Reservoir

1 - POWER STEERING FLUID RESERVOIR
2 - ENGINE COVER
3 - SUPPLY HOSE
4 - RETURN HOSE

Fig. 51 Return Hose Mounting

1 - FLUID RESERVOIR
2 - ROUTING CLIP
3 - RETURN HOSE

PT

PUMP

19 - 57

HOSE - POWER STEERING RETURN (Continued)
