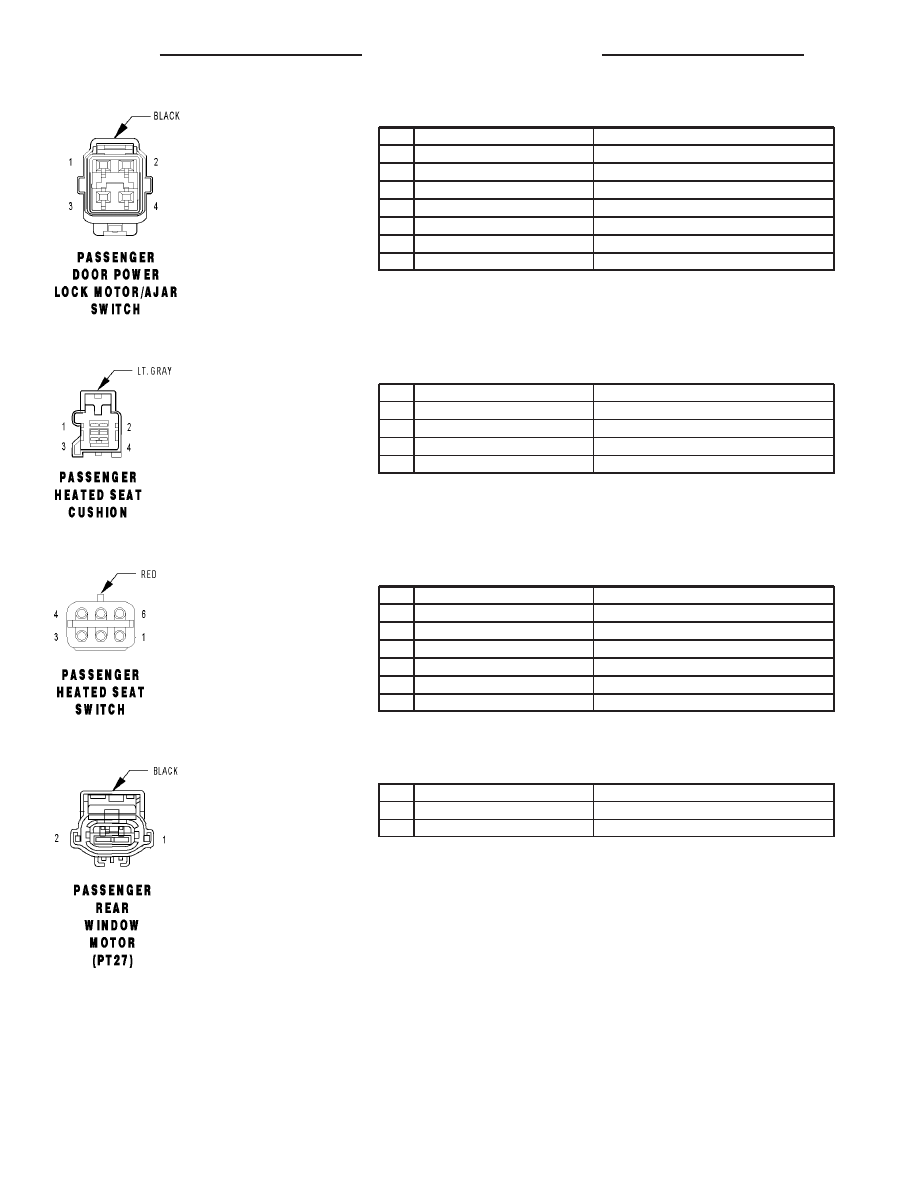

PASSENGER DOOR POWER LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20TN/DB (LHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

1

G75 20TN/DB (RHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

2

Z1 20BK

GROUND

3

P36 20PK/VT (LHD)

DOOR UNLOCK RELAY OUTPUT

3

P34 20PK/BK (RHD)

DOOR UNLOCK RELAY OUTPUT

4

P35 20OR/VT (LHD)

DOOR LOCK RELAY OUTPUT

4

P33 20OR/BK (RHD)

DOOR LOCK RELAY OUTPUT

PASSENGER HEATED SEAT CUSHION - LT. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z122 18BK

GROUND

2

P130 18RD/TN

PASSENGER SEAT HEATER CUSHION DRIVER

3

P141 20TN/LB

SEAT TEMPERATURE SENSOR 5 VOLT SUPPLY

4

P144 20BK/LG

PASSENGER SEAT TEMPERATURE SENSOR RETURN

PASSENGER HEATED SEAT SWITCH - RED 6 WAY

CAV

CIRCUIT

FUNCTION

1

P138 20VT/LG

PASSENGER SEAT LOW HEAT LED DRIVER

2

-

-

3

Z122 18BK

GROUND

4

F98 18RD/WT

HEATED SEAT RELAY OUTPUT

5

P140 20VT/BK

PASSENGER SEAT HIGH HEAT LED DRIVER

6

P8 20LB/WT

PASSENGER HEATED SEAT SWITCH

PASSENGER REAR WINDOW MOTOR (PT27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q24 14DG

PASSENGER REAR WINDOW DRIVER DOWN

2

Q14 14GY

PASSENGER REAR WINDOW DRIVER UP

8W - 80 - 88

8W-80 CONNECTOR PIN-OUTS

PT

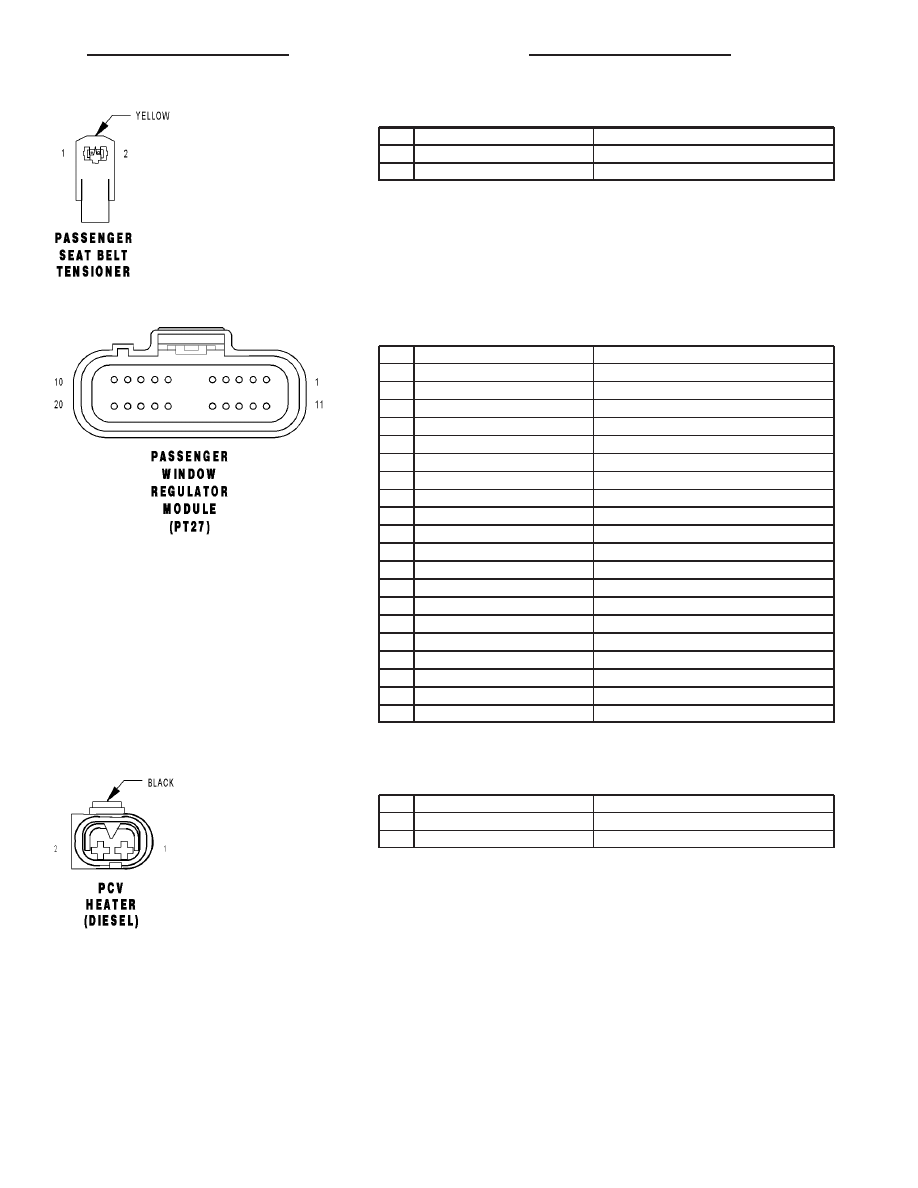

PASSENGER SEAT BELT TENSIONER - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

2

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

PASSENGER WINDOW REGULATOR MODULE (PT27) - 20 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK

GROUND

2

G74 18TN/RD

PASSENGER DOOR AJAR SWITCH SENSE

3

Q326 20OR/BR

PASSENGER REAR WINDOW SWITCH MUX

4

Q336 20OR/GY

PASSENGER FRONT WINDOW SWITCH MUX

5

Q31 20OR/DB

POWER TOP SWITCH MUX

6

Q14 16GY

PASSENGER REAR WINDOW DRIVER UP

7

Q24 16DG

PASSENGER REAR WINDOW DRIVER DOWN

8

-

-

9

-

-

10

F21 16TN

FUSED B(+)

11

Z1 16BK

GROUND

12

Z2 20BK/LG

GROUND

13

D25 18VT/YL

PCI BUS

14

F10 18YL/RD

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

15

Q58 20OR/YL

PASSENGER WINDOW DROP SWITCH SENSE

16

-

-

17

-

-

18

-

-

19

-

-

20

F21 16TN

FUSED B(+)

PCV HEATER (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A141 18DG/WT

FUEL PUMP RELAY OUTPUT

2

Z1 18BK

GROUND

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 89

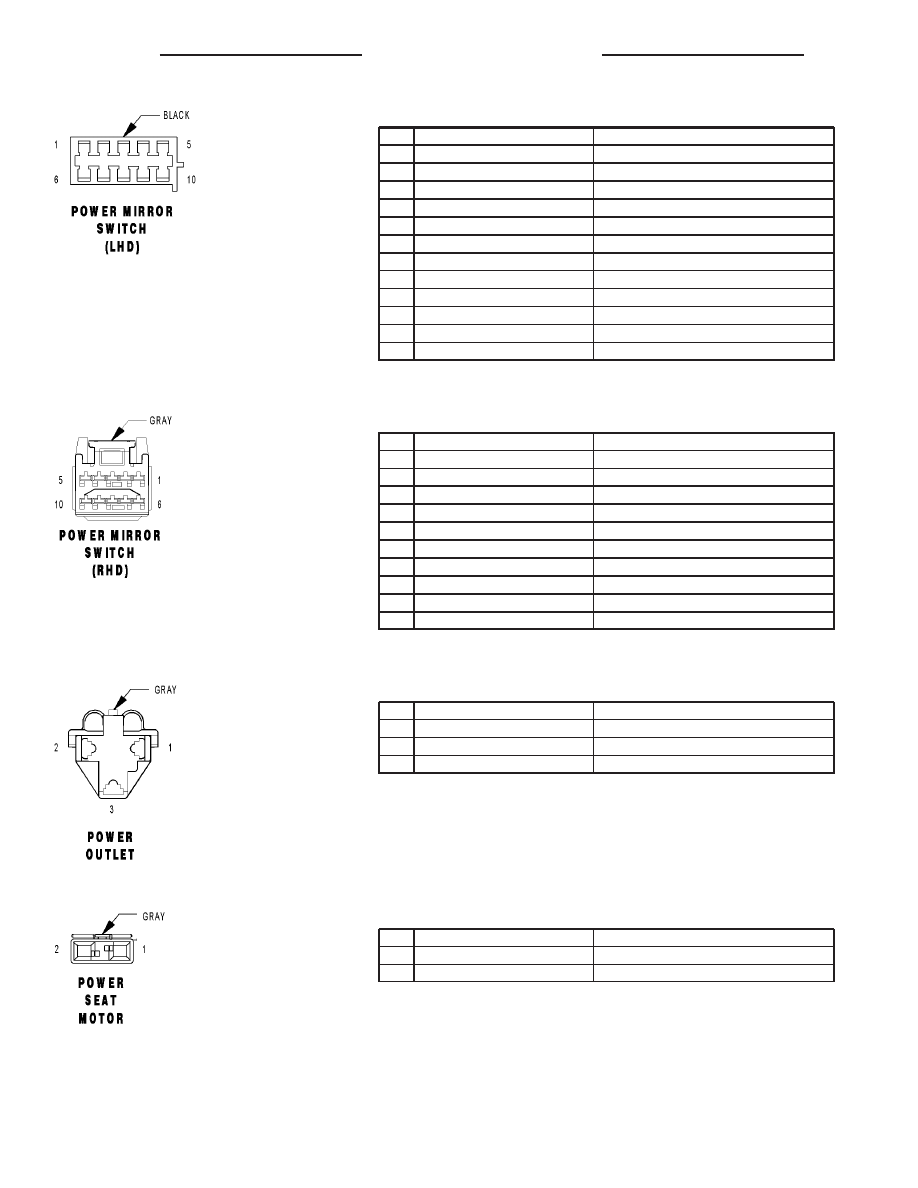

POWER MIRROR SWITCH (LHD) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

P73 20YL/PK

LEFT MIRROR RIGHT/DOWN MOVEMENT

2

P74 20DB/WT

RIGHT MIRROR LEFT MOVEMENT

3

Z1 20BK

GROUND

4

P71 20BK/YL (PT27)

LEFT MIRROR UP MOVEMENT

4

P71 20YL/BK (PT44)

LEFT MIRROR UP MOVEMENT

5

-

-

6

-

-

7

M1 18PK

FUSED B(+)

8

P75 20DB/WT

LEFT MIRROR LEFT MOVEMENT

9

P72 20YL/BK (PT27)

RIGHT MIRROR UP MOVEMENT

9

P72 20YL (PT44)

RIGHT MIRROR UP MOVEMENT

10

P70 20PK

RIGHT MIRROR RIGHT/DOWN MOVEMENT

POWER MIRROR SWITCH (RHD) - GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

M1 18PK

FUSED B(+)

2

P159 20DG/WT

MIRROR UNFOLD

3

P76 20YL/PK

LEFT/RIGHT MIRROR RIGHT/DOWN MOVEMENT

4

P75 20DB/WT

LEFT MIRROR LEFT MOVEMENT

5

P71 20YL/BK

LEFT MIRROR UP MOVEMENT

6

P160 20LB/BK

MIRROR FOLD

7

Z1 20BK

GROUND

8

-

-

9

P74 20DB/WT

RIGHT MIRROR LEFT MOVEMENT

10

P72 20YL

RIGHT MIRROR UP MOVEMENT

POWER OUTLET - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

F1 16DB/BK

FUSED B(+)

2

-

-

3

Z1 16BK

GROUND

POWER SEAT MOTOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

P120 16LG/YL

SEAT UP DRIVER

2

P121 16RD/LG

SEAT DOWN DRIVER

8W - 80 - 90

8W-80 CONNECTOR PIN-OUTS

PT

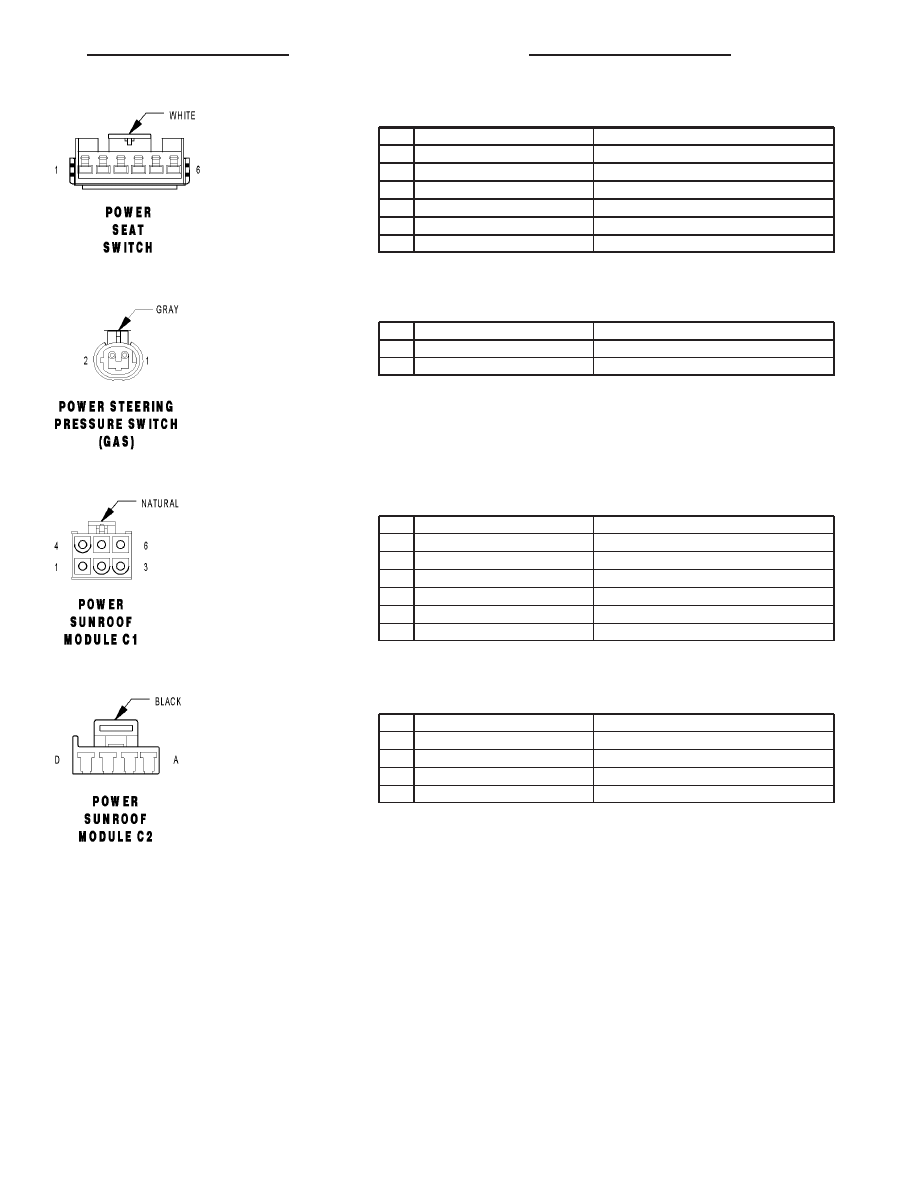

POWER SEAT SWITCH - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z121 16BK

GROUND

3

P120 16LG/YL

SEAT UP DRIVER

4

P121 16RD/LG

SEAT DOWN DRIVER

5

Z121 16BK

GROUND

6

A120 16RD/LG

FUSED B(+)

POWER STEERING PRESSURE SWITCH (GAS) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K10 20DB/OR

STEERING PRESSURE SWITCH SIGNAL

2

Z1 20BK

GROUND

POWER SUNROOF MODULE C1 - NATURAL 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L4 20WT

SUNROOF OPEN

3

-

-

4

L1 20VT

SUNROOF VENT

5

L2 20BR

SUNROOF SWITCH GROUND

6

L3 20LB

SUNROOF CLOSE

POWER SUNROOF MODULE C2 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

A

L5 14YL/RD

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

B

L7 14DB

MOTOR TILT DOWN FEED

C

L6 14DG

MOTOR TILT UP FEED

D

Z1 14BK/VT

GROUND

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 91
