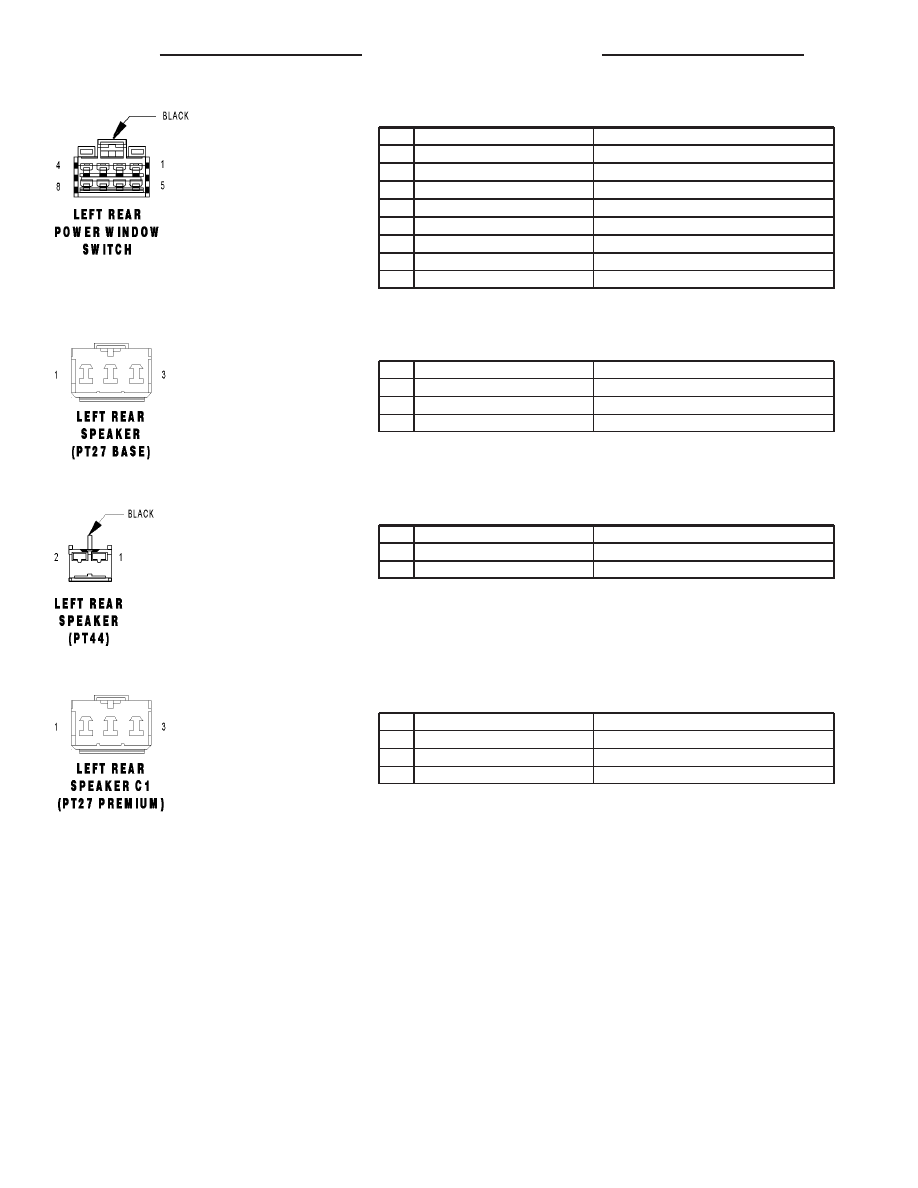

LEFT REAR POWER WINDOW SWITCH - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Q17 14DB/WT

MASTER LEFT REAR WINDOW DRIVER (UP)

3

Q27 14RD/BK

MASTER LEFT REAR WINDOW DRIVER (DOWN)

4

Q1 14YL

WINDOW SWITCH SUPPLY

5

Q13 14DB

LEFT REAR WINDOW DRIVER (UP)

6

-

-

7

-

-

8

Q23 14RD/WT

LEFT REAR WINDOW DRIVER (DOWN)

LEFT REAR SPEAKER (PT27 BASE) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X57 18BR/LB

LEFT REAR SPEAKER (-)

2

-

-

3

X51 18BR/YL

LEFT REAR SPEAKER (+)

LEFT REAR SPEAKER (PT44) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X57 18BR/LB

LEFT REAR SPEAKER (-)

2

X51 18BR/YL

LEFT REAR SPEAKER (+)

LEFT REAR SPEAKER C1 (PT27 PREMIUM) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X91 18WT/BK

LEFT REAR SPEAKER SUBWOOFER (-)

2

-

-

3

X93 18WT/RD

LEFT REAR SPEAKER SUBWOOFER (+)

8W - 80 - 80

8W-80 CONNECTOR PIN-OUTS

PT

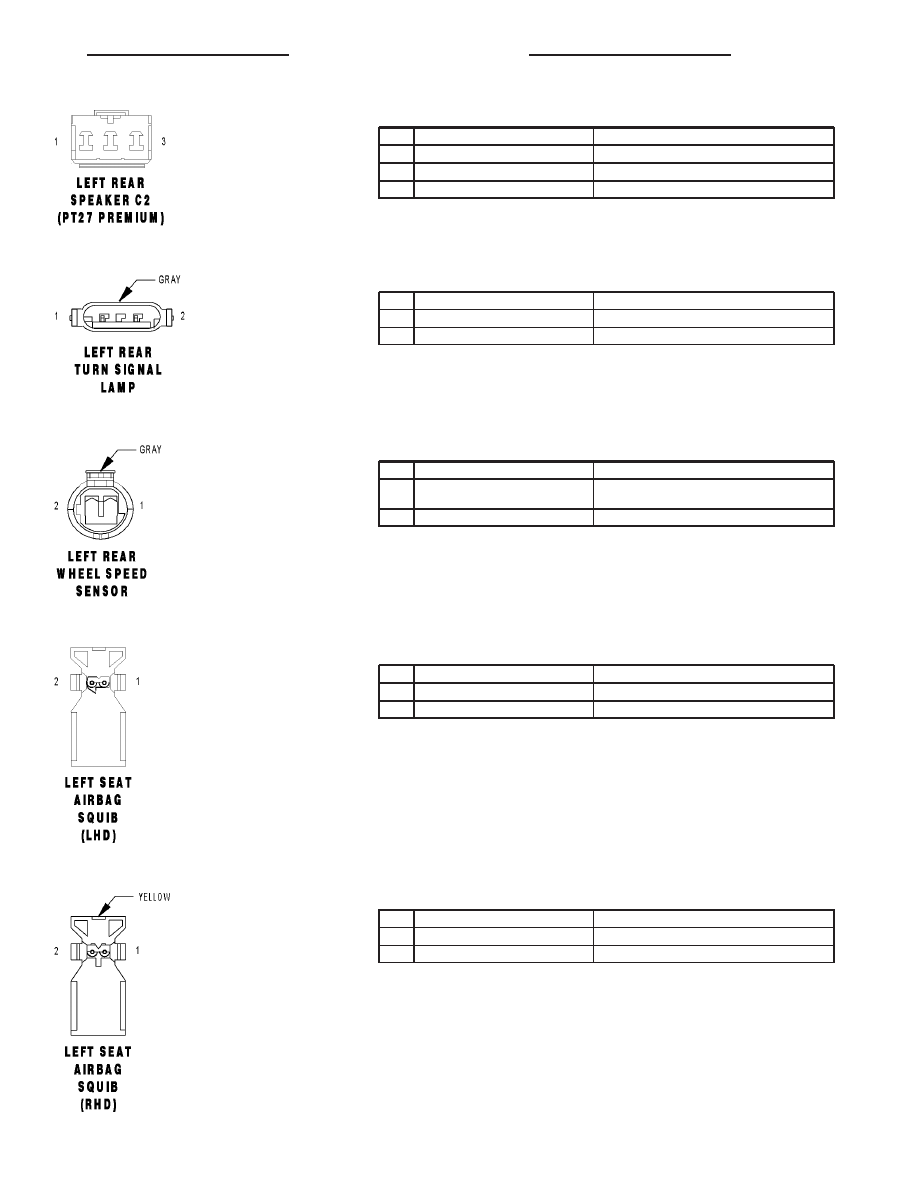

LEFT REAR SPEAKER C2 (PT27 PREMIUM) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X95 18WT/VT

LEFT REAR SPEAKER TWEETER (+)

2

-

-

3

X97 18WT/DG

LEFT REAR SPEAKER TWEETER (-)

LEFT REAR TURN SIGNAL LAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L63 18DG/RD

LEFT REAR TURN SIGNAL

2

Z1 18BK

GROUND

LEFT REAR WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B4 20LG

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B3 20LG/DB

LEFT REAR WHEEL SPEED SENSOR SIGNAL

LEFT SEAT AIRBAG SQUIB (LHD) - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R33 18WT

LEFT SEAT SQUIB 1 LINE 2

2

R31 18OR

LEFT SEAT SQUIB 1 LINE 1

LEFT SEAT AIRBAG SQUIB (RHD) - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R33 18WT

LEFT SEAT SQUIB 1 LINE 2

2

R31 18OR

LEFT SEAT SQUIB 1 LINE 1

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 81

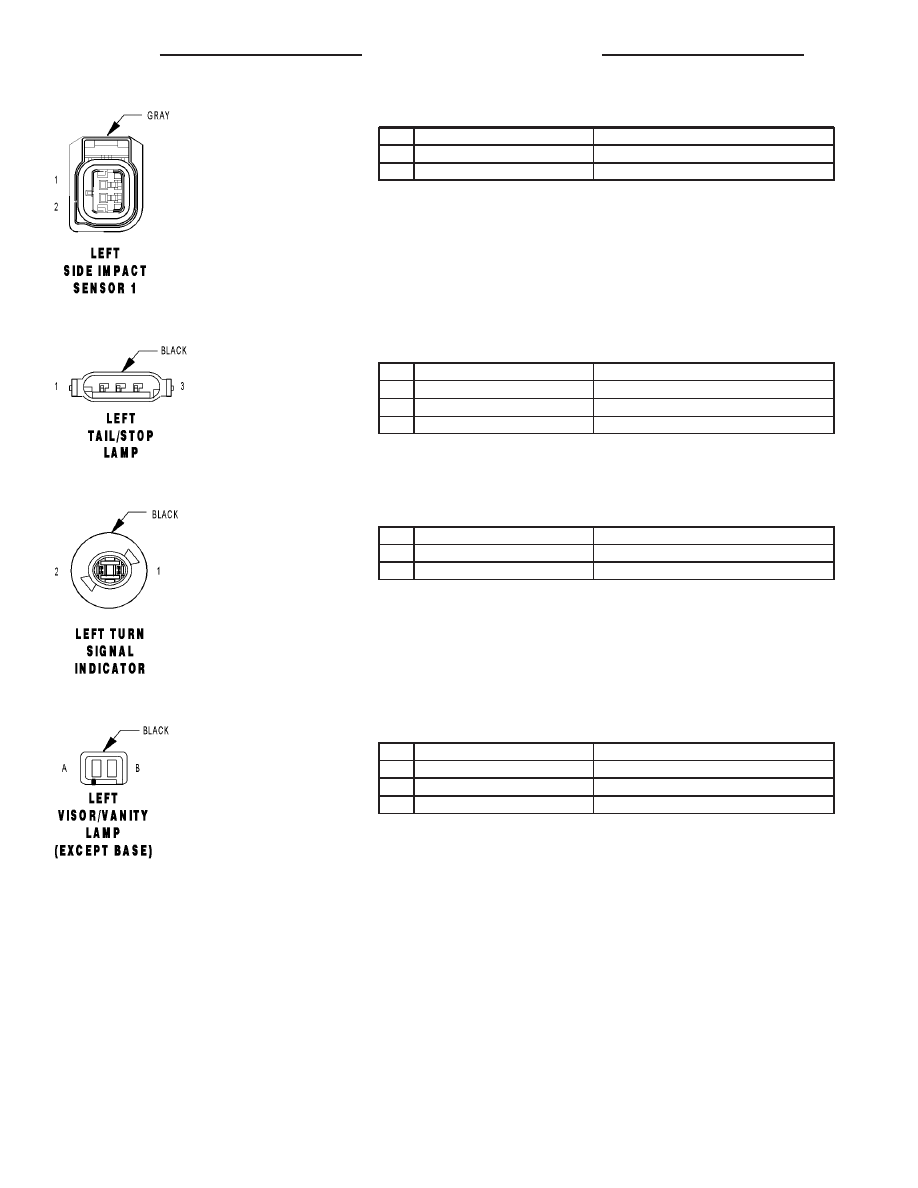

LEFT SIDE IMPACT SENSOR 1 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R133 20LB/DG

LEFT SIDE IMPACT SENSOR 1 GROUND

2

R131 20LG/YL

LEFT SIDE IMPACT SENSOR 1 SIGNAL

LEFT TAIL/STOP LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

2

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

3

Z1 18BK

GROUND

LEFT TURN SIGNAL INDICATOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L61 20LG

LEFT TURN SIGNAL (IN)

2

Z1 20BK

GROUND

LEFT VISOR/VANITY LAMP (EXCEPT BASE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

M1 20PK

FUSED B(+)

B

Z1 18BK (EXCEPT HOMELINK)

GROUND

B

G38 20 GY (HOMELINK)

GROUND

8W - 80 - 82

8W-80 CONNECTOR PIN-OUTS

PT

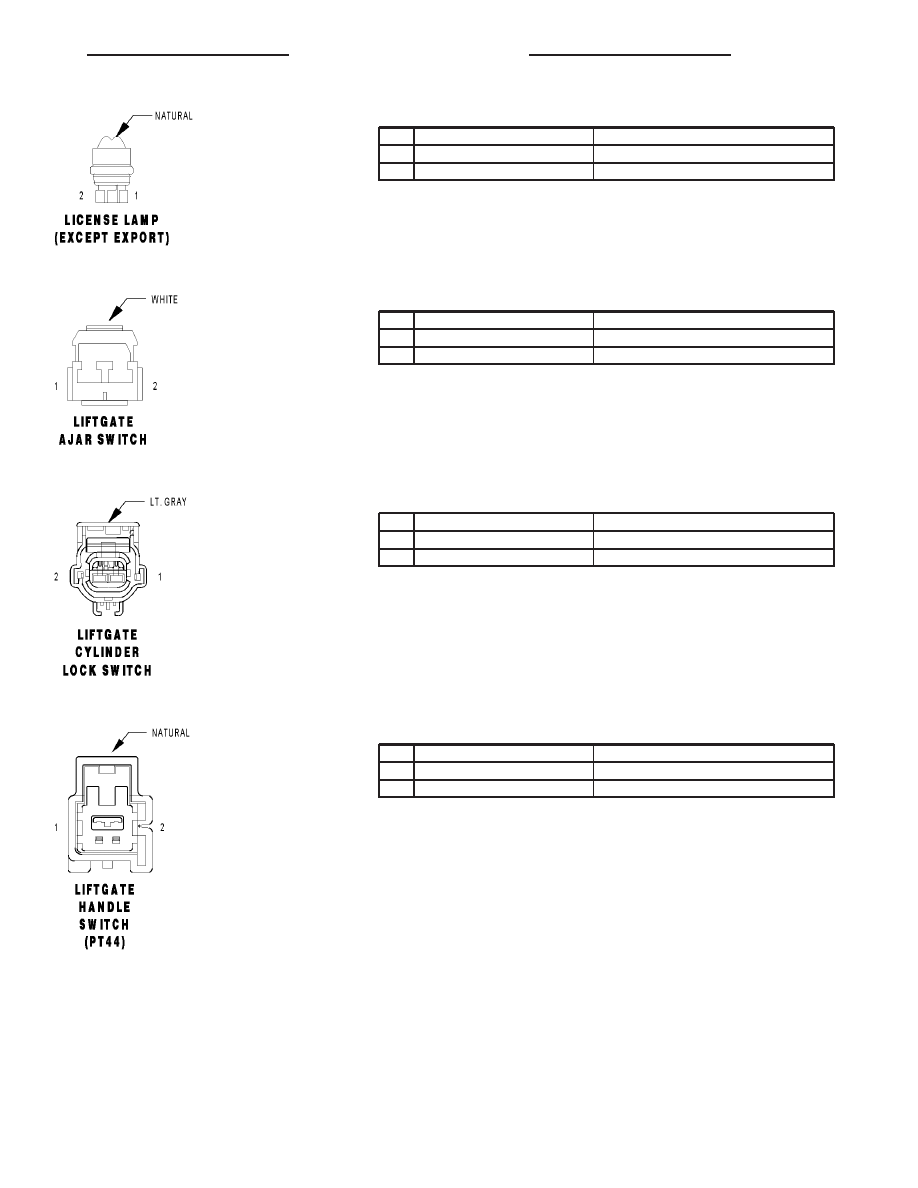

LICENSE LAMP (EXCEPT EXPORT) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

2

Z1 18BK

GROUND

LIFTGATE AJAR SWITCH - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

G78 20TN/BK

DECKLID AJAR SWITCH SENSE

2

Z1 20BK

GROUND

LIFTGATE CYLINDER LOCK SWITCH - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

P96 20WT/LG

RIGHT DOOR SWITCH MUX

2

Z1 20BK

GROUND

LIFTGATE HANDLE SWITCH (PT44) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q33 20BR/LB

LIFTGATE RELEASE SWITCH SENSE

2

Z1 20BK

GROUND

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 83
