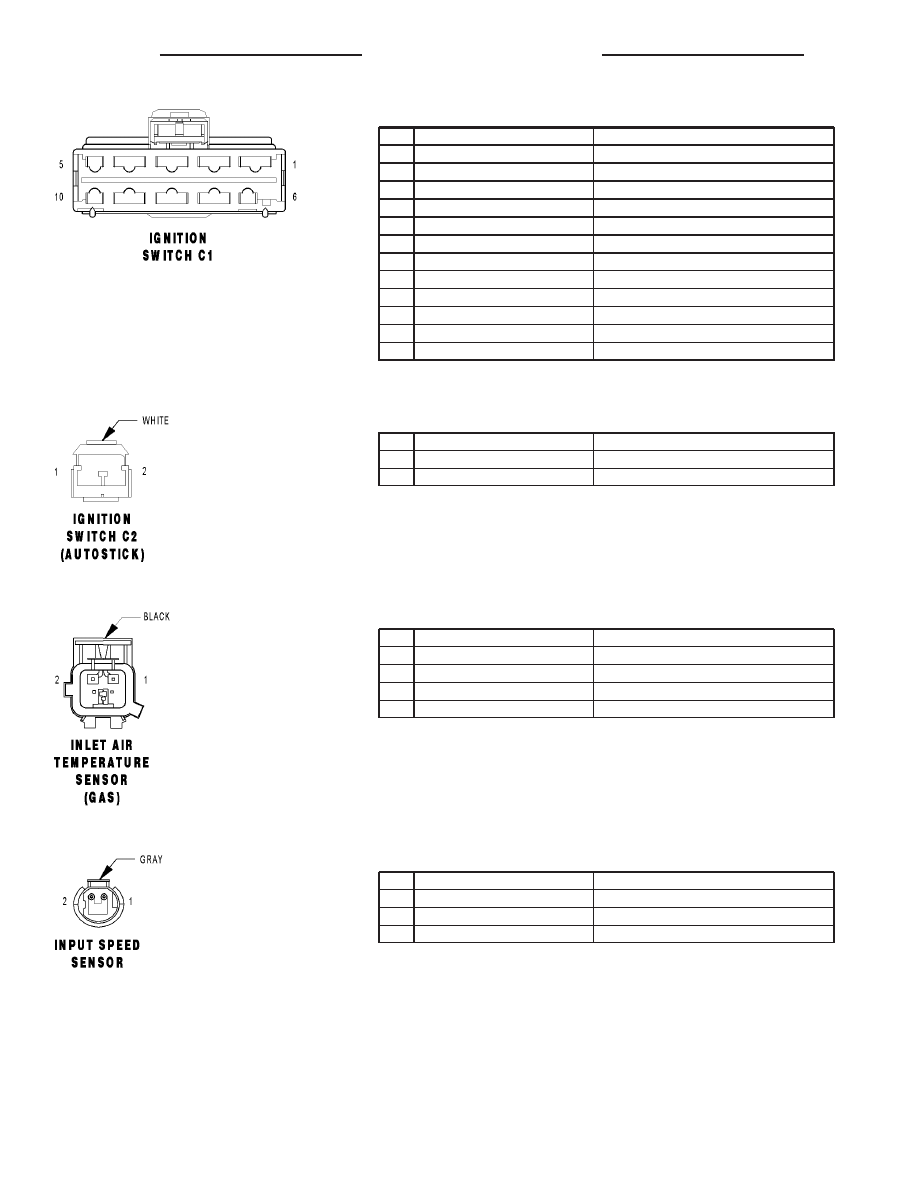

IGNITION SWITCH C1 - 10 WAY

CAV

CIRCUIT

FUNCTION

1

A1 14RD

FUSED B(+)

1

A1 14RD (AUTOSTICK)

FUSED B(+)

2

A21 14DB

IGNITION SWITCH OUTPUT (RUN-START)

3

F30 16RD

IGNITION SWITCH OUTPUT (RUN-ACC)

4

F1 16DB/BK

FUSED B(+)

4

F1 16DB/BK (POWER OUTLET)

FUSED B(+)

5

G26 20LB

KEY-IN IGNITION SWITCH SENSE

6

A41 14YL

FUSED IGNITION SWITCH OUTPUT (START)

7

A31 14BK/WT

IGNITION SWITCH OUTPUT (RUN-ACC)

8

A22 12BK/OR

IGNITION SWITCH OUTPUT (RUN)

9

A2 12PK/BK

FUSED B(+)

10

-

-

IGNITION SWITCH C2 (AUTOSTICK) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

A81 20DG/RD

FUSED B(+)

2

F11 20LG/WT

IGNITION SWITCH OUTPUT (UNLOCK-RUN-START)

INLET AIR TEMPERATURE SENSOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K21 20BK/RD (1.6L)

INLET AIR TEMPERATURE SENSOR SIGNAL

1

K21 20BK/RD (EXCEPT 1.6L)

IAT SIGNAL

2

K921 20RD (1.6L)

INLET AIR TEMPERATURE SENSOR GROUND

2

K4 20BK/LB (EXCEPT 1.6L)

SENSOR GROUND 1

INPUT SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

T13 18DB/BK (2.4L EXCEPT TURBO)

SPEED SENSOR GROUND

1

T13 20DB/BK (2.4L TURBO)

SPEED SENSOR GROUND

2

T52 20RD/BK

INPUT SPEED SENSOR SIGNAL

8W - 80 - 72

8W-80 CONNECTOR PIN-OUTS

PT

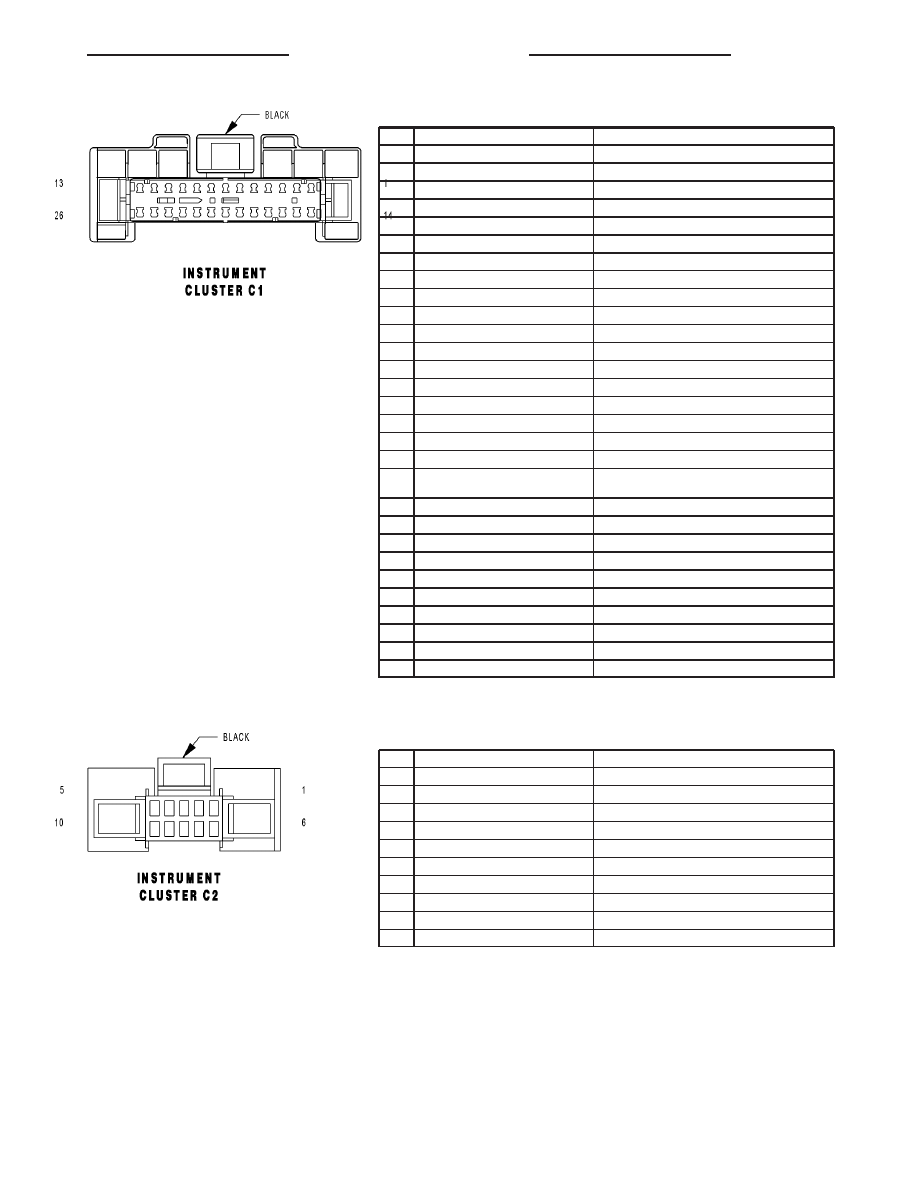

INSTRUMENT CLUSTER C1 - BLACK 26 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

Z2 20BK/LG

GROUND

3

L7 20BK/YL

HEADLAMP SWITCH OUTPUT

4

M1 20PK

FUSED B(+)

5

-

-

6

-

-

7

M2 20YL

COURTESY LAMPS DRIVER

8

-

-

9

G75 20TN (LHD PT44)

LEFT FRONT DOOR AJAR SWITCH SENSE

9

G75 20TN/DB (PT27)

LEFT FRONT DOOR AJAR SWITCH SENSE

9

G74 20TN/RD (RHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

10

L161 18LG/OR

LEFT TURN SIGNAL (OUT)

11

L61 18LG

LEFT TURN SIGNAL (IN)

12

L160 18TN/RD

RIGHT TURN SIGNAL (OUT)

13

L60 18TN

RIGHT TURN SIGNAL (IN)

14

G5 20DB/WT

IGNITION SWITCH OUTPUT (RUN-START)

15

F11 20RD/WT (AUTOSTICK)

IGNITION SWITCH OUTPUT (UNLOCK-RUN-START)

16

-

-

17

L4 16VT/WT (EXCEPT SATELLITE
RADIO)

DIMMER SWITCH LOW BEAM OUTPUT

18

L3 18RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

19

G26 20LB

KEY-IN IGNITION SWITCH SENSE

20

G10 20LG/RD

SEAT BELT SWITCH SENSE

21

G11 20WT/BK

RED BRAKE WARNING INDICATOR DRIVER

22

E2 20OR

PANEL LAMPS DRIVER

23

M9 20DB/OR

PASSENGER DOOR AJAR/RKE SENSE

24

G78 20TN/BK (PT27)

DECKLID AJAR SWITCH SENSE

24

G78 20TN/BK (PT44)

LIFTGATE AJAR SWITCH SENSE

25

D24 20WT/DG

FLASH PROGRAM ENABLE

26

D25 20VT/YL

PCI BUS

INSTRUMENT CLUSTER C2 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

L39 18LB (FOG LAMPS)

FOG LAMP SWITCH OUTPUT

2

G69 20BK/OR (RKE)

VTSS INDICATOR DRIVER

3

-

-

4

-

-

5

-

-

6

L38 18BR/WT (REAR FOG LAMPS)

REAR FOG LAMP SWITCH OUTPUT

7

E19 20RD

PANEL LAMPS DIMMER SIGNAL

8

L1 20VT/BK (MTX)

BACK-UP LAMP SWITCH OUTPUT

9

G4 20DB

FUEL LEVEL SENSOR SIGNAL

10

-

-

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 73

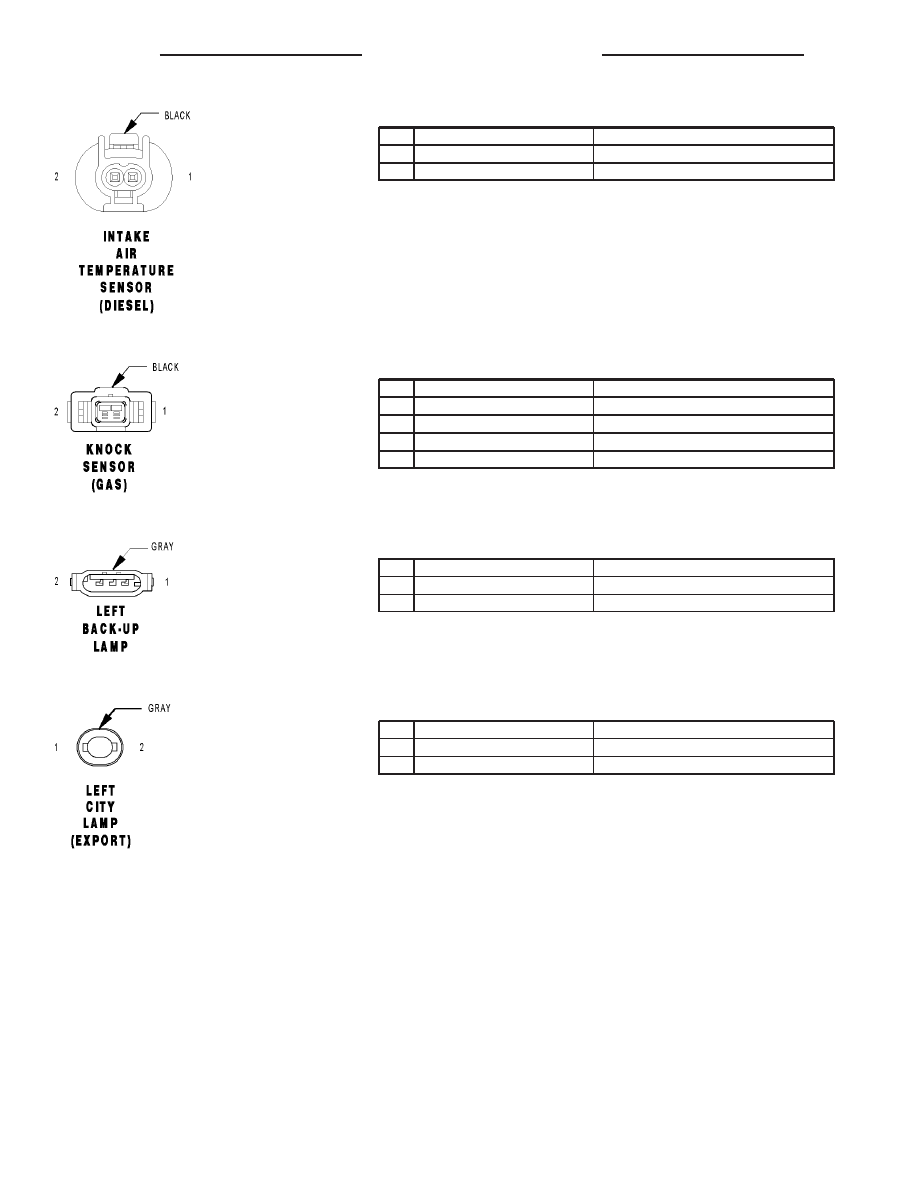

INTAKE AIR TEMPERATURE SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K121 20BR/WT

SENSOR GROUND

2

K48 20LG/WT

INTAKE AIR TEMPERATURE SENSOR SIGNAL

KNOCK SENSOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K42 20DB/LG (1.6L)

KNOCK SENSOR SIGNAL

1

K42 20DB/LG (EXCEPT 1.6L)

KS SIGNAL

2

K45 20BK/VT (1.6L)

KNOCK SENSOR GROUND

2

K45 20BK/VT (EXCEPT 1.6L)

KS RETURN

LEFT BACK-UP LAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L1 20VT/BK

BACK-UP LAMP SWITCH OUTPUT

2

Z1 20BK

GROUND

LEFT CITY LAMP (EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BR

GROUND

2

L7 18BK

HEADLAMP SWITCH OUTPUT

8W - 80 - 74

8W-80 CONNECTOR PIN-OUTS

PT

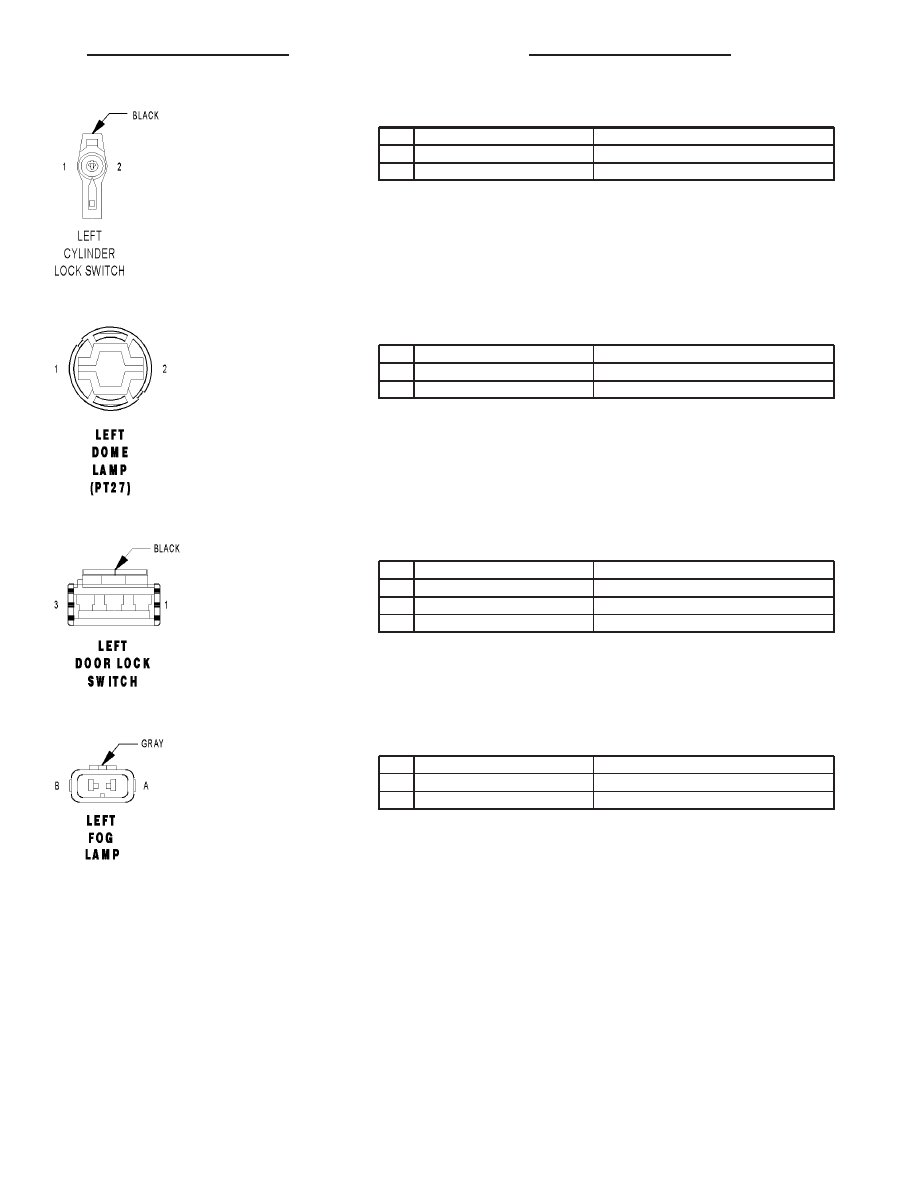

LEFT CYLINDER LOCK SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P97 18LG

LEFT DOOR SWITCH MUX

2

Z1 18BK

GROUND

LEFT DOME LAMP (PT27) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

M1 20PK

FUSED B(+)

2

M2 20YL

COURTESY LAMPS DRIVER

LEFT DOOR LOCK SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

P97 20WT/DG

LEFT DOOR SWITCH MUX

3

Z1 20BK

GROUND

LEFT FOG LAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

A

L39 18LB

FOG LAMP SWITCH OUTPUT

B

Z1 18BK

GROUND

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 75
