WEATHERSTRIP/SEALS

DESCRIPTION

DOOR OPENING SEAL - INNER

REMOVAL

(1) Open door.
(2) Using a trim stick C-4755 or equivalent, disen-

gage the push pins attaching door trim inner seal to
door sill (Fig. 2).

(3) Remove door trim inner seal from vehicle.

INSTALLATION

(1) Place door trim inner seal into position.
(2) Press on door inner seal and push pins to

engage into door sill (Fig. 2).

(3) Close door.

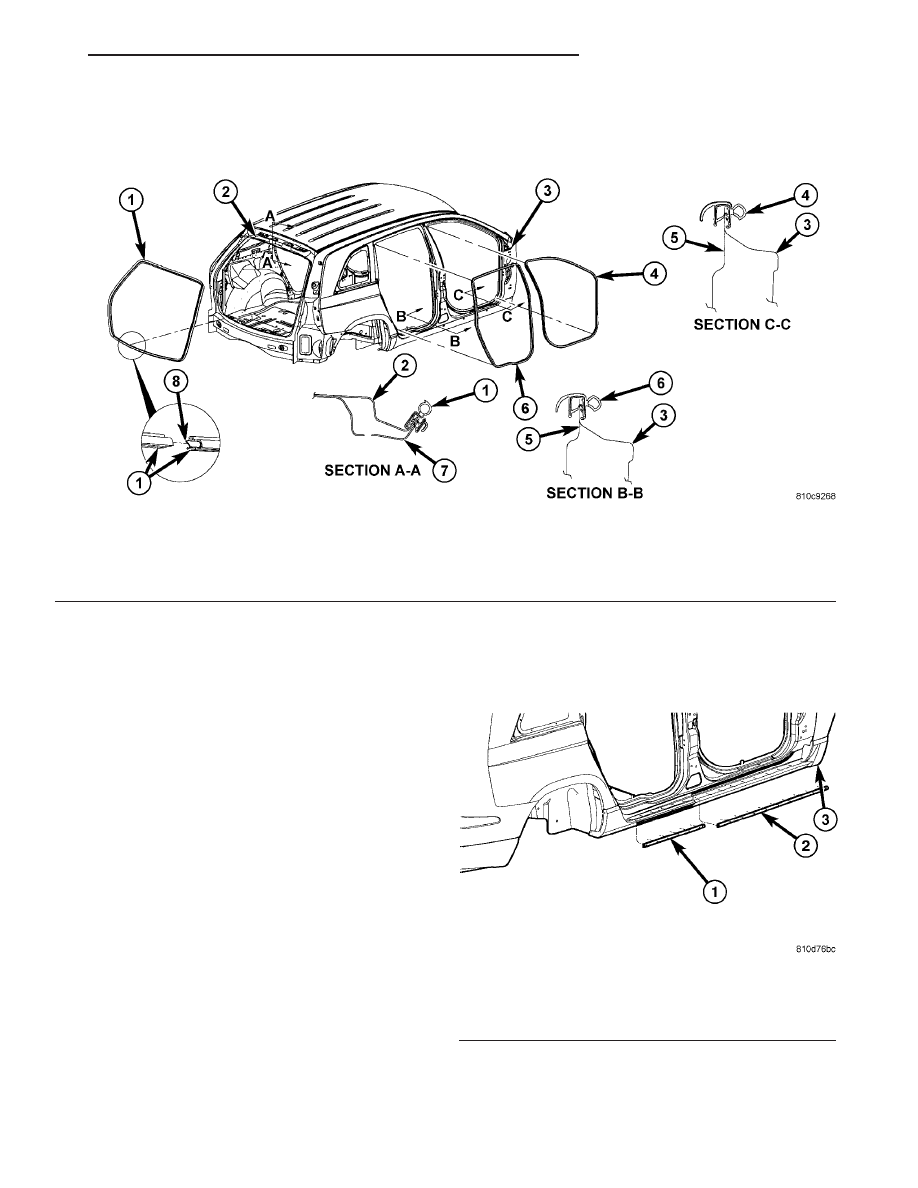

Fig. 1 DOOR AND LIFTGATE OPENING WEATHERSTRIPS

1 - LIFTGATE OPENING WEATHERSTRIP
2 - LIFTGATE OPENING FRAME REINFORCEMENT
3 - BODY SIDE OUTER PANEL
4 - FRONT DOOR BODY MOUNTED WEATHERSTRIP

5 - BODY SIDE INNER PANEL
6 - REAR DOOR MOUNTED WEATHERSTRIP
7 - LIFTGATE OPENING FRAME REINFORCEMENT
8 - STUFFER

Fig. 2 DOOR TRIM INNER SEAL AND PUSH PIN(S)

1 - REAR DOOR TRIM INNER SEAL AND PUSH PINS
2 - FRONT DOOR TRIM INNER SEAL AND PUSH PINS
3 - DOOR SILL

CS

WEATHERSTRIP/SEALS

23 - 171

FRONT DOOR HEADER
WEATHERSTRIP

REMOVAL

(1) Open front door.
(2) Using a trim stick C-4755 or equivalent, disen-

gage the plastic pins attaching front door header
weatherstrip to door frame (Fig. 3).

(3) Remove weatherstrip from door.

INSTALLATION

(1) Place weatherstrip into position.
(2) Press on attaching plastic pins to engage front

door header weatherstrip to door frame (Fig. 3).

(3) Close front door.

FRONT DOOR OPENING
WEATHERSTRIP

REMOVAL

(1) Open front door.
(2) Remove front door sill scuff plate.
(3) Pull front door weatherstrip from door opening

fence (Fig. 1) and (Fig. 4).

(4) Remove door opening weatherstrip from vehi-

cle.

INSTALLATION

(1) Place front door opening weatherstrip into posi-

tion starting at the upper rear corner of the B-pillar
(Fig. 1) and (Fig. 4).

(2) Work the weatherstrip down the B-pillar to the

floor pan. Leave slack to ensure completion of the
weatherstrip throughout the entire opening.

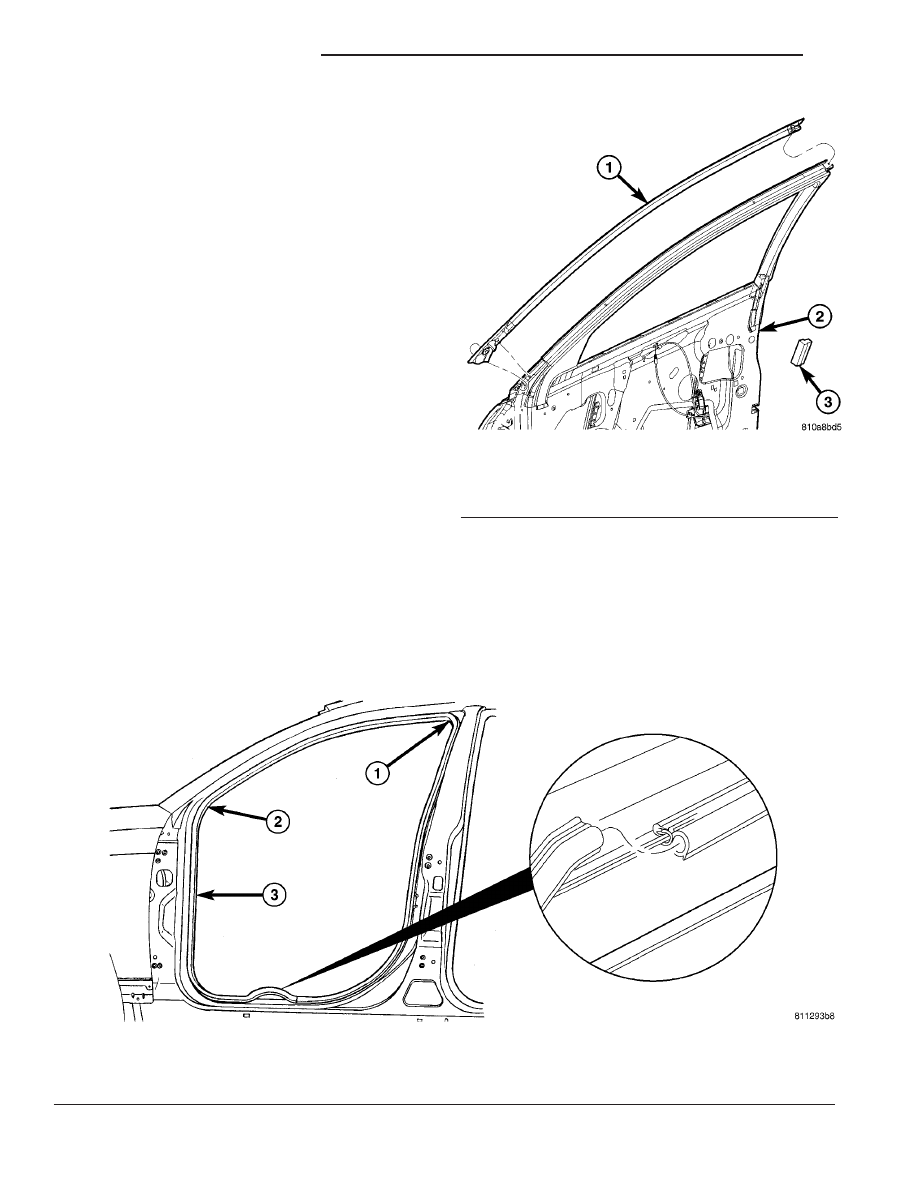

Fig. 3 DOOR HEADER WEATHERSTRIP

1 - FRONT DOOR WEATHERSTRIP
2 - DOOR ASSEMBLY
3 - CHANNEL STUFFER

Fig. 4 FRONT DOOR OPENING WEATHERSTRIP

1 - B-PILLAR STARTING POINT
2 - VERIFY INSTALLATION OF A-PILLAR CORNER AND
BELTLINE

3 - FRONT DOOR OPENING WEATHERSTRIP

23 - 172

WEATHERSTRIP/SEALS

CS

(3) Starting at B-pillar going along the under side

of the header and down the A-pillar leaving slack to
ensure proper installation of the bottom portion of
the weatherstrip.

(4) Joint the two end of the weatherstrip together

and ensure complete seating of weatherstrip.

(5) Install front door sill scuff plate.
(6) Close front door.

FRONT DOOR OUTER BELT
WEATHERSTRIP

REMOVAL

(1) Lower window completely.
(2) Remove door trim panel. (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - REMOVAL).

(3) Remove

front

inner

molding

weatherstrip.

(Refer

to

23

-

BODY/WEATHERSTRIP/SEALS/

FRONT DOOR INNER BELT WEATHERSTRIP -
REMOVAL).

(4) Remove frame closeout molding. (Refer to 23 -

BODY/DOOR - FRONT/FRAME CLOSEOUT MOLD-
ING - REMOVAL).

(5) Remove foam stuffer in mirror flag area.
(6) Remove side view mirror. (Refer to 23 - BODY/

EXTERIOR/SIDE VIEW MIRROR - REMOVAL).

(7) Remove screw attaching outer belt molding,

one at the inside of the front door shut face at the
B-pillar.

(8) Insert special tool #9093 between belt molding

and glass at rear and then slide tool forward approx-
imately 14 cm (5.5 in.) (Fig. 5) and (Fig. 6).

(9) Push down on outer belt molding and rotate

upper part of tool outward from vehicle approxi-
mately 6 - 8 cm (2.5 - 3 in.) then lift up on molding to
disengage from locking tab.

(10) Repeat step 3 and 4 at as necessary till outer

belt molding is free.

(11) Remove outer belt molding weatherstrip.

INSTALLATION

(1) Place outer belt molding weatherstrip into posi-

tion (Fig. 5).

(2) Press down or tap lightly on outer belt molding

until fully seated.

(3) Install screw attaching outer belt molding, one at

the inside of the front door shut face at the B-pillar.

(4) Install side view mirror. (Refer to 23 - BODY/EX-

TERIOR/SIDE VIEW MIRROR - INSTALLATION).

(5) Install foam stuffer in mirror flag area.
(6) Install frame closeout molding. (Refer to 23 -

BODY/DOOR - FRONT/FRAME CLOSEOUT MOLD-
ING - INSTALLATION).

(7) Install front inner molding weatherstrip. (Refer

to

23

-

BODY/WEATHERSTRIP/SEALS/FRONT

DOOR INNER BELT WEATHERSTRIP - INSTAL-
LATION).

(8) Install door trim panel. (Refer to 23 - BODY/

DOOR - FRONT/DOOR TRIM PANEL - INSTALLA-
TION).

(9) Close window.

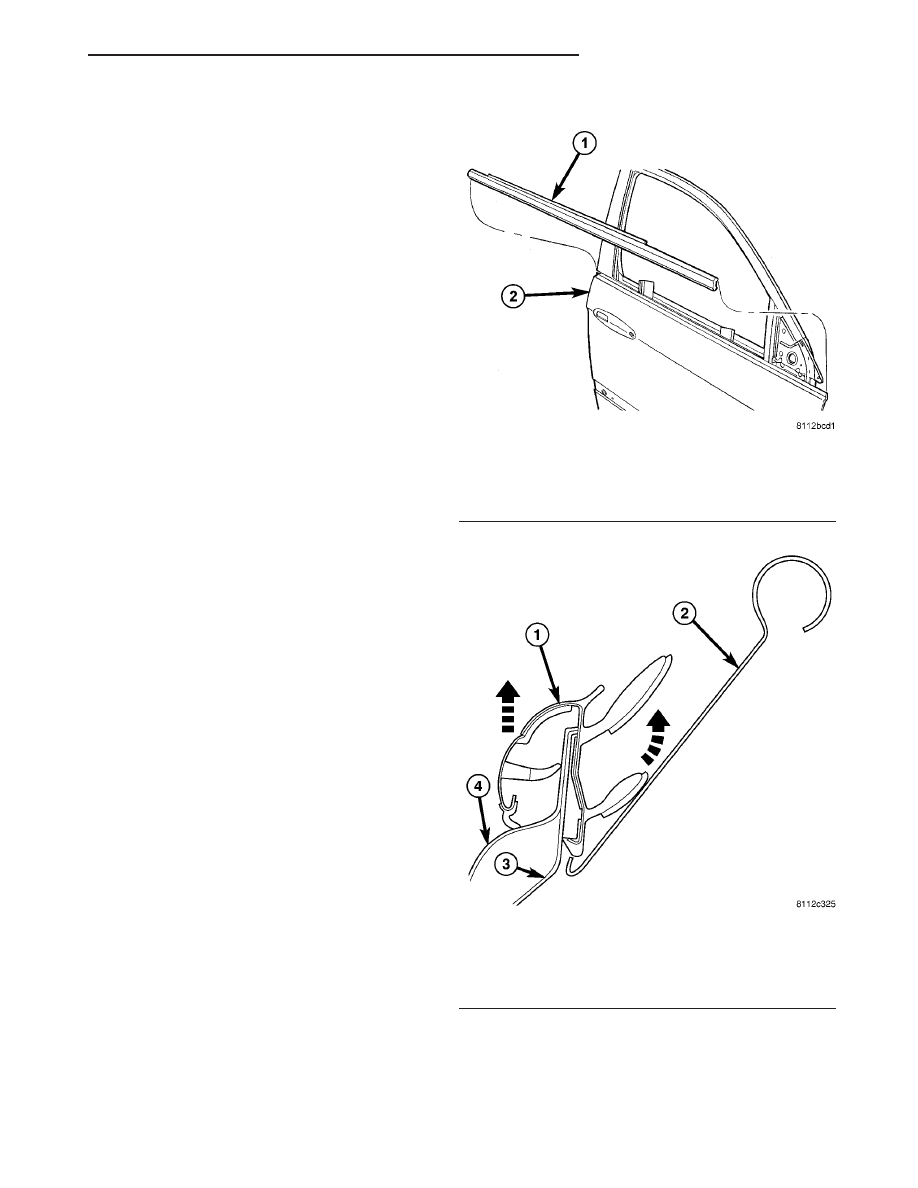

Fig. 5 FRONT DOOR OUTER BELT MOLDING

WEATHERSTRIP

1 - DOOR OUTER BELT WEATHERSTRIP
2 - FRONT DOOR ASSEMBLY

Fig. 6 OUTER BELT MOLDING

1 - OUTER BELT MOLDING
2 - SPECIAL TOOL #9093
3 - RETAINING TAB
4 - DOOR OUTER PANEL

CS

WEATHERSTRIP/SEALS

23 - 173

FRONT DOOR OPENING WEATHERSTRIP (Continued)

FRONT DOOR MOUNTED
WEATHERSTRIP

REMOVAL

(1) Open front door.
(2) Using a trim stick C-4755 or equivalent, disen-

gage the push pins attaching front door mounted
weatherstrip to door frame (Fig. 7).

(3) Remove weatherstrip from door frame.

INSTALLATION

(1) Place front door mounted weatherstrip into

position (Fig. 7).

(2) Press on attaching push pins fasteners to

attach weatherstrip to lower door and engage upper
front door mounted weatherstrip to door frame.

(3) Close front door.

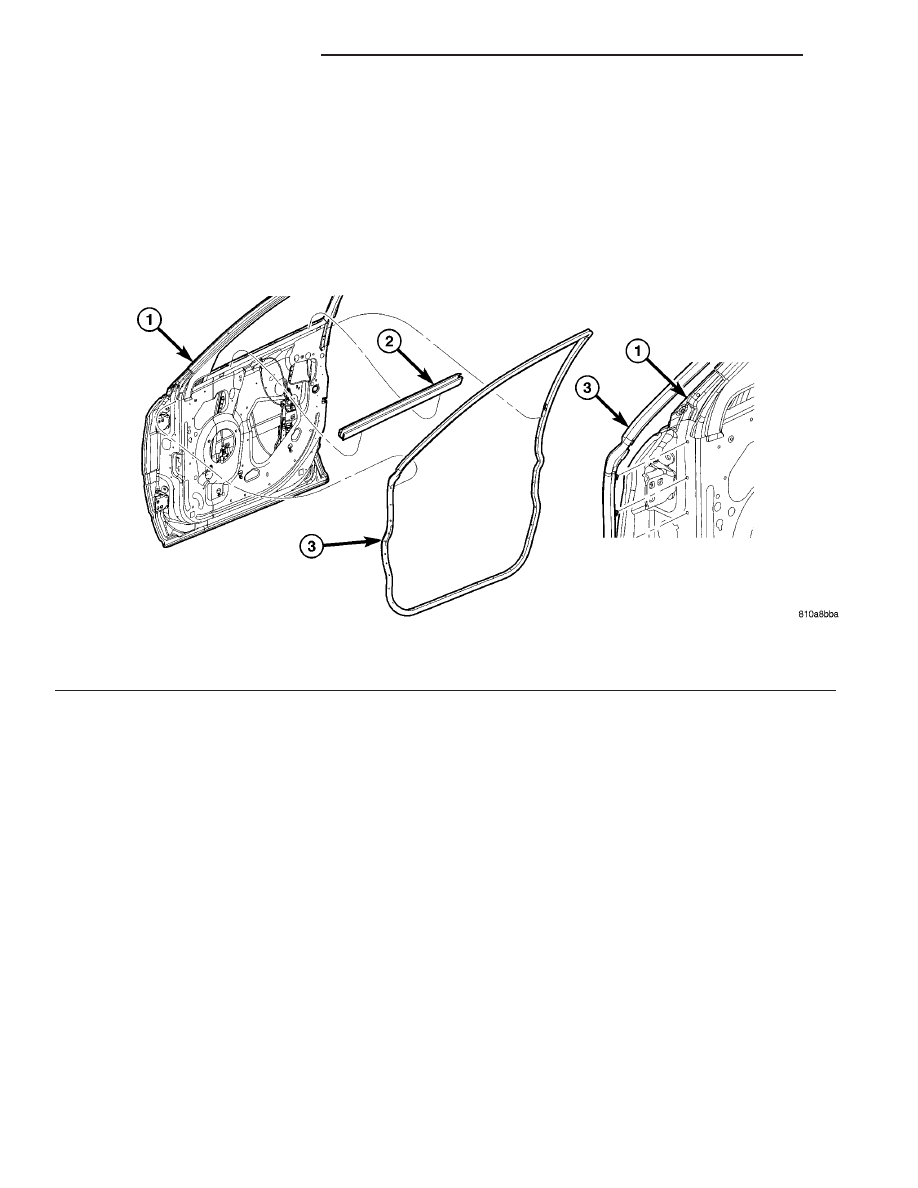

Fig. 7 DOOR BELT INNER AND MOUNTED WEATHERSTRIP

1 - DOOR ASSEMBLY
2 - FRONT DOOR BELT INNER WEATHERSTRIP

3 - FRONT DOOR MOUNTED WEATHERSTRIP
