(17) Disconnect brake light wiring connectors.
(18) Remove steering column retaining nuts (Fig.

7).

(19) Remove shift interlock cable. (Refer to 21 -

TRANSMISSION/TRANSAXLE/AUTOMATIC

-

41TE/SHIFT INTERLOCK CABLE - INSTALLA-
TION).

(20) Remove both left and right side A-pillar trim.

(Refer to 23 - BODY/INTERIOR/A-PILLAR TRIM -
REMOVAL).

(21) Remove instrument panel end caps. (Refer to

23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL END CAP - REMOVAL).

(22) Remove both front door sill scuff plates. (Refer

to 23 - BODY/INTERIOR/FRONT DOOR SCUFF
PLATE - REMOVAL).

(23) Remove both cowl side trim panel. (Refer to

23 - BODY/INTERIOR/COWL SIDE TRIM PANEL -
REMOVAL).

(24) Disconnect the antenna lead connector. (Refer

to 8 - ELECTRICAL/AUDIO/ANTENNA BODY &
CABLE - REMOVAL).

(25) Remove the glove box:

(a) Push in on sides of glove box bin and lower

door.

(b) Pivot glove box downward and disengage

hinge hooks from instrument panel.

(c) Remove glove box from vehicle.

(26) Disconnect the airbag module electrical connec-

tor.

(27) Remove top cover (Fig. 8). (Refer to 23 - BODY/

INSTRUMENT PANEL/INSTRUMENT PANEL TOP
COVER - REMOVAL).

(28) Remove

mounting

screws

attaching

right

instrument panel side cowl bracket (roll down) (Fig.
9).

(29) Disconnect HVAC electrical connectors.
(30) Disconnect (3) electrical connectors behind cowl

panel.

(31) Disconnect right side electrical connector from

A-pillar.

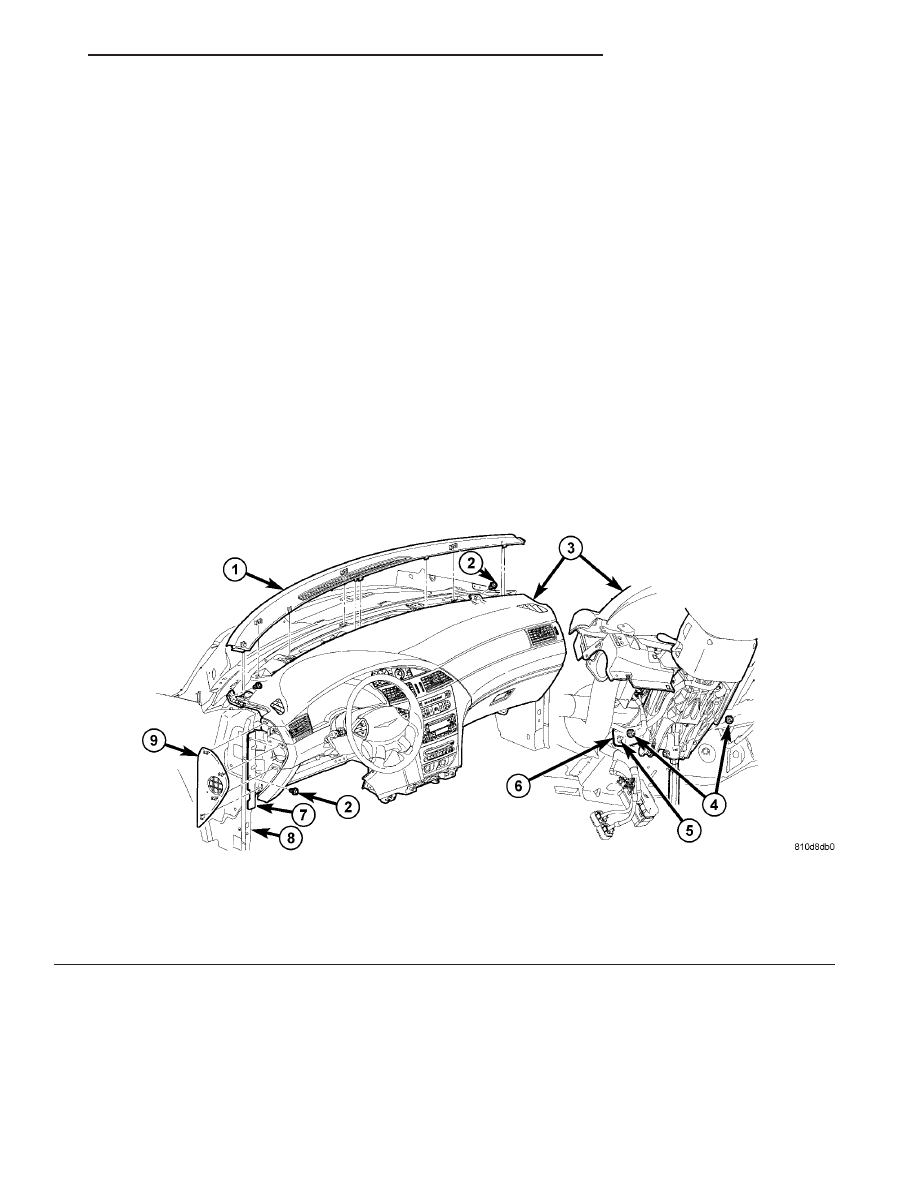

Fig. 7 TOP COVER AND INSTRUMENT PANEL

1 - INSTRUMENT TOP COVER
2 - MOUNTING SCREWS
3 - INSTRUMENT PANEL
4 - ATTACHING NUTS
5 - WELD STUD

6 - STEERING COLUMN ATTACHING BRACKET
7 - INSTRUMENT PANEL SIDE COWL BRACKET
8 - COWL SIDE PANEL
9 - INSTRUMENT PANEL END CAP

CS

INSTRUMENT PANEL

23 - 79

INSTRUMENT PANEL ASSEMBLY (Continued)

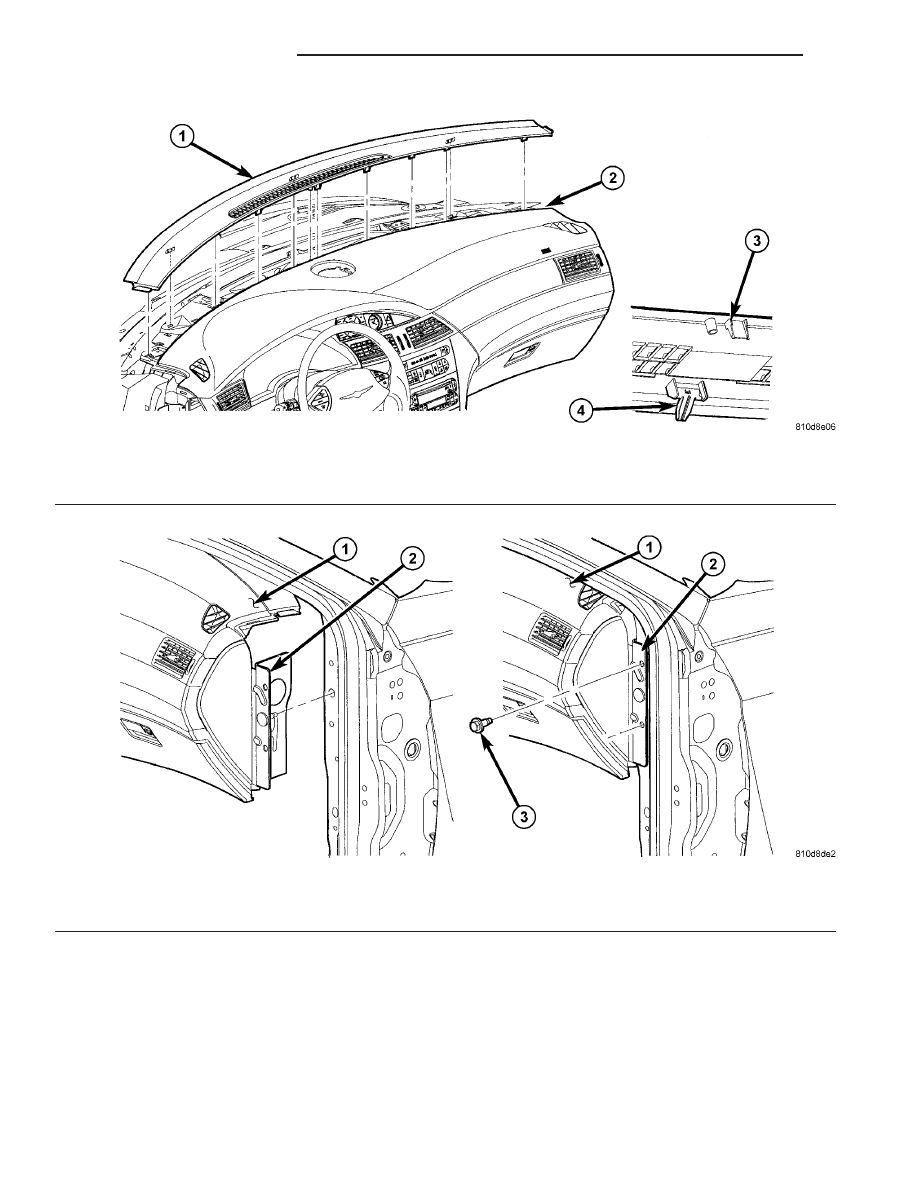

Fig. 8 INSTRUMENT PANEL TOP COVER

1 - INSTRUMENT PANEL TOP COVER
2 - AREA TO CHECK FIT AND FINISH

3 - LOCKING TABS
4 - LOCATING PIN(S)

Fig. 9 SIDE COWL ATTACHING BRACKET

1 - INSTRUMENT PANEL
2 - INSTRUMENT PANEL SIDE COWL ATTACHING BRACKET

3 - MOUNTING SCREWS

23 - 80

INSTRUMENT PANEL

CS

INSTRUMENT PANEL ASSEMBLY (Continued)

(32) Remove the (2) screws attaching the instru-

ment panel frame to the dash panel below windshield
opening. (Fig. 10)

(33) With the help of an assistant remove the

instrument panel from vehicle. Lift the instrument
panel up off the HVAC so you won’t damage the seal-
ing surface of the distribution duct.

If the instrument panel is being replaced, transfer

all parts to the new instrument panel assembly.

INSTALLATION

(1) With the help of an assistant place the instru-

ment panel into vehicle inserting instrument panel
locator pins into body. As you install the instrument
panel, lift the instrument panel up so the duct work
does not bind or bend and you can set it down on the
HVAC housing to get the proper seal at the distribu-
tion duct. Get one bolt started in the dash panel.

(2) Install instrument panel side cowl bracket

right and left side mounting screws (Fig. 9).

(3) Install (2) screws attaching the instrument

panel frame to the dash panel below windshield
opening (Fig. 10).

(4) Connect right side electrical connector at A-pil-

lar.

(5) Connect (3) electrical connectors behind cowl

panel.

(6) Connect HVAC electrical connectors.
(7) Install top cover (Fig. 8). (Refer to 23 - BODY/

INSTRUMENT PANEL/INSTRUMENT PANEL TOP
PAD - INSTALLATION).

(8) Install the glove box:

(a) Connect glove box lamp through opening.
(b) Set glove box into opening push into position.

(9) Connect the airbag module electrical connector.
(10) Connect the antenna lead connector. (Refer to

8

-

ELECTRICAL/AUDIO/ANTENNA

BODY

&

CABLE - INSTALLATION).

(11) Install both cowl side trim panel. (Refer to 23

- BODY/INTERIOR/COWL TRIM - INSTALLATION).

(12) Install both front door sill scuff plates. (Refer

to 23 - BODY/INTERIOR/FRONT DOOR SCUFF
PLATE - INSTALLATION).

(13) Install instrument panel end caps. (Refer to

23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL END CAP - INSTALLATION).

(14) Install both left and right side A-pillar trim.

(Refer to 23 - BODY/INTERIOR/A-PILLAR TRIM -
REMOVAL).

(15) Install shift interlock cable. (Refer to 21 -

TRANSMISSION/TRANSAXLE/AUTOMATIC

-

41TE/SHIFT INTERLOCK CABLE - INSTALLA-
TION).

(16) Install steering column retaining nuts (Fig. 7).
(17) Connect brake light wiring connectors.
(18) Install instrument panel reinforcement (Fig. 6).
(19) Connect

steering

column

pinch

bolt

and

retaining nuts (4). (Refer to 19 - STEERING/COL-
UMN/INTERMEDIATE SHAFT - INSTALLATION).

(20) Connect steering column wiring connectors.
(21) Install upper and lower steering column

shrouds.

(Refer

to

19

-

STEERING/COLUMN/

LOWER SHROUD - INSTALLATION) and (Refer to
19

-

STEERING/COLUMN/UPPER

SHROUD

-

INSTALLATION).

(22) Connect body control module wiring connectors.
(23) Connect bulkhead wiring harness connectors.

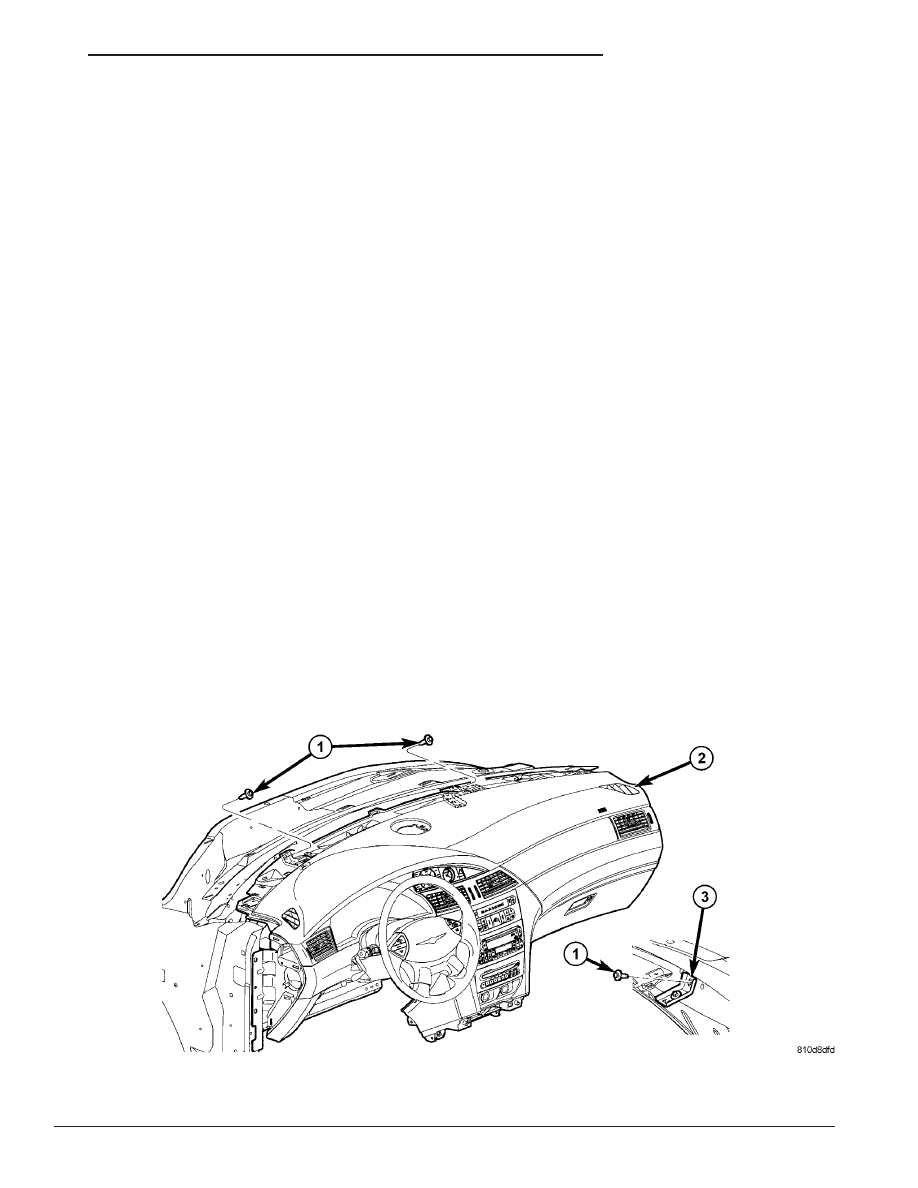

Fig. 10 INSTRUMENT PANEL SLIP BRACKETS

1 - MOUNTING SCREWS
2 - INSTRUMENT PANEL

3 - INSTRUMENT PANEL SLIP BRACKETS

CS

INSTRUMENT PANEL

23 - 81

INSTRUMENT PANEL ASSEMBLY (Continued)

(24) 2Install screws attaching braking brake han-

dle onto brake park release bracket.

(25) Press on instrument panel trim outlet plate to

engage clips.

(26) Install two screws attaching instrument panel

trim plate (Fig. 5).

(27) Install inflatable knee blocker four mounting

screws.

(28) Install steering column opening cover. (Refer

to 23 - BODY/INSTRUMENT PANEL/STEERING
COLUMN OPENING COVER - INSTALLATION).

(29) Install nuts attaching the floor braces to

instrument panel (Fig. 3). (Refer to 23 - BODY/IN-
STRUMENT PANEL/INSTRUMENT PANEL FLOOR
BRACKET - INSTALLATION)

(30) Install two screws attaching front floor con-

sole L-brackets to instrument panel. (Refer to 23 -
BODY/INTERIOR/FLOOR

CONSOLE

BASE

ASSEMBLY - INSTALLATION).

(31) Install screws attaching front floor console to

instrument panel. (Refer to 23 - BODY/INTERIOR/
FRONT FLOOR CONSOLE - INSTALLATION).

(32) Install center console closeout panels. (Refer

to

23

-

BODY/INTERIOR/CENTER

CONSOLE

CLOSEOUT PANEL - INSTALLATION).

(33) Connect battery negative cable.

INSTRUMENT PANEL CENTER
BEZEL

REMOVAL

(1) Using a trim stick C-4755 or equivalent, disen-

gage the locking tabs attaching instrument panel
center bezel right and/or left side (Fig. 11).

(2) Remove ignition switch bezel.
(3) Remove the instrument panel center bezel(s)

from the vehicle.

INSTALLATION

(1) Place instrument panel center bezel(s) right

and left side into position (Fig. 11).

(2) Apply pressure on instrument panel center

bezel right and/or left side to engage the locking tabs.

(3) Install ignition switch bezel.

INSTRUMENT PANEL FLOOR
BRACKET

REMOVAL

(1) Remove center console closeout panel (Refer to

23 - BODY/INTERIOR/CENTER CONSOLE CLOSE-
OUT PANEL- REMOVAL).

(2) Remove front floor console. (Refer to 23 -

BODY/INTERIOR/FRONT

FLOOR

CONSOLE

-

REMOVAL).

(3) Remove right and/or left floor brace attaching

nuts and remove brace(s) (Fig. 12).

(4) Remove

floor

bracket

attaching

nuts

and

remove bracket.

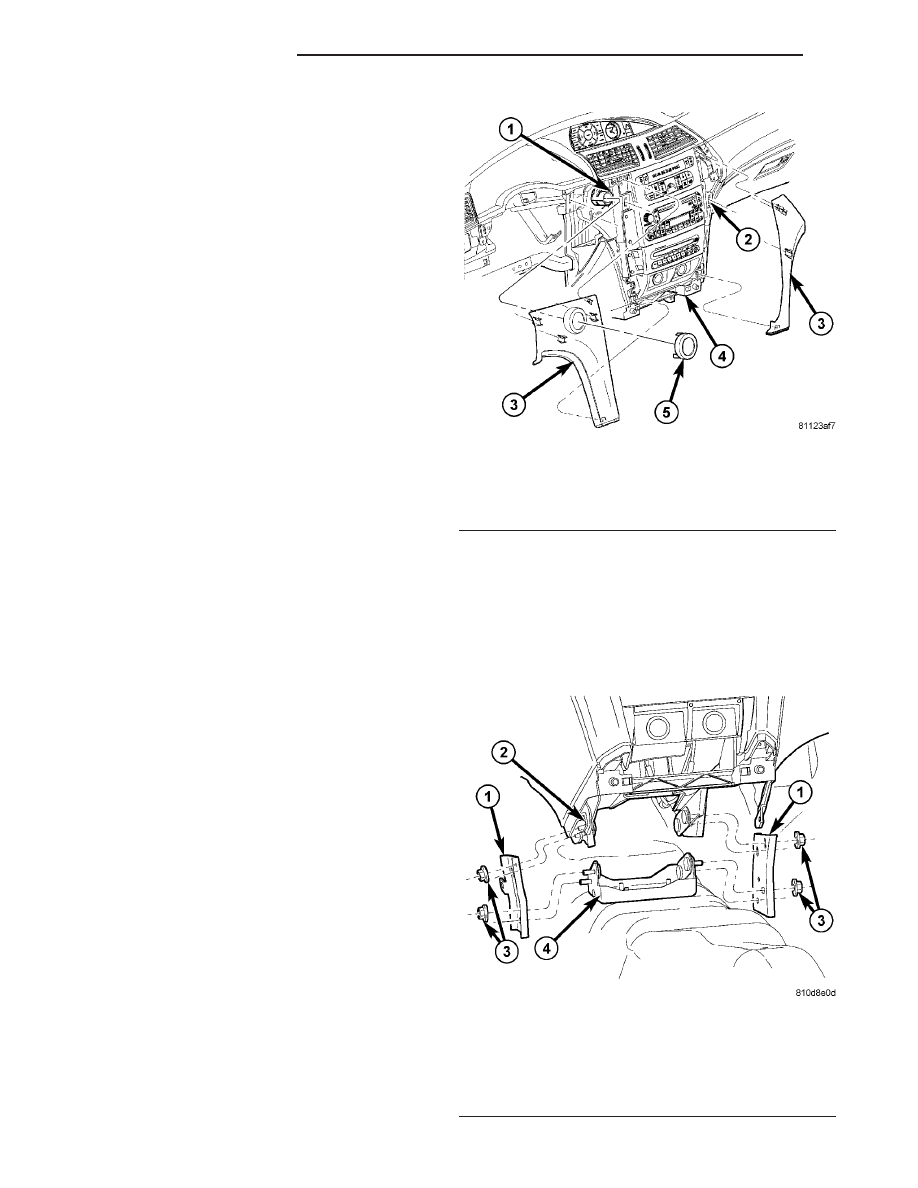

Fig. 11 INSTRUMENT PANEL CENTER BEZEL

1 - IGNITION SWITCH
2 - CENTER STACK PANEL
3 - INSTRUMENT PANEL
4 - INSTRUMENT PANEL CENTER BEZEL LEFT AND RIGHT
5 - IGNITION SWITCH BEZEL

Fig. 12 FLOOR BRACKET AND BRACES TO

INSTRUMENT PANEL

1 - FLOOR BRACE TO INSTRUMENT PANEL
2 - INSTRUMENT PANEL CENTER BRACE
3 - ATTACHING NUTS
4 - FLOOR BRACKET
