(10) Place fender and fascia into position tighten

fasteners (Fig. 17).

(11) Install splash shield. (Refer to 23 - BODY/EX-

TERIOR/LF WHEELHOUSE SPLASH SHIELD -
INSTALLATION).

(12) Install headlamp assembly.

FUEL FILL DOOR

REMOVAL

(1) Open fuel filter door.
(2) Remove screws attaching fuel filler tube to

filler housing to the rear left side aperture (Fig. 18).

(3) Remove housing from aperture by release lock-

ing tabs and pulling outward.

(4) Remove housing from vehicle.

INSTALLATION

(1) Place fuel filter housing into position (Fig. 18).
(2) Pressing on housing to seat the locking tabs.
(3) Install screws attaching fuel filler tube to filler

housing.

(4) Close fuel filter door.

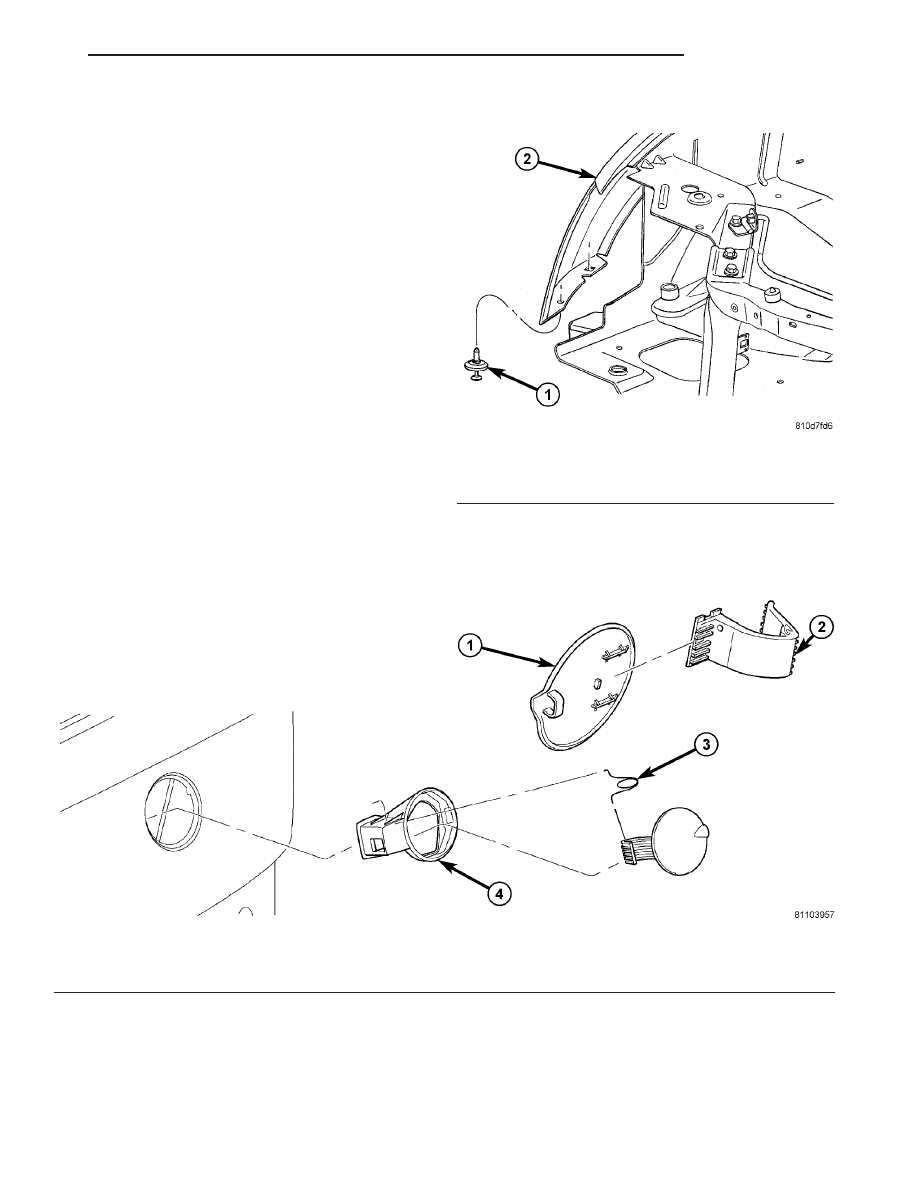

Fig. 17 FASCIA ATTACHING FASTENER

1 - FASCIA ATTACHING FASTENER
2 - FRONT FENDER

Fig. 18 FUEL FILL DOOR/HINGE AND HOUSING

1 - FUEL DOOR
2 - HINGE ARM

3 - POSITION SPRING
4 - FUEL FILLER HOUSING

CS

EXTERIOR

23 - 59

FRONT FENDER (Continued)

GRILLE

REMOVAL

(1) Remove radiator closure (Refer to 23 - BODY/

EXTERIOR/CLOSURE PANEL - REMOVAL).

(2) Remove front fascia (Fig. 19) (Refer to 13 -

FRAME & BUMPERS/BUMPERS/FRONT FASCIA -
REMOVAL).

(3) Remove grille from front fascia (Fig. 20). Using

care and depress push pin(s) fasteners to release the
grille.

(4) Remove bright chrome molding from Grille

(Fig. 21).

(5) Depress molding locking tabs and pull outward

to release molding.

INSTALLATION

(1) Place bright chrome molding into position on

grille (Fig. 21).

(2) Press molding into the locked position.
(3) Place grille into position on the front fascia

(Fig. 20).

(4) Using care, press grille onto push pin(s) fasten-

ers.

(5) Install front fascia (Fig. 19) (Refer to 13 -

FRAME & BUMPERS/BUMPERS/FRONT FASCIA -
INSTALLATION).

(6) Install radiator closure (Refer to 23 - BODY/

EXTERIOR/CLOSURE PANEL - INSTALLATION).

(7) Close hood.

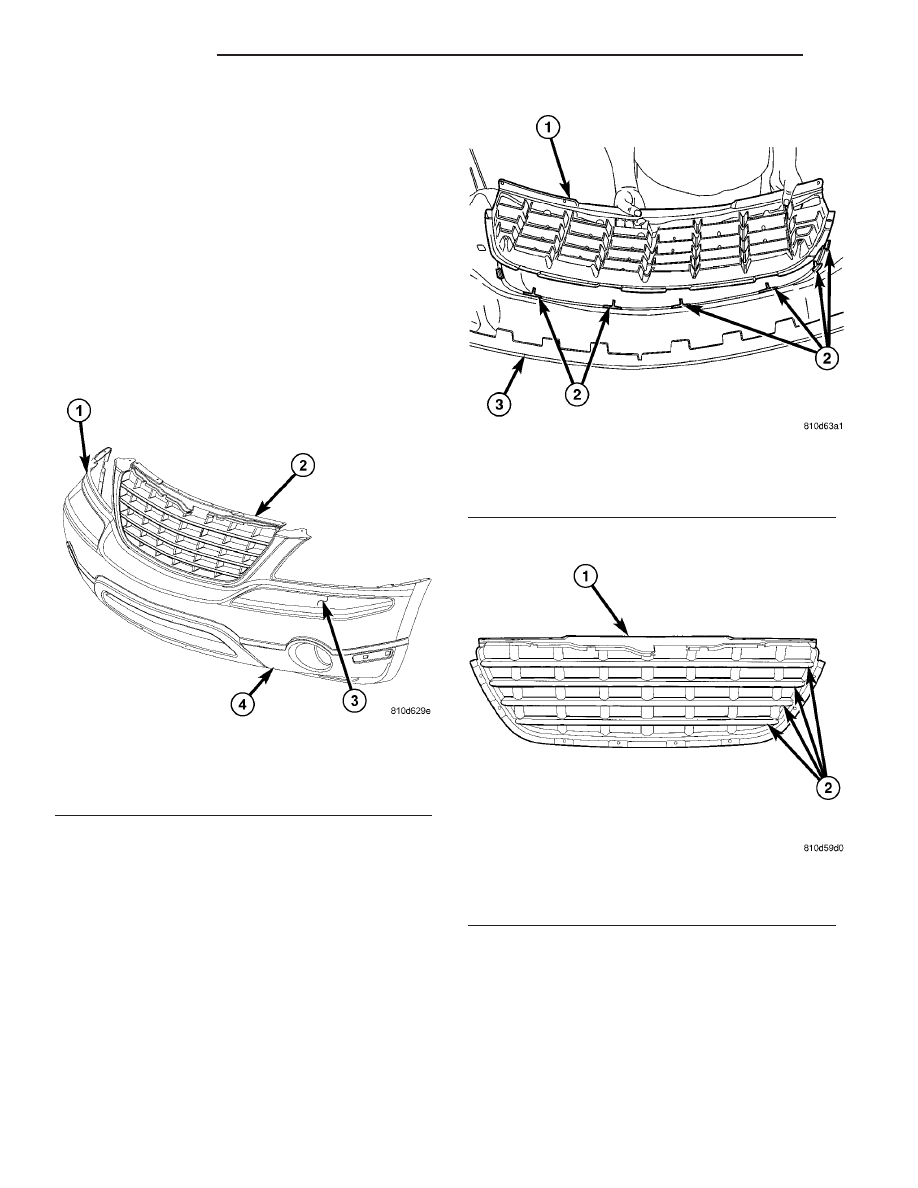

Fig. 19 UPPER FRONT FASCIA

1 - FRONT UPPER FASCIA
2 - GRILLE
3 - BRIGHT CHROME MOLDING
4 - FRONT LOWER FASCIA

Fig. 20 UPPER FASCIA AND GRILLE

1 - GRILLE
2 - PUSH PIN(S) FASTENER(S)
3 - FRONT UPPER FASCIA

Fig. 21 BRIGHT CHROME MOLDING

1 - GRILLE
2 - BRIGHT CHROME MOLDING

23 - 60

EXTERIOR

CS

FRONT WHEELHOUSE
SPLASH SHIELD

REMOVAL

(1) Hoist and support vehicle on safety stands, as

necessary.

(2) Remove front wheel.
(3) Remove five screws and four push pin fasteners

attaching splash shield to inner wheelhouse (Fig. 22).

(4) Remove splash shield from vehicle.

INSTALLATION

(1) Place splash shield into position.
(2) Install five screws and four push pin fasteners

attaching splash shield to inner wheelhouse (Fig. 22).

(3) Install front wheel.
(4) Remove safety stands and lower vehicle, as

necessary.

LUGGAGE RACK

REMOVAL

CAUTION: The luggage rack has to be removed
before the cross bars can be remove.

(1) Remove screws attaching side rails (Fig. 23).
(2) Remove luggage rack assembly from vehicle.

(3) Depress crossbar lever down on each side of

crossbar to unlock.

(4) Remove crossbar(s) from side rails by sliding

bar off the front of the side rails.

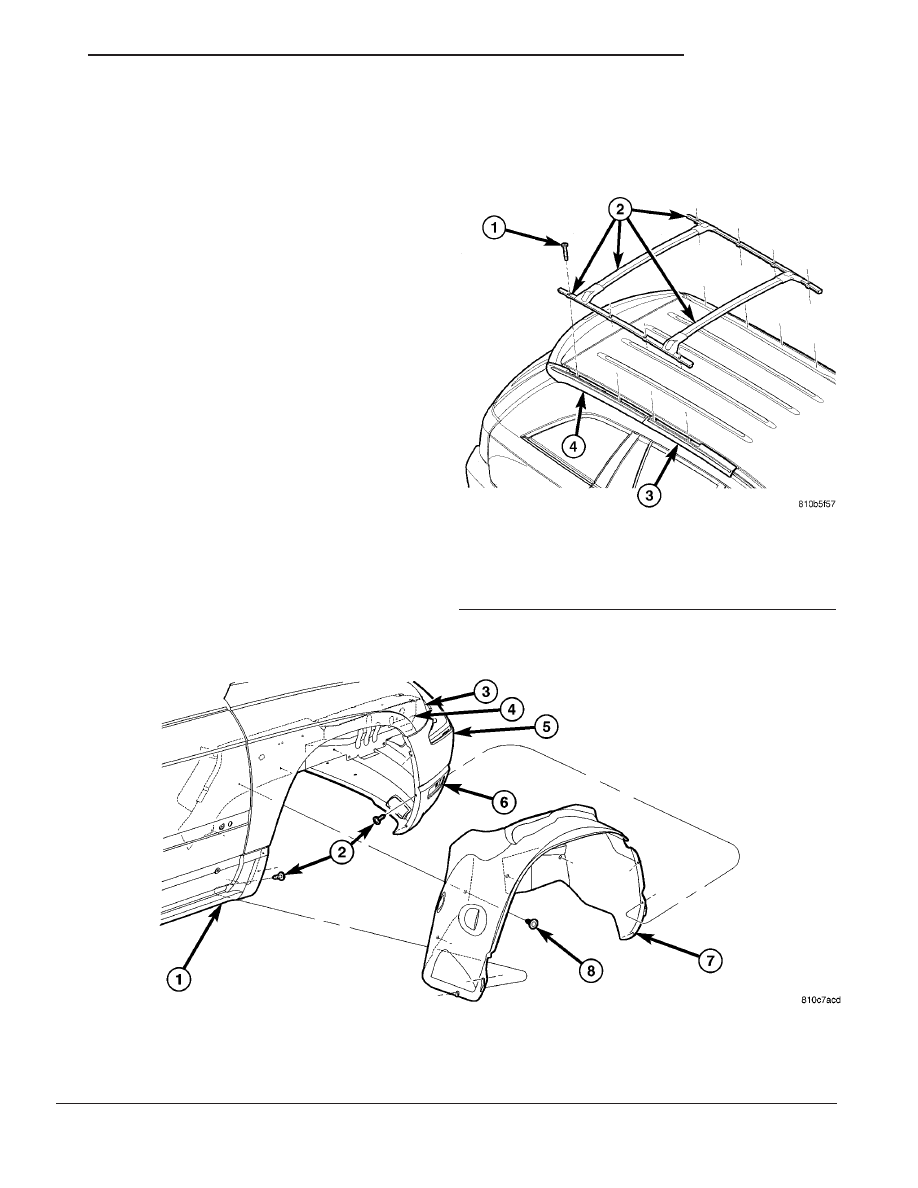

Fig. 22 FRONT WHEELHOUSE SPLASH SHIELD

1 - SILL APPLIQUE
2 - FRONT SPLASH SHIELD TO FRONT FASCIA AND CLADDING
3 - FRONT FENDER
4 - FRONT RAIL

5 - FRONT BUMPER UPPER FASCIA
6 - FRONT BUMPER LOWER FASCIA
7 - FRONT FENDER SPLASH SHIELD
8 - PUSH PIN(S)

Fig. 23 LUGGAGE RACK ASSEMBLY

1 - ROOF SIDE RAIL ATTACHING SCREW(S)
2 - LUGGAGE RACK ASSEMBLY
3 - APERTURE APPLIQUE
4 - D-PILLAR APPLIQUE

CS

EXTERIOR

23 - 61

INSTALLATION

NOTE: Cross bars must be install onto the side
rails before installing rails.

(1) Place side rails in position on a clean flat sur-

face. Starting at front end of side rails slide crossbars
onto side rails.

(2) Place crossbars into position on side rails and

press the lower edge of the cross bar lever to lock it
into position on each side.

(3) Place luggage rack assembly into position on

vehicle (Fig. 23).

NOTE: To ensure proper sealing of the threads, new
screws should be used.

(4) Install new attaching screws into the RIV nuts

and tighten screws to 6 N·m (55 in. lbs.) torque (Fig.
24).

NOTE: To minimize wind noise, both crossbars
should be repositioned to the rear of the vehicle.

LUGGAGE RACK CROSSBAR

REMOVAL

(1) Remove luggage rack assembly (Fig. 23). (Refer

to

23

-

BODY/EXTERIOR/LUGGAGE

RACK

-

REMOVAL).

(2) Depress crossbar lever down on each side of

crossbar to unlock.

(3) Remove crossbar(s) from side rails by sliding

bar off the front of the side rails.

INSTALLATION

(1) Place side rails in position on a clean flat sur-

face. Starting at front end of side rails slide cross
bars onto side rails.

(2) Place cross bars into position on side rails and

press the lower edge of the cross bar lever to lock it
into position on each side.

(3) Place luggage rack assembly into position on

vehicle.

(4) Install luggage rack assembly (Fig. 24). (Refer

to

23

-

BODY/EXTERIOR/LUGGAGE

RACK

-

INSTALLATION).

(5) Lock luggage rack crossbars into position. Pull

stanchion levers up on both sides into the lock posi-
tion.

(6) Verify that the crossbars are secure to side

rails. If loose remove and reinstall crossbars.

SIDE RAIL

REMOVAL

(1) Remove side rail attaching screws.
(2) Remove side rail from vehicle.

INSTALLATION

(1) Place side rail into position.

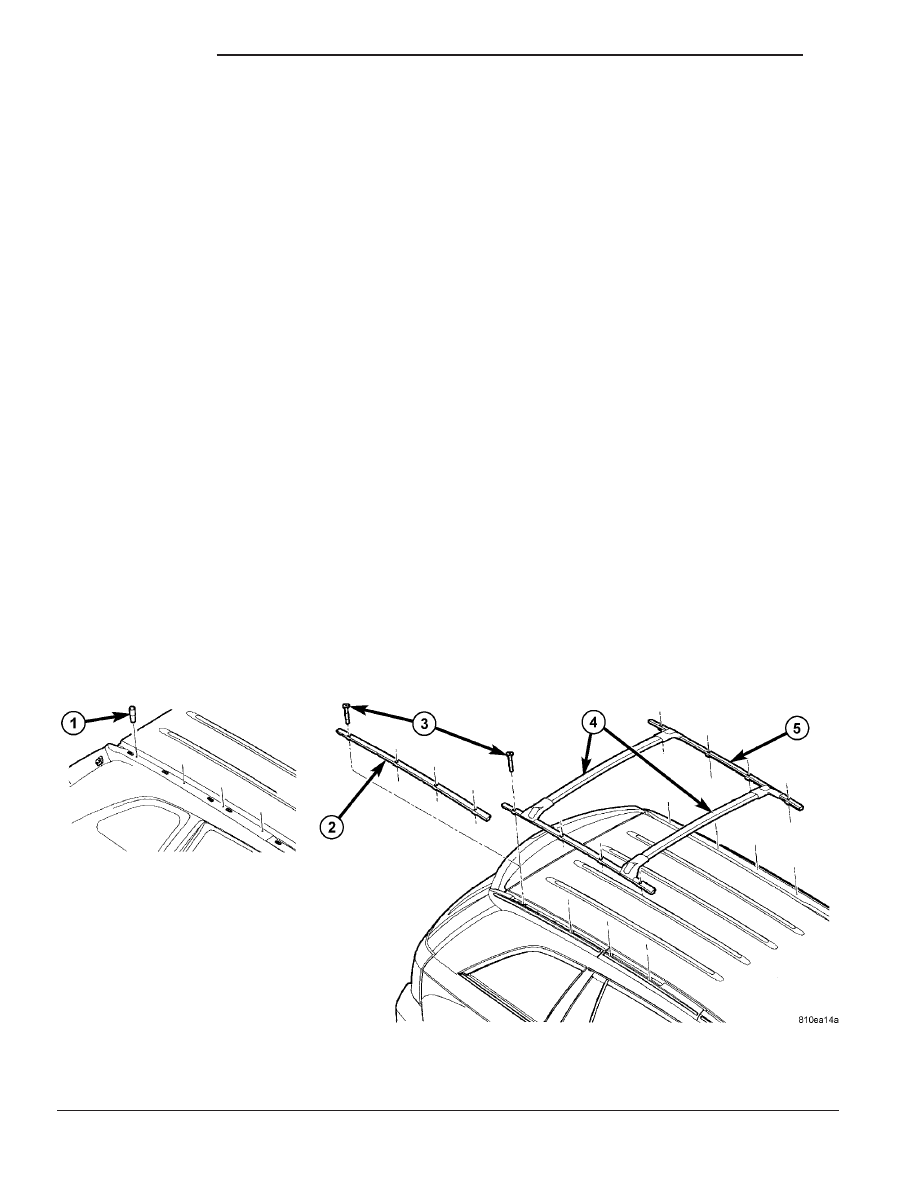

Fig. 24 SIDE RAIL(S)

1 - RIV NUT(S)
2 - SIDE RAIL
3 - ATTACHING SCREW(S)

4 - CROSS RAILS
5 - LUGGAGE RACK ASSEMBLY

23 - 62

EXTERIOR

CS

LUGGAGE RACK (Continued)
