(a) Remove engine oil dipstick tube-to-cylinder

head fastener (Fig. 18). Install lift/support bracket
8534-8 and secure with dipstick tube bolt.

(b) Disconnect coolant temperature sensor (at

thermostat housing). Remove engine harness-to-
cylinder head bolt. Position harness out of the way.
Install and secure lift/support bracket and bolt
8534-7 as shown in (Fig. 19).

(c) Assemble

8534-2

mounting

bracket/sleeve

assemblies to support tube 8534-1 and install to

vehicle, allowing brackets to rest on inner fender
ledges (Fig. 20).

(d) Assemble cross-bar 8534-3, clamp 8534-5 and

support leg 8534-4 to support tube, allowing sup-
port leg to rest on radiator upper support (Fig. 21).

(e) Tighten

cross-bar-to-support

tube

clamp

8534-5 (Fig. 22), as well as mounting bracket/
sleeve 8534-2 thumb screw and hex nut to secure
fixture (Fig. 23).

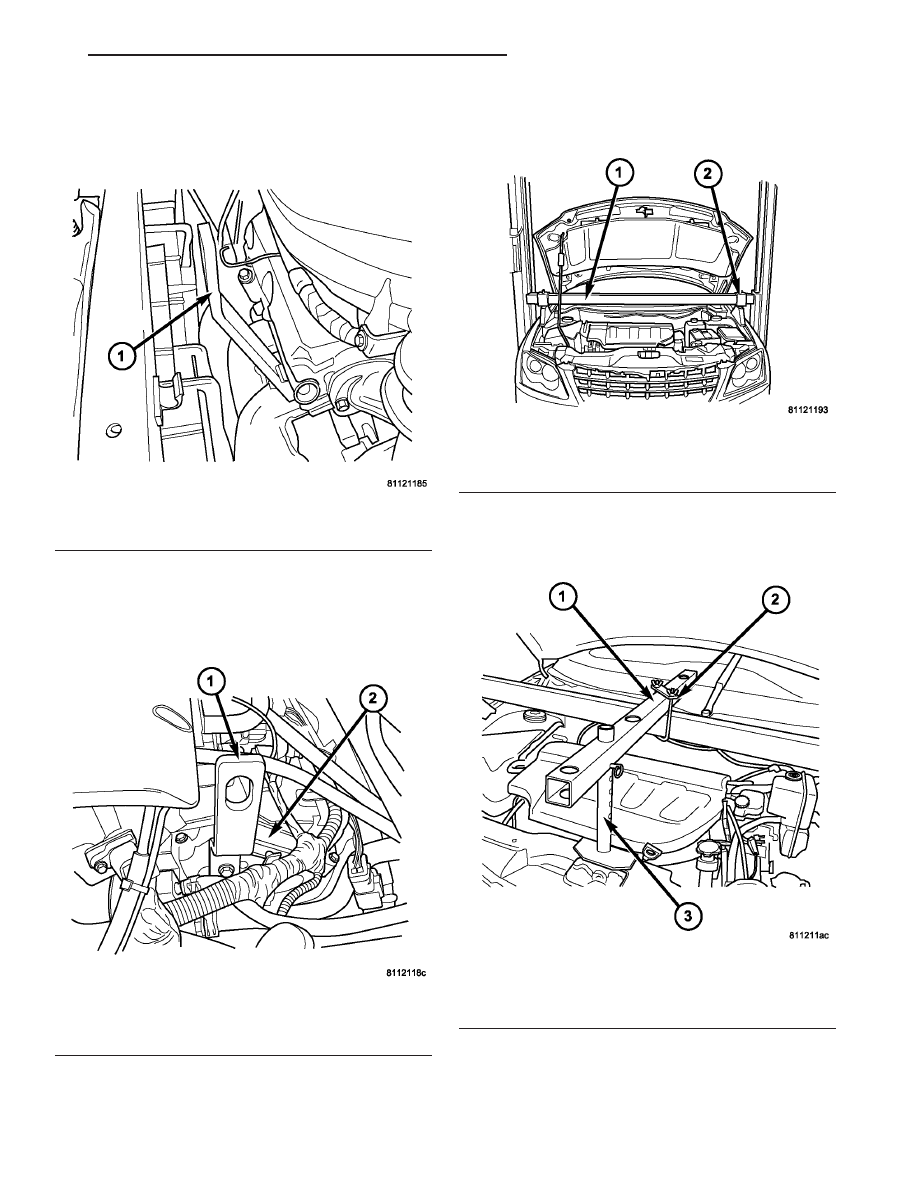

Fig. 18 Lift Bracket 8534-8

1 - BRACKET 8534-8

Fig. 19 Lift Bracket 8534-7

1 - BRACKET 8534-7
2 - REAR CYLINDER HEAD

Fig. 20 Support Tube and Sleeve/Brackets

1 - SUPPORT TUBE 8534-1
2 - BRACKET/SLEEVE 8534-2

Fig. 21 Crossbar and Support Leg

1 - CROSS-BAR 8534-3
2 - CLAMP 8534-5
3 - SUPPORT LEG 8534-4

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 19

41AE/TE AUTOMATIC TRANSAXLE (Continued)

(f) Install lift bracket/hook assemblies as shown

in (Fig. 23) (Fig. 24) (Fig. 25) (Fig. 26). Tighten
t-handles just enough to build tension between the
fixture and drivetrain.
(19) Raise vehicle on hoist.
(20) Remove both front tire/wheel assemblies.
(21) Disconnect ABS sensor connector. Remove

ABS sensor brackets from struts.

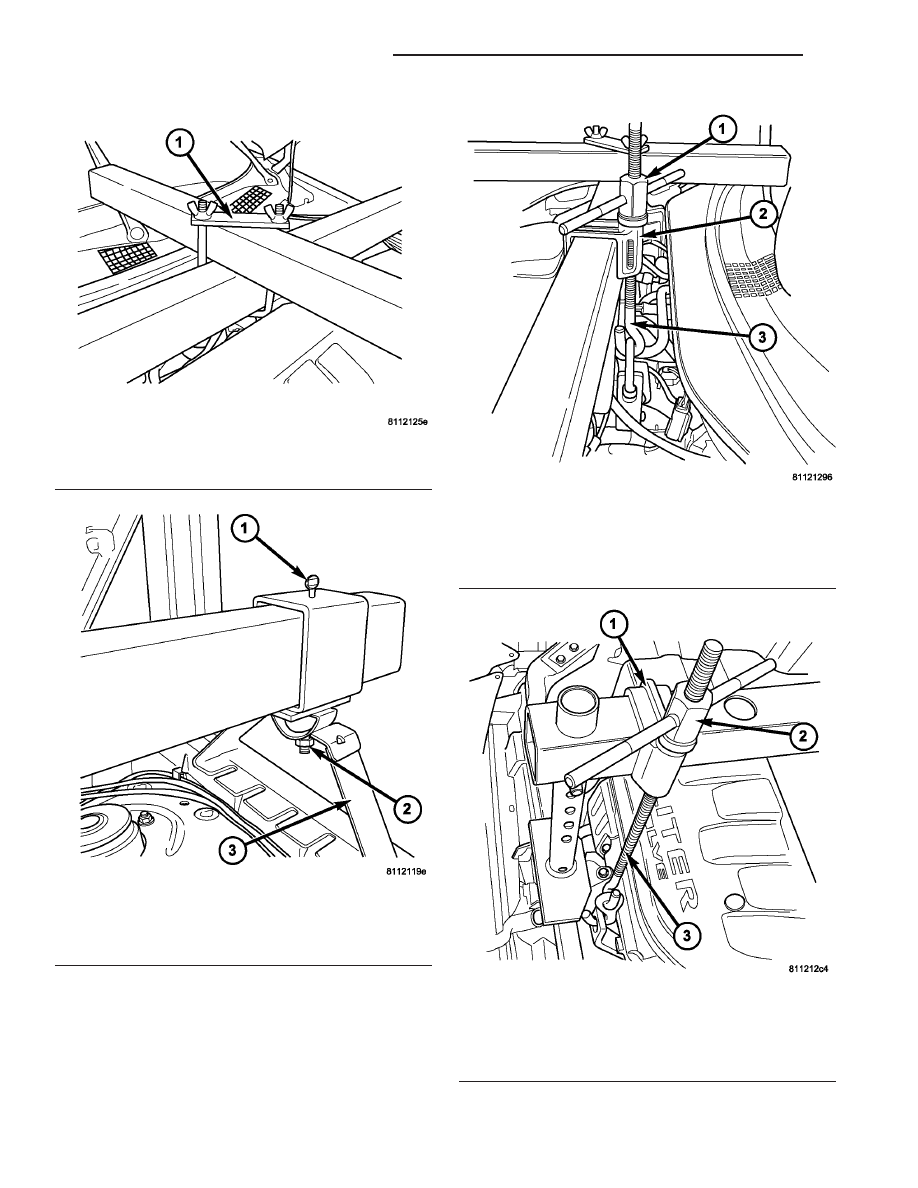

Fig. 22 Clamp 8534-5

1 - CLAMP 8534-5

Fig. 23 Torque Thumb Screw and Pivot Nut

1 - THUMB SCREW
2 - PIVOT HEX NUT
3 - BRACKET/SLEEVE 8534-2

Fig. 24 T-Handle, Bracket, and Hook Assy at Rear

Lift Bracket

1 - T-HANDLE 8534-14
2 - LIFTING BRACKET 8534-13
3 - HOOK ASSEMBLY 8534-11

Fig. 25 T-Handle, Bracket, and Hook Assy at Front

Lift Bracket

1 - LIFTING BRACKET 8534-13
2 - T-HANDLE 8534-14
3 - HOOK ASSEMBLY 8534-11

21 - 20

41AE/TE AUTOMATIC TRANSAXLE

CS

41AE/TE AUTOMATIC TRANSAXLE (Continued)

(22) Disconnect sway bar links from struts (Fig.

27).

(23) Remove front halfshaft assemblies.
(24) Remove engine front and rear mount-to-cradle

nuts.

(25) Disconnect brake hydraulic line and brackets

from frame rails.

(26) Disconnect

power

steering

hydraulic

line

bracket at cradle on passenger side (Fig. 28).

(27) Disconnect power steering oil cooler from cra-

dle (Fig. 29).

(28) Disconnect

power

steering

pressure

and

return lines from steering gear (Fig. 30). Cap lines to
prevent debris intrusion and tie out of way.

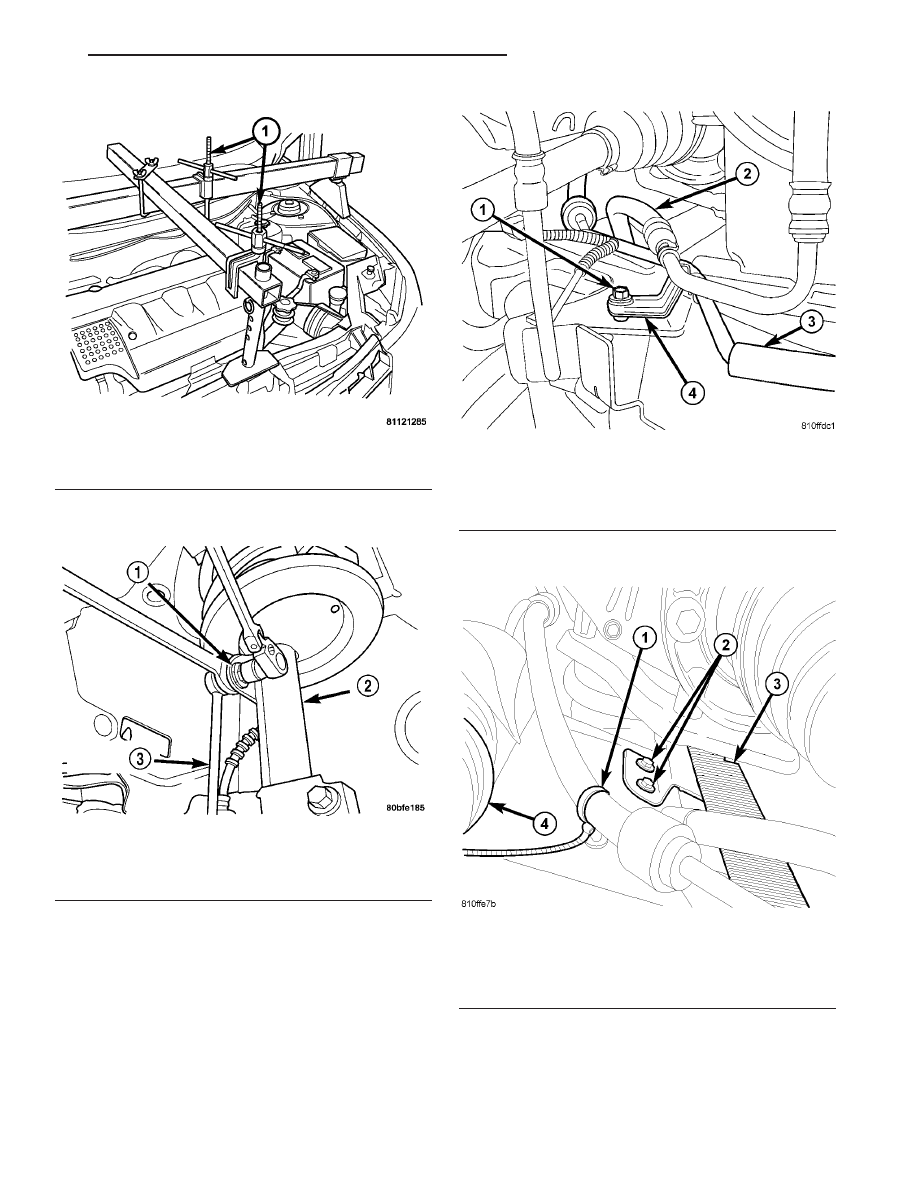

Fig. 26 Engine Support Fixture 8534B

1 - LIFT BRACKET/HOOK ASSEMBLY

Fig. 27 Stabilizer Bar Link To Strut

1 - NUT
2 - STRUT
3 - STABILIZER BAR LINK

Fig. 28 Hose Routing Clip at Cradle

1 - BOLT
2 - PRESSURE HOSE
3 - RETURN HOSE
4 - CLIP

Fig. 29 Cooler Mounting Screws

1 - RETURN HOSE
2 - COOLER BOLTS
3 - POWER STEERING COOLER
4 - STEERING GEAR

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 21

41AE/TE AUTOMATIC TRANSAXLE (Continued)

(29) Remove

the

transmission-to-cradle

torque

strut (Fig. 31).

(30) Set Driveline Support Table, Tool 8874 into

position (Fig. 32) (Fig. 33).

(31) Lower vehicle until cradle and fixture engage

as shown in (Fig. 34).

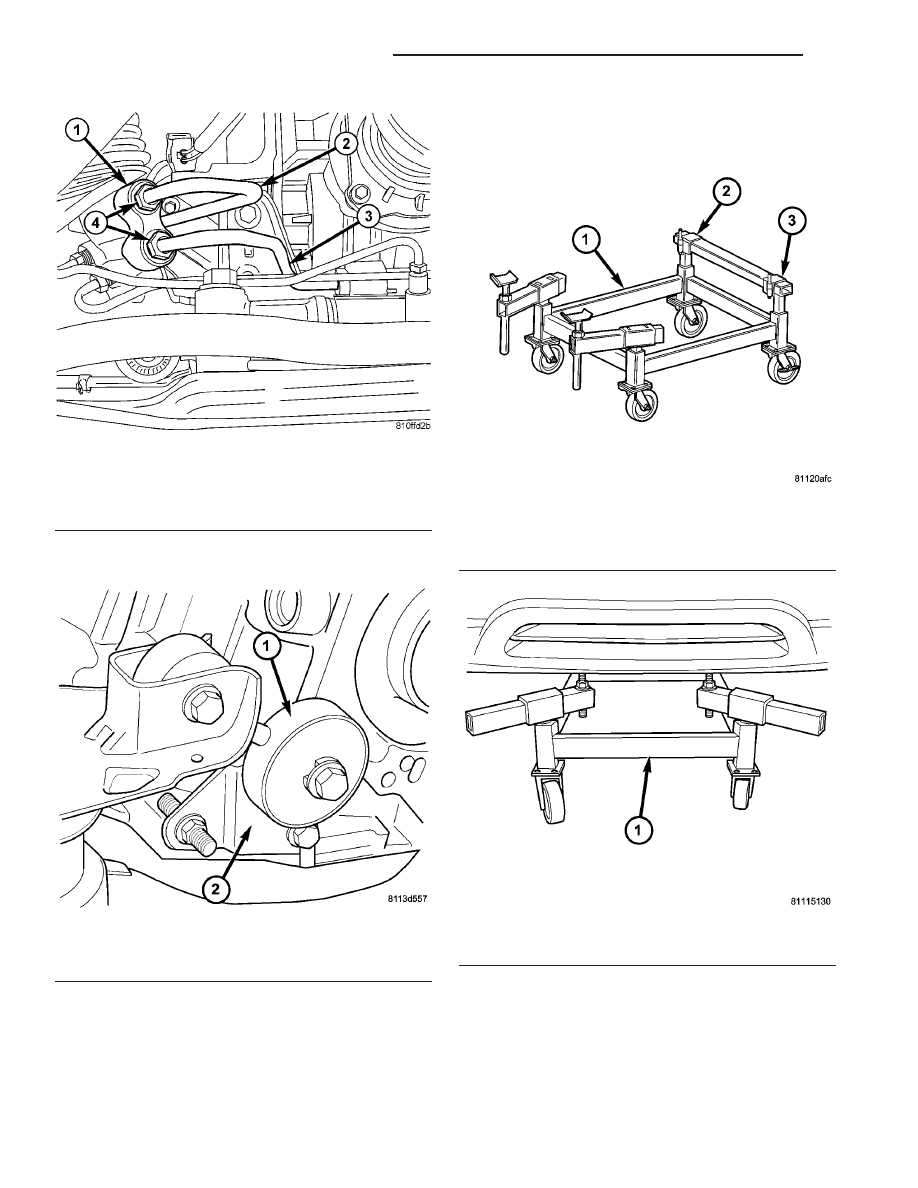

Fig. 30 Hoses at Steering Gear

1 - STEERING GEAR
2 - PRESSURE HOSE
3 - RETURN HOSE
4 - FITTINGS

Fig. 31 Powertrain Torque Strut

1 - STRUT
2 - BRACKET

Fig. 32 Driveline Support Table 8874

1 - DRIVELINE SUPPORT TABLE 8874-1
2 - BRACKET 8874-4
3 - BRACKET 8874-3

Fig. 33 Driveline Support Table in Position

1 - DRIVELINE SUPPORT TABLE 8874

21 - 22

41AE/TE AUTOMATIC TRANSAXLE

CS

41AE/TE AUTOMATIC TRANSAXLE (Continued)
