OUTER HALF SHAFT SEAL

REMOVAL

(1) Remove right halfshaft assembly. (Refer to 3 -

DIFFERENTIAL & DRIVELINE/HALF SHAFT -
REMOVAL)

(2) Using suitable screwdriver, remove outer half-

shaft seal (Fig. 12).

INSTALLATION

(1) Install outer halfshaft seal using Tools C-4171

and 6536A (Fig. 13).

(2) Install right halfshaft assembly. (Refer to 3 -

DIFFERENTIAL & DRIVELINE/HALF SHAFT -
INSTALLATION)

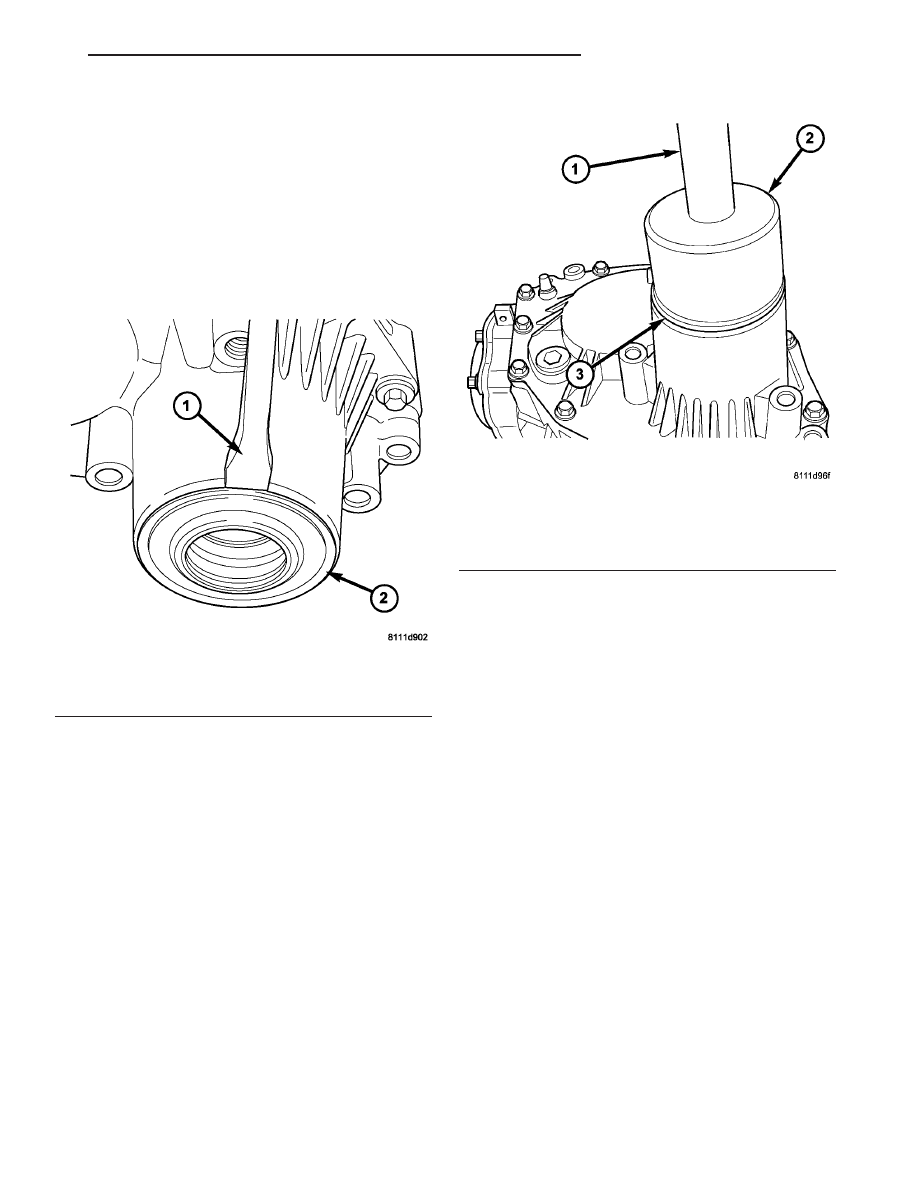

Fig. 12 Outer Halfshaft Seal Removal

1 - SCREWDRIVER
2 - SEAL

Fig. 13 Outer Halfshaft Seal Installation

1 - TOOL C-4171
2 - TOOL 6536A
3 - SEAL

CS

POWER TRANSFER UNIT

21 - 7

41AE/TE AUTOMATIC TRANSAXLE

TABLE OF CONTENTS

page

page

41AE/TE AUTOMATIC TRANSAXLE

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 9

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 11

DIAGNOSIS AND TESTING

DIAGNOSIS AND TESTING - 4XTE

TRANSAXLE GENERAL DIAGNOSIS . . . . . . . 11

DIAGNOSIS AND TESTING - ROAD TEST

. . . 12

DIAGNOSIS AND TESTING - HYDRAULIC

PRESSURE TESTS . . . . . . . . . . . . . . . . . . . . 12

DIAGNOSIS AND TESTING - CLUTCH AIR

PRESSURE TESTS . . . . . . . . . . . . . . . . . . . . 14

DIAGNOSIS AND TESTING - TORQUE

CONVERTER HOUSING FLUID LEAKAGE . . . 15

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

DISASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . 25

ASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 65

SCHEMATICS AND DIAGRAMS

4XTE TRANSAXLE HYDRAULIC

SCHEMATICS . . . . . . . . . . . . . . . . . . . . . . . . 71

SPECIFICATIONS - 41TE TRANSAXLE

. . . . . . . 84

SPECIAL TOOLS

41TE AUTOMATIC TRANSAXLE

. . . . . . . . . . 86

ACCUMULATOR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 92

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 92

AUTOSTICK SWITCH

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 92

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 92

DRIVING CLUTCHES

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 93

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 93

FINAL DRIVE

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 94

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 94

DISASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . 95

ASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

ADJUSTMENTS

ADJUSTMENT - DIFFERENTIAL BEARING

PRELOAD . . . . . . . . . . . . . . . . . . . . . . . . . . 103

FLUID

STANDARD PROCEDURE

FLUID LEVEL AND CONDITION CHECK

. . . 105

STANDARD PROCEDURE - FLUID AND

FILTER SERVICE . . . . . . . . . . . . . . . . . . . . . 107

GEAR SHIFT CABLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 108

ADJUSTMENTS

GEARSHIFT CABLE ADJUSTMENT

. . . . . . . 109

HOLDING CLUTCHES

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 110

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 110

INPUT CLUTCH ASSEMBLY

DISASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . 110

ASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . . . 119

OIL PUMP

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 134

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 134

DISASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . 134

ASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . . . 136

PLANETARY GEARTRAIN

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 136

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 136

SEAL - OIL PUMP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 137

SHIFT INTERLOCK CABLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 138

ADJUSTMENTS

ADJUSTMENT - INTERLOCK CABLE

. . . . . . 140

SHIFT INTERLOCK SYSTEM

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 141

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 141

DIAGNOSIS AND TESTING - SHIFT

INTERLOCK SYSTEM

. . . . . . . . . . . . . . . . . 142

SHIFT MECHANISM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 143

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 145

SOLENOID/PRESSURE SWITCH ASSY

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 147

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 147

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 148

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 148

SPEED SENSOR - INPUT

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 149

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 149

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 149

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 150

SPEED SENSOR - OUTPUT

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 151

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 151

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 151

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 152

TORQUE CONVERTER

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 153

21 - 8

41AE/TE AUTOMATIC TRANSAXLE

CS

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 156

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 158

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 158

TRANSMISSION CONTROL RELAY

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 158

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 158

TRANSMISSION RANGE SENSOR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 159

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 159

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 160

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 160

VALVE BODY

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 160

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 160

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 162

DISASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . 167

ASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . . . 172

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 177

41AE/TE AUTOMATIC
TRANSAXLE

DESCRIPTION

The 41TE (Fig. 1) is a four-speed transaxle that is

a conventional hydraulic/mechanical assembly with
an integral differential, and is controlled with adap-
tive electronic controls and monitors. The hydraulic
system of the transaxle consists of the transaxle
fluid, fluid passages, hydraulic valves, and various
line pressure control components. An input clutch
assembly which houses the underdrive, overdrive,
and reverse clutches is used. It also utilizes separate
holding clutches: 2nd/4th gear and Low/Reverse. The
primary mechanical components of the transaxle con-
sist of the following:

• Three multiple disc input clutches

• Two multiple disc holding clutches

• Four hydraulic accumulators

• Two planetary gear sets

• Hydraulic oil pump

• Valve body

• Solenoid/Pressure switch assembly

• Integral differential assembly
Control of the transaxle is accomplished by fully

adaptive electronics. Optimum shift scheduling is
accomplished through continuous real-time sensor
feedback information provided to the Powertrain
Control Module (PCM) or Transmission Control Mod-
ule (TCM).

The PCM/TCM is the heart of the electronic control

system and relies on information from various direct
and indirect inputs (sensors, switches, etc.) to deter-
mine driver demand and vehicle operating condi-
tions. With this information, the PCM/TCM can
calculate and perform timely and quality shifts
through various output or control devices (solenoid
pack, transmission control relay, etc.).

The PCM/TCM also performs certain self-diagnos-

tic functions and provides comprehensive information
(sensor data, DTC’s, etc.) which is helpful in proper
diagnosis and repair. This information can be viewed
with the DRB scan tool.

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 9

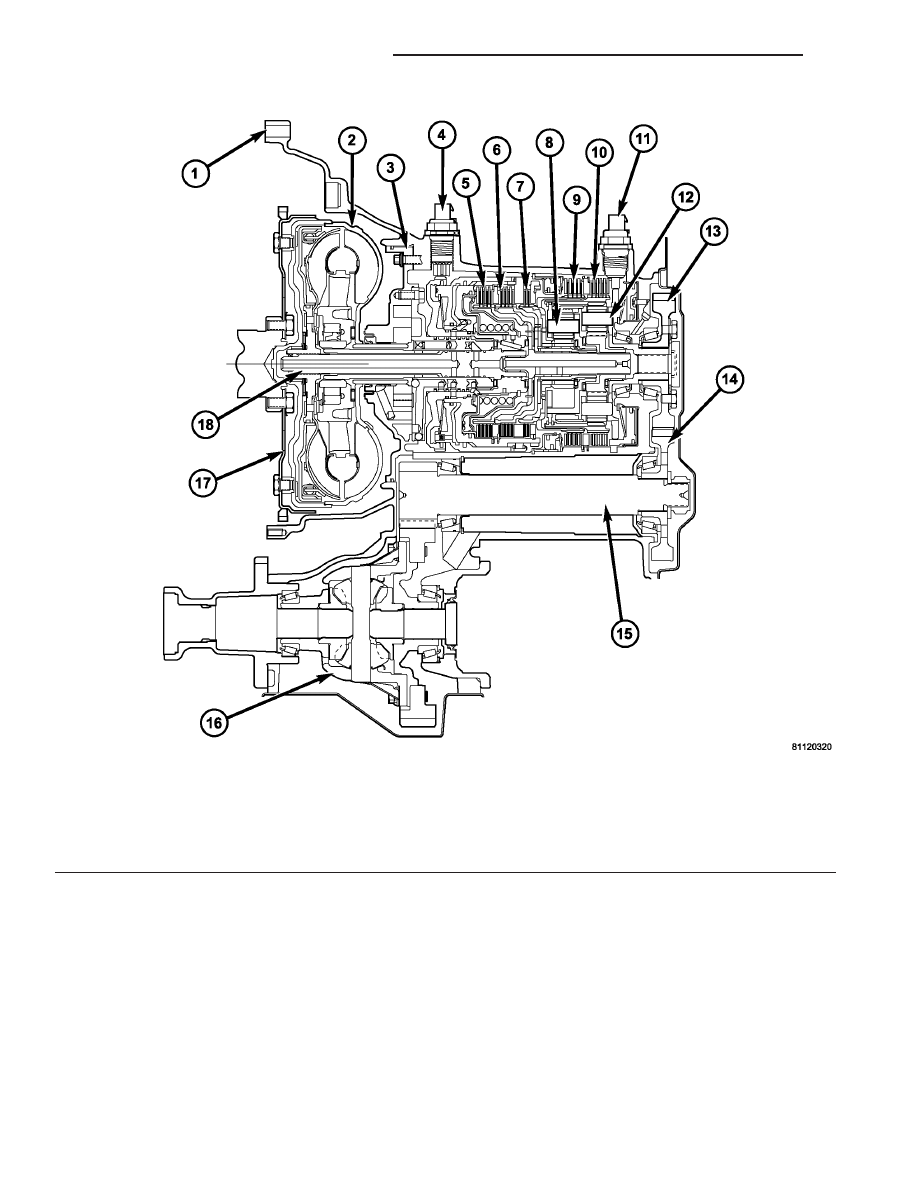

Fig. 1 41TE Automatic Transaxle

1 - TRANSAXLE CASE

7 - REVERSE CLUTCH

13 - OUTPUT SHAFT GEAR

2 - TORQUE CONVERTER

8 - FRONT PLANET CARRIER

14 - TRANSFER SHAFT GEAR

3 - OIL PUMP

9 - 2/4 CLUTCH

15 - TRANSFER SHAFT

4 - INPUT SPEED SENSOR

10 - L/R CLUTCH

16 - DIFFERENTIAL

5 - UNDERDRIVE CLUTCH

11 - OUTPUT SPEED SENSOR

17 - CONVERTER DRIVE PLATE

6 - OVERDRIVE CLUTCH

12 - REAR PLANET CARRIER/OUTPUT
SHAFT

18 - INPUT SHAFT

21 - 10

41AE/TE AUTOMATIC TRANSAXLE

CS

41AE/TE AUTOMATIC TRANSAXLE (Continued)
