Chrysler Pacifica. Manual - part 750

(6) Remove routing clip securing return hose to

pressure hose near drive belt (Fig. 29).

(7) Remove screw securing pressure and return

hose clamps to right side of engine cradle (Fig. 30).

(8) Remove screw securing return hose clamp to

left side of engine cradle (Fig. 31).

(9) Remove screw securing return hose clamp at

cooling loop to engine cradle (Fig. 32).

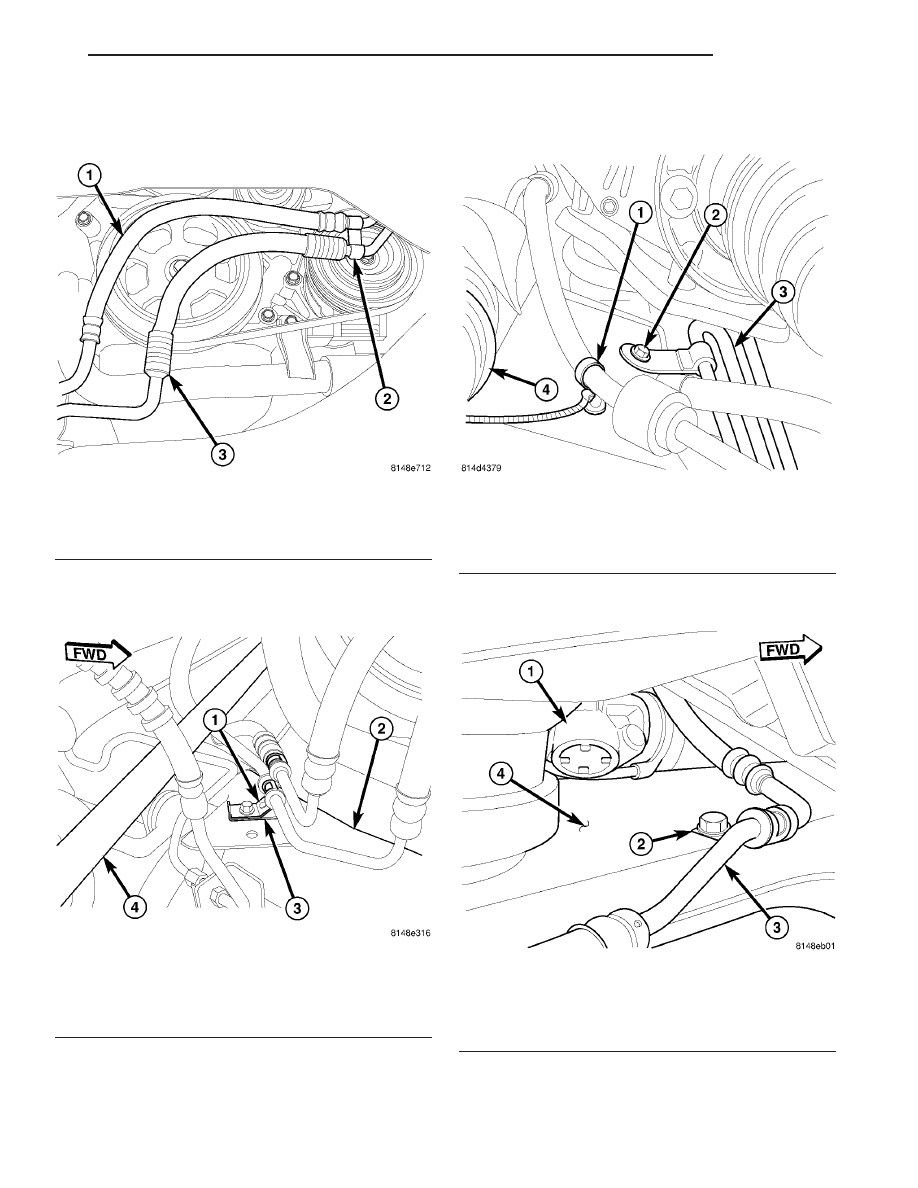

Fig. 29 Hose-To-Hose Routing Clip

1 - RETURN HOSE
2 - ROUTING CLIP
3 - PRESSURE HOSE

Fig. 30 Hose Routing Clamp - Right Side Cradle

1 - PRESSURE HOSE ROUTING CLAMP
2 - ENGINE CRADLE
3 - RETURN HOSE ROUTING CLAMP
4 - RIGHT HALF SHAFT

Fig. 31 Hoses Near Steering Gear

1 - PRESSURE HOSE
2 - SCREW
3 - RETURN HOSE
4 - ROUTING CLAMP
5 - COOLING LOOP PORTION OF RETURN HOSE

Fig. 32 Hose Mounting To Engine Cradle

1 - PRESSURE HOSE TIE-STRAP CLIP
2 - ROUTING CLAMP MOUNTING SCREW
3 - RETURN HOSE (COOLING LOOP PORTION)
4 - POWER STEERING GEAR

CS

PUMP

19 - 35

HOSE - RETURN (Continued)

(10) Remove tube nut fastening return hose to

power steering gear (Fig. 33). Remove return hose
from gear port.

(11) Remove return hose from vehicle.

REMOVAL - 3.8L ENGINE

(1) Remove negative (-) battery cable from battery

and isolate cable.

(2) Remove cap from power steering fluid reser-

voir.

(3) Using a siphon pump, remove as much power

steering fluid as possible from power steering fluid
reservoir.

(4) Remove clamp attaching return hose to power

steering fluid reservoir. Remove hose from reservoir
(Fig. 34).

(5) Raise and support vehicle. (Refer to LUBRICA-

TION & MAINTENANCE/HOISTING - STANDARD
PROCEDURE)

(6) Remove right front tire and wheel assembly.
(7) Remove drive belt splash shield.
(8) Remove nut, then hose tube routing clamp

above A/C compressor (Fig. 35).

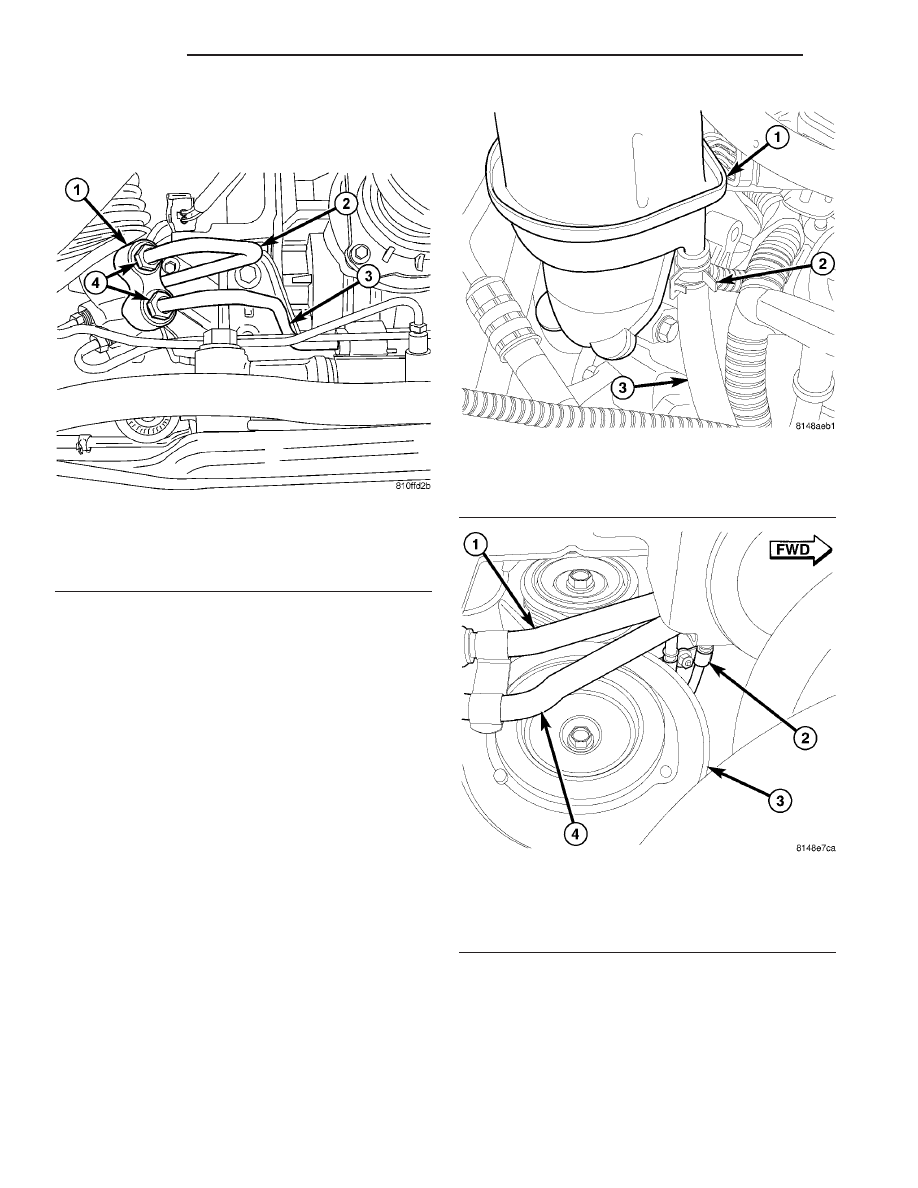

Fig. 33 Hoses At Steering Gear

1 - POWER STEERING GEAR
2 - RETURN HOSE
3 - PRESSURE HOSE
4 - TUBE NUTS

Fig. 34 Return Hose At Reservoir

1 - RESERVOIR
2 - CLAMP
3 - RETURN HOSE

Fig. 35 Hose Routing Clip Above A/C Compressor

1 - RETURN HOSE
2 - ROUTING CLAMP
3 - A/C COMPRESSOR
4 - PRESSURE HOSE

19 - 36

PUMP

CS

HOSE - RETURN (Continued)

(9) Remove routing clip securing return hose to

pressure hose near drive belt (Fig. 36).

(10) Remove screw securing pressure and return

hose clamps to right side of engine cradle (Fig. 37).

(11) Remove screw securing return hose clamp at

cooling loop to engine cradle (Fig. 38).

(12) Remove screw securing return hose clamp to

left side of engine cradle (Fig. 39).

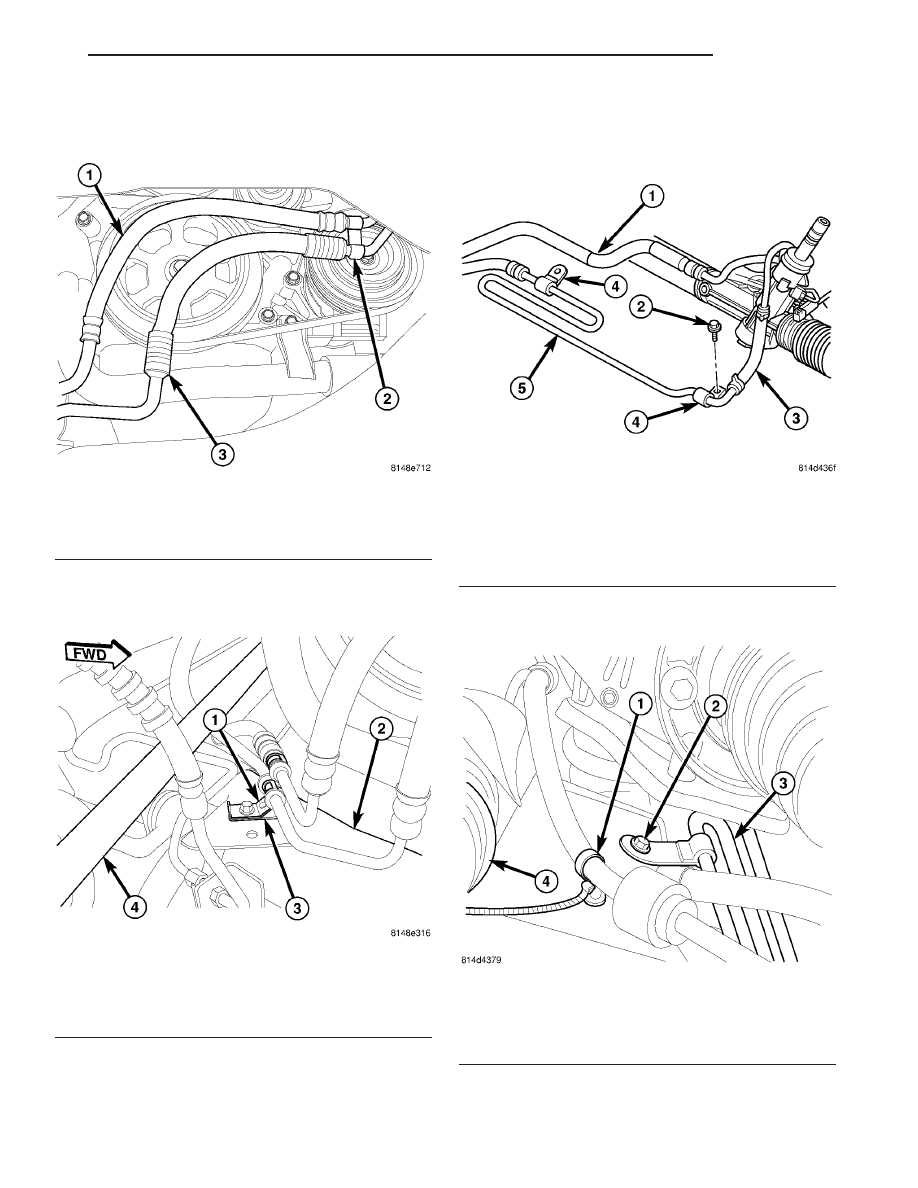

Fig. 36 Hose-To-Hose Routing Clip

1 - RETURN HOSE
2 - ROUTING CLIP
3 - PRESSURE HOSE

Fig. 37 Hose Routing Clamp - Right Side Cradle

1 - PRESSURE HOSE ROUTING CLAMP
2 - ENGINE CRADLE
3 - RETURN HOSE ROUTING CLAMP
4 - RIGHT HALF SHAFT

Fig. 38 Hose Mounting To Engine Cradle

1 - PRESSURE HOSE TIE-STRAP CLIP
2 - ROUTING CLAMP MOUNTING SCREW
3 - RETURN HOSE (COOLING LOOP PORTION)
4 - POWER STEERING GEAR

Fig. 39 Hose Routing Clamp - Left Side Cradle

1 - POWER STEERING GEAR
2 - ROUTING CLAMP AND SCREW
3 - RETURN HOSE
4 - ENGINE CRADLE

CS

PUMP

19 - 37

HOSE - RETURN (Continued)

(13) Remove tube nut fastening return hose to

power steering gear (Fig. 40). Remove return hose
from gear port.

(14) Remove return hose from vehicle.

INSTALLATION

INSTALLATION - 3.5L ENGINE

(1) Place return hose into engine compartment

from below using reverse order of removal.

NOTE: Before installing power steering return hose
on power steering gear, wipe clean connections
with a lint-free cloth and replace O-ring. Lubricate
O-ring using clean power steering fluid.

(2) Install return hose into gear port (Fig. 33).

Thread return hose tube nut into gear and tighten to
31 N·m (275 in. lbs.) torque.

(3) Position return hose cooling loop clamp on cra-

dle and install mounting screw (Fig. 32). Tighten
screw to 10 N·m (90 in. lbs.) torque.

(4) Position return hose clamp on left side of

engine cradle and install mounting screw (Fig. 31).
Tighten screw to 10 N·m (90 in. lbs.) torque.

(5) Place pressure hose routing clamp over return

hose routing clamp at right side of engine cradle and
install screw fastening both to cradle (Fig. 30).
Tighten screw to 10 N·m (90 in. lbs.) torque.

(6) Install routing clip securing return hose to

pressure hose near drive belt (Fig. 29).

(7) Place pressure and return hoses on A/C com-

pressor mounted bracket and install routing clamp
and nut (Fig. 28). Tighten nut to 12 N·m (105 in.
lbs.) torque.

(8) Install drive belt splash shield.
(9) Install tire and wheel assembly (Refer to 22 -

TIRES/WHEELS - INSTALLATION). Tighten wheel
mounting nuts to 135 N·m (100 ft. lbs.) torque.

(10) Lower vehicle.
(11) Install power steering fluid reservoir. (Refer to

19 - STEERING/PUMP/RESERVOIR - INSTALLA-
TION)

(12) Fill and bleed power steering system using

Power Steering Pump Initial Operation Procedure.
(Refer to 19 - STEERING/PUMP - STANDARD PRO-
CEDURE)

(13) Inspect for leaks.

INSTALLATION - 3.8L ENGINE

(1) Place return hose into engine compartment

from below using reverse order of removal.

NOTE: Before installing power steering return hose
on power steering gear, wipe clean connection with
a lint-free cloth and replace O-ring. Lubricate O-ring
using clean power steering fluid.

(2) Install return hose into gear port (Fig. 40).

Thread return hose tube nut into gear and tighten to
31 N·m (275 in. lbs.) torque.

(3) Position return hose cooling loop clamp on cra-

dle and install mounting screw (Fig. 38). Tighten
screw to 10 N·m (90 in. lbs.) torque.

(4) Position return hose clamp on left side of

engine cradle and install mounting screw (Fig. 39).
Tighten screw to 10 N·m (90 in. lbs.) torque.

(5) Place pressure hose routing clamp over return

hose routing clamp at right side of engine cradle and
install screw fastening both to cradle (Fig. 37).
Tighten screw to 10 N·m (90 in. lbs.) torque.

(6) Route hoses up past A/C compressor and install

routing clip securing return hose tube to pressure
hose tube near drive belt (Fig. 36).

(7) Lower vehicle to access hose from above.

NOTE: Before installing power steering pressure
hose on power steering pump, replace O-ring on
end of power steering pressure hose. Lubricate
O-ring using clean power steering fluid.

(8) Install return hose onto reservoir (Fig. 34).

Slide hose clamp into position on fluid reservoir and
attach it. Be sure hose clamp in installed past
bead on fluid reservoir fitting.

(9) Raise and support vehicle.
(10) Position pressure and return hose tubes above

A/C compressor, then install routing clamp and nut

Fig. 40 Hoses At Steering Gear

1 - POWER STEERING GEAR
2 - RETURN HOSE
3 - PRESSURE HOSE
4 - TUBE NUTS

19 - 38

PUMP

CS

HOSE - RETURN (Continued)
