(12) Remove the upper intake manifold (Fig. 19),

(Refer to 9 - ENGINE/MANIFOLDS/INTAKE MANI-
FOLD - REMOVAL).

(13) Fuel Rail, wiring harness and injectors (Fig.

20).

(14) Injector and electrical connector (Fig. 21).

(15) If the injector connectors are not tagged with

their cylinder number, tag them to identify the cor-
rect cylinder (Fig. 22).

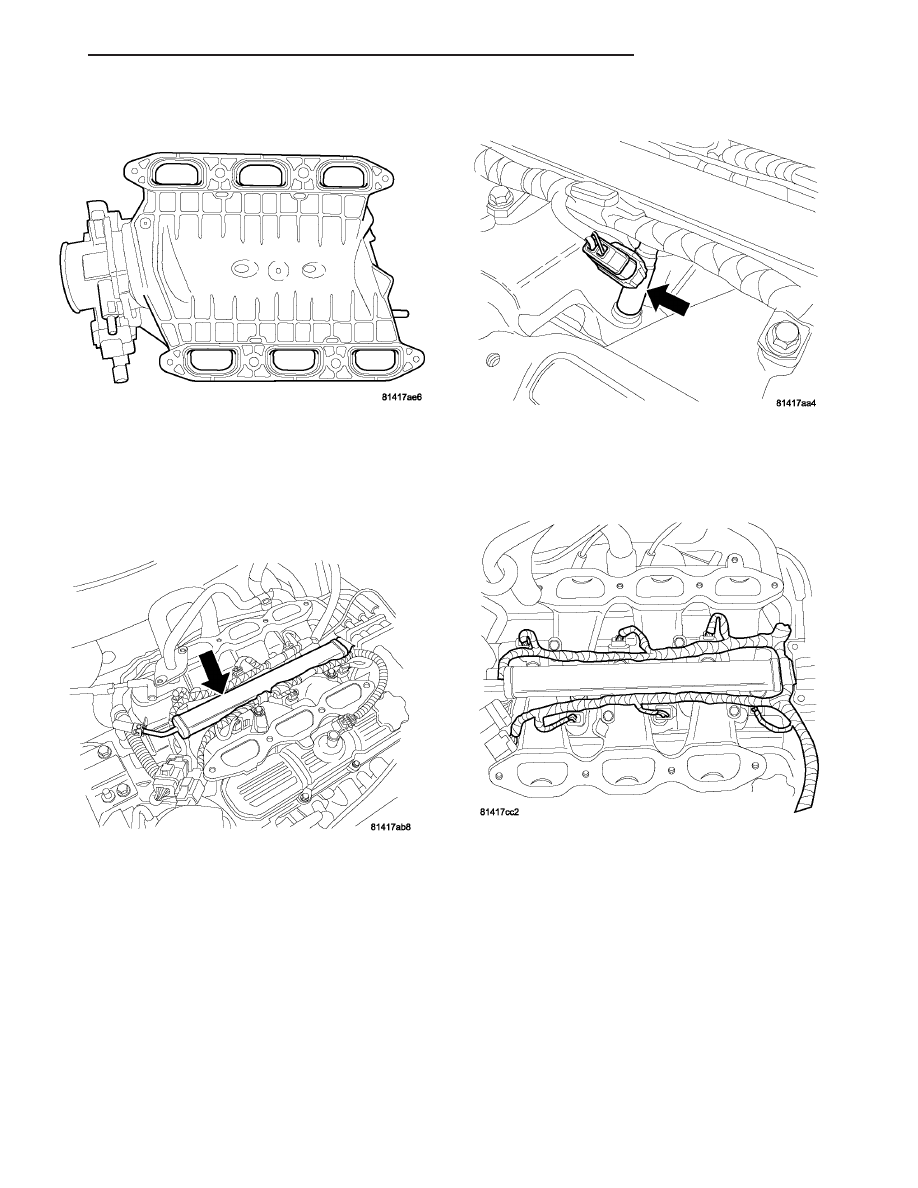

Fig. 19 INTAKE MANIFOLD REMOVED

Fig. 20 FUEL RAIL

Fig. 21 FUEL INJECTOR LOCATION

Fig. 22 FUEL INJECTOR WIRING HARNESS

CS

FUEL INJECTION

14 - 35

FUEL INJECTOR (Continued)

(16) Remove the 4 mounting bolts from the fuel

rail (Fig. 23).

(17) Disconnect the fuel supply line from the fuel

rail (Fig. 24).

(18) Lift fuel rail straight up off of cylinder head

(Fig. 25).

(19) Remove retaining clips from fuel injectors at

fuel rail (Fig. 26).

(20) Remove fuel injector from fuel rail (Fig. 27).

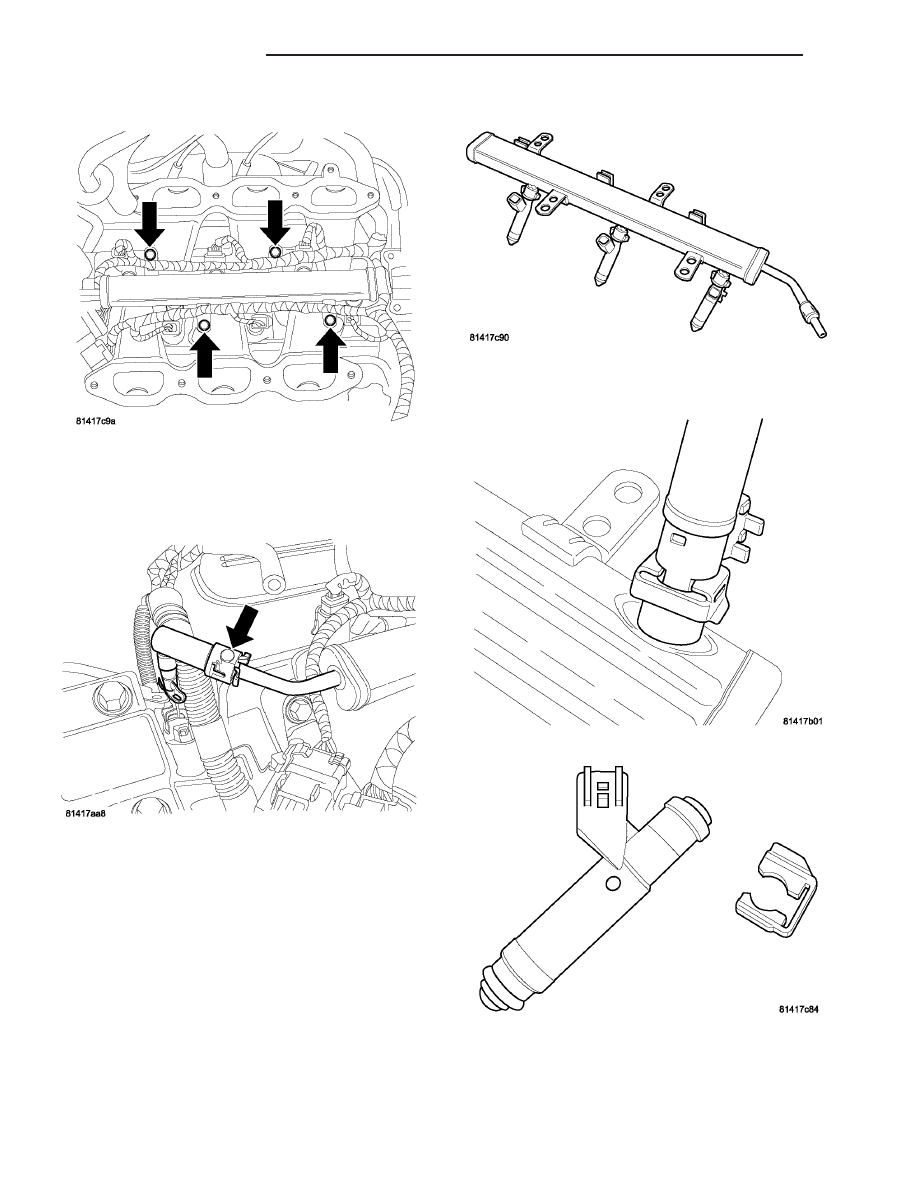

Fig. 23 FUEL RAIL BOLTS LOCATIONS

Fig. 24 FUEL LINE DISCONNECT FITTING

Fig. 25 FUEL RAIL ASSEMBLY

Fig. 26 FUEL INJECTOR CLIP

Fig. 27 FUEL INJECTOR AND CLIP

14 - 36

FUEL INJECTION

CS

FUEL INJECTOR (Continued)

INSTALLATION

3.5L

(1) Lightly lubricate the fuel injector O-rings with

a couple drops of clean engine oil (Fig. 28).

(2) Install retaining clips on fuel injectors.
(3) Push injectors into fuel injector rail until clips

are in the correct position (Fig. 29).

(4) Position fuel rail over cylinder heads, and push

rail into place. Tighten fuel rail mounting bolts to 28
N·m (250 in. lbs.) torque (Fig. 30).

(5) Connect the fuel supply tube quick connect fit-

ting to the fuel rail (Fig. 31). Refer to Quick Connect
Fittings in the Fuel Delivery Section.

(6) Connect the electrical connectors to the fuel

injectors.

(7) Install intake manifold plenum, (Refer to 9 -

ENGINE/MANIFOLDS/INTAKE

MANIFOLD

-

INSTALLATION).

(8) Connect negative cable to battery.

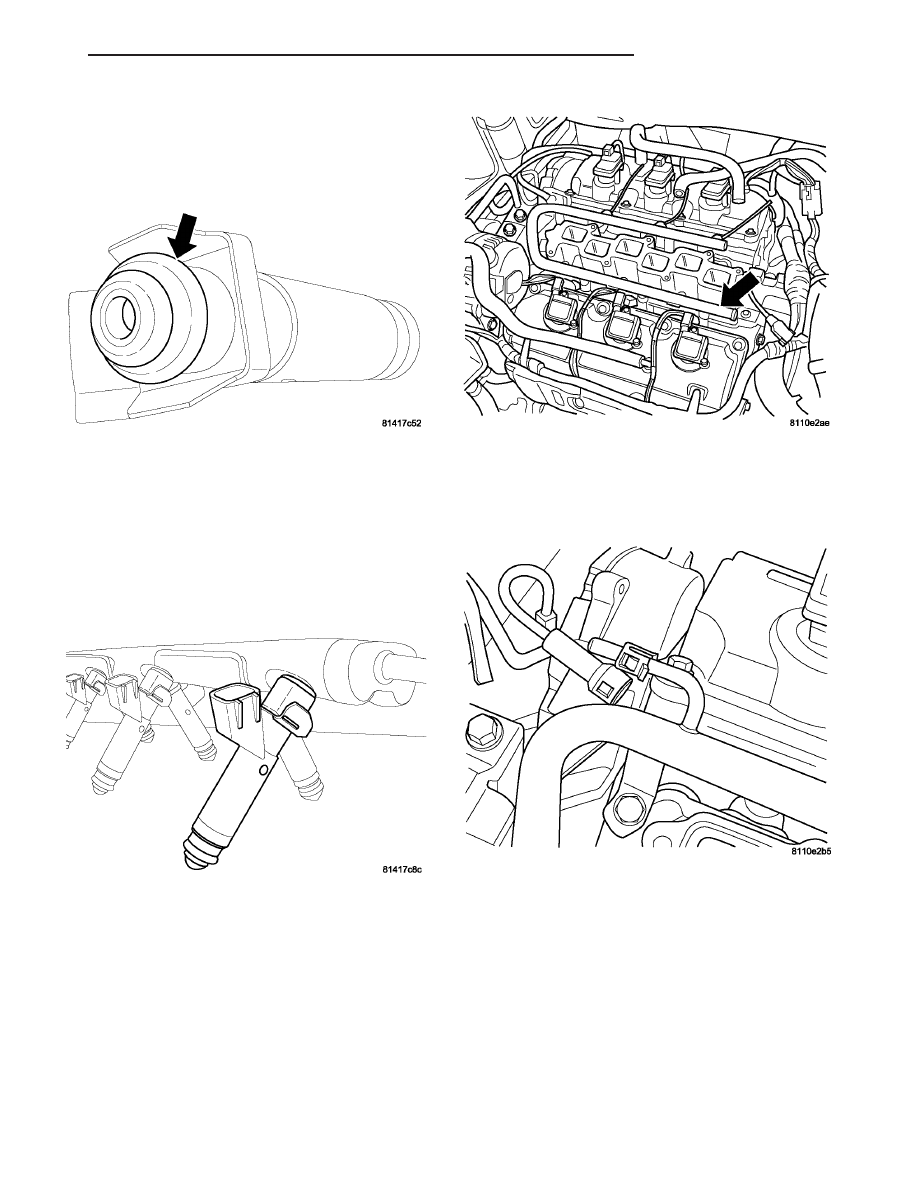

Fig. 28 FUEL INJECTOR O-RING

Fig. 29 FUEL INJECTORS INSTALLED

Fig. 30 FUEL RAIL

Fig. 31 FUEL LINE QUICK CONNECTOR

CS

FUEL INJECTION

14 - 37

FUEL INJECTOR (Continued)

3.8L

(1) Inspect and replace damaged fuel injector

O-rings (Fig. 32).

(2) Lightly lubricate the fuel injector O-rings with

a couple drops of clean engine oil.

(3) Install retaining clips on fuel injectors (Fig.

33).

(4) Fuel injector locator flange on fuel rail (Fig.

34).

(5) Push injectors into fuel injector rail until clips

are in the correct position (Fig. 35).

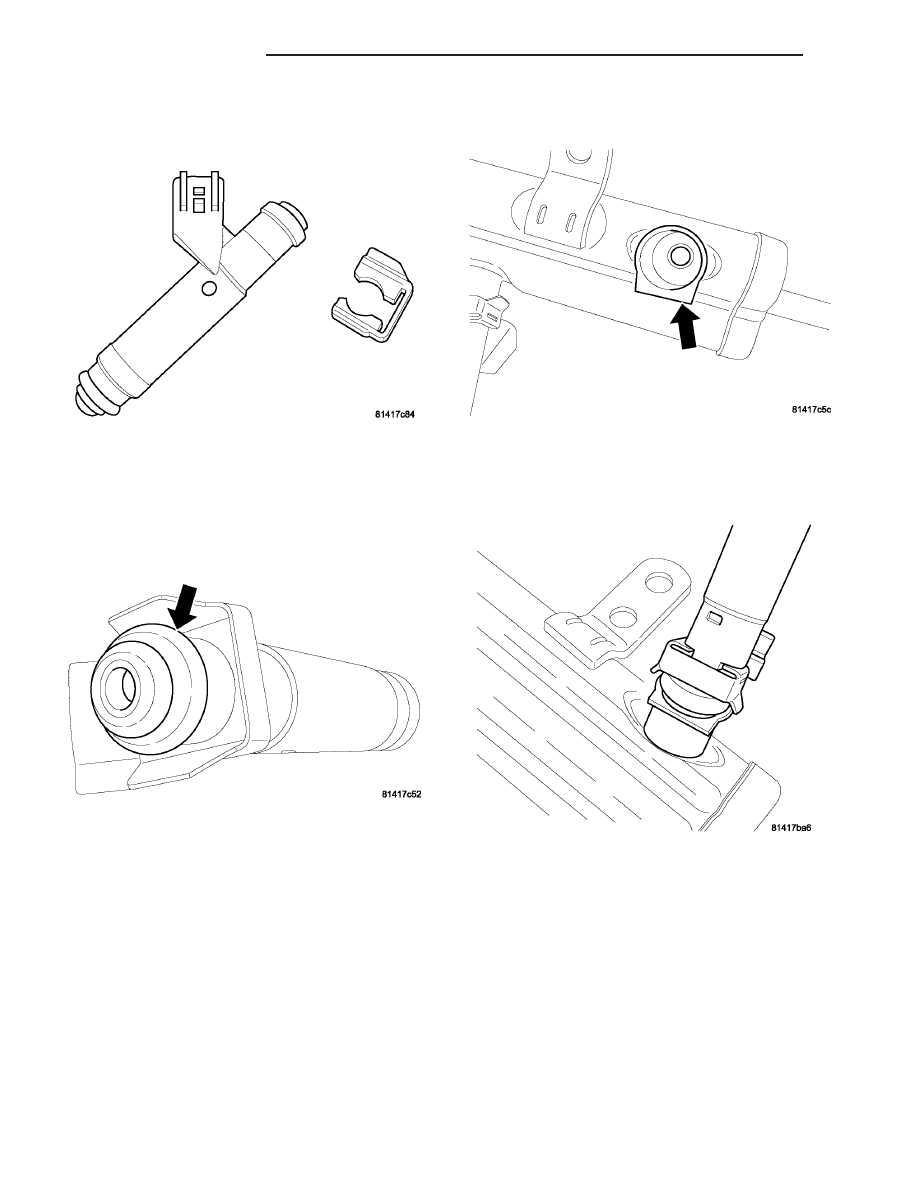

Fig. 32 FUEL INJECTOR AND CLIP

Fig. 33 FUEL INJECTOR O-RING

Fig. 34 FUEL RAIL LOCATOR TABS

Fig. 35 INSTALLING FUEL INJECTOR

14 - 38

FUEL INJECTION

CS

FUEL INJECTOR (Continued)
