(5) From inside vehicle, hold up accelerator pedal.

Remove plastic cable retainer (clip) and throttle cable
core wire from upper end of accelerator pedal arm.
Plastic cable retainer (clip) snaps into pedal arm
(Fig. 5).

(6) Remove accelerator pedal mounting bracket

nuts (Fig. 6).

(7)

Remove accelerator pedal assembly.

INSTALLATION

(1) Place accelerator pedal assembly over mount-

ing studs protruding from floor pan (Fig. 7). Tighten
retaining nuts to 12 N·m (105 in. lbs.) torque.

(2) Place cable through slot in top of pedal shaft

(Fig. 8).

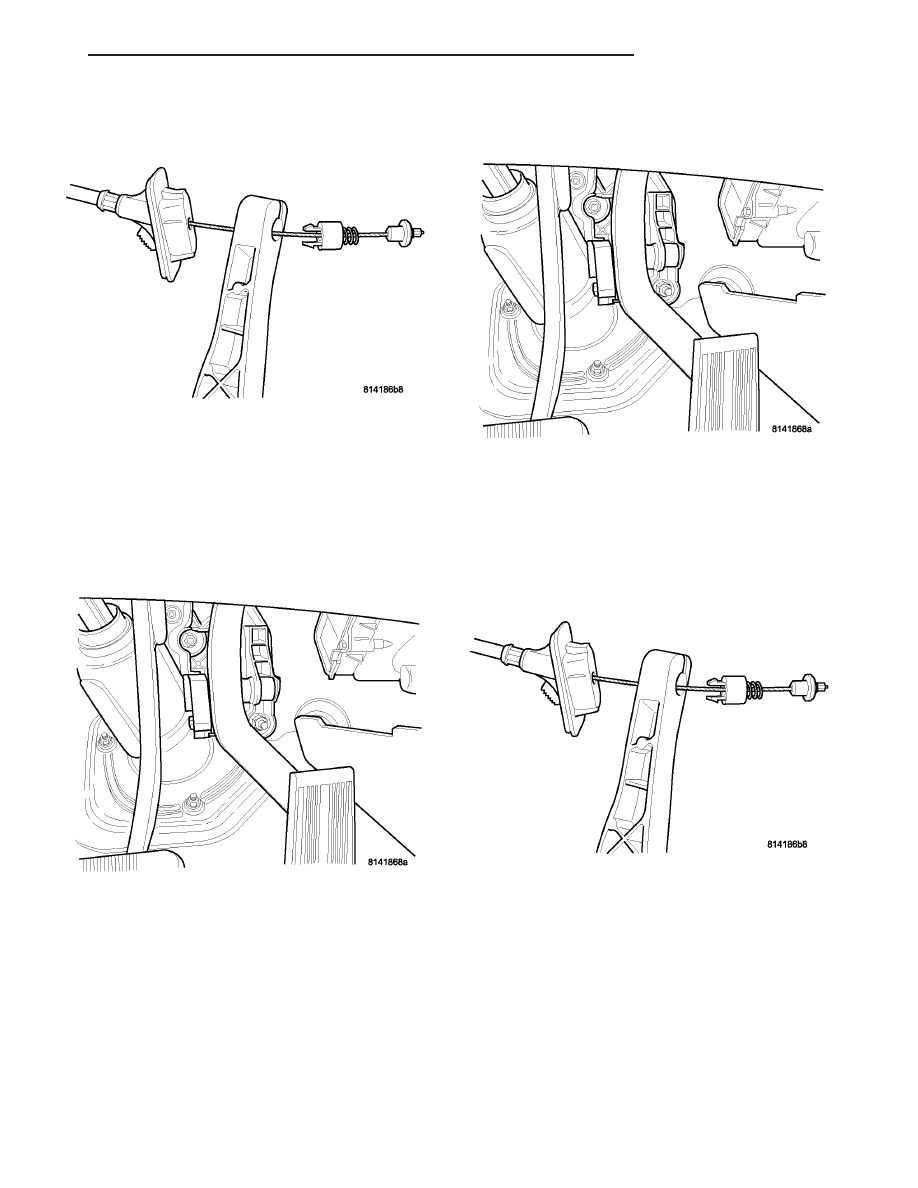

Fig. 5 CABLE ATTACHMENT EXPLODED VIEW

Fig. 6 MOUNTING NUTS

Fig. 7 MOUNTING NUTS

Fig. 8 CABLE ATTACHMENT EXPLODED VIEW

CS

FUEL INJECTION

14 - 31

ACCELERATOR PEDAL (Continued)

(3) While holding pedal lever, Push retainer clip

forward in vehicle engaging it into the pedal lever
(Fig. 9).

(4) Hold the throttle body lever in the wide open

position and install the throttle cable (Fig. 10).

(5) Before

starting

engine,

operate

accelerator

pedal to check for any binding.

CRANKSHAFT POSITION
SENSOR

REMOVAL

3.5L

The crankshaft sensor is located on the driver side

of the vehicle (Fig. 11), above the differential hous-

ing. The bottom of the sensor sits above the drive
plate.

(1) Disconnect the negative and positive battery

cable.

(2) Remove the battery.
(3) Unlock and disconnect electrical connector from

crankshaft position sensor.

(4) Remove sensor mounting screw. Remove sensor.

3.8L

The crankshaft sensor is located on the driver side

of the vehicle (Fig. 12), above the differential hous-
ing. The bottom of the sensor sits above the drive
plate.

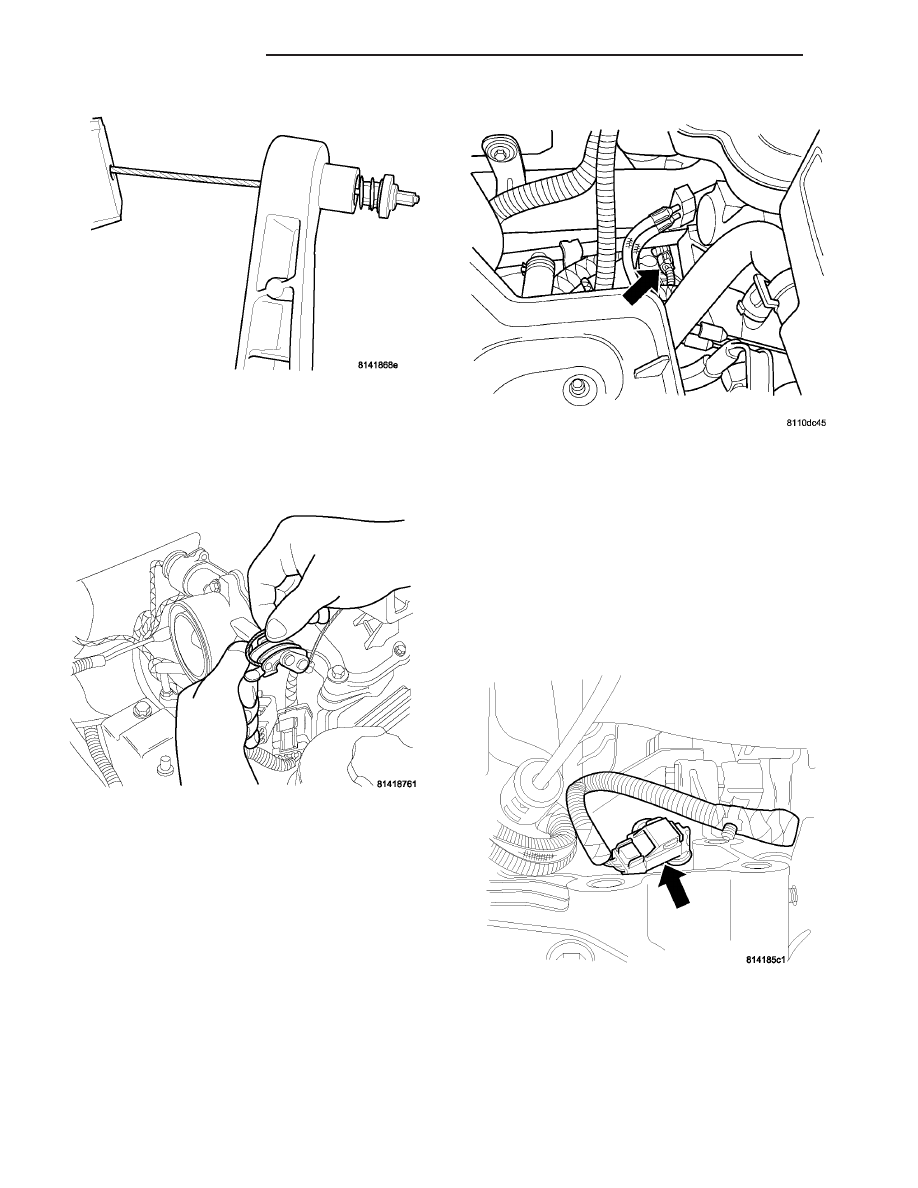

Fig. 9 CABLE ATTACHMENT TO PEDAL

Fig. 10 CABLE AT THROTTLE BODY

Fig. 11 CRANKSHAFT POSITION SENSOR

Fig. 12 CRANKSHAFT POSITION SENSOR - 3.8L

14 - 32

FUEL INJECTION

CS

ACCELERATOR PEDAL (Continued)

(1) Disconnect the negative and positive battery

cable.

(2) Remove the battery.
(3) Unlock and disconnect electrical connector from

crankshaft position sensor.

(4) Remove sensor mounting screw. Remove sensor.

INSTALLATION

3.5L

(1) Install sensor and push sensor down until con-

tact is made with the transmission case (Fig. 13).
While holding the sensor in this position, install and
tighten the retaining bolt to 12 N·m (105 in. lbs.)
torque.

(2) Connect electrical connector and lock to crank-

shaft position sensor.

(3) Install battery.
(4) Connect the positive then the negative battery

cable.

3.8L

(1) Install sensor and push sensor down until con-

tact is made with the transmission case (Fig. 14).
While holding the sensor in this position, install and
tighten the retaining bolt to 12 N·m (105 in. lbs.)
torque.

(2) Connect electrical connector and lock to crank-

shaft position sensor.

(3) Install battery.
(4) Connect the positive then the negative battery

cable.

FUEL INJECTOR

REMOVAL

3.5L

(1) Release fuel pressure, refer to Fuel Pressure

Release Procedure in this section.

(2) Disconnect the negative battery cable.
(3) Remove the upper intake manifold, (Refer to 9

-

ENGINE/MANIFOLDS/INTAKE

MANIFOLD

-

REMOVAL).

(4) If the injector connectors are not tagged with

their cylinder number, tag them to identify the cor-
rect cylinder.

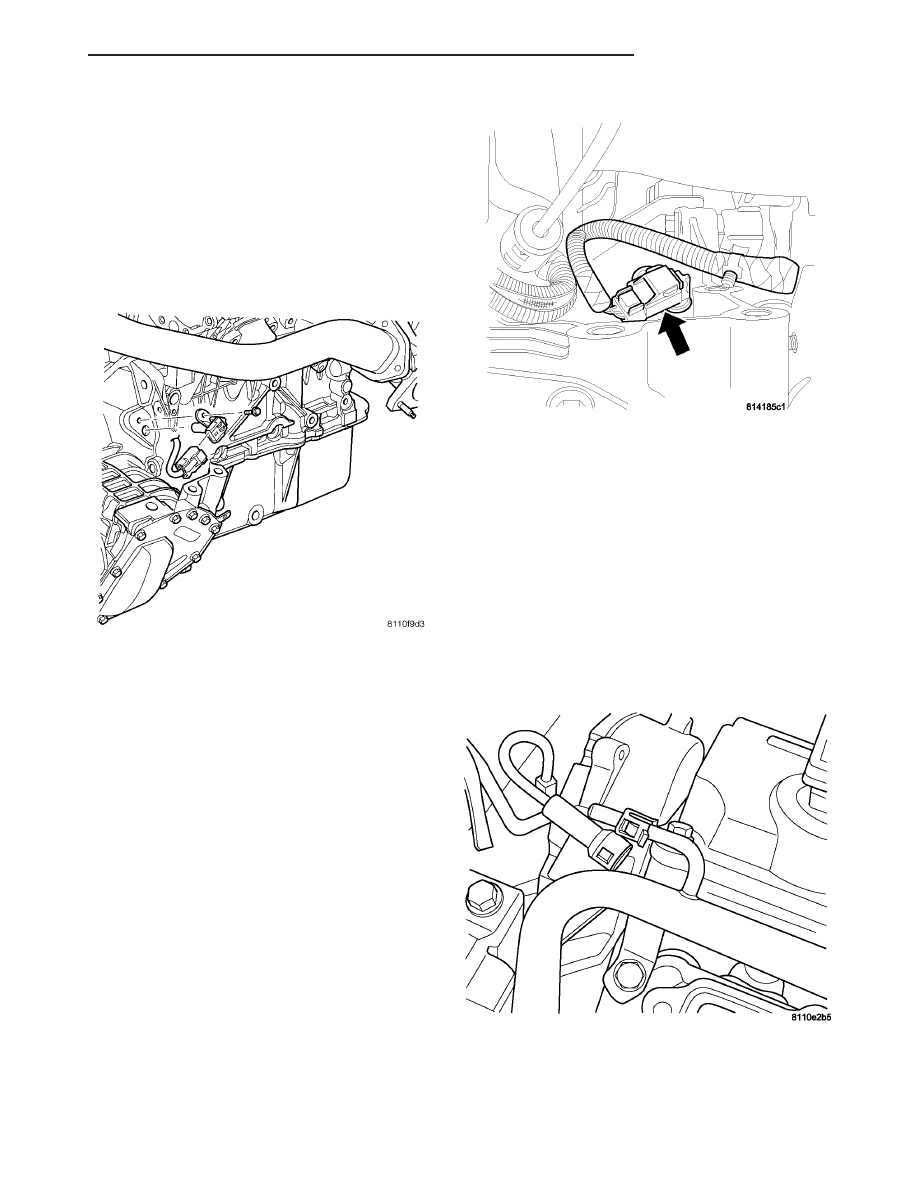

Fig. 13 CRANKSHAFT POSITION SENSOR

ASSEMBLY

Fig. 14 CRANKSHAFT POSITION SENSOR - 3.8L

Fig. 15 FUEL LINE QUICK CONNECTOR

CS

FUEL INJECTION

14 - 33

CRANKSHAFT POSITION SENSOR (Continued)

(5) Disconnect the fuel supply line from the fuel

rail (Fig. 15).

(6) Remove the 4 mounting bolts from the fuel rail

(Fig. 16).

(7) Lift fuel rail straight up off of cylinder head.
(8) Remove retaining clips from fuel injectors at

fuel rail.

(9) Remove fuel injector from fuel rail.

REMOVAL

(1) Release fuel pressure, refer to Fuel Pressure

Release Procedure in this section.

(2) Disconnect the negative battery cable.
(3) Remove air cleaner housing and inlet hose.
(4) Remove engine cover.
(5) Disconnect the Throttle Position Sensor (Fig.

17).

(6) Disconnect the Idle Air Control.
(7) Disconnect the purge line.
(8) Disconnect

the

throttle

and

speed

control

cables (if equipped).

(9) Unlock and disconnect the MAP sensor (Fig.

18).

(10) Disconnect the vacuum lines.
(11) Remove the EGR tube, refer to (Refer to 25 -

EMISSIONS CONTROL/EXHAUST GAS RECIRCU-
LATION/TUBE - REMOVAL).

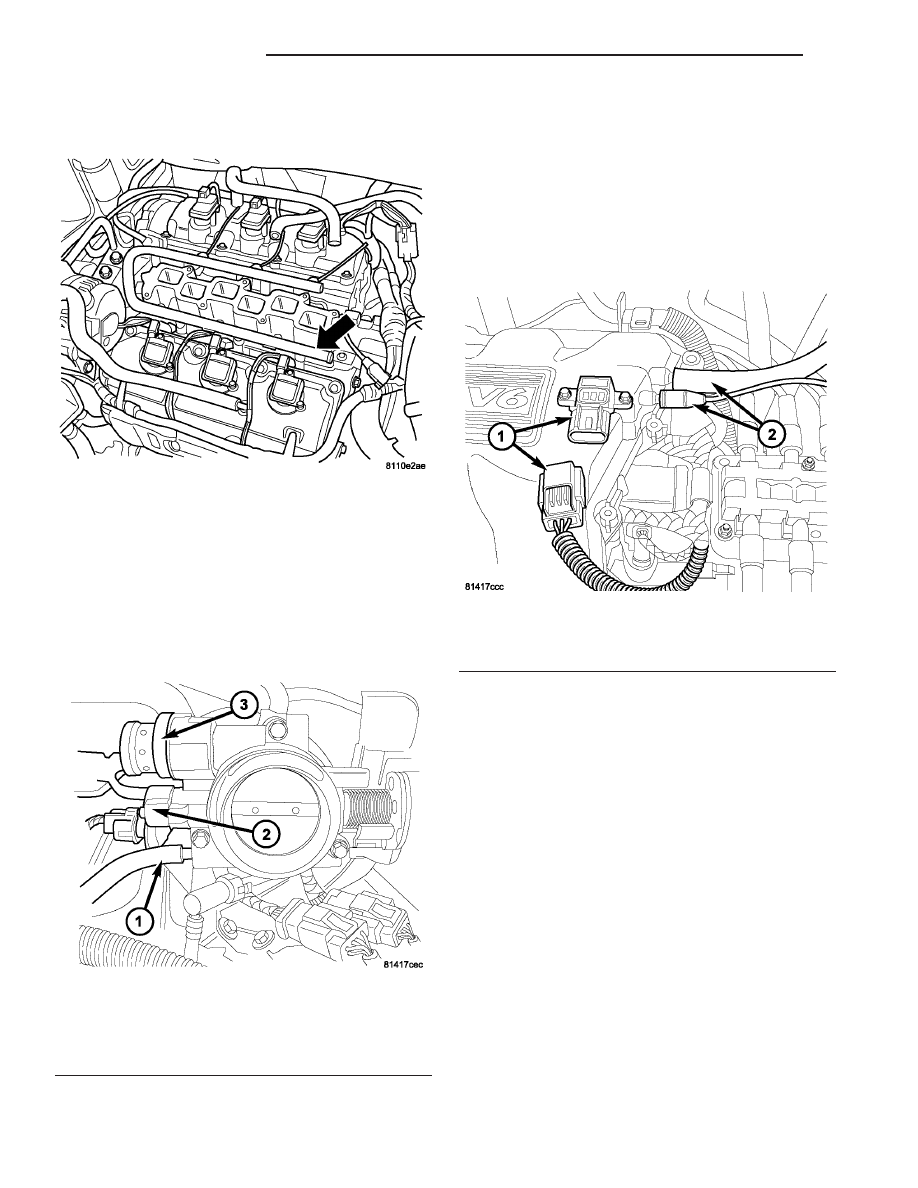

Fig. 16 FUEL RAIL

Fig. 17 THROTTLE BODY

1 - Purge Line
2 - Throttle Position Sensor
3 - Idle Air Control Motor

Fig. 18 MAP SENSOR

1 - MAP Sensor
2 - Vacuum Lines

14 - 34

FUEL INJECTION

CS

FUEL INJECTOR (Continued)
