3.8L

(1) Inspect and replace damaged fuel injector

O-rings (Fig. 37).

(2) Lightly lubricate the fuel injector O-rings with

a couple drops of clean engine oil.

(3) Install retaining clips on fuel injectors (Fig.

38).

(4) Fuel injector locator flange on fuel rail (Fig.

39).

(5) Push injectors into fuel injector rail until clips

are in the correct position (Fig. 40).

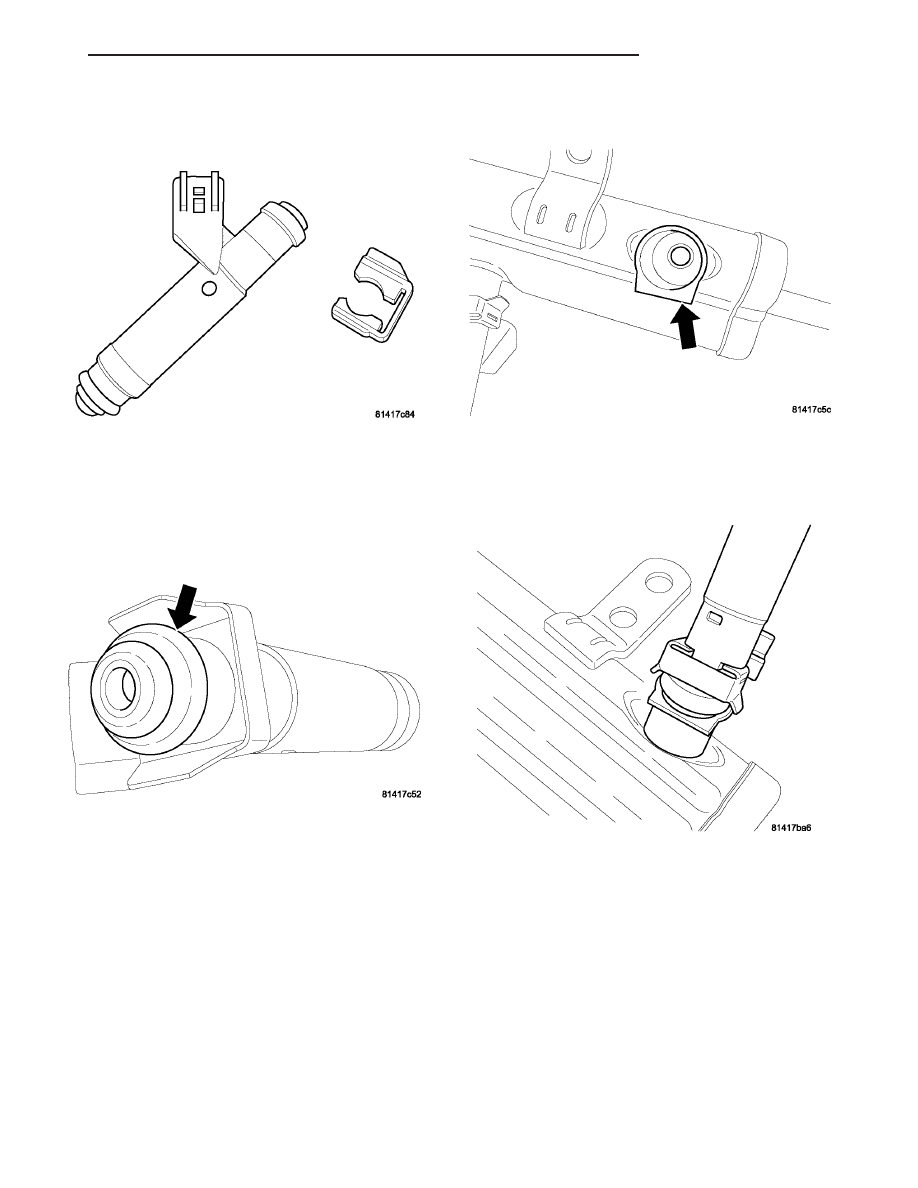

Fig. 37 FUEL INJECTOR AND CLIP

Fig. 38 FUEL INJECTOR O-RING

Fig. 39 FUEL RAIL LOCATOR TABS

Fig. 40 INSTALLING FUEL INJECTOR

CS

FUEL DELIVERY

14 - 15

FUEL RAIL (Continued)

(6) Fuel injector installed into fuel rail in the cor-

rect position (Fig. 41).

(7) Fuel rail with injectors installed (Fig. 42).

(8) Position fuel rail over cylinder heads, and push

rail into place (Fig. 43). Tighten fuel rail mounting
bolts to 28 N·m (250 in. lbs.) torque.

(9) Connect the electrical connectors to the fuel

injectors and lock (Fig. 44).

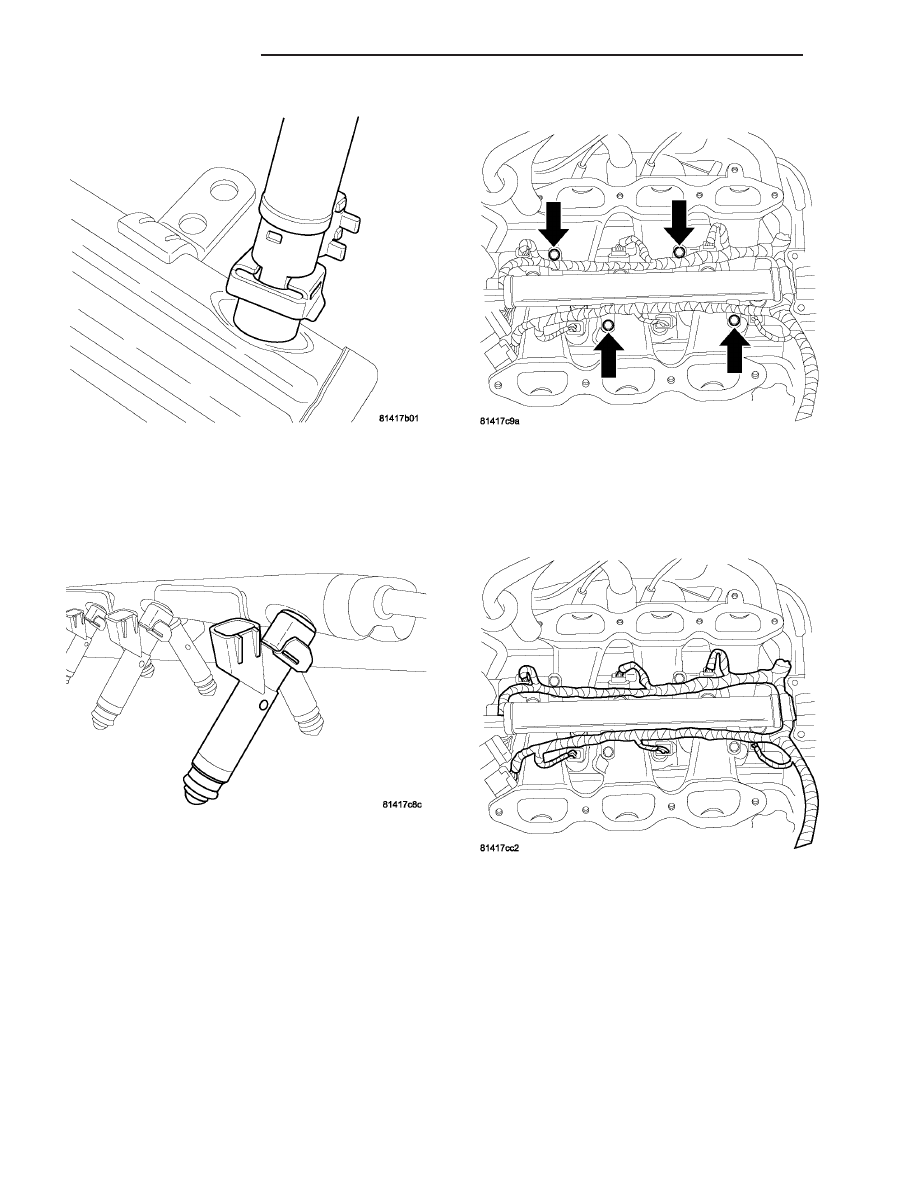

Fig. 41 FUEL INJECTOR CLIP

Fig. 42 FUEL INJECTORS INSTALLED

Fig. 43 FUEL RAIL BOLTS LOCATIONS

Fig. 44 FUEL INJECTOR WIRING HARNESS

14 - 16

FUEL DELIVERY

CS

FUEL RAIL (Continued)

(10) Connect the fuel supply tube quick connect

fitting to the fuel rail (Fig. 45). Refer to Quick Con-
nect Fittings in the Fuel Delivery Section.

(11) Inspect the intake manifold gaskets (Fig. 46).

(12) Intake manifold gaskets installed (Fig. 47).

(13) Install intake manifold plenum (Fig. 48),

(Refer to 9 - ENGINE/MANIFOLDS/INTAKE MANI-
FOLD - INSTALLATION).

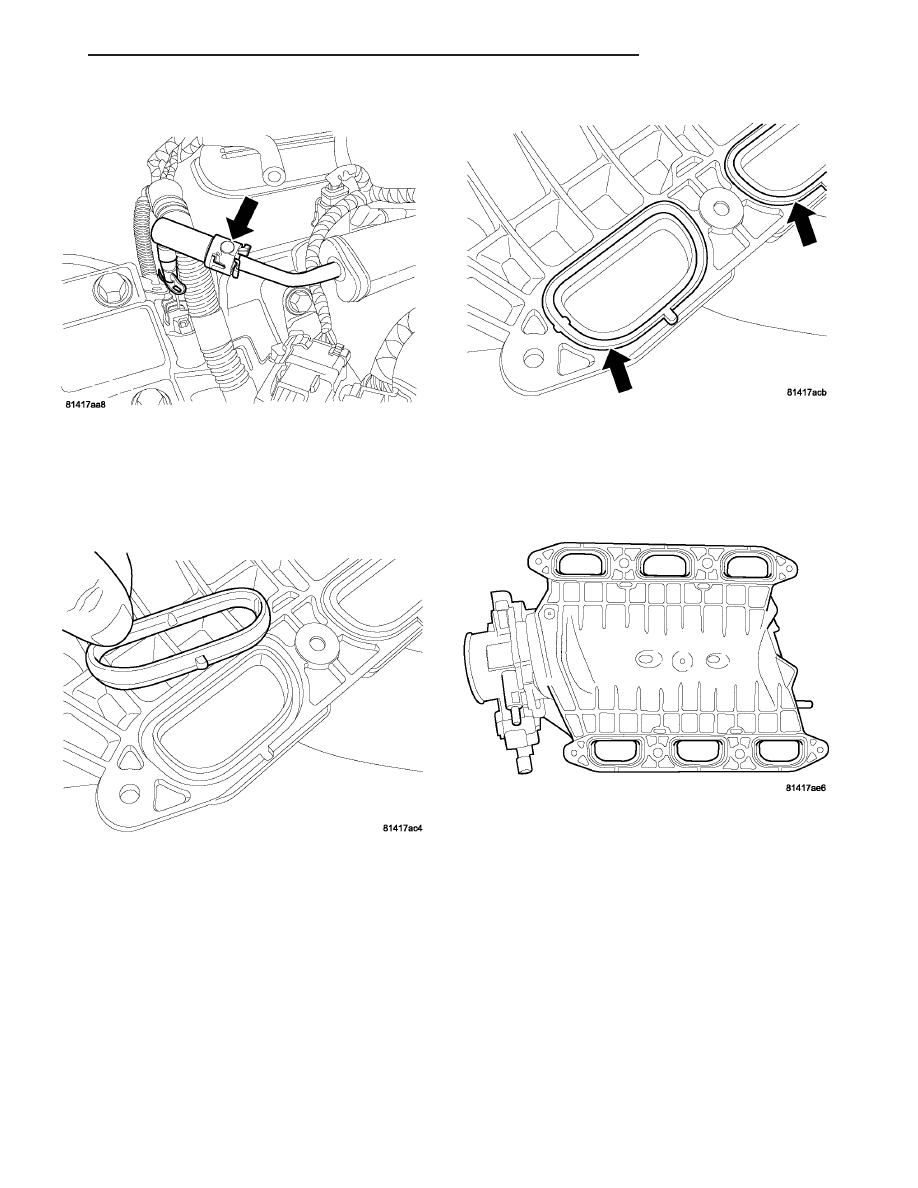

Fig. 45 FUEL LINE DISCONNECT FITTING

Fig. 46 INTAKE GASKETS REMOVED

Fig. 47 INTAKE GASKET INSTALLED

Fig. 48 INTAKE MANIFOLD REMOVED

CS

FUEL DELIVERY

14 - 17

FUEL RAIL (Continued)

(14) Connect and lock the electrical for the MAP

sensor (1).

(15) Connect the vacuum lines (2) (Fig. 49).

(16) Connect the electrical connector for Throttle

Position Sensor (2), Idle Air Control Motor (3) (Fig.
50).

(17) Connect the purge line (1).
(18) Connect negative cable to battery.

FUEL TANK

REMOVAL

(1) Release the fuel pressure, refer to the Fuel

Pressure Release Procedure in this section.

(2) Disconnect the negative battery cable.
(3) Drain fuel tank dry into holding tank or a

properly labeled GASOLINE safety container.

(4) Raise vehicle and support.
(5) Disconnect the exhaust system between the

catalytic converter and the muffler.

(6) Support the exhaust system with jack stands.
(7) Remove muffler hanger rubber groments (Fig.

51).

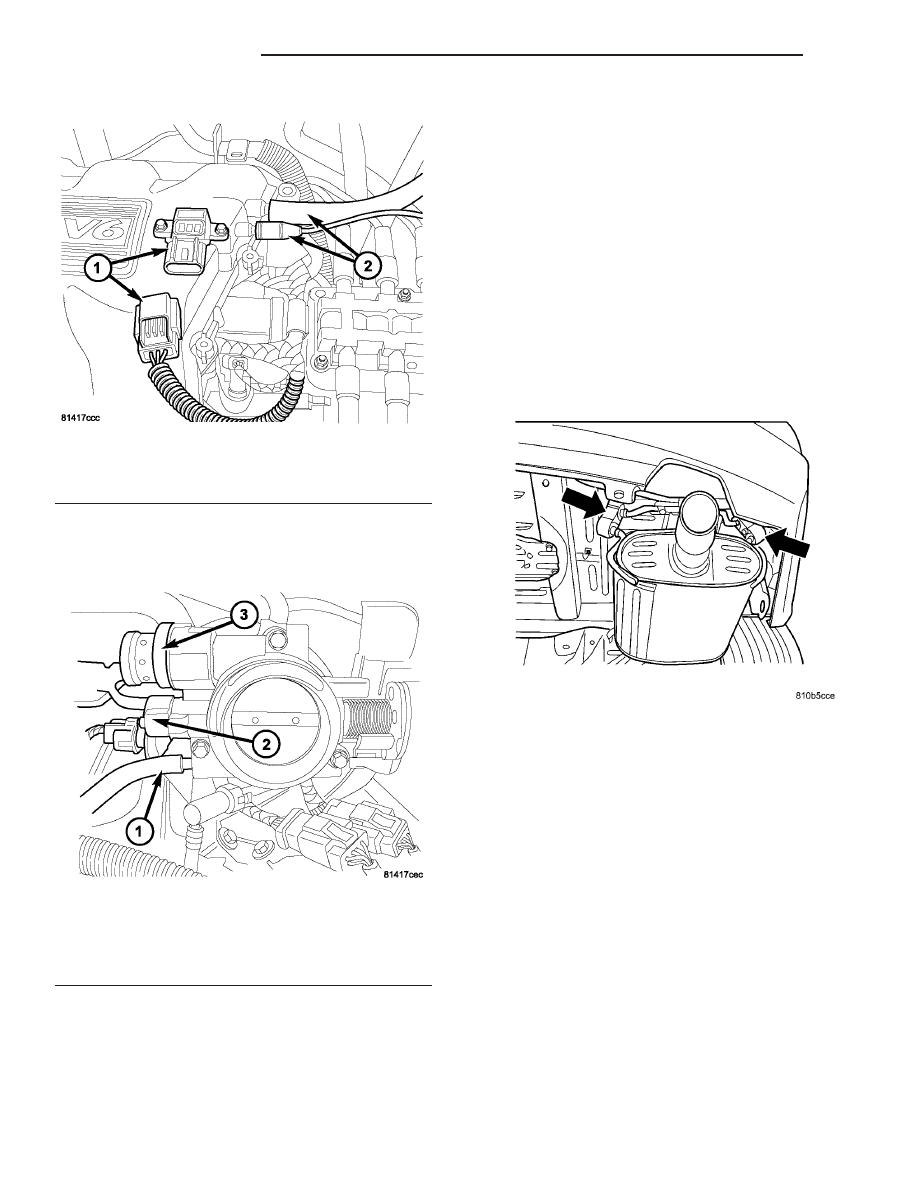

Fig. 49 MAP SENSOR

1 - MAP Sensor
2 - Vacuum Lines

Fig. 50 THROTTLE BODY

1 - Purge Line
2 - Throttle Position Sensor
3 - Idle Air Control Motor

Fig. 51 MUFFLER HANGER
