(4) Disconnect the park assist wire connector

under the vehicle and the push pin fasteners attach-
ing wire harness under the vehicle (Fig. 13)

(5) Remove the four push pin fasteners attaching

rear fascia to reinforcement bumper.

(6) Remove two screws (each side) attaching fascia

to rear fascia bracket in the wheelhouse.

(7) Remove the screw on each side attaching the

upper fascia in the tail lamp bucket area.

(8) Remove rear fascia from vehicle by lifting sides

of fascia up and outboard to release from rear fascia
brackets.

(9) Place fascia on a clean surface.
(10) Remove park assist sensors, if necessary (Fig.

14). (Refer to 8 - ELECTRICAL/CHIME/BUZZER/
PARK ASSIST SENSOR - REMOVAL).

(11) Remove spring clips attaching upper and

lower fascia together (Fig. 15).

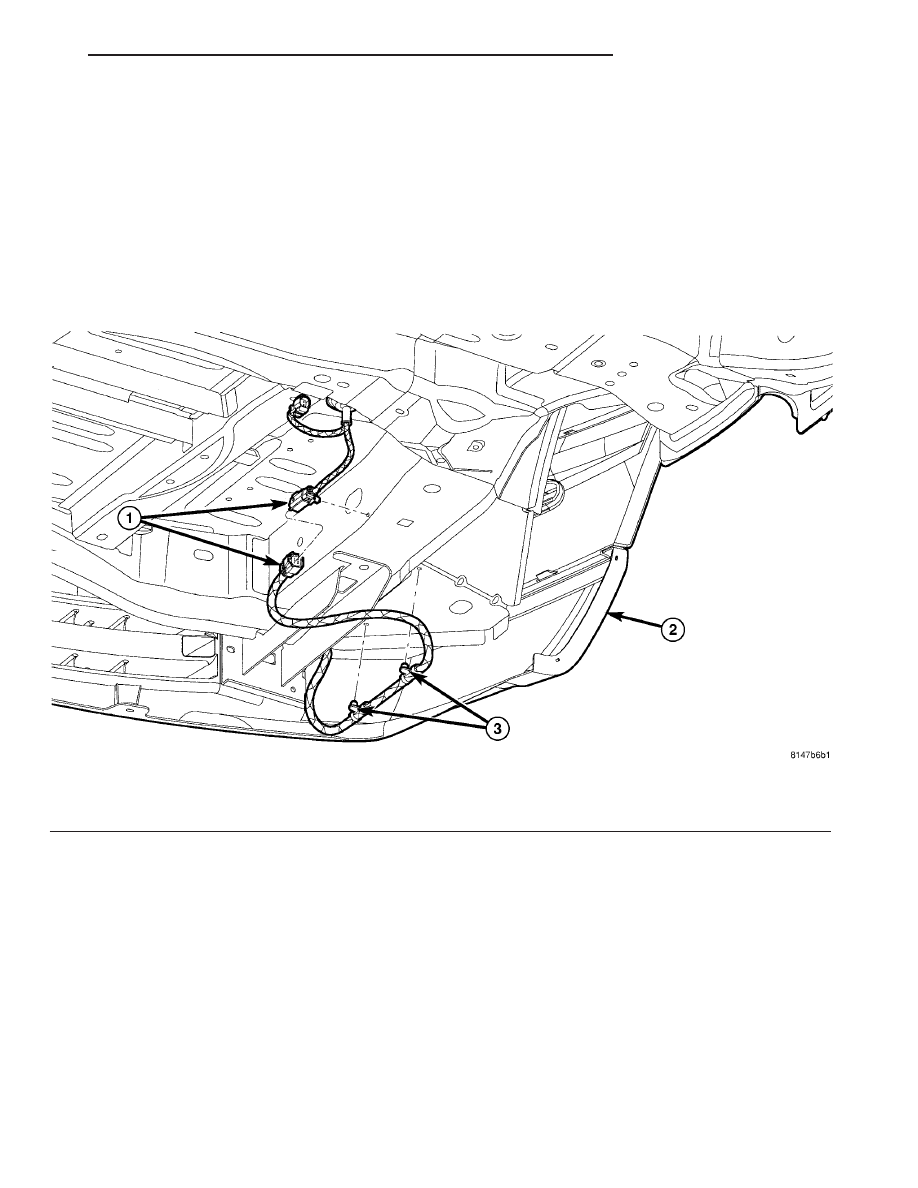

Fig. 13 PARK ASSIST SENSOR WIRE HARNESS

1 - PARK ASSIST WIRE CONNECTOR
2 - REAR FASCIA

3 - PUSH PIN FASTENERS ATTACHING WIRE HARNESS

CS

FRAME & BUMPERS

13 - 7

REAR FASCIA (Continued)

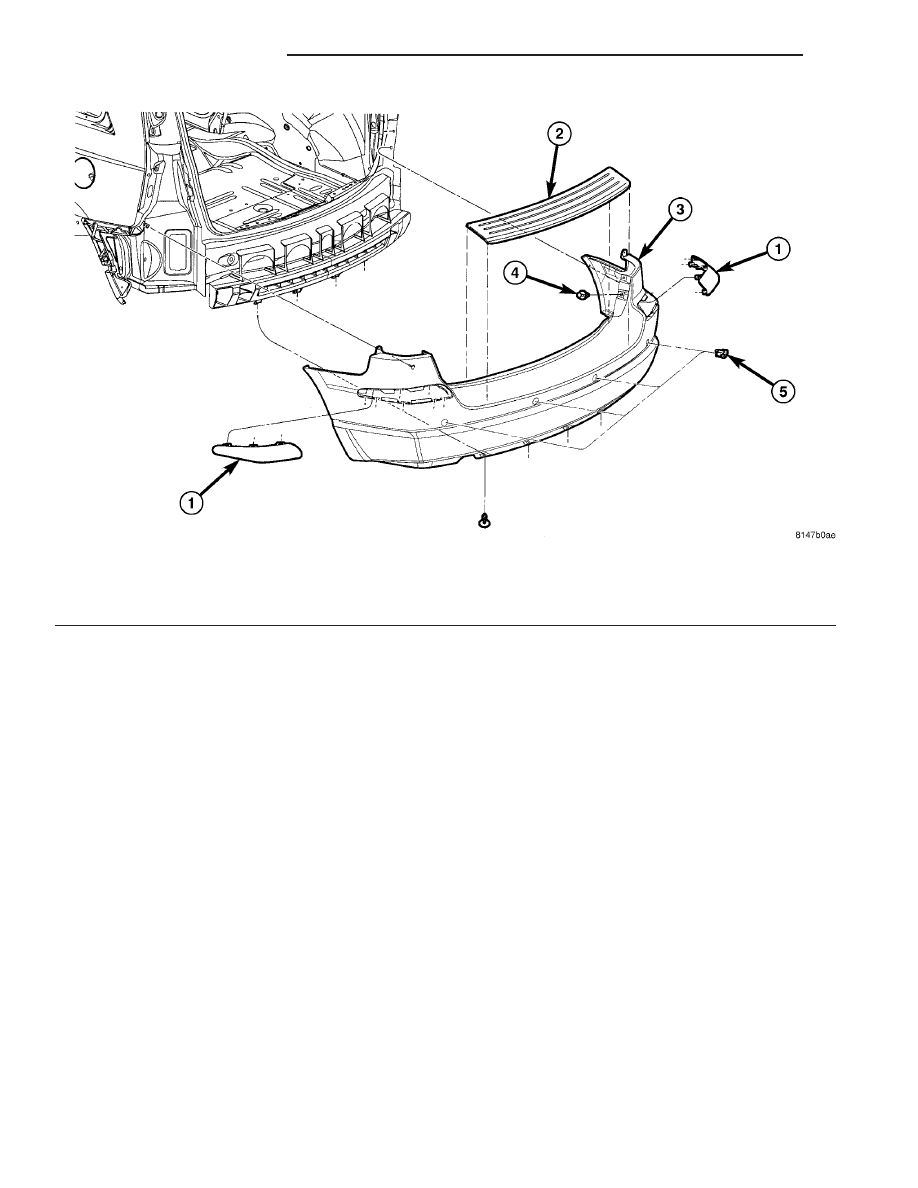

Fig. 14 REAR FASCIA WITH PARK ASSIST SENSOR

1 - BRIGHT CHROME MOLDING
2 - STEP PAD
3 - REAR FASCIA

4 - FASCIA FASTENER
5 - PARK ASSIST SENSOR

13 - 8

FRAME & BUMPERS

CS

REAR FASCIA (Continued)

(12) Using a trim stick release locking tabs and

separate the upper and lower fascia.

(13) Remove move the bright chrome molding from

the upper fascia (Fig. 16). Using a trim stick, start-
ing at the out edge of the fascia release the locking
tabs (Fig. 17). Grip the molding and pull outward
from the fascia while releasing the locking tabs.

(14) Remove molding from fascia.

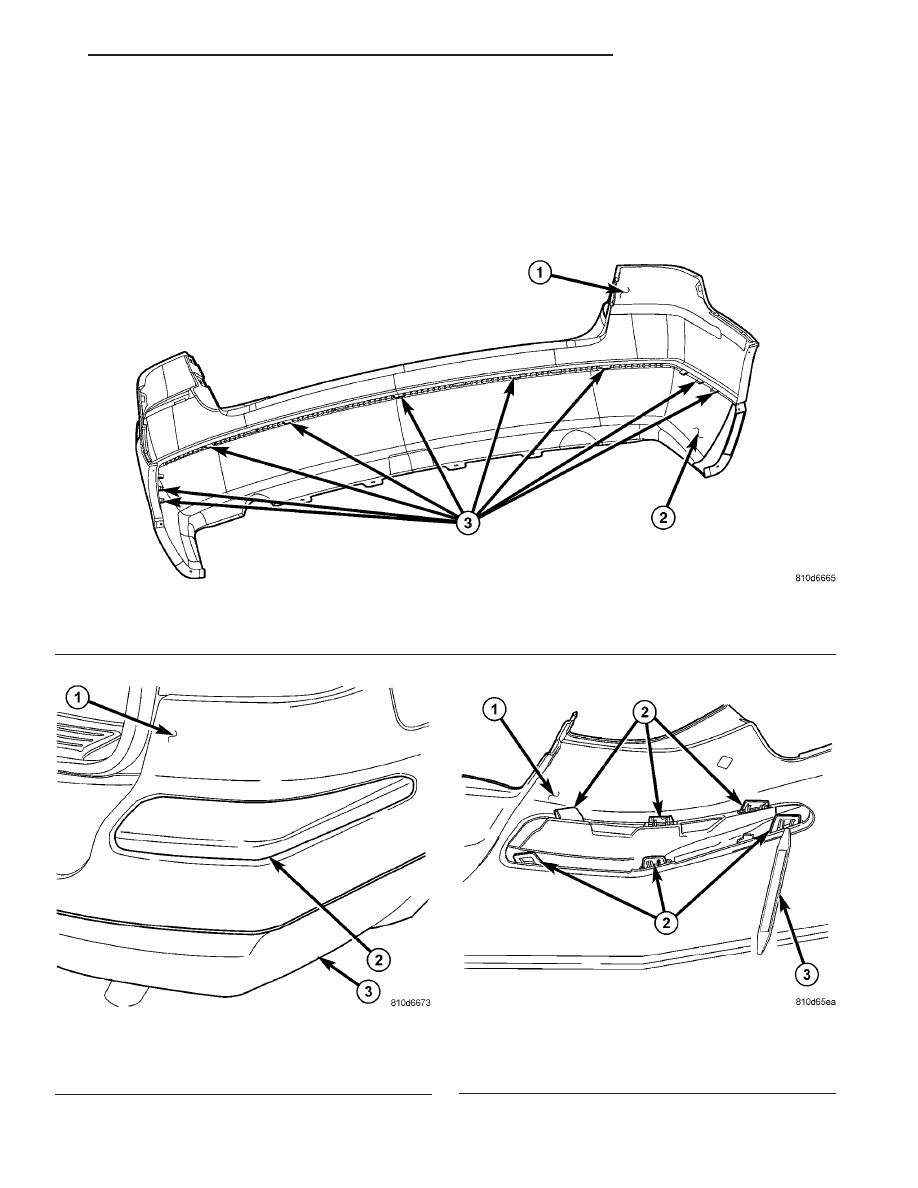

Fig. 15 INTERLOCKING SEAM TABS AND SPRING CLIPS

1 - REAR UPPER FASCIA
2 - REAR LOWER FASCIA

3 - INTERLOCKING SEAM AND SPRING CLIPS

Fig. 16 REAR FASCIA BRIGHT CHROME MOLDING

1 - REAR UPPER FASCIA
2 - BRIGHT CHROME MOLDING
3 - REAR LOWER FASCIA

Fig. 17 BRIGHT CHROME MOLDING LOCKING TABS

1 - REAR FASCIA
2 - LOCKING TABS
3 - TRIM STICK

CS

FRAME & BUMPERS

13 - 9

REAR FASCIA (Continued)

INSTALLATION

(1) Place bright chrome molding in position on the

upper fascia.

(2) Using hand presser press molding locking tabs

in the full lock position (Fig. 18).

(3) Position upper and lower fascia on a clean sur-

face so that locking tabs align with the slots (Fig. 15)
and (Fig. 19).

NOTE: Using care not to scratch the surface of the
fascias.

(4) Press the fascias together to lock locking tabs

into position.

(5) Install new spring clips attaching upper and

lower fascia together. The spring clips are not reus-
able (Fig. 20).

(6) Install park assist sensors, if necessary (Fig.

21). (Refer to 8 - ELECTRICAL/CHIME/BUZZER/
PARK ASSIST SENSOR - INSTALLATION).

Fig. 19 LOWER FASCIA LOCKING TABS

1 - LOCKING TABS

2 - LOWER FASCIA

Fig. 18 REAR FASCIA BRIGHT CHROME MOLDING

1 - REAR UPPER FASCIA
2 - BRIGHT CHROME MOLDING
3 - REAR LOWER FASCIA

13 - 10

FRAME & BUMPERS

CS

REAR FASCIA (Continued)
