INSTALLATION

(1) Support the engine assembly with a floor jack.
(2) Properly position the upper engine mount and

install the retaining bolts (Fig. 118).

(3) Tighten the bolts attached to the intake mani-

fold to 54 N·m (40 lbs. ft.).

(4) Tighten the bolts attached to the inner frame

rail to 68 N·m (50 lbs. ft.).

(5) Remove the jack used to support engine assem-

bly.

(6) Install the air cleaner element housing (Refer

to

9

-

ENGINE/AIR

INTAKE

SYSTEM/AIR

CLEANER HOUSING - INSTALLATION).

LEFT MOUNT

REMOVAL

(1) Disconnect the negative battery cable.
(2) Remove engine cover.
(3) Remove radiator cooling fan assembly (Refer to

7

-

COOLING/ENGINE/RADIATOR

FAN

-

REMOVAL).

(4) Raise and support the vehicle.
(5) Remove both of the engine mount to cradle

nuts (Fig. 119).

(6) Lower the vehicle.

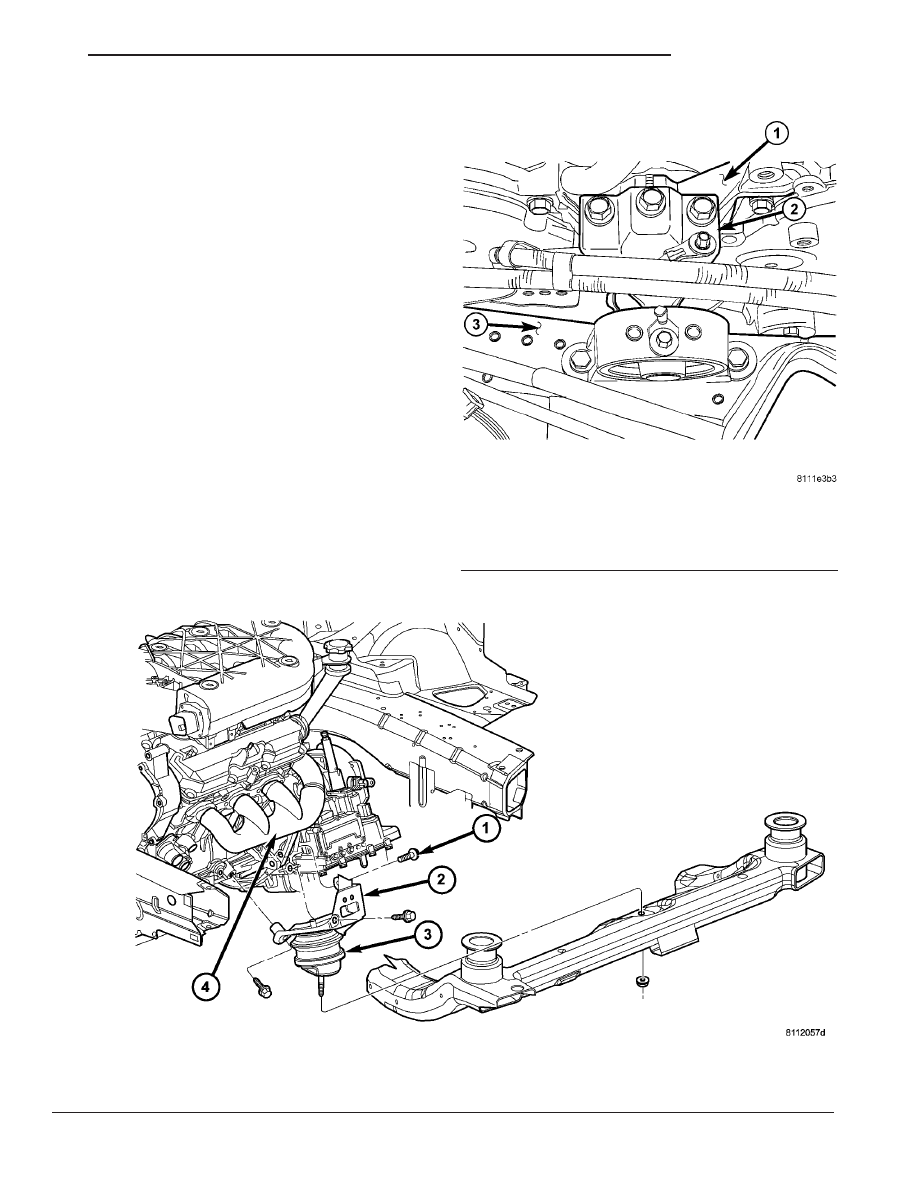

Fig. 118 UPPER ENGINE MOUNT

1 - INTAKE MANIFOLD
2 - UPPER ENGINE MOUNT
3 - FRAME RAIL

Fig. 119 LEFT ENGINE MOUNT

1 - BOLT

3 - ENGINE MOUNT

2 - BRACKET

4 - LEFT EXHAUST MANIFOLD

CS

ENGINE 3.5L

9 - 75

UPPER MOUNT (Continued)

(7) Connect the engine suport fixture and support

engine weight.

(8) Remove the engine mount bolts and remove

mount (Fig. 119).

INSTALLATION

(1) Install engine mount to bracket. Tighten nut to

101 N·m (75 lbs. ft.) (Fig. 120).

(2) Install left mount to the engine block.Tighten

bolts to 54 N·m ( 40 lbs.ft.) (Fig. 120).

(3) Lower vehicle.
(4) Remove the engine support fixture.
(5) Raise and support the vehicle.
(6) Install both of the engine mount to cradle nut.

Tighten nut to 101 N·m (75 lbs. ft.) (Fig. 120).

(7) Lower vehicle.
(8) Install radiator fan assembly (Refer to 7 -

COOLING/ENGINE/RADIATOR FAN - INSTALLA-
TION).

(9) Install the engine cover.
(10) Connect the negative battery cable.

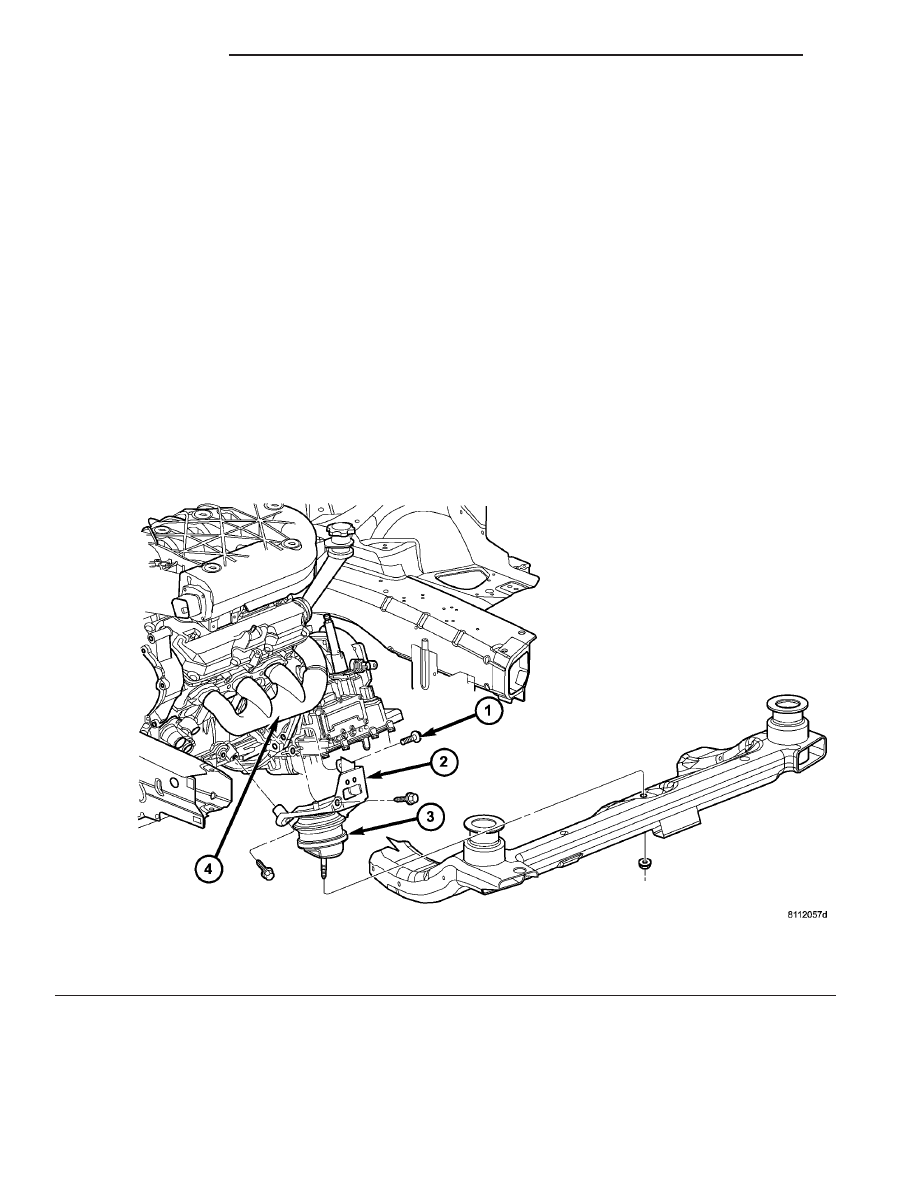

Fig. 120 LEFT ENGINE MOUNT

1 - BOLT

3 - ENGINE MOUNT

2 - BRACKET

4 - LEFT EXHAUST MANIFOLD

9 - 76

ENGINE 3.5L

CS

LEFT MOUNT (Continued)

RIGHT MOUNT

REMOVAL

(1) Disconnect the negative battery cable.
(2) Raise and support the vehicle.
(3) Remove both of the engine mount to cradle

nuts.

(4) Lower the vehicle.
(5) Connect the engine support fixture and support

the engine weight.

(6) Raise and support the vehicle.
(7) Remove the right mount bracket bolts (Fig.

121)

(8) Remove the engine mount top nut (Fig. 121).
(9) Remove the engine mount plate and engine

mount (Fig. 121).

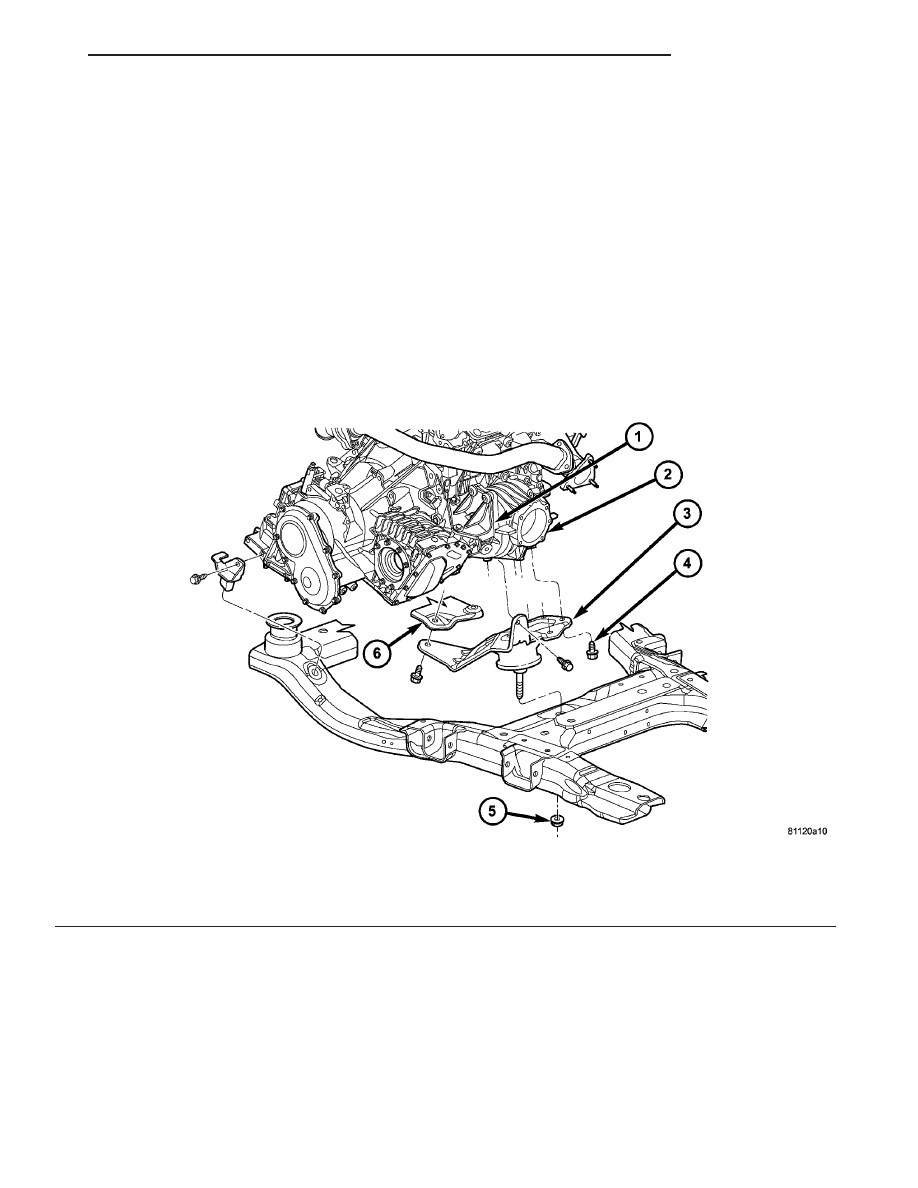

Fig. 121 RIGHT ENGINE MOUNT

1 - POWER TRANSFER UNIT UPPER BRACKET

4 - BOLT

2 - POWER TRANSFER UNIT

5 - NUT

3 - ENGINE MOUNT BRACKET

6 - STRUCTURAL COVER

CS

ENGINE 3.5L

9 - 77

INSTALLATION

(1) Install the engine mount and plate.Tighten

bolts to 54 N·m (40 lbs. ft.) (Fig. 122).

(2) Install the engine mount upper nut. Tighten

nut to 101 N·m (75 lbs. ft.) (Fig. 122).

(3) Install

right

engine

mount

bracket

bolt-

s.Tighten bolts to 54 N·m (40 lbs. ft.) (Fig. 122).

(4) Lower the vehicle.
(5) Remove the engine support fixture.
(6) Raise and support the vehicle.
(7)

Install both lower engine mount to cradle

nuts. Tighten nuts to 101 N·m (75 lbs. ft.) (Fig. 122).

(8) Lower vehicle and connect the negative battery

cable.

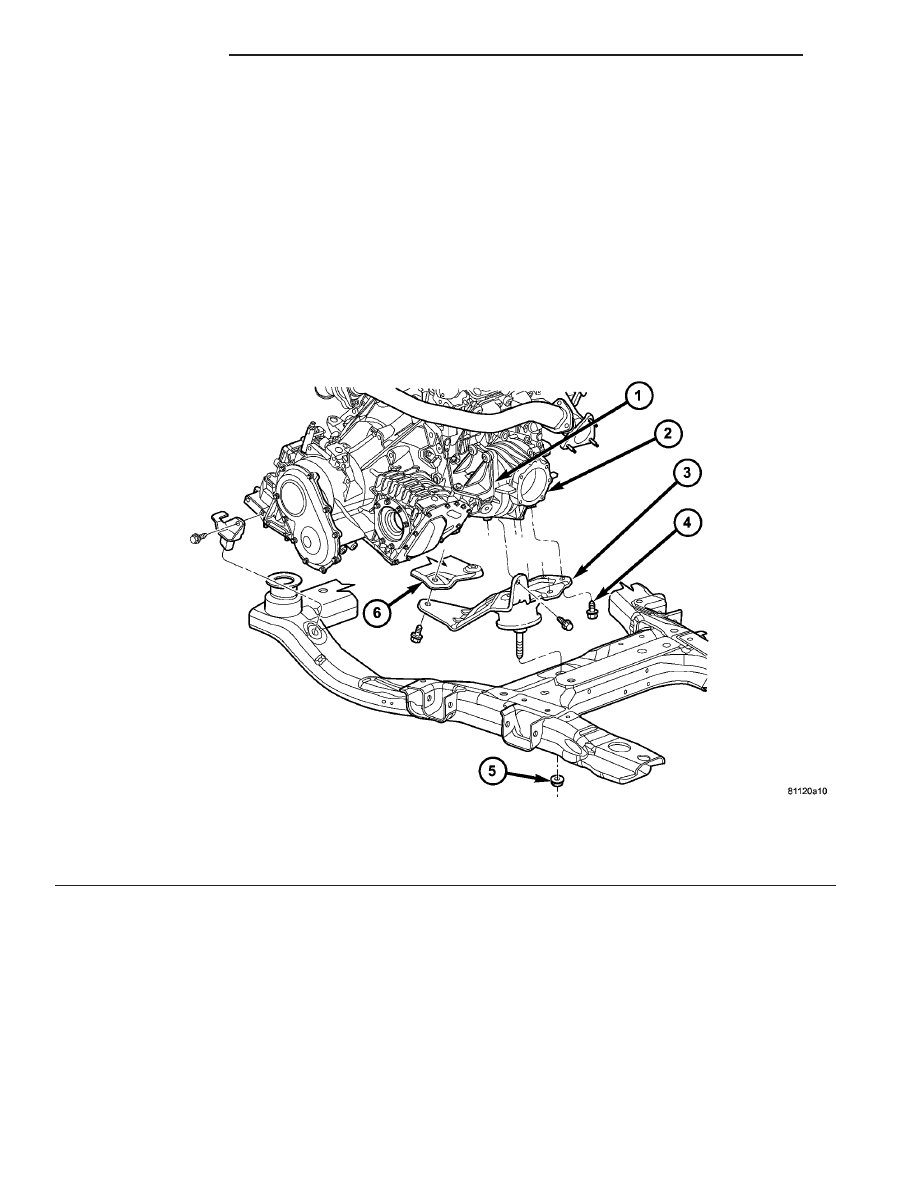

Fig. 122 RIGHT ENGINE MOUNT

1 - POWER TRANSFER UNIT UPPER BRACKET

4 - BOLT

2 - POWER TRANSFER UNIT

5 - NUT

3 - ENGINE MOUNT BRACKET

6 - STRUCTURAL COVER

9 - 78

ENGINE 3.5L

CS

RIGHT MOUNT (Continued)
