(9) Install the camshaft gear and align the timing

marks.

(10) Install the timing belt (Refer to 9 - ENGINE/

VALVE

TIMING/TIMING

BELT/CHAIN

AND

SPROCKETS - INSTALLATION).

(11) Install the rocker arm assembly.
(12) Install the cylinder head cover.
(13) Install the front timing belt cover (Refer to 9 -

ENGINE/VALVE TIMING/TIMING BELT / CHAIN
COVER(S) - INSTALLATION).

(14) Install the vibration damper (Refer to 9 -

ENGINE/ENGINE BLOCK/VIBRATION DAMPER -
INSTALLATION).

(15) Fill cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE).

(16) Connect the negative battery cable.

CAMSHAFT(S)

DESCRIPTION

A single overhead camshaft per cylinder head pro-

vides valve actuation. The left camshaft accommo-
dates a cam sensor pick-up wheel and is therefore
longer. Each camshaft is supported by four bearing
journals. A thrust plate attached to the rear of each
cylinder head controls camshaft end play. Right and
left camshaft driving sprockets support a timing
mark, are keyed, and not interchangeable because of
the cam sensor pick-up wheel on the left sprocket.
Camshaft bearing lubrication is provided via a oil
supply passage through each rocker shaft pedestal
dowel.

OPERATION

The camshaft is driven by the crankshaft via drive

sprockets and belt. The camshaft has precisely
machined lobes to provide accurate valve timing and
duration.

REMOVAL

NOTE: Camshafts are removed from the rear of
each cylinder head.

(1) Remove

the

cylinder

head

(Refer

to

9

-

ENGINE/CYLINDER HEAD - REMOVAL).

CAUTION: Care must be taken not to nick or
scratch the journals when removing the camshaft.

(2) Carefully remove the camshaft from the rear of

the cylinder head (Fig. 34).

INSPECTION

(1) Inspect camshaft bearing journals for damage

and binding. If journals are binding, check the cylin-
der head for damage. Also check cylinder head oil
holes for clogging.

(2) Check the cam lobe and bearing surfaces for

abnormal wear and damage. Replace camshaft if
defective.

NOTE: If camshaft is replaced due to lobe wear or
damage, always replace the rocker arms.

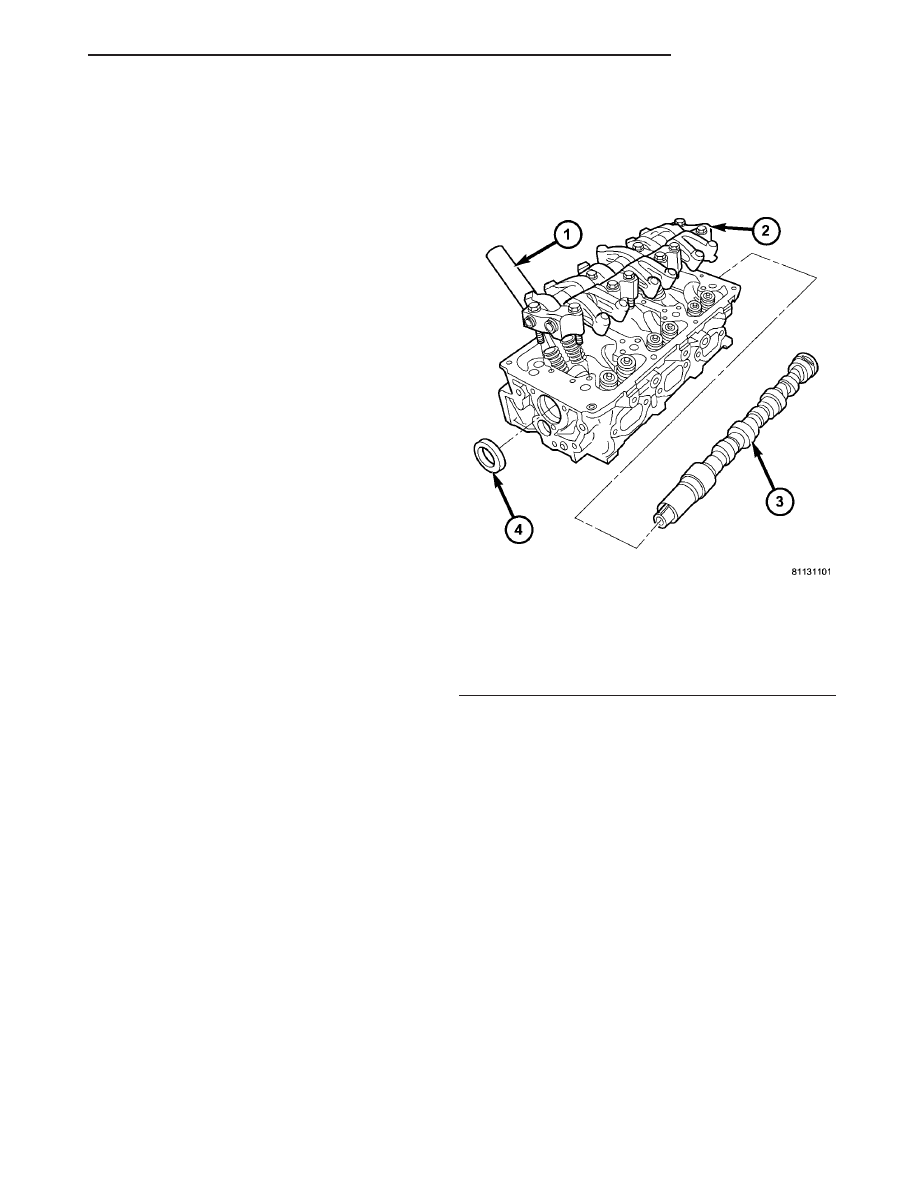

Fig. 34 CYLINDER HEAD, CAMSHAFT AND ROCKER

ARM

1 - SPARK PLUG TUBE
2 - ROCKER ARM ASSEMBLY
3 - CAMSHAFT
4 - SEAL

CS

ENGINE 3.5L

9 - 39

SEAL -CAMSHAFT OIL (Continued)

(3) Measure the lobe actual wear (Fig. 35) and replace

camshaft if out of limit. Standard value is 0.0254 mm
(0.001 in.), wear limit is 0.254 mm (0.010 in.).

INSTALLATION

NOTE: Care must be taken not to scrape or nick the
camshaft journals when installing the camshaft into
position.

(1) Lubricate camshaft bearing journals, camshaft

lobes and camshaft seal with clean engine oil and
install camshaft into cylinder head (Fig. 34).

(2) Install the cylinder head (Refer to 9 - ENGINE/

CYLINDER HEAD - INSTALLATION).

CYLINDER HEAD COVER -
LEFT

REMOVAL

WARNING: DO NOT START OR RUN ENGINE WITH CYL-
INDER HEAD COVER REMOVED FROM THE ENGINE.
DAMAGE OR PERSONAL INJURY MAY OCCUR.

(1) Disconnect and isolate the negative battery

cable.

(2) Remove the upper intake manifold from the

engine (Refer to 9 - ENGINE/MANIFOLDS/INTAKE
MANIFOLD - REMOVAL).

(3) Cover lower intake manifold with a suitable

cover during service.

(4) Disconnect and remove the three ignition coils

(Fig. 36).

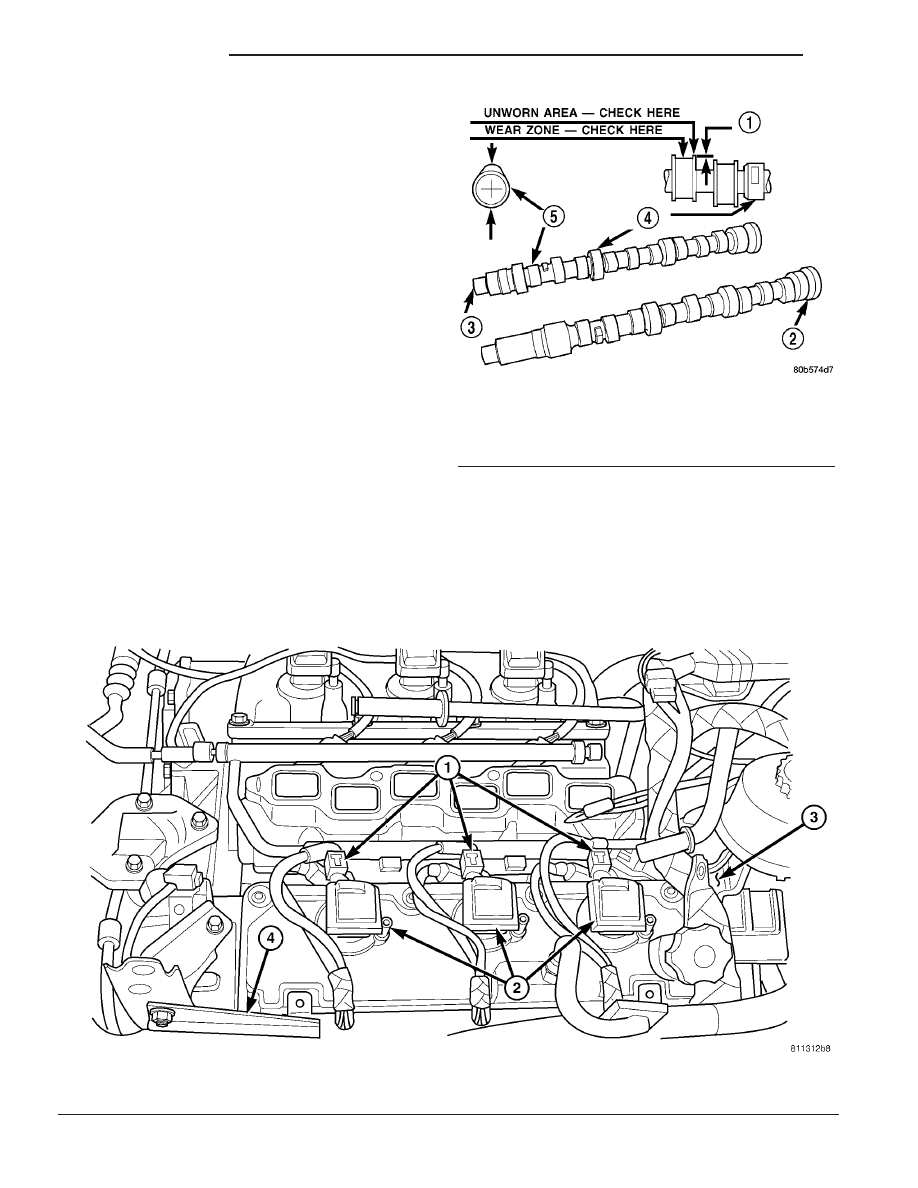

Fig. 35 Camshaft Inspection

1 - ACTUAL WEAR
2 - LEFT CAMSHAFT
3 - RIGHT CAMSHAFT
4 - BEARING JOURNAL
5 - LOBE

Fig. 36 IGNITION COILS

1 - ELECTRICAL CONNECTORS

3 - CYLINDER HEAD COVER

2 - IGNITION COILS

4 - BRACKET

9 - 40

ENGINE 3.5L

CS

CAMSHAFT(S) (Continued)

(5) Remove the upper intake manifold support

brackets from the front and rear of the engine.

(6) Lift up on the wire harness track retaining

tabs (Fig. 37).

(7) Remove the ground strap/resistor retaining bolt

from the cylinder head cover.

(8) Completely loosen the cylinder head cover

retaining bolts and remove the cylinder head cover
(Fig. 38).

(9) Remove the PCV valve from the valve cover

assembly (if required).

INSTALLATION

(1) Clean cylinder head and cover mating surfaces.

Inspect and replace gasket and seals as necessary
(Fig. 39).

(2) To replace spark plug tube seals:

(a) Using a suitable pry tool, carefully remove

tube seals.

(b) Position new seal with the part number on

seal facing cylinder head cover.

(c) Install seals using Special Tool MD-998306

(Fig. 40).

(3) Install PCV valve (if required)
(4) Install cylinder head cover and bolts. Tighten

to 12 N·m (105 in. lbs.).

(5) Position the wiring harness on the cylinder

head cover.

(6) Reclip the wire harness track retaining tabs

into the cover (Fig. 37).

(7) Install the ground strap/resistor retaining bolt

onto the cylinder head cover.

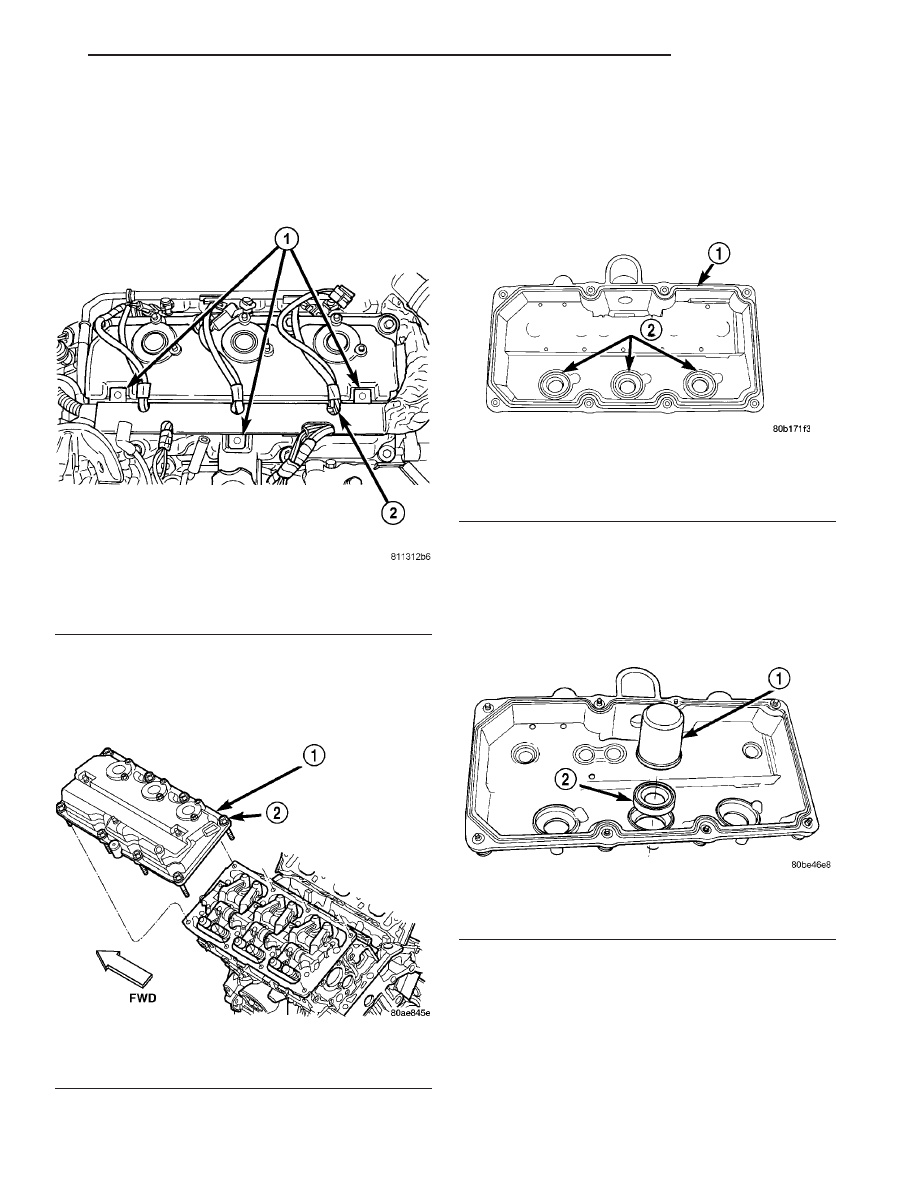

Fig. 37 WIRING HARNESS RETAINING TABS

1 - PUSH TABS
2 - WIRING HARNESS

Fig. 38 Cylinder Head Covers

1 - CYLINDER HEAD COVER-LEFT SIDE
2 - BOLTS (8)

Fig. 39 Cylinder Head Cover Gasket and Spark Plug

Tube Seals

1 - CYLINDER HEAD COVER GASKET
2 - SPARK PLUG TUBE SEALS

Fig. 40 Spark Plug Tube Seal Installation

1 - SPECIAL TOOL MD-998306
2 - SPARK PLUG TUBE SEAL

CS

ENGINE 3.5L

9 - 41

CYLINDER HEAD COVER - LEFT (Continued)

(8) Install the upper intake manifold support

brackets onto the front and rear of the engine.

(9) Install the ignition coils. Tighten mounting

screws to 6.7 N.m (60 in. lbs.) (Fig. 36).

(10) Connect the ignition coil electrical connectors.
(11) Install upper intake manifold (Refer to 9 -

ENGINE/MANIFOLDS/INTAKE

MANIFOLD

-

INSTALLATION).

(12) Connect negative battery cable.

COVER CYLINDER HEAD -
RIGHT

REMOVAL

WARNING: DO NOT START OR RUN ENGINE WITH CYL-
INDER HEAD COVER REMOVED FROM THE ENGINE.
DAMAGE OR PERSONAL INJURY MAY OCCUR.

(1) Disconnect the negative battery cable.
(2) Remove the upper intake manifold from the

engine (Refer to 9 - ENGINE/MANIFOLDS/INTAKE
MANIFOLD - REMOVAL).

(3) Cover lower intake manifold with a suitable

cover during service.

(4) Disconnect and remove the three ignition coils

(Fig. 41).

(5) Lift up on the wire harness track retaining

tabs.

(6) Remove the ground strap retaining bolt from

the cylinder head cover.

(7) Completely loosen the cylinder head cover

retaining bolts and remove the cylinder head cover.

INSTALLATION

(1) Clean cylinder head and cover mating surfaces.

Inspect and replace gasket and seals as necessary
(Fig. 42).

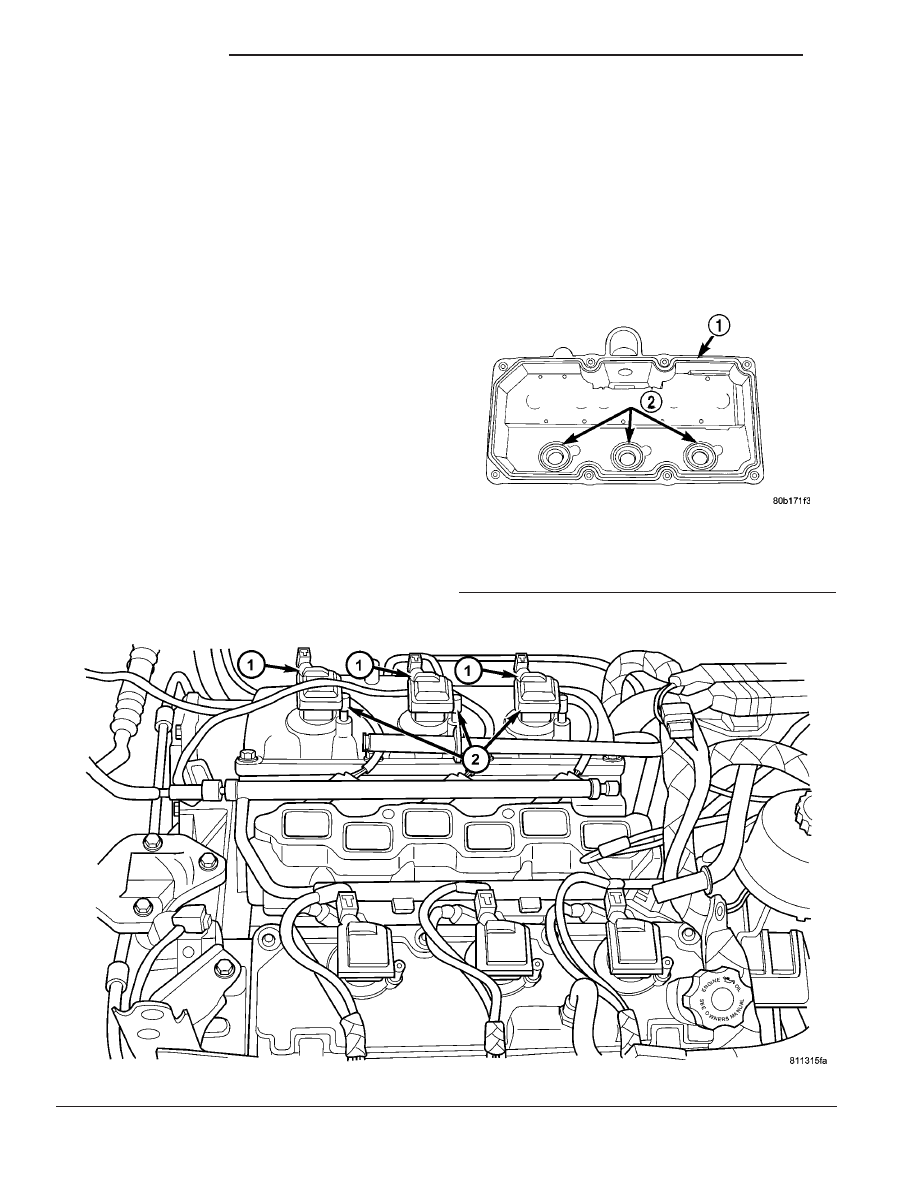

Fig. 41 IGNITION COIL-RH

1 - ELECTRICAL CONNECTORS

2 - IGNITION COILS

Fig. 42 Cylinder Head Cover Gasket and Spark Plug

Tube Seals

1 - CYLINDER HEAD COVER GASKET
2 - SPARK PLUG TUBE SEALS

9 - 42

ENGINE 3.5L

CS

CYLINDER HEAD COVER - LEFT (Continued)
