DOOR NODE RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

B(+)

85

INTERNAL

B(+)

86

INTERNAL

DOOR NODE RELAY CONTROL

87

INTERNAL

FUSED DOOR NODE RELAY OUTPUT

87A

-

-

FRONT BLOWER MOTOR RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

B(+)

85

INTERNAL

B(+)

86

INTERNAL

FRONT BLOWER MOTOR RELAY CONTROL

87

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

87A

-

-

FRONT WIPER HIGH/LOW RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

INTERNAL

FUSED B(+)

86

INTERNAL

FRONT WIPER HIGH/LOW RELAY CONTROL

87

W4 12BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUTPUT

87A

W3 12BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUTPUT

FRONT WIPER ON/OFF RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

INTERNAL

FUSED B(+)

86

INTERNAL

FRONT WIPER ON/OFF RELAY CONTROL

87

INTERNAL

FUSED B(+)

87A

INTERNAL

GROUND

HORN RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

INTERNAL

FUSED B(+)

86

INTERNAL

HORN RELAY CONTROL

87

X2 16DG/OR

HORN RELAY OUTPUT

87A

-

-

REAR BOOSTER FAN RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

B(+)

85

INTERNAL

B(+)

86

INTERNAL

REAR BOOSTER FAN RELAY CONTROL

87

C51 18LB/BR

FUSED REAR BOOSTER FAN RELAY OUTPUT

87A

-

-

REAR WINDOW DEFOGGER RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

INTERNAL

FUSED B(+)

86

INTERNAL

REAR WINDOW DEFOGGER RELAY CONTROL

87

C15 12DB/WT

REAR WINDOW DEFOGGER RELAY OUTPUT

87A

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1157

CONNECTOR PINOUTS

RUN RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

B(+)

85

INTERNAL

B(+)

86

INTERNAL

RUN RELAY CONTROL

87

INTERNAL

FUSED RUN RELAY OUTPUT

87A

-

-

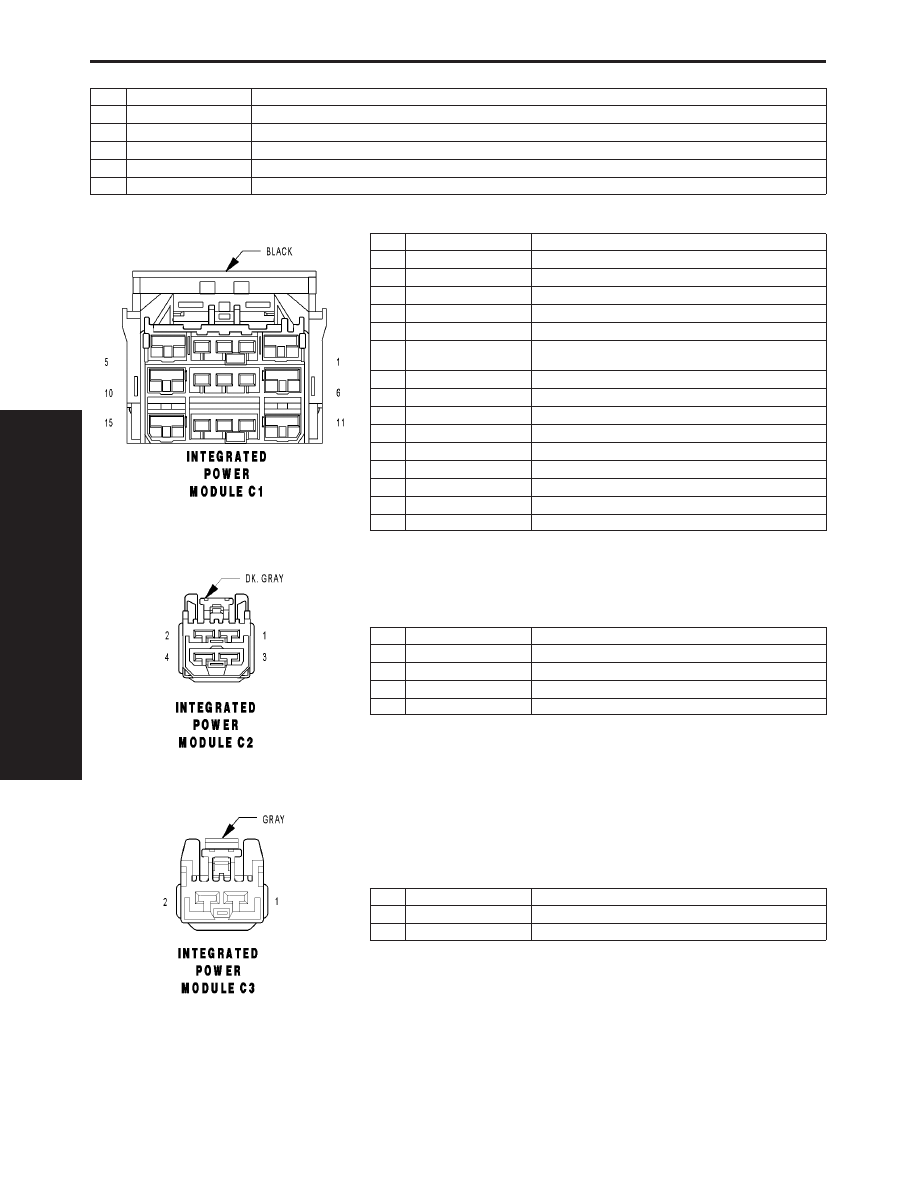

INTEGRATED POWER MODULE C1 - BLACK 15 WAY

CAV

CIRCUIT

FUNCTION

1

A111 12DG/RD

FUSED B(+)

2

D25 20WT/VT

PCI BUS

3

A109 18OR/RD

FUSED B(+)

4

F500 18DG/PK

FUSED RUN RELAY OUTPUT

5

T750 12YL/GY

STARTER MOTOR RELAY OUTPUT

6

Z127 12BK/DG (ASSY.
PLANT EVAC & FILL)

GROUND

7

-

-

8

-

-

9

-

-

10

A107 12TN/RD

FUSED B(+)

11

-

-

12

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

13

K136 18BR

MANIFOLD TUNING VALVE RELAY OUTPUT

14

C3 18DB/YL

A/C COMPRESSOR CLUTCH RELAY OUTPUT

15

-

-

INTEGRATED POWER MODULE C2 - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

A101 12VT/RD

FUSED B(+)

4

F515 12PK/LB

FUSED DOOR NODE RELAY OUTPUT

INTEGRATED POWER MODULE C3 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A112 12OR/RD

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1158

CONNECTOR PINOUTS

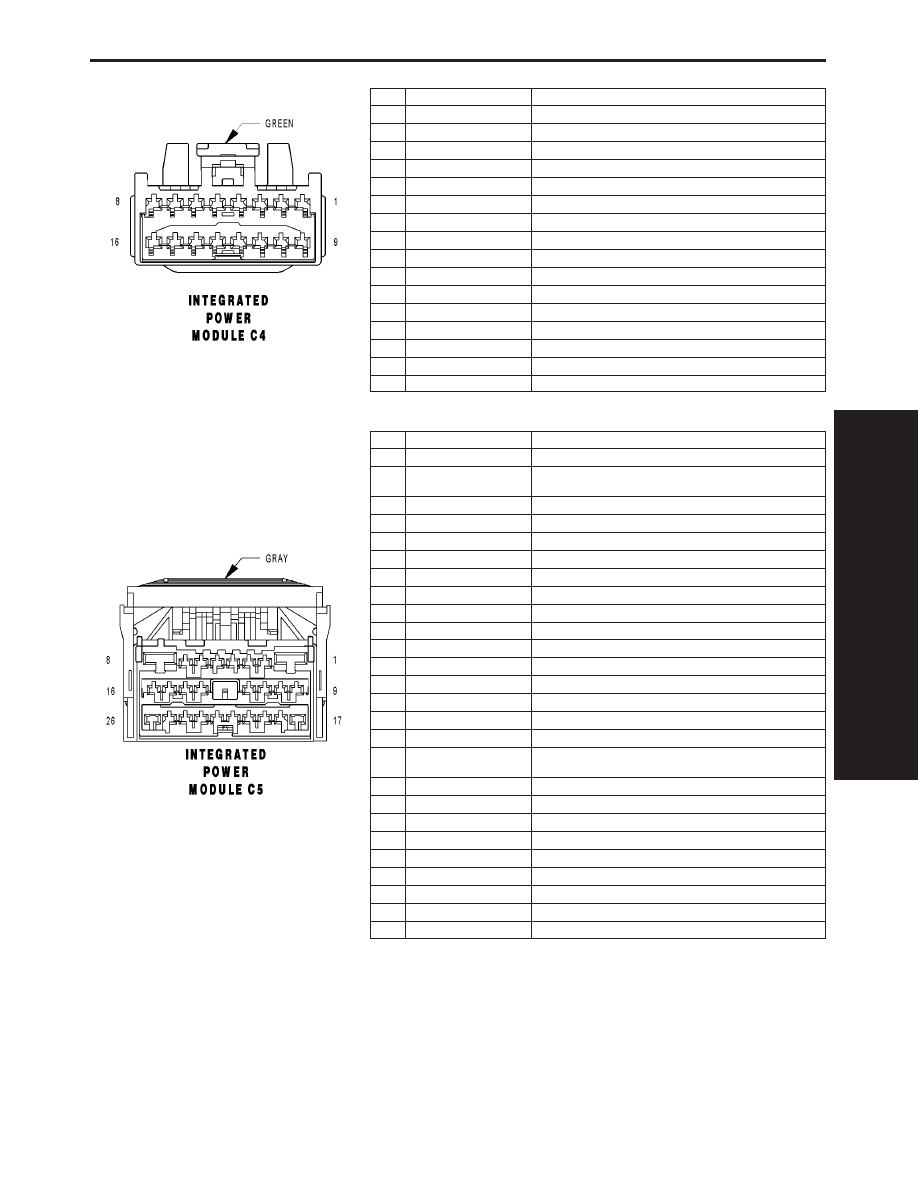

INTEGRATED POWER MODULE C4 - GREEN 16 WAY

CAV

CIRCUIT

FUNCTION

1

F100 20PK/VT

ORC RUN DRIVER

2

X3 20DG/VT

HORN SWITCH SENSE

3

W7 20BR/GY

FRONT WIPER PARK SWITCH SENSE

4

T751 20YL

IGNITION SWITCH OUTPUT (START)

5

F306 16DB/PK

FUSED ACCESSORY RELAY OUTPUT

6

-

-

7

F307 16LB/PK

FUSED ACCESSORY RELAY OUTPUT

8

A214 18RD/LB

FUSED B(+)

9

-

-

10

-

-

11

D25 20WT/VT

PCI BUS

12

Z710 18GY/BK

GROUND

13

A118 20RD/OR

FUSED B(+)

14

A114 20GY/RD

FUSED B(+)

15

L72 20WT/OR

RIGHT TAIL LAMP DRIVER

16

A215 18RD/LG

FUSED B(+)

INTEGRATED POWER MODULE C5 - GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L89 18WT/YL (FOG
LAMPS)

LEFT FRONT FOG LAMP DRIVER

3

W1 18BR/TN

WASHER FLUID LEVEL SWITCH SENSE

4

-

-

5

W10 18BR

FRONT WASHER PUMP MOTOR CONTROL

6

L778 20WT/LB

RIGHT FRONT SIDE MARKER LAMP DRIVER

7

L777 20WT/VT

LEFT FRONT SIDE MARKER LAMP DRIVER

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

W20 18BR/YL

REAR WASHER PUMP MOTOR CONTROL

14

Z118 18BK/YL

GROUND

15

-

-

16

L44 16TN/WT

RIGHT LOW BEAM LAMP DRIVER

17

L90 18WT/OR (FOG
LAMPS)

RIGHT FRONT FOG LAMP DRIVER

18

L33 18WT/DG

LEFT HIGH BEAM LAMP DRIVER

19

-

-

20

-

-

21

-

-

22

L34 16WT/GY

RIGHT HIGH BEAM LAMP DRIVER

23

X2 16DG/OR

HORN RELAY OUTPUT

24

L77 20WT/BR

LEFT FRONT PARK LAMP DRIVER

25

L43 18WT/DB

LEFT LOW BEAM LAMP DRIVER

26

L78 20OR/WT

RIGHT FRONT PARK LAMP DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1159

CONNECTOR PINOUTS

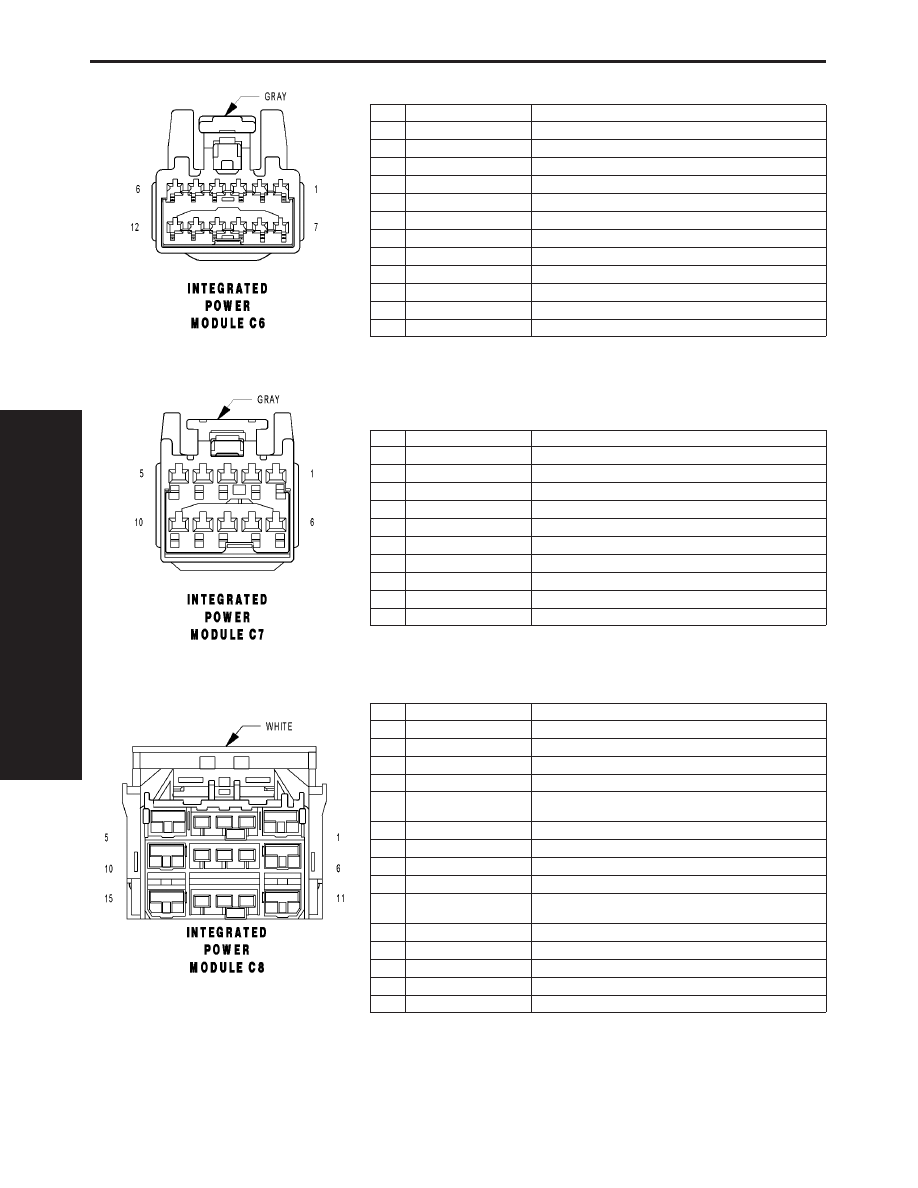

INTEGRATED POWER MODULE C6 - GRAY 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

D25 20WT/VT

PCI BUS

4

C13 20LB/OR

A/C CLUTCH RELAY CONTROL

5

-

-

6

K51 18BR/GY

AUTOMATIC SHUT DOWN RELAY CONTROL

7

-

-

8

-

-

9

F1 20PK/WT

IGNITION UNLOCK-RUN-START

10

K36 20DB/YL

MTV CONTROL

11

-

-

12

-

-

INTEGRATED POWER MODULE C7 - GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

T751 20YL

IGNITION SWITCH OUTPUT (START)

2

-

-

3

T752 20DG/OR

STARTER RELAY CONTROL

4

T15 20YL/BR

TRANSMISSION CONTROL RELAY CONTROL

5

-

-

6

-

-

7

-

-

8

Z115 18BK/OR

GROUND

9

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

10

K31 20BR

FUEL PUMP RELAY CONTROL

INTEGRATED POWER MODULE C8 - WHITE 15 WAY

CAV

CIRCUIT

FUNCTION

1

F516 12PK

FUSED DOOR NODE RELAY OUTPUT

2

C51 18LB/BR

FUSED REAR BOOSTER FAN RELAY OUTPUT

3

W4 12BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUTPUT

4

F316 20PK/OR

FUSED ACCESSORY RELAY OUTPUT

5

A100 16RD/VT (TRAILER
TOW)

FUSED B(+)

6

-

-

7

F504 20GY/PK

FUSED RUN RELAY OUTPUT

8

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

9

W3 12BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUTPUT

10

A130 12VT/RD (POWER
SUNROOF)

FUSED B(+)

11

C15 12DB/WT

REAR WINDOW DEFOGGER RELAY OUTPUT

12

-

-

13

A116 16YL/RD

FUSED B(+)

14

-

-

15

A110 12DG/RD

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1160

CONNECTOR PINOUTS
