Chrysler Pacifica. Manual - part 288

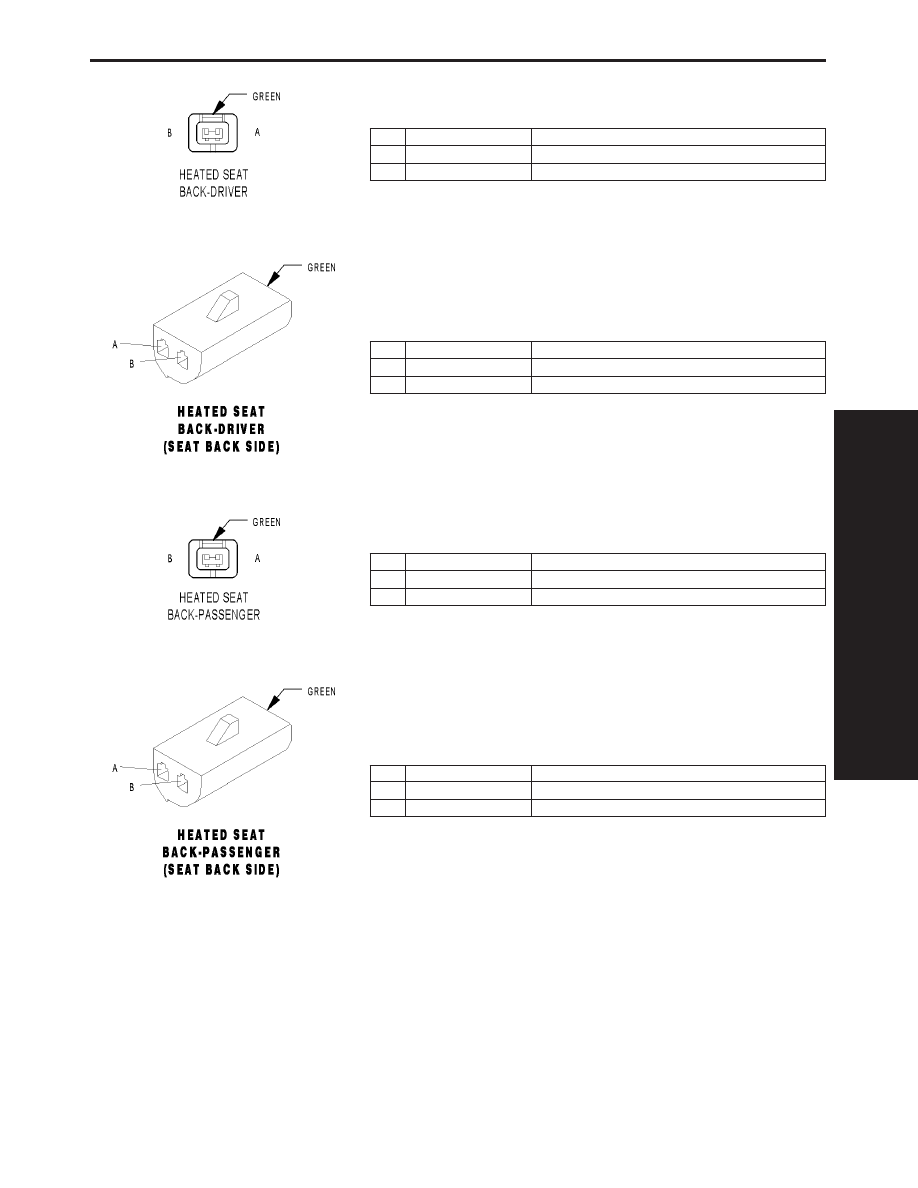

HEATED SEAT BACK-DRIVER - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

A

P88 18BK

DRIVER HEATED SEAT DRIVER

B

P94 18BK

DRIVER SEAT HEATER GROUND

HEATED SEAT BACK-DRIVER (SEAT BACK SIDE) - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

A

BK

DRIVER HEATED SEAT DRIVER

B

BK

DRIVER SEAT HEATER GROUND

HEATED SEAT BACK-PASSENGER - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

A

P98 18BK

PASSENGER HEATED SEAT DRIVER

B

P97 18BK

PASSENGER SEAT HEATER GROUND

HEATED SEAT BACK-PASSENGER (SEAT BACK SIDE) - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

A

BK

PASSENGER HEATED SEAT DRIVER

B

BK

PASSENGER SEAT HEATER GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1149

CONNECTOR PINOUTS

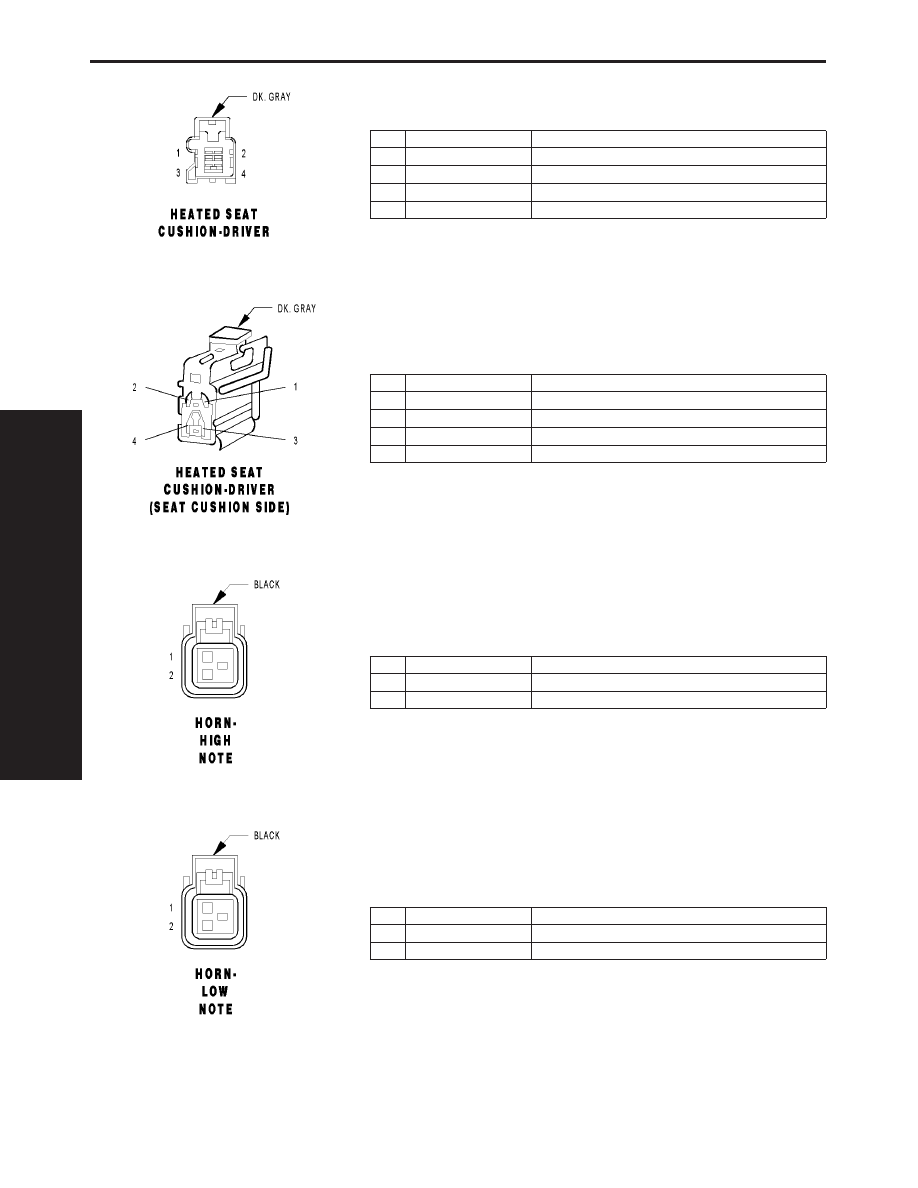

HEATED SEAT CUSHION-DRIVER - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

P87 18LG/LB

DRIVER SEAT HEATER B(+) DRIVER

2

P85 20LG/DG

DRIVER SEAT TEMPERATURE SENSOR 5 VOLT SUPPLY

3

P89 20LG/OR

DRIVER SEAT TEMPERATURE SENSOR INPUT

4

P94 18LG/TN

DRIVER SEAT HEATER GROUND

HEATED SEAT CUSHION-DRIVER (SEAT CUSHION SIDE) - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

RD

DRIVER SEAT HEATER B(+) DRIVER

2

GY

DRIVER SEAT TEMPERATURE SENSOR 5 VOLT SUPPLY

3

GY

DRIVER SEAT TEMPERATURE SENSOR INPUT

4

BK

DRIVER SEAT HEATER GROUND

HORN-HIGH NOTE - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z299 16BK/OR

GROUND

2

X2 16DG/OR

HORN RELAY OUTPUT

HORN-LOW NOTE - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z298 16BK/DB

GROUND

2

X2 16DG/OR

HORN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1150

CONNECTOR PINOUTS

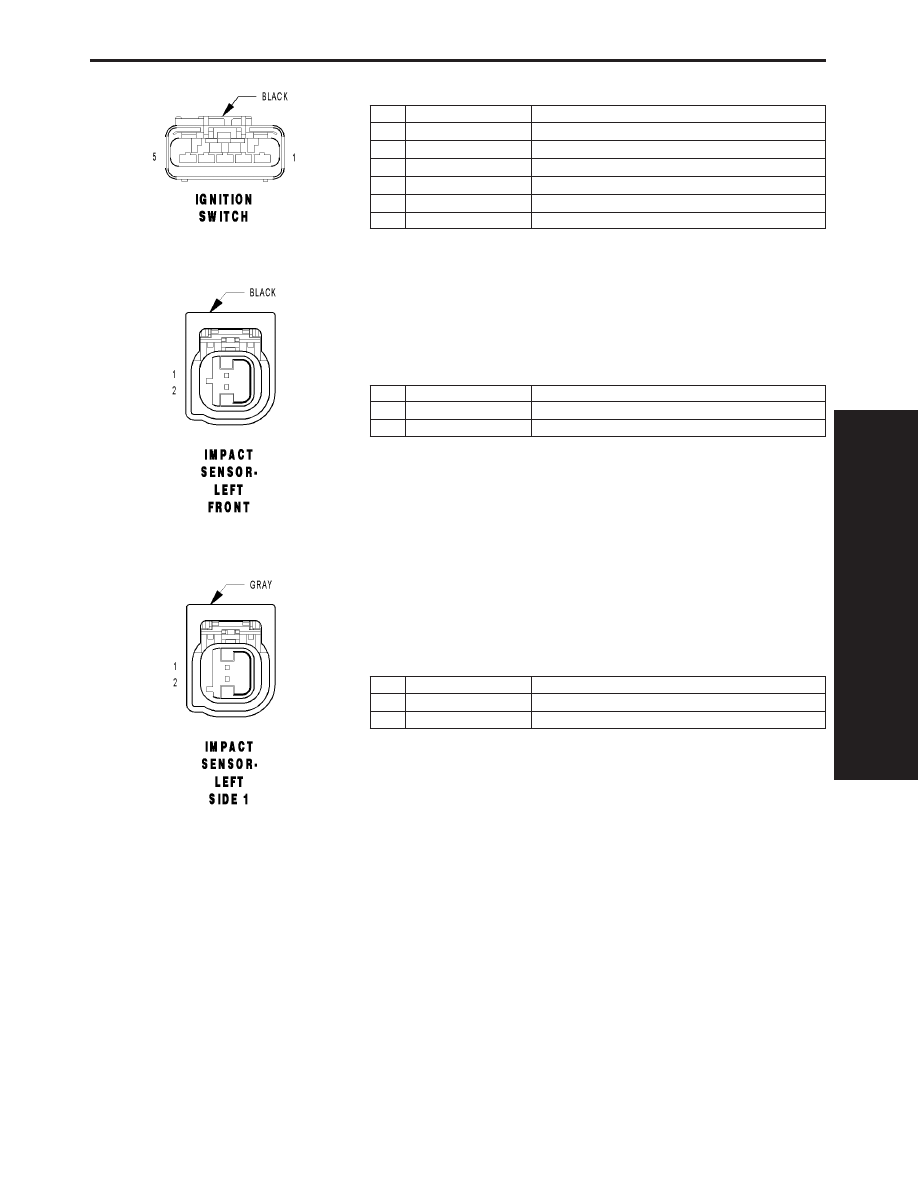

IGNITION SWITCH - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

G900 22OR/VT

IGNITION SWITCH SENSE RETURN

2

G20 22VT/BR

IGNITION SWITCH SENSE

3

F20 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

3

F20 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

4

T751 20YL

IGNITION SWITCH OUTPUT (START)

5

A106 20LB/RD

FUSED B(+)

IMPACT SENSOR-LEFT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R81 20LB/WT

LEFT FRONT IMPACT SENSOR GROUND

2

R79 20LB/VT

LEFT FRONT IMPACT SENSOR SIGNAL

IMPACT SENSOR-LEFT SIDE 1 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R15 20LG/BR

LEFT SIDE IMPACT SENSOR 1 GROUND

2

R13 20LG/VT

LEFT SIDE IMPACT SENSOR 1 SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1151

CONNECTOR PINOUTS

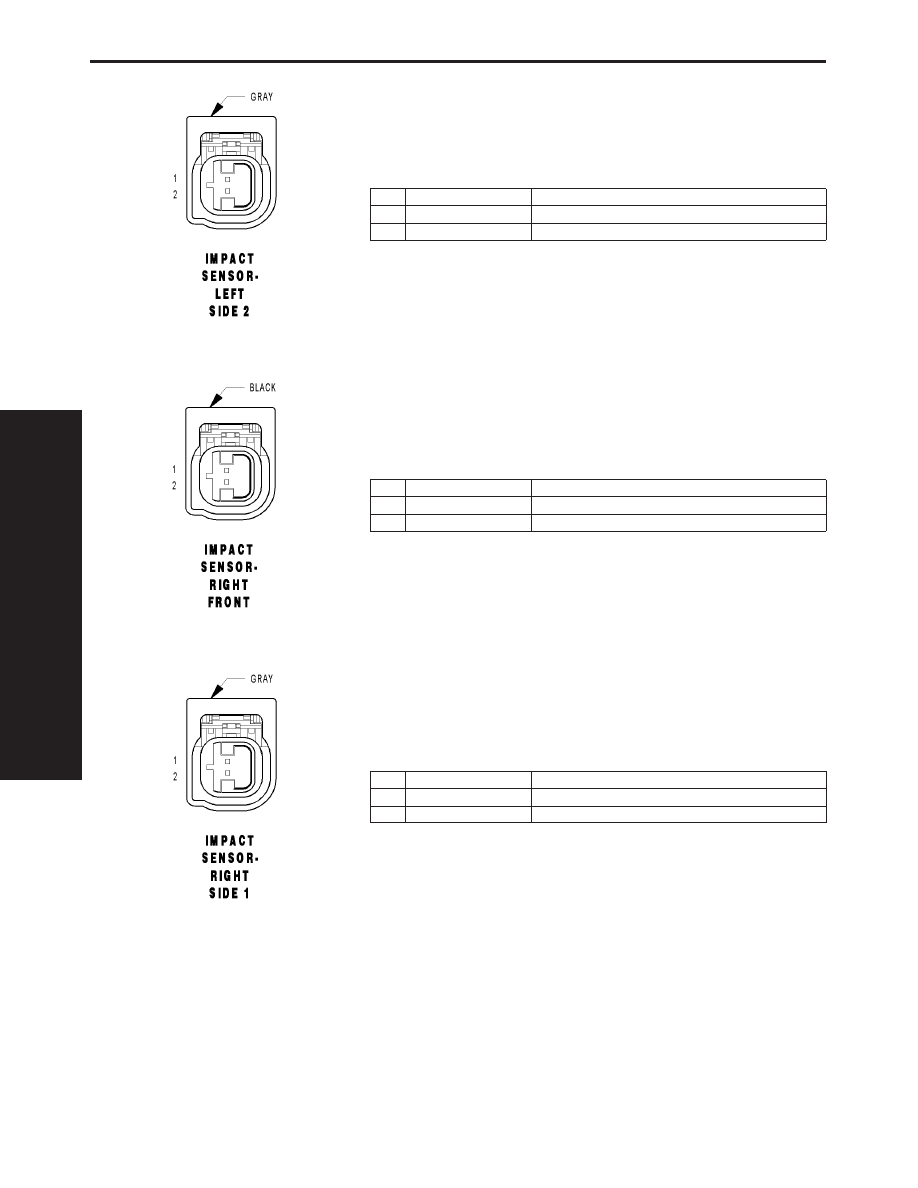

IMPACT SENSOR-LEFT SIDE 2 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R19 20LG/WT

LEFT SIDE IMPACT SENSOR 2 GROUND

2

R17 20LG

LEFT SIDE IMPACT SENSOR 2 SIGNAL

IMPACT SENSOR-RIGHT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R82 20WT/LB

RIGHT FRONT IMPACT SENSOR GROUND

2

R80 20LB/TN

RIGHT FRONT IMPACT SENSOR SIGNAL

IMPACT SENSOR-RIGHT SIDE 1 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R16 20BR/LG

RIGHT SIDE IMPACT SENSOR 1 GROUND

2

R14 20TN/LG

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1152

CONNECTOR PINOUTS
