INSTALLATION

(1) The sensor mounts onto intake manifold ple-

num. Tighten screws to 2 N·m (20 in. lbs.) torque.

(2) Attach electrical connector to sensor.

MANIFOLD ABSOLUTE PRESSURE (MAP)
SENSOR-3.2/3.5L

The MAP sensor mounts onto the left side of the

intake manifold plenum (Fig. 52).

REMOVAL

(1) Disconnect the electrical connector from the

MAP sensor.

(2) Remove bolts from sensor.
(3) Remove sensor.

INSTALLATION

(1) Bolt sensor to intake.
(2) Attach electrical connector to sensor.

MANIFOLD TUNING VALVE—3.2/3.5L ENGINE

REMOVAL

(1) Disconnect negative battery cable.
(2) Disconnect electrical connector (Fig. 53).
(3) Remove

manifold

tuning

valve

mounting

screws. Remove tuning valve.

INSTALLATION

(1) Install tuning valve. Tighten mounting screws

to 11 N·m (8 ft. lbs.) torque.

(2) Install electrical connector.
(3) Connect negative battery cable.

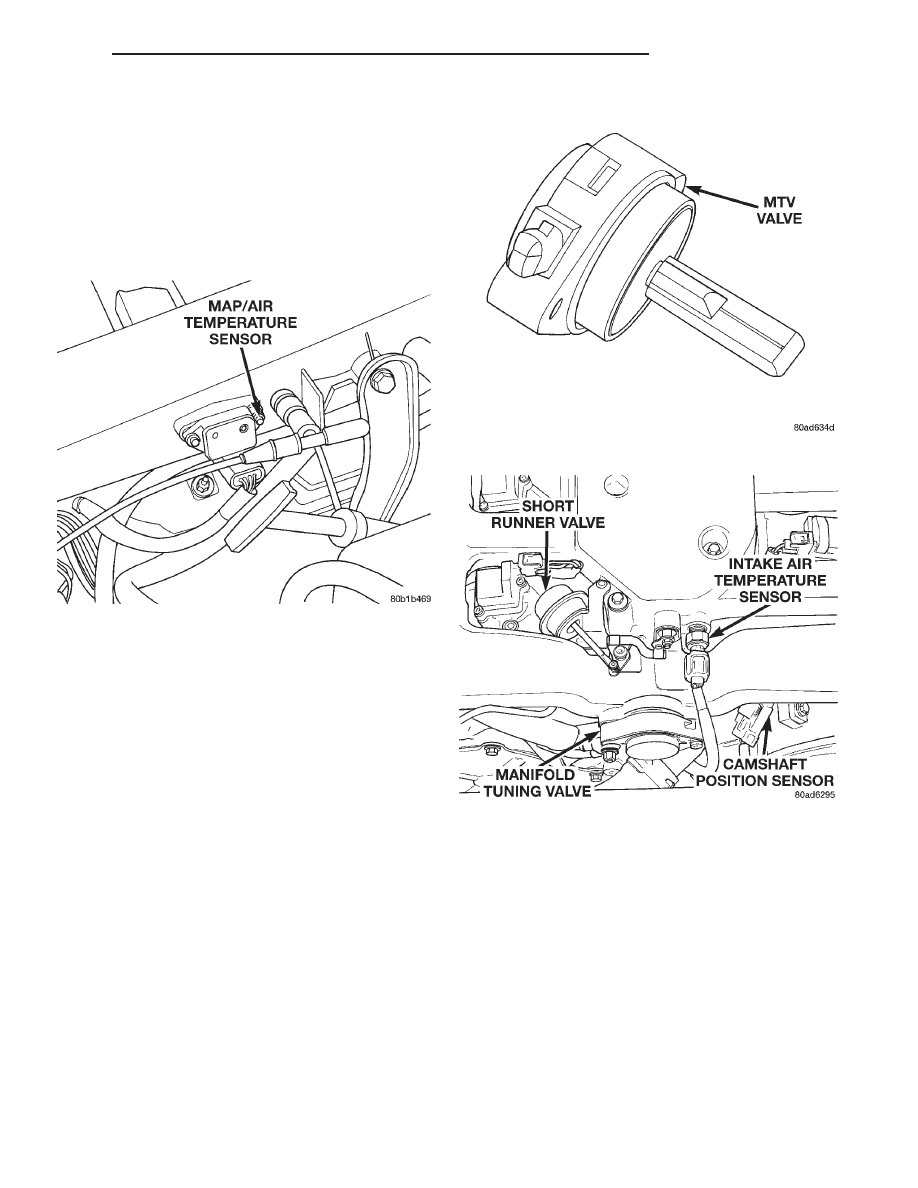

Fig. 53 Manifold Tuning Valve

Fig. 54 Retaining Clip

Fig. 52 MAP Sensor—3.5L Engine

300M

FUEL SYSTEM

14 - 43

REMOVAL AND INSTALLATION (Continued)

SHORT RUNNER VALVE

REMOVAL

(1) Remove link.
(2) Remove 2 bolts.
(3) Remove vacuum hose.
(4) Remove valve.

INSTALLATION

(1) Install vacuum hose.
(2) Install 2 bolts.
(3) Install link.

VACUUM RESERVOIR SRV—3.2/3.5L

REMOVAL

(1) Disconnect the negative battery cable.
(2) Remove air inlet hose and resonator box and

air cleaner top.

(3) Remove the 3 fasteners from vacuum reservoir

(Fig. 56).

(4) Remove electrical connector.
(5) Remove vacuum hoses.
(6) Remove vacuum reservoir.

INSTALLATION

(1) Install vacuum hoses to reservoir.
(2) Install electrical connector.
(3) Install 3 fasteners and tighten.
(4) Install air inlet hose and resonator box and air

cleaner top.

(5) Connect the negative battery cable.

POWERTRAIN CONTROL MODULE (PCM)

The PCM engine control strategy prevents reduced

idle speeds until after the engine operates for 320 km
(200 miles). If the PCM is replaced after 320 km (200

miles) of usage, update the mileage and vehicle iden-
tification number (VIN) in the new PCM. Use the
DRB scan tool to change the millage and VIN in the
PCM. If this step is not done a diagnostic trouble
code (DTC) may be set. Refer to the appropriate Pow-
ertrain Diagnostic Manual and the DRB scan tool.

REMOVAL

To avoid possible voltage spike damage to PCM,

ignition key must be off, and the negative battery
cable must be disconnected before unplugging the
PCM connectors. Note radio programs.

(1) Remove speed control servo and bracket and

reposition out of the way (Fig. 57).

(2) Reposition wiring harness out of the way.

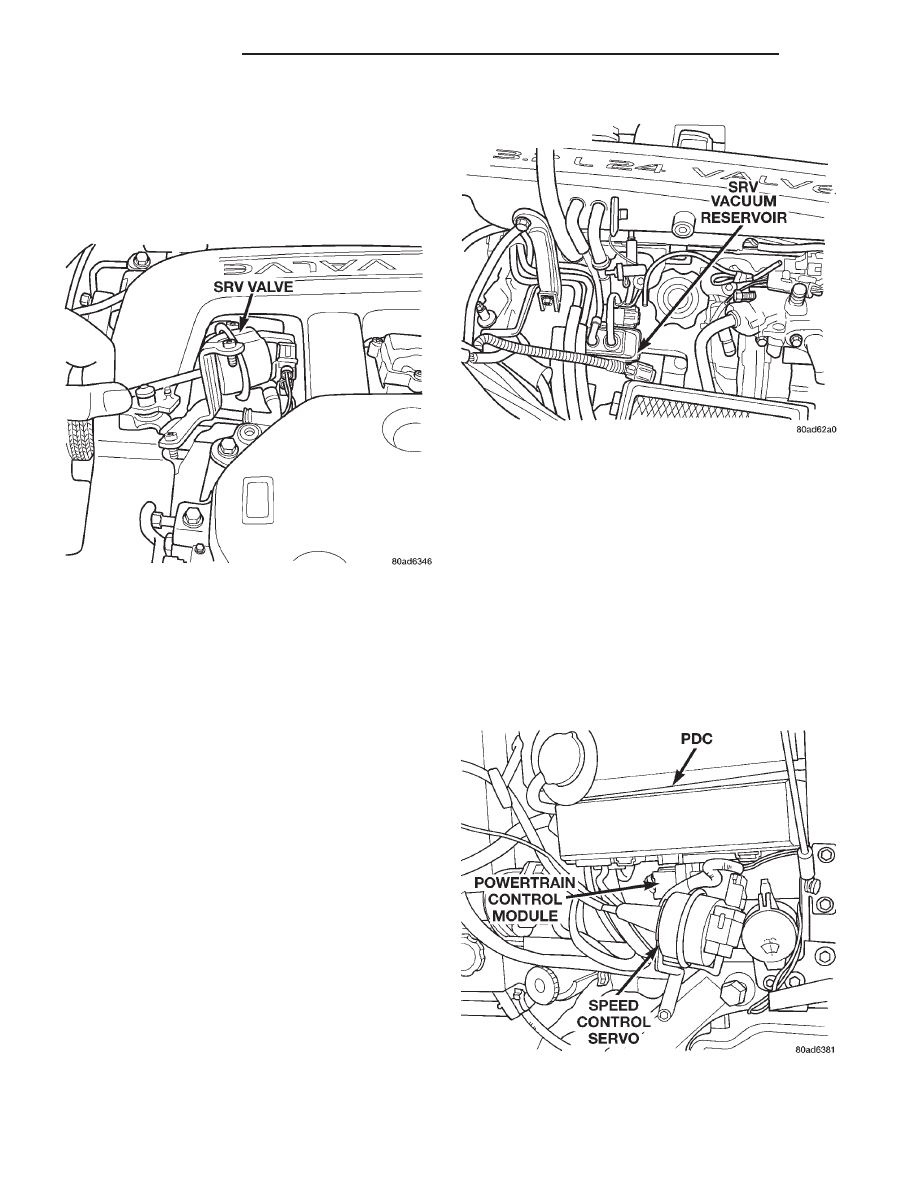

Fig. 55 Short Runner Valve

Fig. 56 Vacuum Reservoir

Fig. 57 PCM Location

14 - 44

FUEL SYSTEM

300M

REMOVAL AND INSTALLATION (Continued)

(3) Remove washer bottle filler neck.
(4) Remove Transmission Control Module (TCM)

reposition out of the way (Fig. 58).

(5) Remove PCM.
(6) Disconnect PCM 2 40-way connector.

INSTALLATION

(1) Attach 2 40-way connector to PCM.
(2) Install PCM. Tighten bolt to 4 N·m (35 in. lbs.)

torque.

(3) Install TCM.
(4) Install washer bottle filler neck.
(5) Reposition wiring harness.
(6) Install speed control servo and bracket and

tighten fasteners.

(7) Connect negative battery cable and reprogram

radio and clock.

(8) Using DRB scan tool, program mileage and

vehicle identification number (VIN) into PCM. Refer
to the DRB scan tool and the appropriate Powertrain
Diagnostic Manual.

CRANKSHAFT POSITION SENSOR

For removal/installation procedures refer to group

8D - Ignition System, Service Procedures.

CAMSHAFT POSITION SENSOR

For removal/installation procedures refer to group

8D - Ignition System, Service Procedures.

UPSTREAM HEATED OXYGEN SENSORS

The engines uses two heated oxygen sensors, one

in each exhaust manifold.

WARNING:

THE EXHAUST MANIFOLD, EXHAUST

PIPES

AND

CATALYTIC

CONVERTER

BECOME

VERY HOT DURING ENGINE OPERATION. ALLOW
ENGINE TO COOL BEFORE REMOVING OXYGEN
SENSOR.

REMOVAL

CAUTION:

When disconnecting the sensor electri-

cal connector, do not pull directly on wire going
into sensor.

(1) Disconnect the heated oxygen sensor electrical

connector.

(2) Use a socket such as Snap-On YA8875 or a

crow foot wrench to remove oxygen sensor (Fig. 59).

INSTALLATION

(1) After removing the sensor, the exhaust mani-

fold threads must be cleaned with an 18 mm X 1.5 +
6E tap. If reusing the original sensor, coat the sensor
threads with an anti-seize compound such as Loctite
771- 64 or equivalent. New sensors have compound
on the threads and do not require an additional coat-
ing. Tighten the sensor to 28 N·m (20 ft. lbs.) torque.

(2) Connect the heated oxygen sensor electrical

connector.

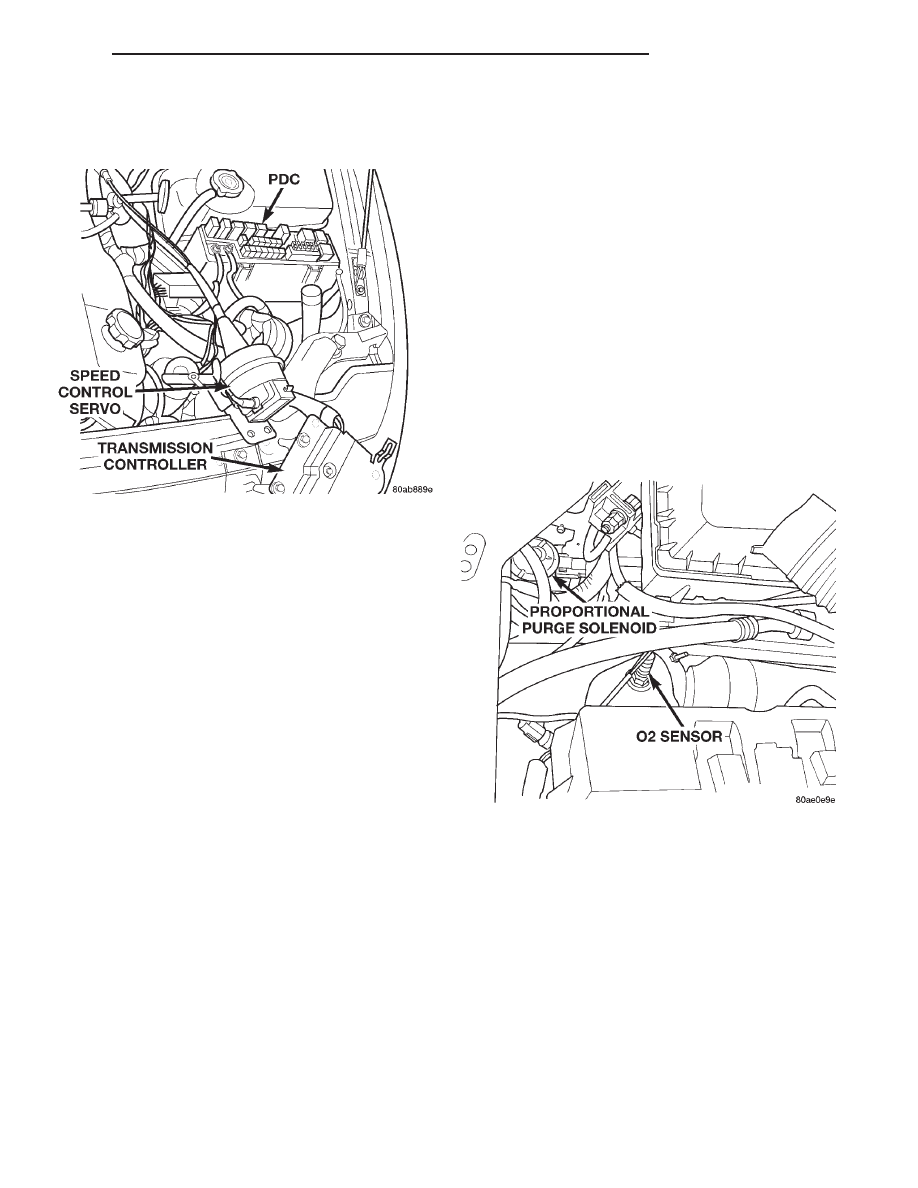

Fig. 59 Heated Oxygen Sensor Removal/Installation

Fig. 58 TCM Location

300M

FUEL SYSTEM

14 - 45

REMOVAL AND INSTALLATION (Continued)

DOWNSTREAM HEATED OXYGEN SENSOR

The O2S are located at the outlet ends of the cat-

alytic converter (Fig. 60).

REMOVAL

WARNING:

THE EXHAUST MANIFOLD, EXHAUST

PIPES

AND

CATALYTIC

CONVERTER

BECOME

VERY HOT DURING ENGINE OPERATION. ALLOW
ENGINE TO COOL BEFORE REMOVING OXYGEN
SENSOR.

(1) Raise and support the vehicle.
(2) Disconnect the wire connector from the O2S.

CAUTION:

When disconnecting the sensor electri-

cal connector, do not pull directly on wire going
into sensor.

(3) Remove

the

O2S.

Snap-On

oxygen

sensor

wrench (number YA 8875) may be used for removal
and installation.

INSTALLATION

Threads of new oxygen sensors are factory coated

with anti-seize compound to aid in removal. DO
NOT add any additional anti-seize compound to
the threads of a new oxygen sensor.

(1) Install the O2S. Tighten to 30 N·m (22 ft. lbs.)

torque.

(2) Connect the O2S wire connector.
(3) Lower the vehicle.

AIR CLEANER

LH vehicles do not use a heated air inlet system.

The Powertrain Control Module (PCM) adjusts fuel
injector pulse width and ignition timing to compen-
sate for different ambient temperatures.

The air cleaner attaches to the a bracket on right

inner fender panel (Fig. 61). An opening in the body
panel connects the inlet duct to ambient air.

The air induction system uses a resonator between

the air cleaner and throttle body (Fig. 61).

FILTER ELEMENT REPLACEMENT

(1) Remove air cleaner lid. Lift lid off of air cleaner

housing.

(2) Remove filter element (Fig. 62).
(3) If necessary, clean the inside of the air cleaner

housing.

(4) Install new filter element.
(5) Place lid over air cleaner housing.

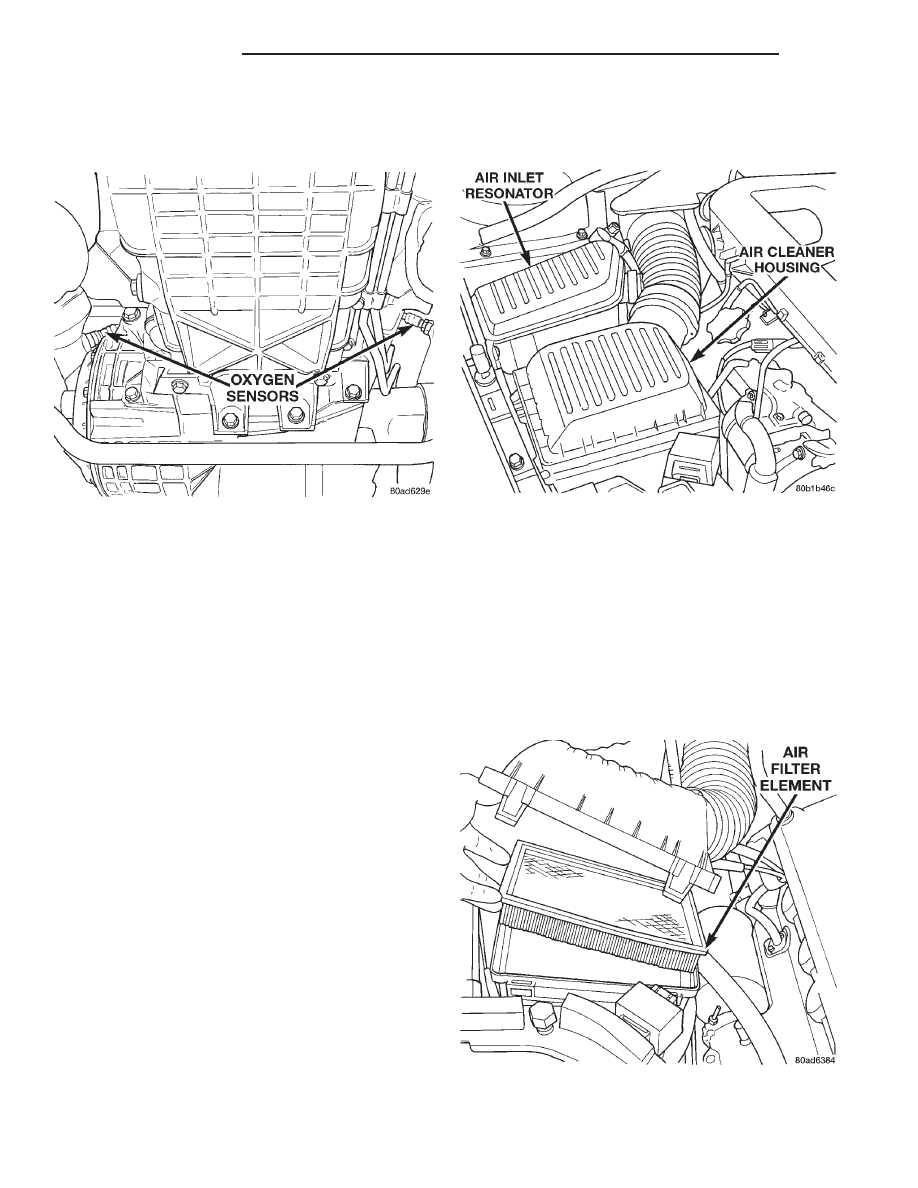

Fig. 60 Downstream Heated Oxygen Sensor

Fig. 61 Air Cleaner and Mounting Bracket

Fig. 62 Air Cleaner Housing and Element
