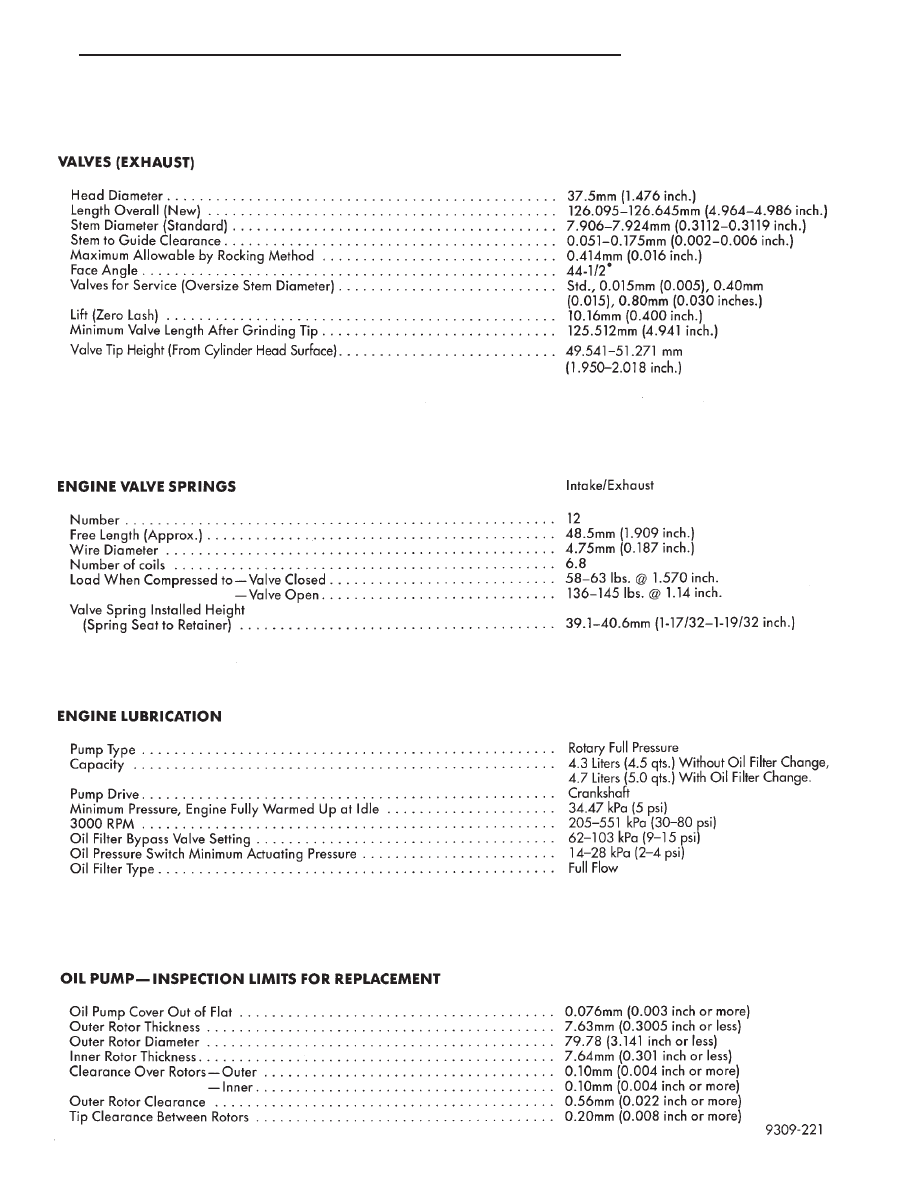

ENGINE SPECIFICATIONS (CONT.)

Ä

3.3/3.8L ENGINE

9 - 129

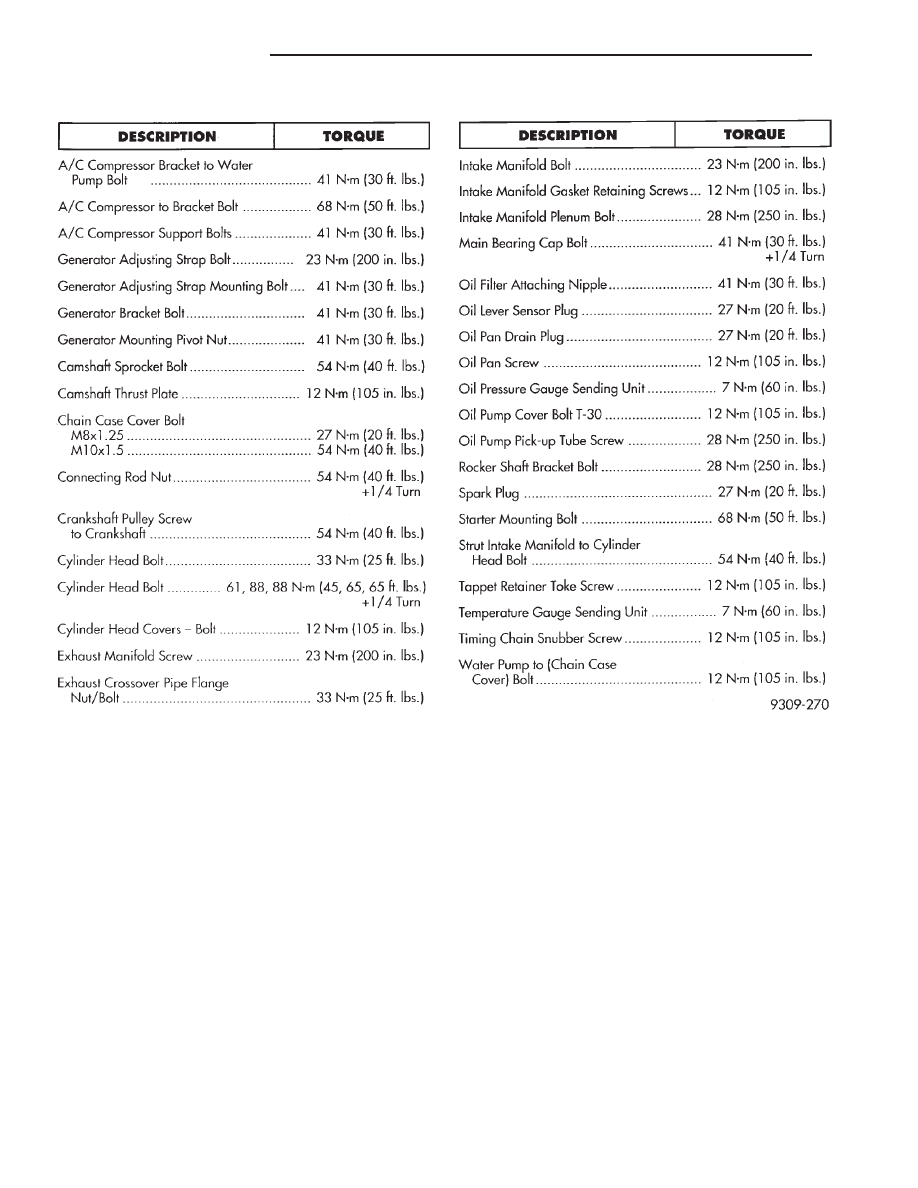

TORQUE

9 - 130

3.3/3.8L ENGINE

Ä

INTRODUCTION

CONTENTS

page

page

BODY CODE PLATE LOCATION AND DECODING

INFORMATION

. . . . . . . . . . . . . . . . . . . . . . . . 2

INTERNATIONAL SYMBOLS

. . . . . . . . . . . . . . . . 9

METRIC SYSTEM

. . . . . . . . . . . . . . . . . . . . . . . . 6

METRIC THREAD AND GRADE

IDENTIFICATION

. . . . . . . . . . . . . . . . . . . . . . . 6

TORQUE REFERENCES

. . . . . . . . . . . . . . . . . . . . 6

VEHICLE FAMILY IDENTIFICATION . . . . . . . . . . . 1
VEHICLE IDENTIFICATION NUMBER

. . . . . . . . . 1

VEHICLE SAFETY CERTIFICATION LABEL

. . . . . 1

VEHICLE FAMILY IDENTIFICATION

Throughout this service manual references are made

to Vehicle Family, Body Codes. The letters AA, AC, AG,
AJ, AP, or AY are body codes that are assigned to a
individual vehicle family (Fig. 1). Also digit boxes 34,
35 and 36 on the Body Code Plate indicate the Vehicle
family.

VEHICLE SAFETY CERTIFICATION LABEL

A vehicle safety certification label (Fig. 2) is attached

to the rear facing of the driver’s door. This label
indicates date of manufacture (month and year), Gross
Vehicle Weight Rating (GVWR), Gross Axle Weight
Rating (GAWR) front, Gross Axle Weight Rating

(GAWR) rear and the Vehicle Identification Number
(VIN). The Month, Day and Hour of manufacture is
also included.

All communications or inquiries regarding the ve-

hicle should include the Month-Day-Hour and Vehicle
Identification Number.

VEHICLE IDENTIFICATION NUMBER

The Vehicle Identification Number (VIN) is located

on the upper left corner of the instrument panel, near
the left windshield pillar. The VIN consists of 17
characters in a combination of letters and numbers
that provide specific information about the vehicle
(Fig. 3). Refer to VIN Code Breakdown Chart.

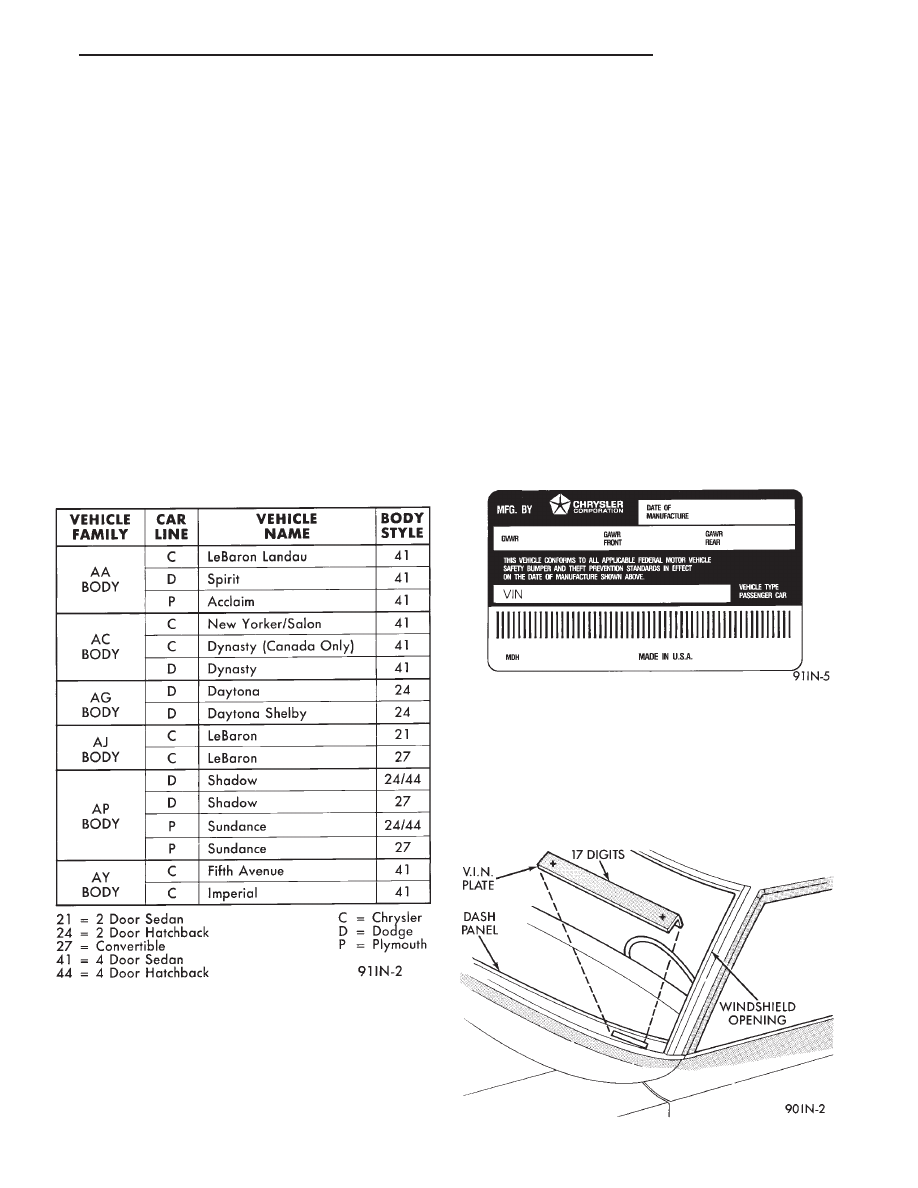

Fig. 3 Vehicle Identification Number (VIN Plate)

Fig. 1 Vehicle Family Identification

Fig. 2 Vehicle Safety Certification Label

Ä

INTRODUCTION

1

To protect the consumer from theft and possible

fraud the manufacturer is required to include a
Check Digit at the ninth position of the Vehicle Iden-
tification Number. The check digit is used by the
manufacturer and government agencies to verify the
authenticity of the vehicle and official documenta-
tion. The formula to use the check digit is not re-
leased to the general public.

BODY CODE PLATE LOCATION AND DECODING
INFORMATION

The Body Code Plate is attached to the top of the

radiator closure panel in the engine compartment.
There are seven lines of information on the body code
plate. Lines 4, 5, 6, and 7 are not used to define ser-
vice information. Information reads from left to
right, starting with line 3 in the center of the plate
to line 1 at the bottom of the plate.

BODY CODE PLATE LINE 3

DIGIT BOXES 1,2 AND 3—

Paint Procedure

DIGIT BOXES 4 THROUGH 7—

Primary Paint

See Group 23, Body for color codes

DIGIT BOXES 8 THROUGH 11—

Secondary Paint

DIGIT BOXES 12 THROUGH 15—

Interior Trim Code

DIGIT BOXES 16, 17 AND 18—

Engine Code

• EDB = 2,5 L, 4 cylinder EFI Gas—With Balance
Shaft

• EDF = 2.2 L, 4 cylinder EFI Gas—Automatic or
Manual Transaxle

• EDM = 2.5 L, 4 cylinder EFI Gas—Automatic or
Manual Transaxle

• EDN = 2.5 L, 4 cylinder EFI Flexible Fuel—Au-
tomatic Transaxle

• EDS = 2.2 L, 4 cylinder, 16 valve Turbo III—Man-
ual Transaxle

• EFA = 3.0 L, V6 Gas (EFI)—Automatic or Man-
ual Transaxle

• EGA = 3.3 L, V6 Gas (EFI)—Automatic

• EGH = 3.8 L, V6 Gas (EFI)—Automatic

BODY CODE PLATE LINE 2

DIGIT BOXES 19 THROUGH 30—

Vehicle Order Number

DIGIT BOXES 31, 32 AND 33—

Vinyl Roof Code

DIGIT BOXES 34, 35 AND 36—

Vehicle Shell Car Line

• APD = Shadow

• APP = Sundance

• AAC = Lebaron Sedan

• AAD = Spirit

• AAP = Acclaim

• AGV = Daytona, IROC R/T

• AJC = LeBaron Coupe/Convertible

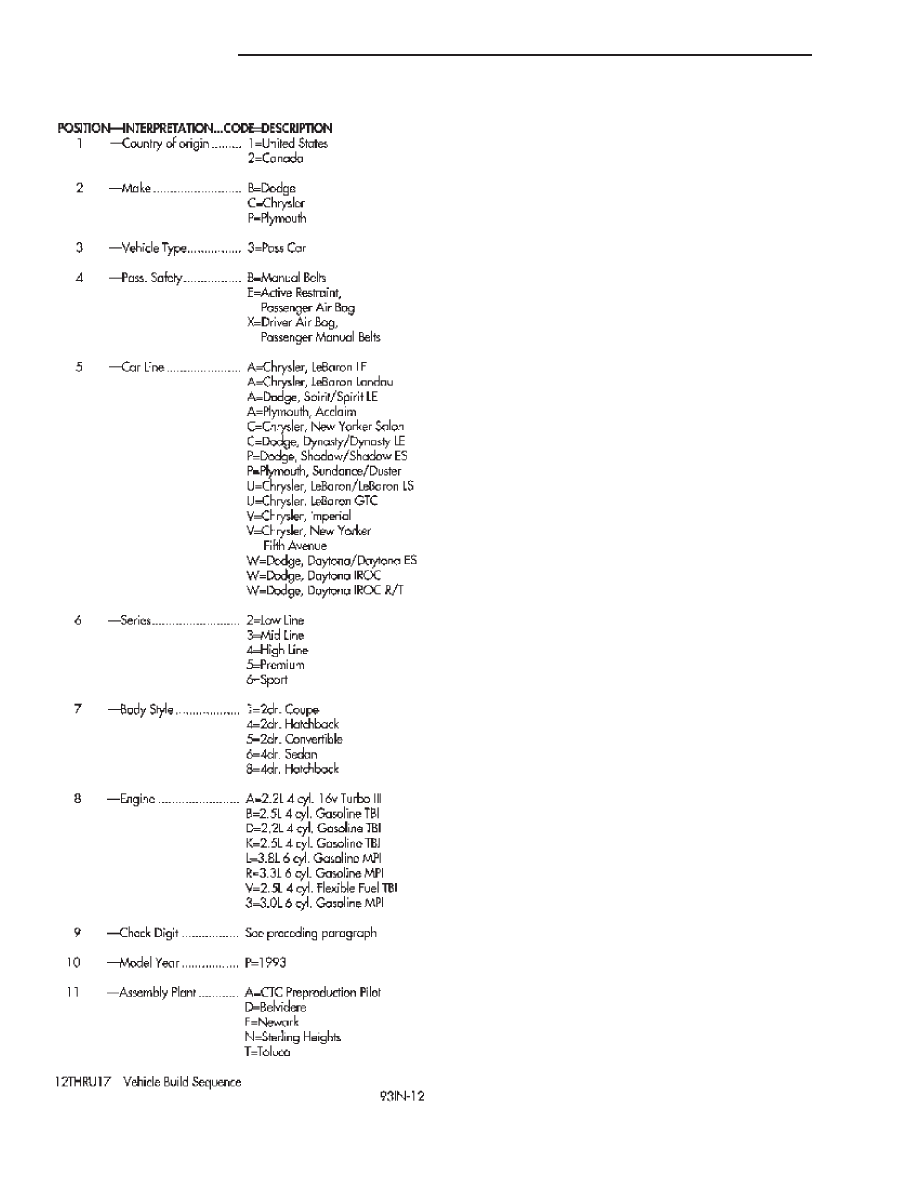

VIN CODE BREAKDOWN

2

INTRODUCTION

Ä
