(5) Replace if out of limits.

OIL RELIEF PLUNGER

(1) Check

that

the

oil

relief

plunger

slides

smoothly.

(2) Check for broken relief spring.

INSTALLATION

(1) Clean block and pump surfaces.
(2) Install new gasket (Fig. 7) make sure correct

length bolts are used (Fig. 6).

(3) Torque bolts to 13 N

Im (120 in. lbs.).

CHECKING ENGINE OIL PRESSURE

Check oil pressure using gauge at oil pressure

switch location. Oil pressure should be 41 kPa ( 6
psi.) at idle or 241 to 517 kPa (35 to 75 psi.) at 3000
RPM.

(1) Remove pressure sending unit and install oil

pressure gauge. (Fig. 11)

CAUTION: If oil pressure is 0 at idle, Do Not Run
engine at 3000 RPM.

(2) Warm engine at high idle until thermostat

opens.

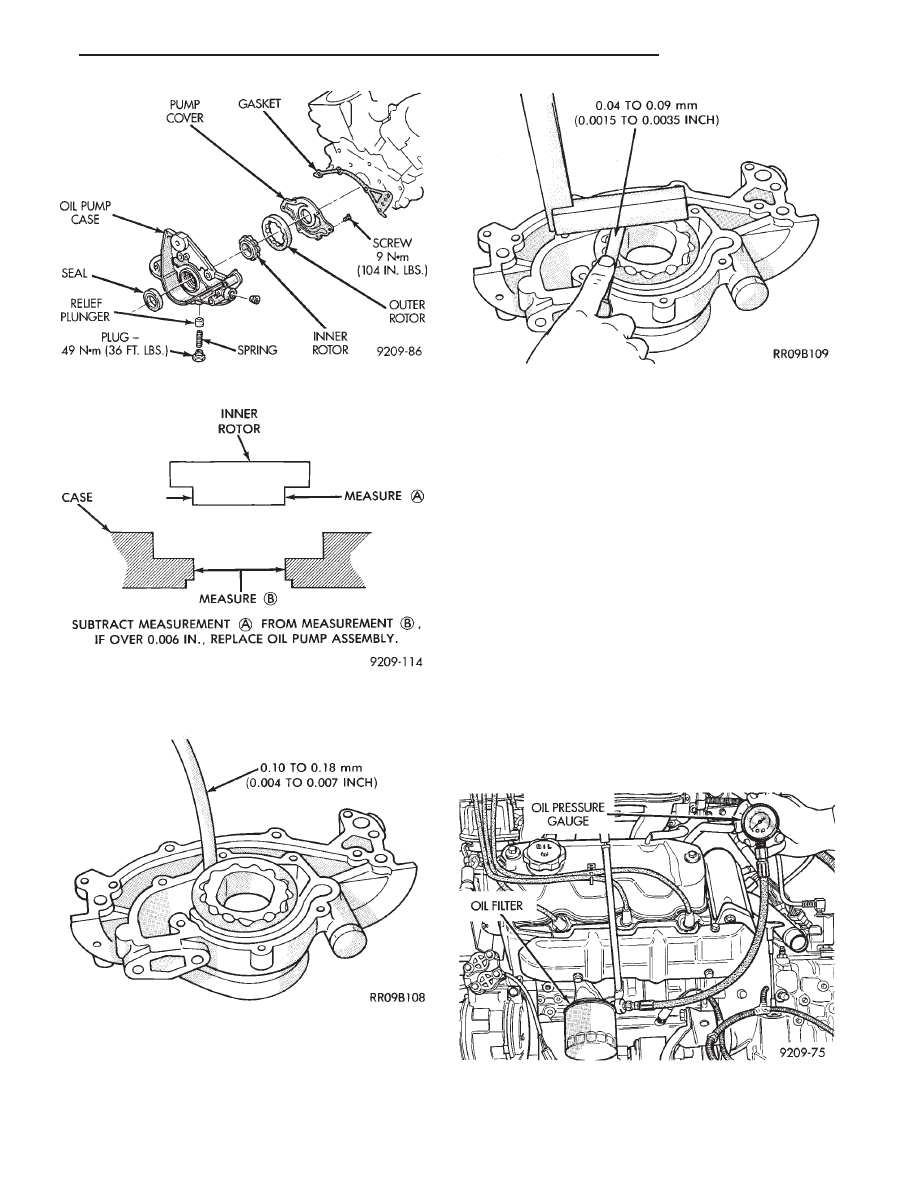

Fig. 7 Oil Pump Components

Fig. 8 Inner Rotor to Case

Fig. 9 Checking Clearance-Between Outer Rotor and

Case

Fig. 10 Checking Rotor End Clearance

Fig. 11 Checking Oil Pump Pressure

Ä

3.0L ENGINE

9 - 93

OIL FILTER AND BRACKET

BRACKET

INSPECTION

(1) Check the oil filter mounting surface. The sur-

face must be smooth, flat and free of debris or old
pieces of rubber (Fig. 12).

(2) Check bracket for cracks and oil leaks.

OIL FILTER

CAUTION: When servicing the oil filter (Fig. 16)
avoid deforming the filter can by installing the re-
move/install tool band strap against the can-to-base
lockseam. The lockseam joining the can to the base
is reinforced by the base plate.

(1) Turn counter clockwise to remove.
(2) To install, lubricate new filter gasket. Screw

filter on until gasket contacts base. Tighten 1 turn.

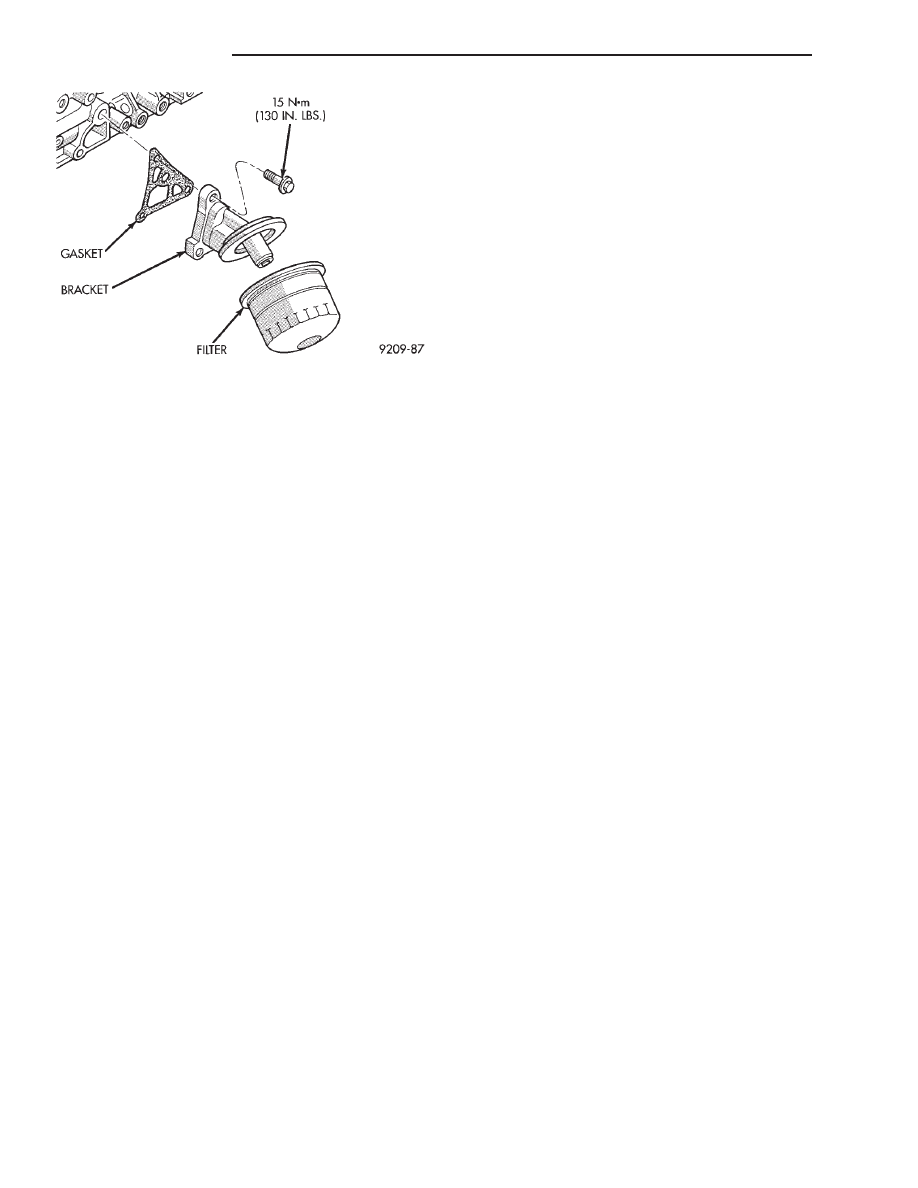

Fig. 12 Oil Filter and Bracket

9 - 94

3.0L ENGINE

Ä

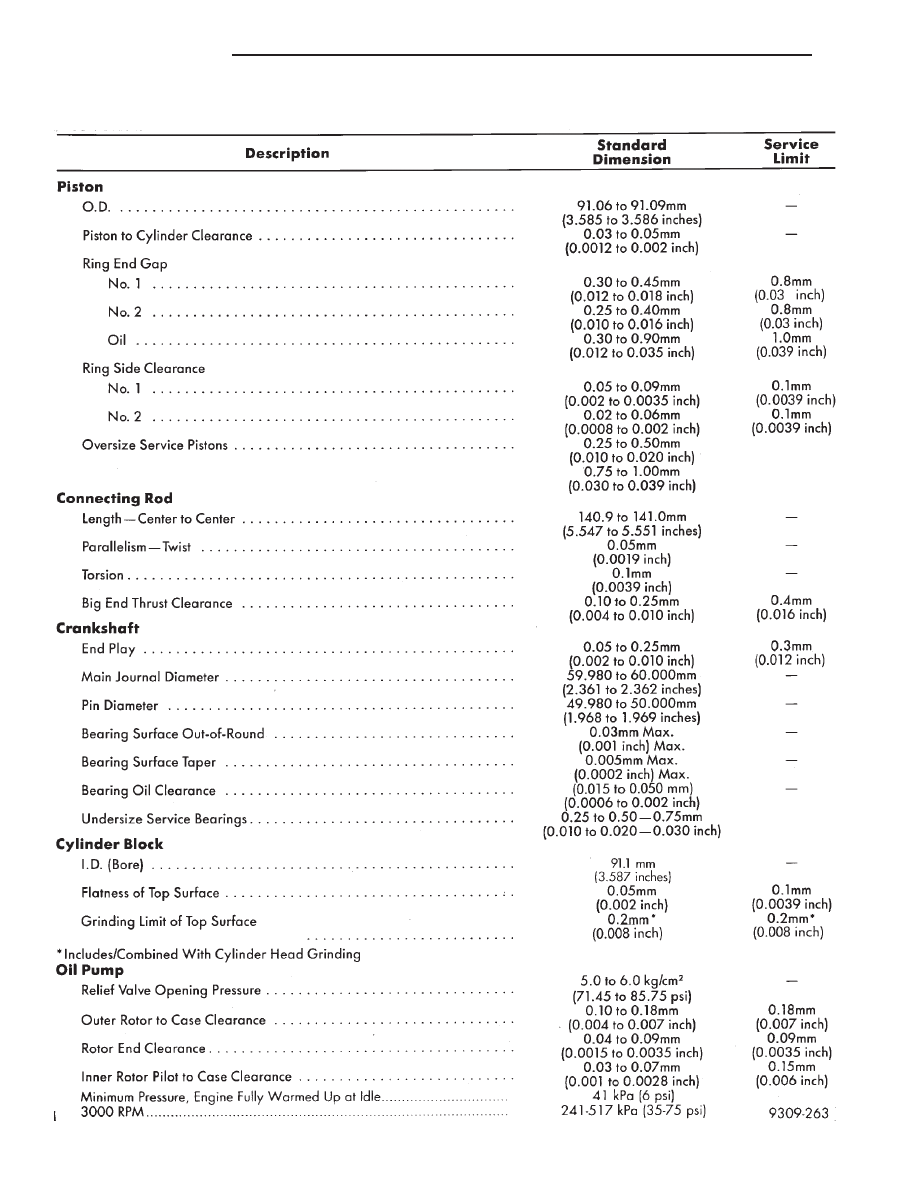

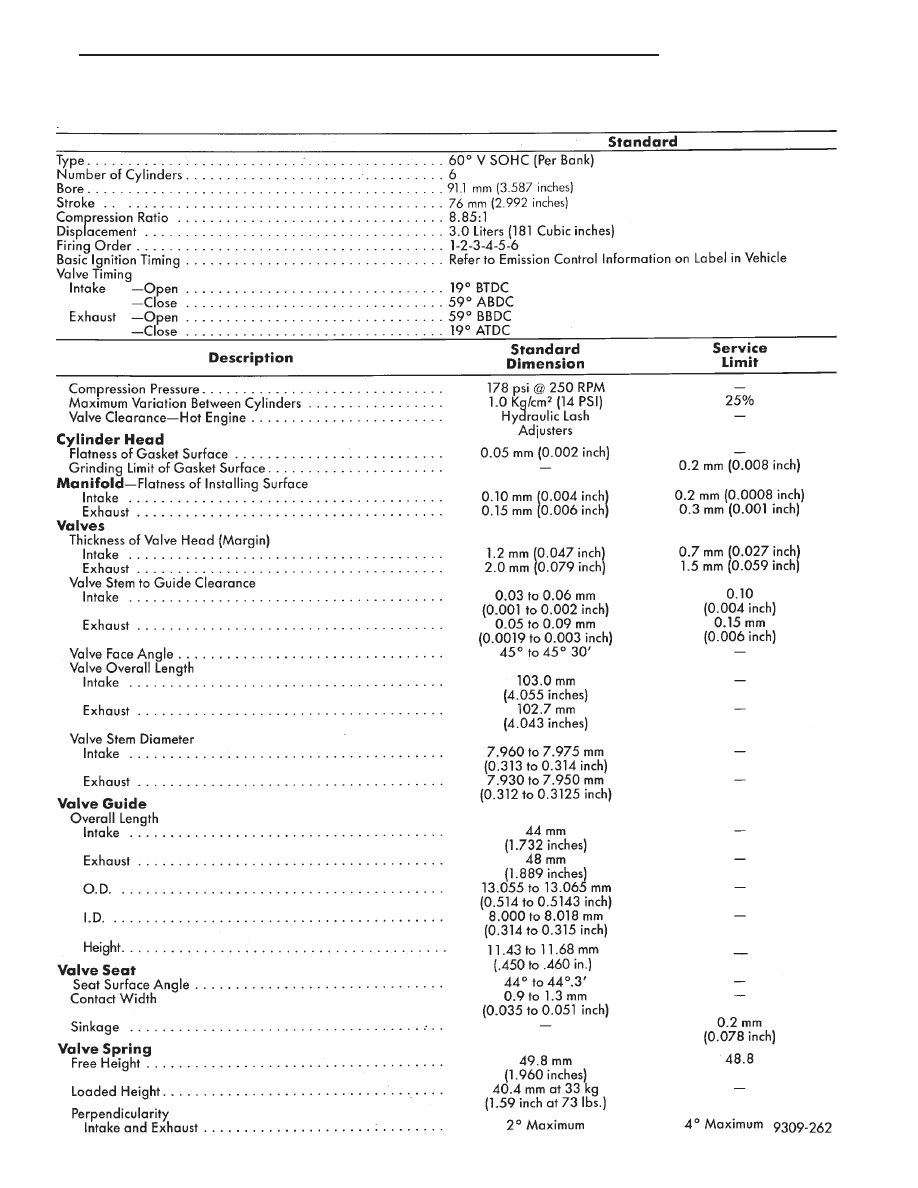

ENGINE SPECIFICATIONS

Ä

3.0L ENGINE

9 - 95

ENGINE SPECIFICATIONS (CONT.)

9 - 96

3.0L ENGINE

Ä
