AP-BODY SPLICE LOCATIONS

Splice Number

Fig.

A0-1 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
A0-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
A0-2 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
A0-2 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
A1 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
A1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
A3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
A4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
A10 2.2L-2.5L

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

A10 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
A14 2.2L-2.5L

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

A14 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
A14-1 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
A14-2 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
A16 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
A20 2.2L-2.5L

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

A20 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
A21 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
A21 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
A21-1 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
A21-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
A21-2 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
A21-2 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
A142-1 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
A142-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
A142-2 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
A142-2 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
B47 2.2L-2.5L

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

B47 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
C7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
D1 3.0L

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

D2 3.0L

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

E2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
E2-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
F20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
F20-1 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
F20-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
F30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
F35 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
G5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
G7 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
G7 3.0L

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

K4 2.2L-2.5L

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

K4-1 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
K4-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
K4-3 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
K6 2.2L-2.5L

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

K6 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
K7-1 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
K7-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
K22 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
K24 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
L3 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
L3 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
L4 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
L4 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Splice Number

Fig.

L7-1 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
L7-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
L7-2 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
L7-2 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
L7-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
L7-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
L7-5 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
L7-5 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
L20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
L39 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
L39 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
L50 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
L60 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
L60 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
L60-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
L61 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
L61 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
L61-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
M1-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
M1-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
M2-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
M2-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
P33 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
P34 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Q1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
T13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
T16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
T41 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
T41-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
X2 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
X2 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
X2-1 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
X2-1 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
X13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
X15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Z0 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Z0-1 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Z0-2 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Z1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Z1-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Z1-2 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Z1-2 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Z1-3 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Z1-3 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Z1-4 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Z1-5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Z1-6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Z1-7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Z1-8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Z1-10 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Z1-10 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Z1-11 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Z1-11 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Z1-12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Z1-13 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Z1-13 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Ä

SPLICE LOCATIONS

8W - 169

Splice Number

Fig.

Z1-14 2.2l-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Z1-14 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Z2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Z12 2.2L-2.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Z12 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Splice Number

Fig.

Z13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Z14 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Z14 3.0L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

8W - 170

SPLICE LOCATIONS

Ä

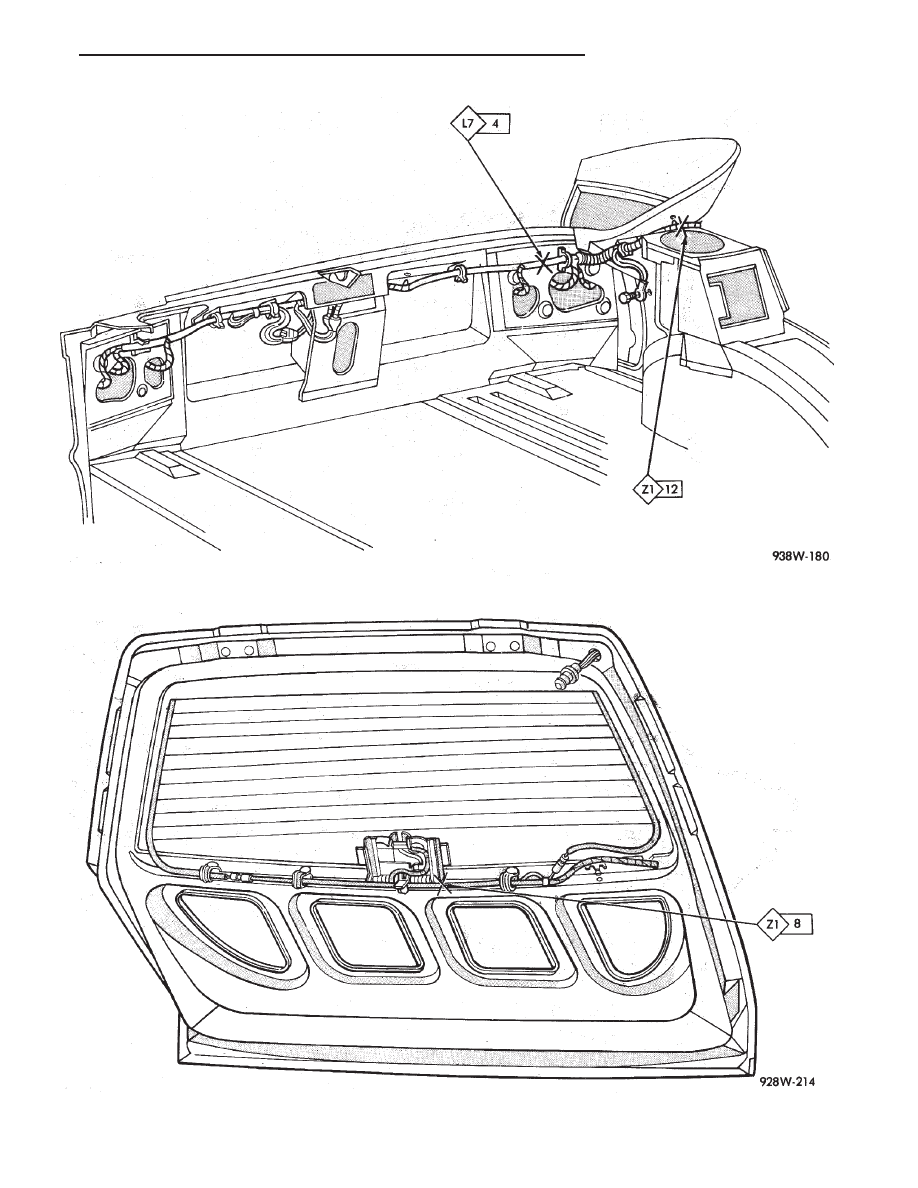

Fig. 1 Rear End Splices AP-Body

Fig. 2 Liftgate Splices AP-Body

Ä

SPLICE LOCATIONS

8W - 171

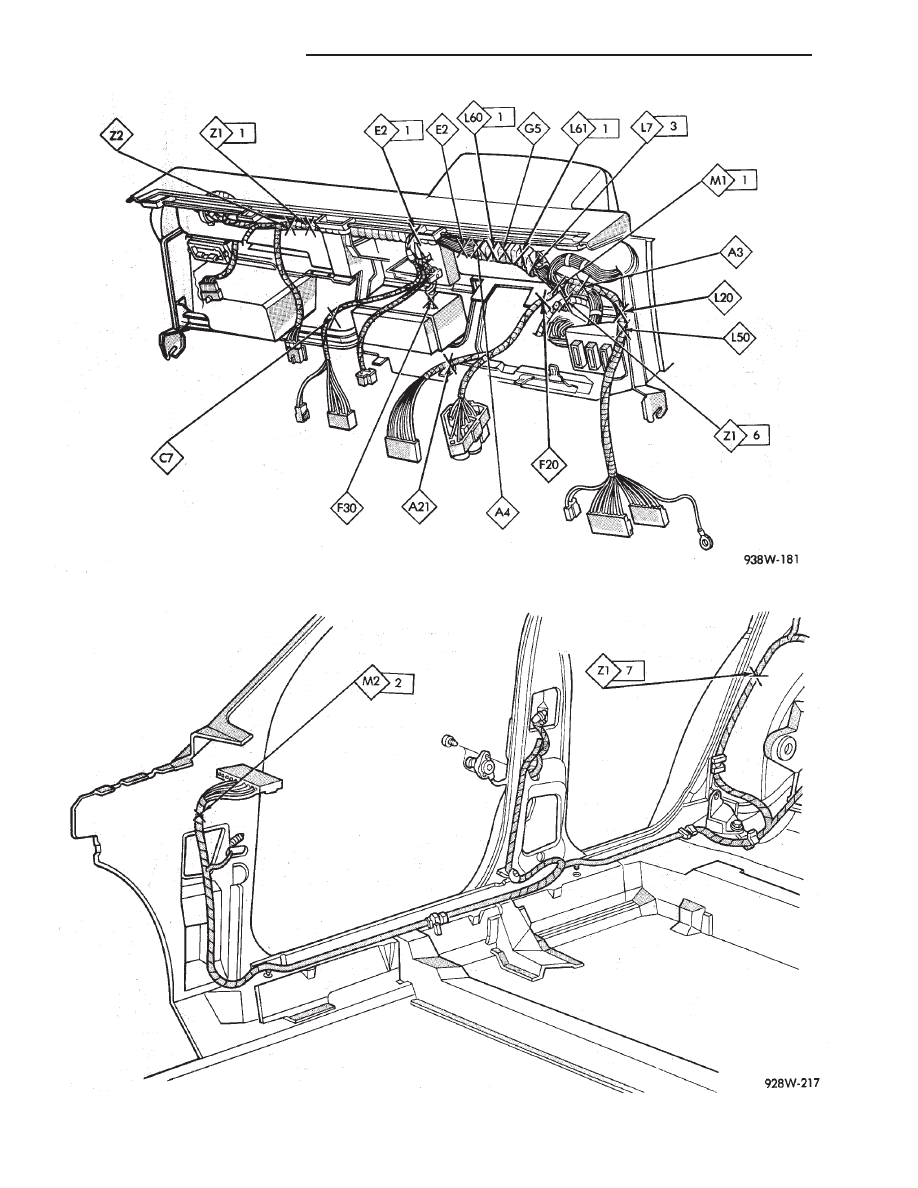

Fig. 3 Instrument Panel Splices AP-Body

Fig. 4 Body Splices (Right Side) AP-Body

8W - 172

SPLICE LOCATIONS

Ä
