POWER SEATS

CONTENTS

page

page

ADJUSTER

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

CIRCUIT BREAKER TEST

. . . . . . . . . . . . . . . . . . 1

ENTHUSIAST SEAT

. . . . . . . . . . . . . . . . . . . . . . . 4

GENERAL INFORMATION

. . . . . . . . . . . . . . . . . . 1

HARNESS VOLTAGE TEST

. . . . . . . . . . . . . . . . . 1

HORIZONTAL AND VERTICAL

TRANSMISSIONS . . . . . . . . . . . . . . . . . . . . . . . 3

MEMORY CONTROL MODULE

REPLACEMENT

. . . . . . . . . . . . . . . . . . . . . . . 19

MOTOR

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

MOTOR TESTS

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

POWER MEMORY SEAT, RECLINER AND

MIRRORS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

POWER MEMORY SEAT, RECLINER AND

MIRRORS DIAGNOSIS . . . . . . . . . . . . . . . . . . . 9

POWER RECLINER MECHANISM

. . . . . . . . . . . 18

POWER RECLINER MOTOR AND CABLE

. . . . . 17

RECLINER SWITCH REPLACEMENT . . . . . . . . . 19
RECLINER SWITCH TEST

. . . . . . . . . . . . . . . . . 19

SEAT ASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . 3

SWITCH REPLACEMENT REMOVAL . . . . . . . . . . 5
SWITCH TEST

. . . . . . . . . . . . . . . . . . . . . . . . . . . 5

SWITCH TEST

. . . . . . . . . . . . . . . . . . . . . . . . . . . 3

TEST PROCEDURES

. . . . . . . . . . . . . . . . . . . . . . 6

TEST PROCEDURES

. . . . . . . . . . . . . . . . . . . . . . 1

GENERAL INFORMATION

Power seats can be adjusted in six different direc-

tions up, down, forward, back, tilt forward, or tilt
rearward.

A three armature permanent magnet reversible mo-

tor is coupled through cables to worm gear box assem-
blies located in the seat tracks, providing the various
seat movements.

The electrical circuit is protected by a 30 amp circuit

breaker located on the fuse block.

TEST PROCEDURES

Before any testing is attempted the battery should be

carefully charged and all connections and terminals
cleaned and tightened to insure proper continuity and
grounds.

With dome lamp on, apply switch in direction of

failure. If dome lamp dims the seat motor is trying to
work indicating mechanical jamming. If dome lamp
does not dim, then proceed with the following electrical
tests.

CIRCUIT BREAKER TEST

Find correct circuit breaker on fuse block. Pull out

slightly but be sure that circuit breaker terminals still
contact terminals in fuse block. Connect ground wire of
voltmeter to a good ground. With probe of voltmeter
positive wire, check both terminals of circuit breaker
for battery voltage. If only one terminal checks at
battery voltage, circuit breaker is defective and must
be replaced. If neither terminal shows battery voltage,
check for open or shorted circuit to circuit breaker.

HARNESS VOLTAGE TEST

The following test will determine whether or not

voltage is continuous through the body harness to the
switch.

(1) Remove power seat switch from mounting posi-

tion and disconnect switch from wiring harness.

(2) Connect one lead of test light to ground terminal,

black wire (BK) of center section, and touch other test
light lead to red wire (RD) terminal.

(3) If test light comes on, harness to switch is good.

If test light does not come on, perform circuit breaker
test.

MOTOR TESTS

AA BODY

(1) Remove switch from mounting position and dis-

connect from harness.

(2) To check the center motor, connect a jumper wire

between pin 5 and pin 3 (Fig. 1). Connect a second
jumper wire between pin 7 and pin 4 If motor does not
operate, reverse the jumpers, pin 5 to pin 4 and pin 7 to
pin 3. If motor still does not operate check wiring
between switch connector and motor assembly. If wir-
ing checks good replace motor assembly.

(3) To check the front motor, connect a jumper wire

between pin 5 and pin 1 (Fig. 1). Connect a second
jumper wire between pin 7 and pin 8. If motor does not
operate, reverse the jumpers, pin 5 to pin 8 and pin 7 to
pin 1. If motor still does not operate check wiring
between switch connector and motor assembly. If wir-
ing checks good replace motor assembly.

(4) To check the rear motor, connect a covered jumper

wire between pin 5 and pin 6 (Fig. 1). Connect a second

Ä

POWER SEATS

8R - 1

jumper wire between pin 7 and 2.If motor does not op-
erate, reverse the jumpers, pin 5 to pin 2 and pin 7 to 6.
If motor still does not operate check wiring between
switch connector and motor assembly. If wiring checks
good replace motor assembly.

(5) If all motors and the seat operate properly, per-

form Switch Test.

AG & AJ BODIES

(1) Remove switch from mounting position and dis-

connect from harness.

(2) To check the front motor, connect a jumper

wire between cavity number 2 and cavity number 9
(Fig. 2). Connect a second jumper wire between cav-
ity number 6 and cavity number 5. If the motor does
not operate, reverse the jumpers, 2 to 5 and 6 to 9. If
motor still does not operate check wiring between
switch connector and motor assembly. If wiring
checks good replace motor assembly.

(3) To check the center motor, connect a jumper

wire between cavity number 2 and cavity number 8.
Connect a second jumper wire between cavity 6 and
cavity number 7. If the motor does not operate, re-
verse the jumpers, 2 to 7 and 6 to 8. If motor still
does not operate check wiring between switch con-
nector and motor assembly. If wiring checks good re-
place motor assembly.

(4) To check the rear motor, connect a jumper be-

tween cavity number 2 and cavity number 10. Con-
nect a second jumper wire between cavity number 6
and cavity number 3. If the motor does not operate,
reverse the jumpers, 2 to 3 and 6 to 10. If motor still
does not operate, check wiring between switch con-
nector and motor assembly. If wiring checks good re-
place motor assembly.

(5) To check the seat back recliner motor if

equipped, connect a jumper wire be tween cavity
number 2 and cavity number 1. Connect a second
jumper wire between cavity number 6 and cavity
number 11. If the motor does not operate, reverse the

jumpers (2 to 11 and 6 to 1). If motor still does not
operate check wiring be tween switch connector and
motor assembly. If wiring checks good replace motor
assembly.

(6) If all motors and the seat operate properly, per-

form Switch Test.

AC AND AY BODIES

The following tests do not apply to left seat on ve-

hicles equipped with memory mirrors/seats. Refer to
test procedures for power memory mirrors/seats in
this section.

(1) Remove switch from mounting position and dis-

connect from harness.

(2) To check the front motor, connect a jumper

wire between cavity number 3 and cavity number 8
(Fig. 3 and 4). Connect a second jumper wire between
cavity number 6 and cavity number 7. If the motor
does not operate, reverse the jumpers, 3 to 7 and 6 to
8. If the motor still does not operate check the wiring
between switch connector and motor assembly. If
wiring checks good replace motor assembly.

(3) To check the center motor, connect a jumper

wire between cavity number 3 and cavity number 5.
Connect a second jumper wire between cavity num-
ber 6 and cavity number 2. If the motor does not op-
erate, reverse the jumpers, 3 to 2 and 6 to 5. If the
motor still does not operate check the wiring between

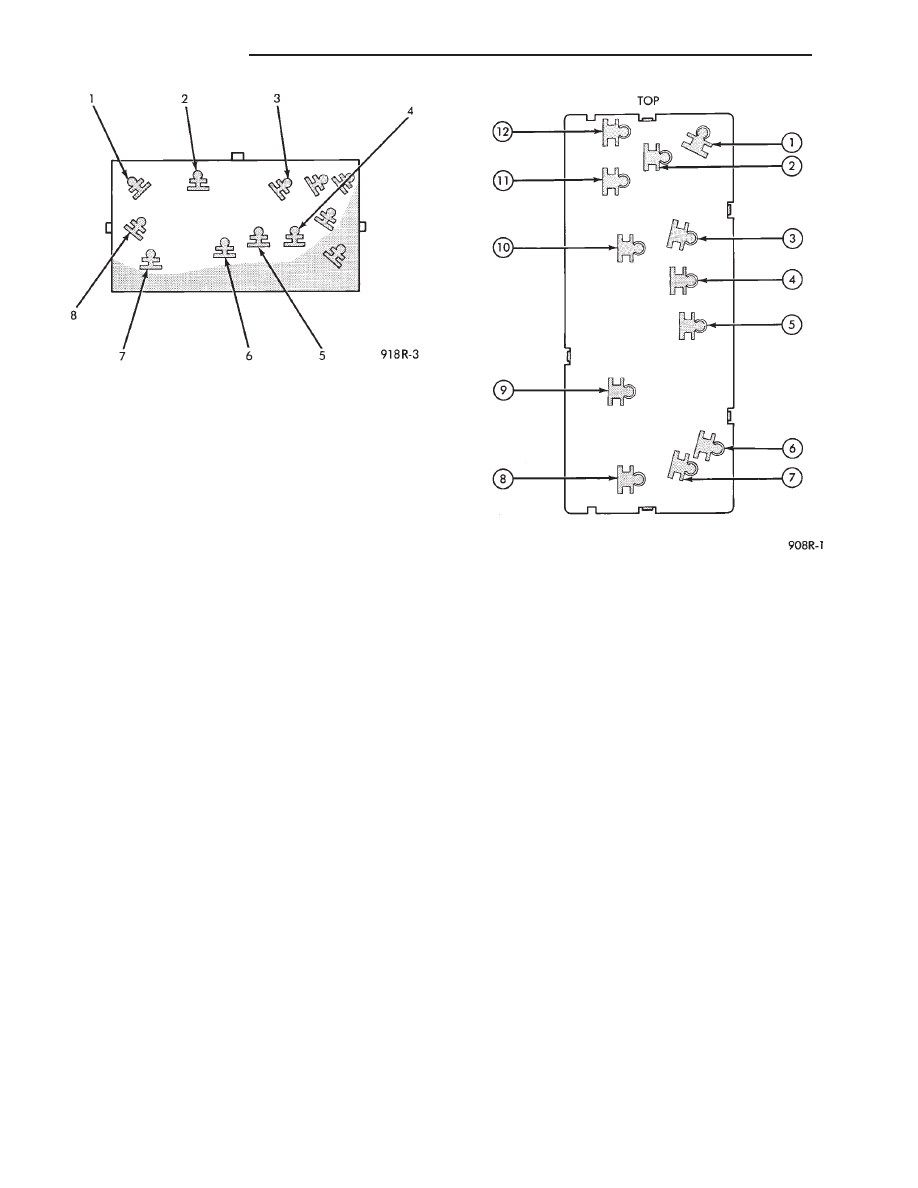

Fig. 1 Power Seat Switch Connector—AA Body

Fig. 2 Power Seat Switch Connector—AG & AJ

Bodies

8R - 2

POWER SEATS

Ä

switch connector and motor assembly. If wiring
checks good replace motor assembly.

(4) To check the rear motor, connect a jumper wire

between cavity number 3 and cavity number 4. Con-
nect a second jumper wire between cavity number 6
and cavity number 13. If the motor does not operate,
reverse the jumpers, 3 to 13 and 6 to 4. If the motor
still does not operate check the wiring between
switch connector and motor assembly. If wiring
checks good replace motor assembly.

(5) If all motors and the seat operate properly, per-

form Switch Test.

SWITCH TEST

To check the switch, remove the switch from its

mounting position. Using an ohmmeter, perform
switch continuity test (Fig. 5, 6 and 7). If there is no
continuity at any one of the switch positions, replace
the switch.

SEAT ASSEMBLY

REMOVAL

(1) Remove plastic covers.
(2) Remove adjuster attaching bolts and nuts from

floor pan. Move adjuster as required for access.

(3) Disconnect battery negative cable.
(4) Disconnect wiring harness power lead at car-

pet.

(5) Remove seat assembly from vehicle.

INSTALLATION

(1) Position seat assembly in vehicle.
(2) Connect wiring harness.
(3) Install and tighten mounting bolts and nuts to

28 N

Im (250 in. lbs.) torque.

(4) Connect battery negative cable and check seat

operation.

(5) Install plastic covers.

HORIZONTAL AND VERTICAL TRANSMISSIONS

Transmissions are not removable and no mainte-

nance is required. If transmission fails replace entire
seat adjuster assembly.

ADJUSTER

REMOVAL

(1) Remove seat assembly from vehicle following

procedure outlined under Seat Assembly Removal.

(2) Lay seat on its back on some clean surface.
(3) Remove bolts attaching adjuster to seat assem-

bly (Fig. 8 Through 11).

(4) Disconnect wiring harness at switch if seat

mounted switch is used.

(5) Remove tie straps holding cable housing to seat

for power bench seat adjuster only.

INSTALLATION

(1) Lay seat on its back on a clean surface.
(2) Position adjuster to seat assembly and install

attaching bolts.

(3) Connect wiring harness at switch and replace

tie straps where removed.

(4) Install seat following procedure outlined under

Seat Assembly Installation.

MOTOR

REMOVAL

Anytime the motor, cable and housing assemblies,

or vertical and horizontal transmission assemblies,
require maintenance, the assemblies must be syn-
chronized to insure easy and proper operation.

(1) Remove seat assembly from vehicle following

procedure outlined under Seat Assembly Removal
(Fig. 8 through 11).

(2) Lay seat assembly on its back on a clean sur-

face.

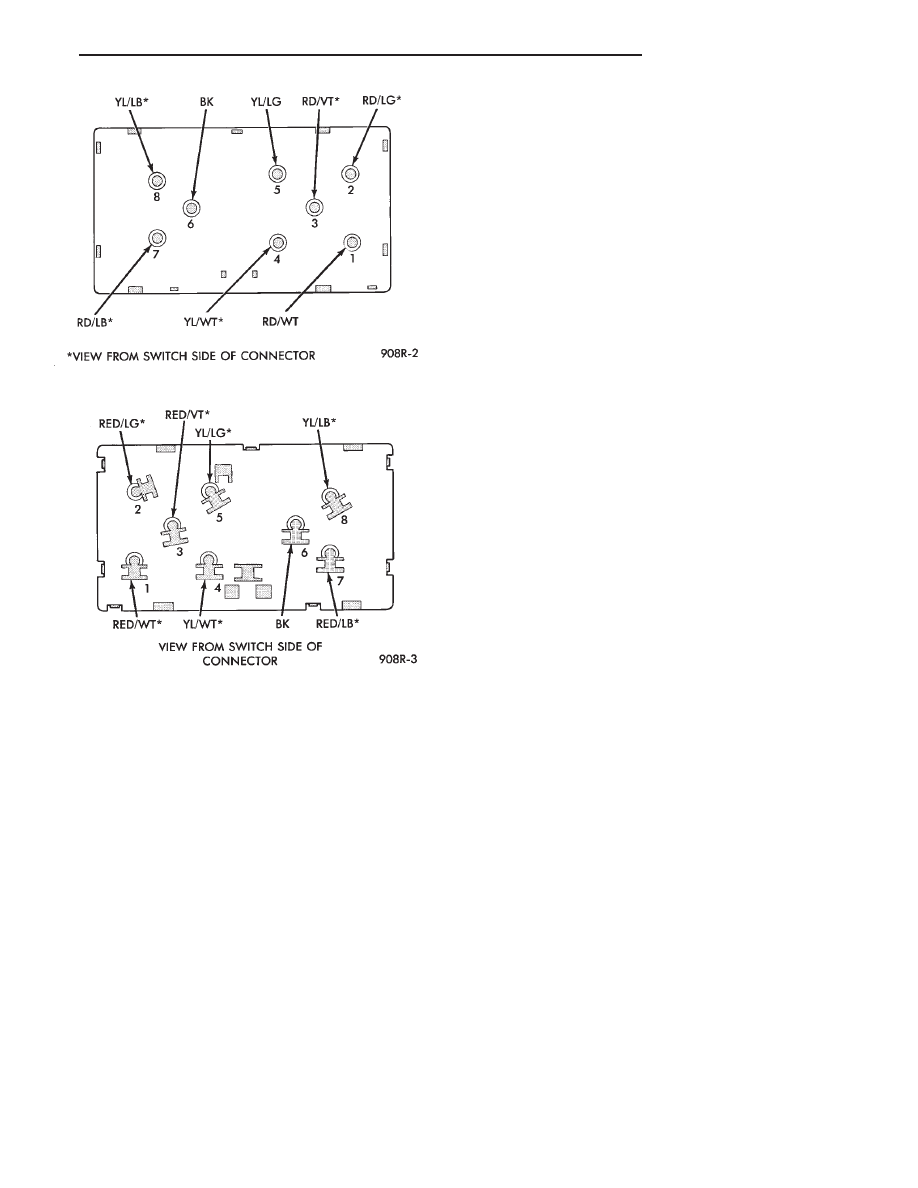

Fig. 3 Left Power Seat Switch—AC & AY Bodies

Fig. 4 Right Power Seat Switch—AC & AY Bodies

Ä

POWER SEATS

8R - 3

(3) Remove motor mounting screws.
(4) Carefully disconnect housing and cables from

motor assembly.

INSTALLATION

(1) Place motor assembly into position.
(2) Carefully connect cables and housings to motor

assembly.

(3) Install mounting screws.
(4) Install bolt holding motor assembly to adjuster.

(5) Install seat following procedure outlined under

Seat Assembly Installation.

ENTHUSIAST SEAT

AG and AJ body vehicles have, as an option, a spe-

cial enthusiast seat package. The seat includes not
only the normal six-way power seat adjuster, but also
special lumbar air filled support bag and adjustable
seat back side wings (Fig. 12). These mechanisms are
adjusted by a switch located on the right side seat

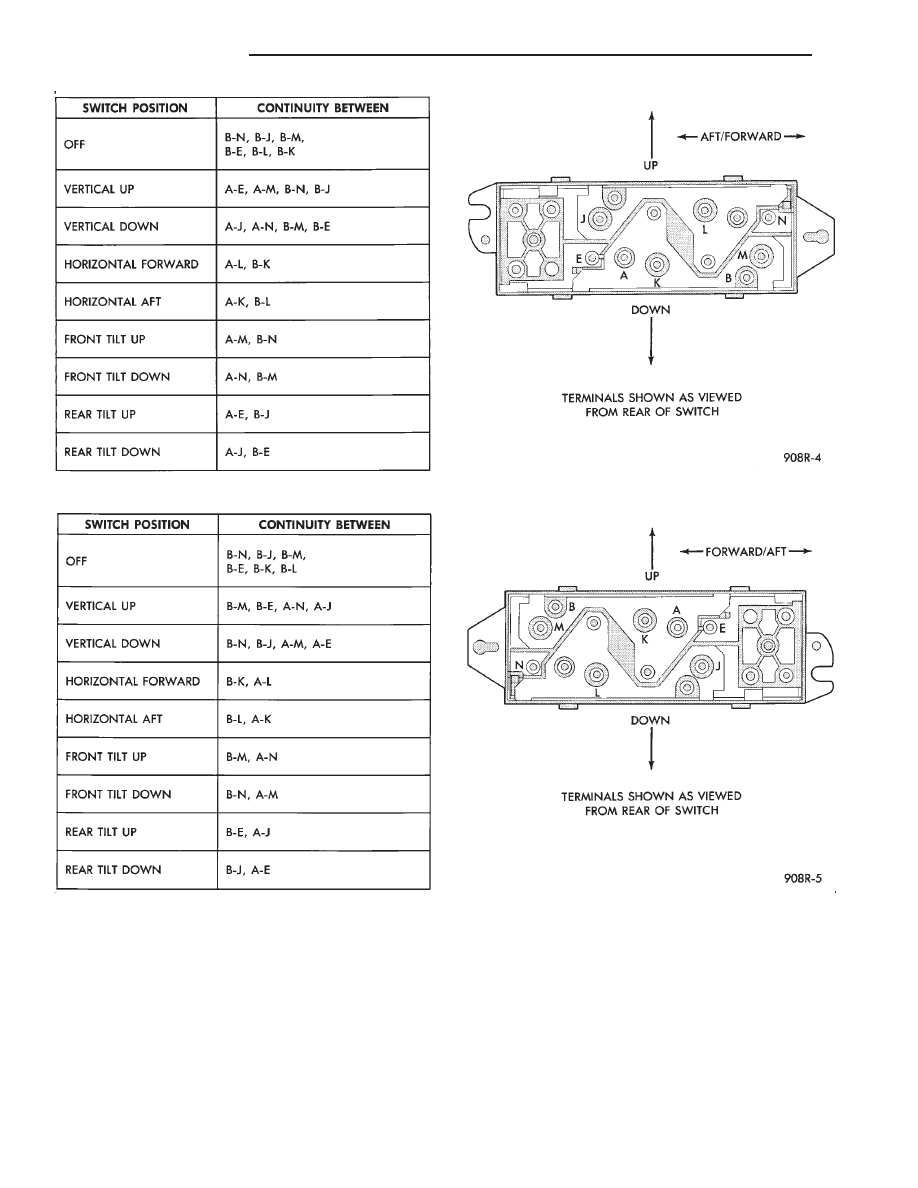

Fig. 5 Switch Continuity—AA Body

Fig. 6 Switch Continuity—AJ Body
