Cluster and Gauge Service and Testing

. . . . . . . . 2

Electronic Cluster

. . . . . . . . . . . . . . . . . . . . . . . . 13

Fuel Gauge—Flexible Fuel

. . . . . . . . . . . . . . . . . . 2

Gauges

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

General Information

. . . . . . . . . . . . . . . . . . . . . . . . 1

Instrument Panel

. . . . . . . . . . . . . . . . . . . . . . . . . 21

Interior Lamp Replacement

. . . . . . . . . . . . . . . . . 21

Mechanical/Electronic Cluster Removal

. . . . . . . . . 5

Switch and Panel Component Service

. . . . . . . . . 15

GENERAL INFORMATION

INSTRUMENT CLUSTERS

There are three instrument cluster assemblies. The

mechanical

clusters

incorporate

magnetic

type

gauges. The electronic instrument cluster incorpo-
rates, a digital speedometer/odometer and electronic
analog gauges.

The mechanical Lo-Line instrument cluster has

magnetic type gauges for coolant temperature, fuel
level and charging system voltage (Fig. 1).

The mechanical Hi-Line instrument cluster has

magnetic type gauges for oil pressure, coolant tem-
perature, charging system voltage and fuel level. The
premium instrument cluster also has a tachometer
(Fig. 2).

If the ignition switch is in the OFF position each

gauge will show a reading, except for the volt gauge.

However the readings are only accurate when the ig-
nition switch is in the ON position.

TACHOMETER DRIVE MODULE

The tachometer drive module is an electronic mod-

ule used to drive a magnetic tachometer in a conven-
tional instrument cluster.

ELECTRONIC DIGITAL CLOCK

The electronic digital clock is in the radio. The

clock and radio each use the display panel built into
the radio. A digital readout indicates the time in
hours and minutes whenever the ignition switch is in
the ON or ACC position.

When the ignition switch is in the OFF position, or

when the radio frequency is being displayed, time
keeping is accurately maintained.

MESSAGE CENTER

The message center includes the graphic display of

the car with illuminating graphics for: low wind-

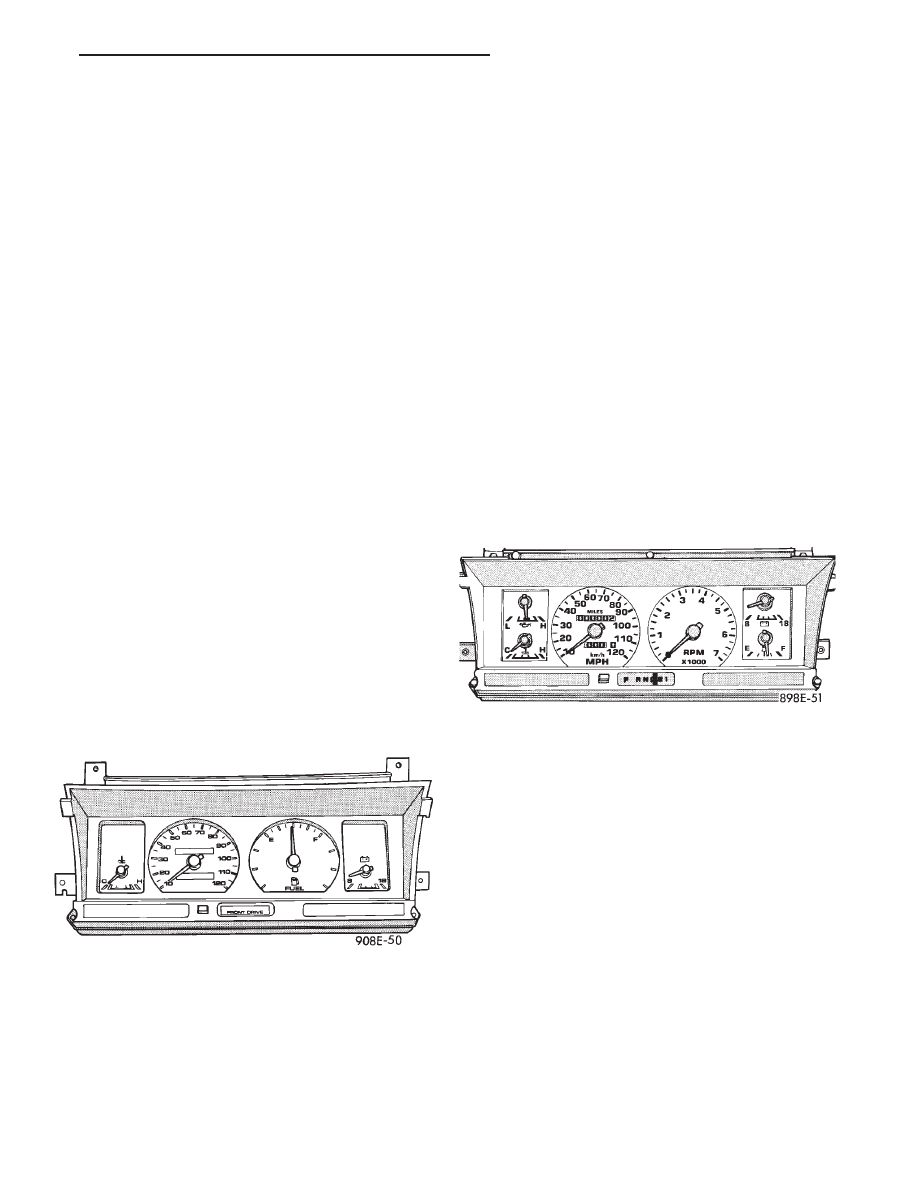

Fig. 1 Instrument Cluster

Fig. 2 Instrument Cluster With Tachometer

Ä

INSTRUMENT PANEL AND GAUGES

8E - 1

shield washer fluid, door ajar for each door, and
trunk ajar. It also includes headlamp out, tail lamp
out, and brake lamp out warning lights (Fig. 3),
these lights are operated by a lamp outage module.
When there is no message center there is no door
ajar function.

TRAVELER

The traveler is a five function trip computer. It

uses vacuum fluorescent displays to display: trip
miles, instantaneous fuel economy, trip elapsed time,
trip average fuel economy and, estimate distance to
empty. It is located in the message center (Fig. 4).

WARNING LAMPS AND INDICATOR LIGHTS

The

mechanical

instrument

cluster

assemblies

have warning lamps and indicator lights for ten dif-
ferent systems. These include left and right turn sig-
nals, low fuel level, low oil pressure, high beam

indicator, seat belt reminder, brake system, malfunc-
tion indicator (check engine) lamp, check gauges, an-
ti-lock system and air bag system indicator.

The low oil pressure indicator replaces the Check

Gauges indicator in the cluster assembly without a
tachometer.

In the cluster assembly with tachometer, Check

Gauges indictor illuminates in a warning situation.
This will notify driver to check for a problem in cool-
ant temperature, oil pressure or electrical systems.

CLUSTER AND GAUGE SERVICE AND TESTING

CAUTION: Disconnect battery cable. Before servic-
ing the instrument panel. Reconnect battery cable
when power is required for test purposes.

FUEL GAUGE—FLEXIBLE FUEL

The flexible fuel vehicle uses a dampened fuel

gauge. Methanol fuel causes erratic gauge movement
if the proper gauge is not used.

The unique fuel gauge may be identified by either

a green logo on the face of the gauge or by checking
the part number. Remove cluster from the instru-
ment panel and check the part number on top of the
cluster. Refer to Mechanical/Electronic Cluster Re-
moval for proper procedures. Refer to parts catalog
for proper part number.

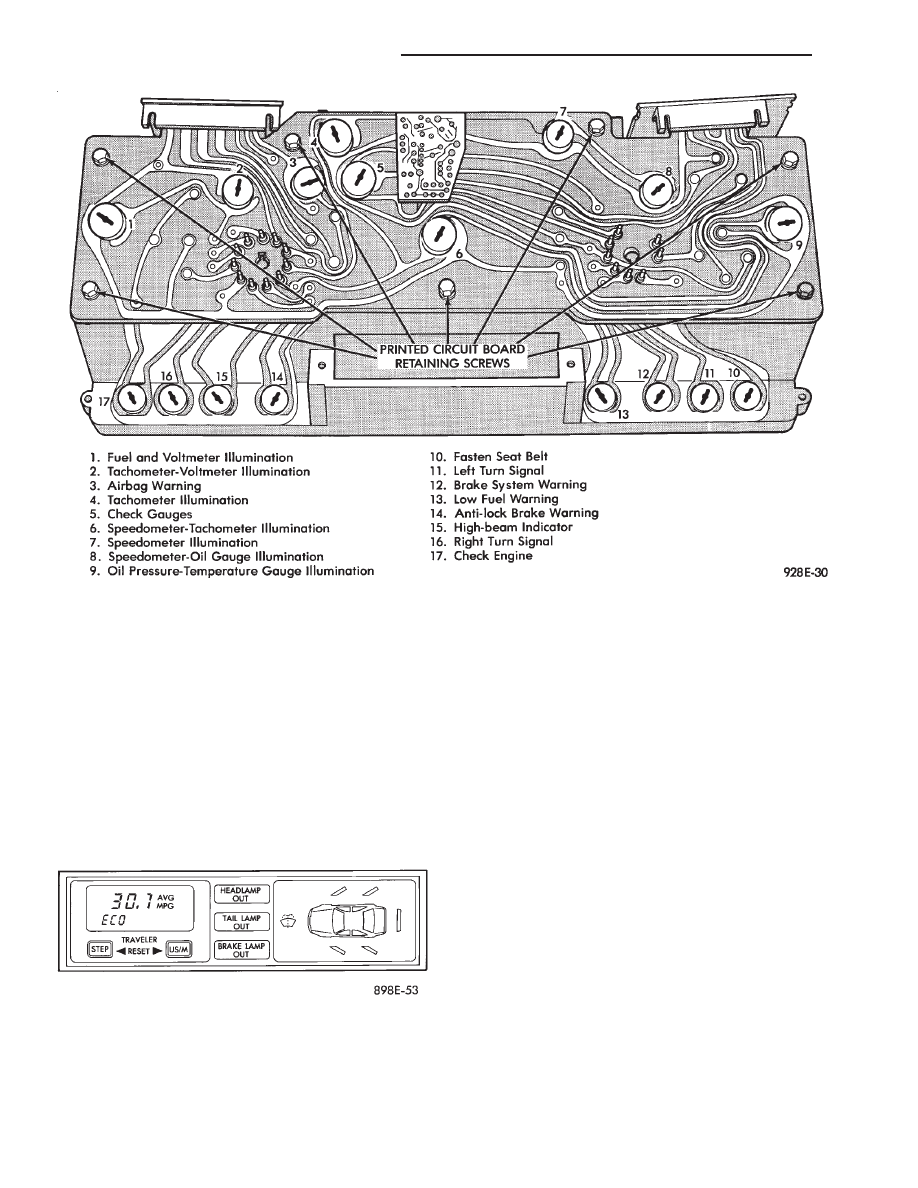

Fig. 3 Message Center

Fig. 4 Traveler and Message Center

8E - 2

INSTRUMENT PANEL AND GAUGES
