Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 132

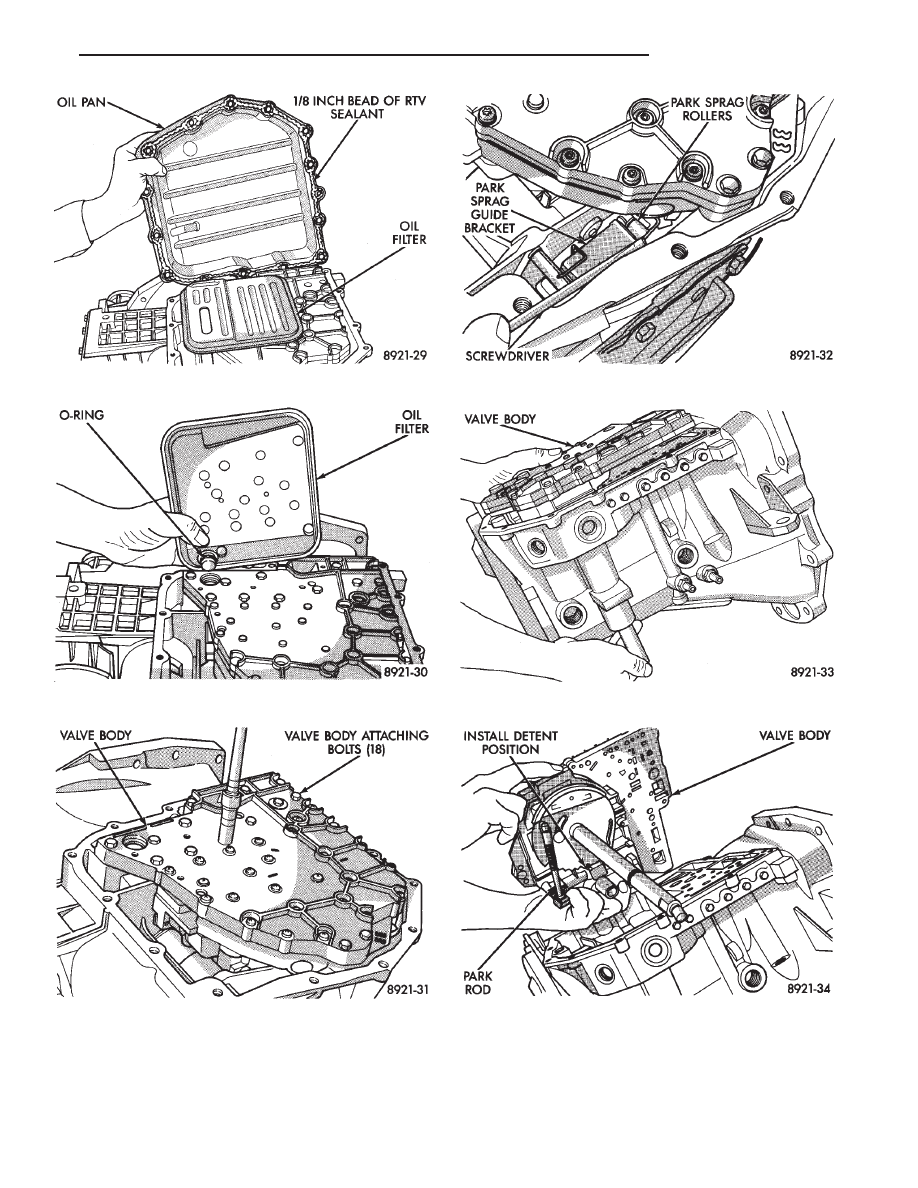

Fig. 2 Oil Pan

Fig. 3 Oil Filter

Fig. 4 Valve Body Attaching Bolts

Fig. 5 Push Park Rod Rollers from Guide Bracket

Fig. 6 Remove or Install Valve Body

Fig. 7 Valve Body Removed

Ä

TRANSAXLE

21 - 133

CAUTION: The valve body manual shaft pilot may
distort and bind the manual valve if the valve body
is mishandled or dropped.

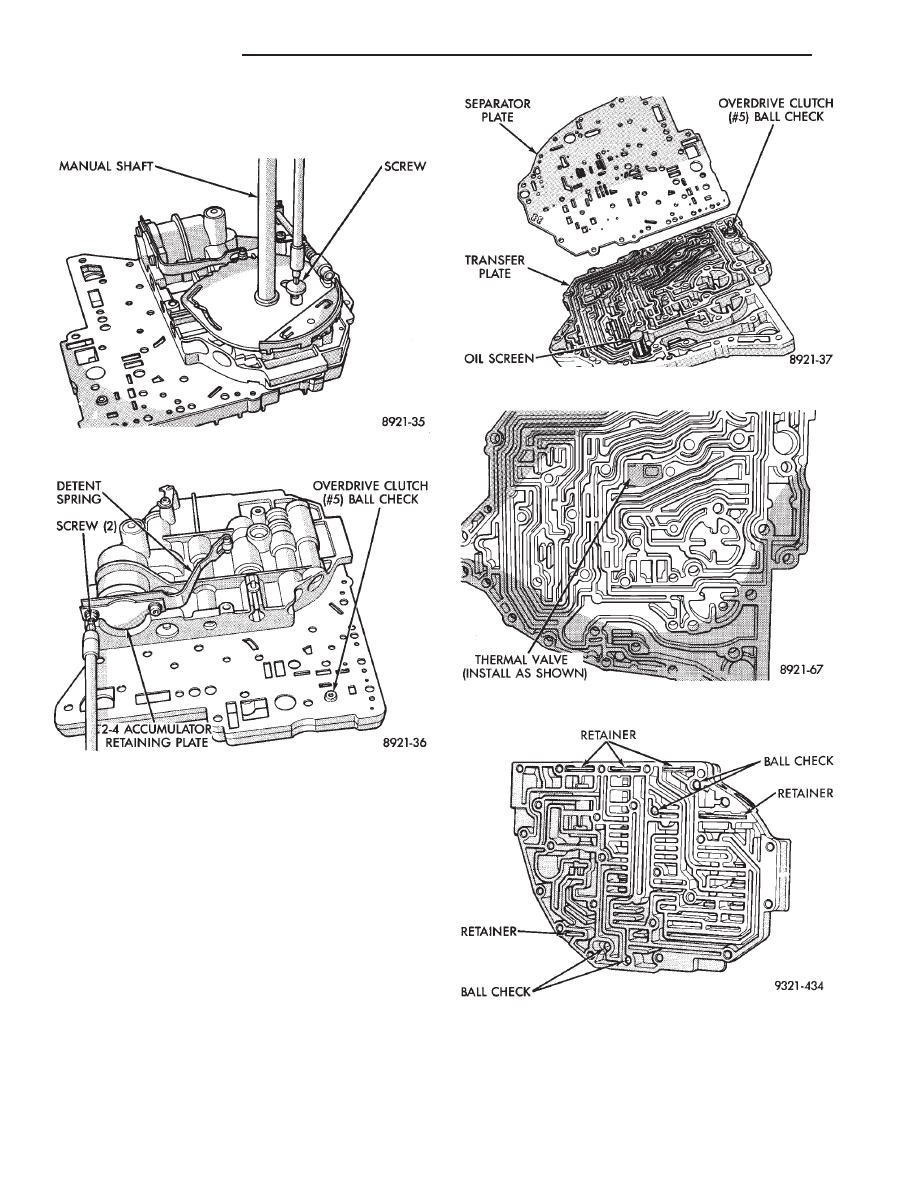

Fig. 8 Manual Shaft Screw

Fig. 9 Retaining Plate Screw

Fig. 10 Transfer Plate and Separator Plate

Fig. 11 Transfer Plate

Fig. 12 Ball Check and Retainer Locations

21 - 134

TRANSAXLE

Ä

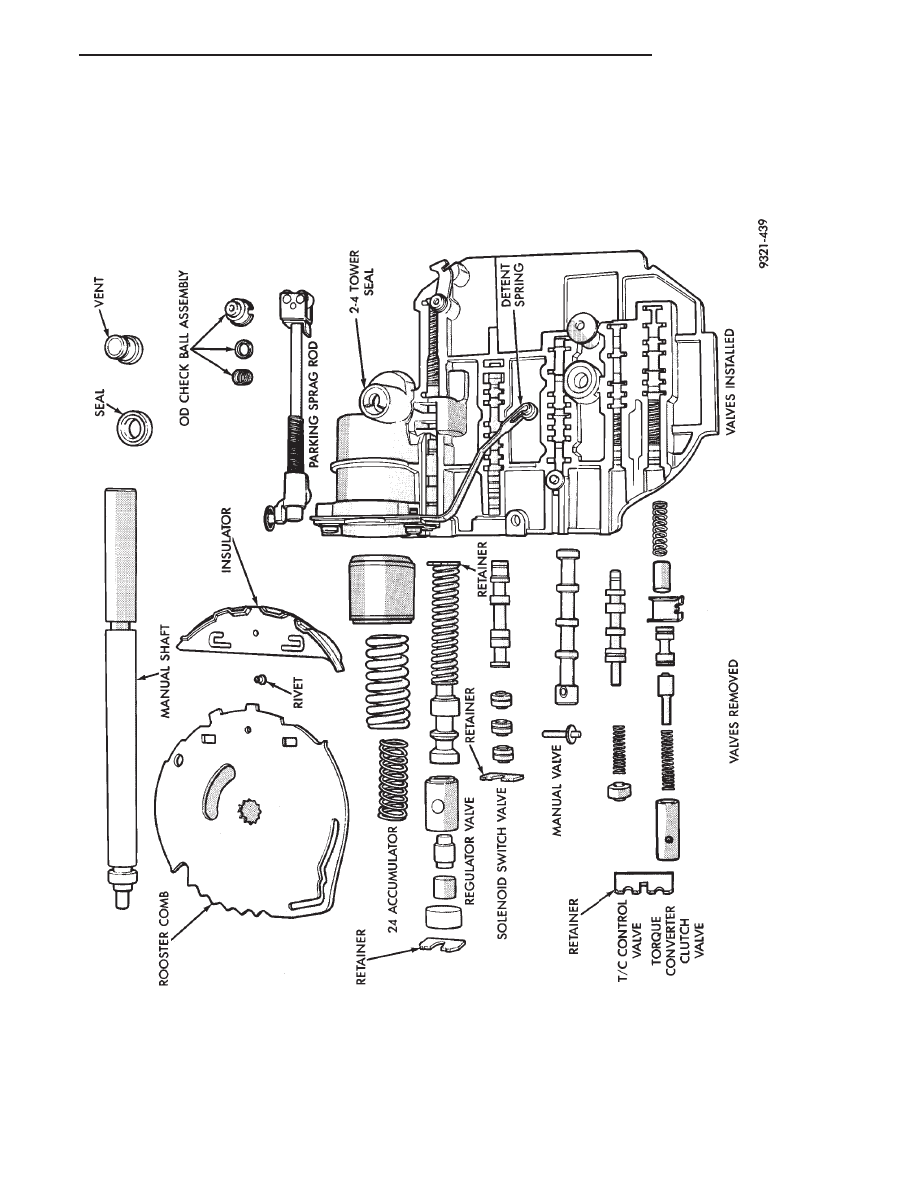

Fig.

13

Springs

and

V

alves

Identification

Ä

TRANSAXLE

21 - 135

When installing valve body assembly onto tran-

saxle, observe Figure 5. Guide park rod rollers into
guide bracket, while shifting manual lever assembly
out of the installation position.

OIL PUMP SEAL REPLACE

DIFFERENTIAL REPAIR

The transfer shaft should be removed for differen-

tial repair and bearing turning torque checking.

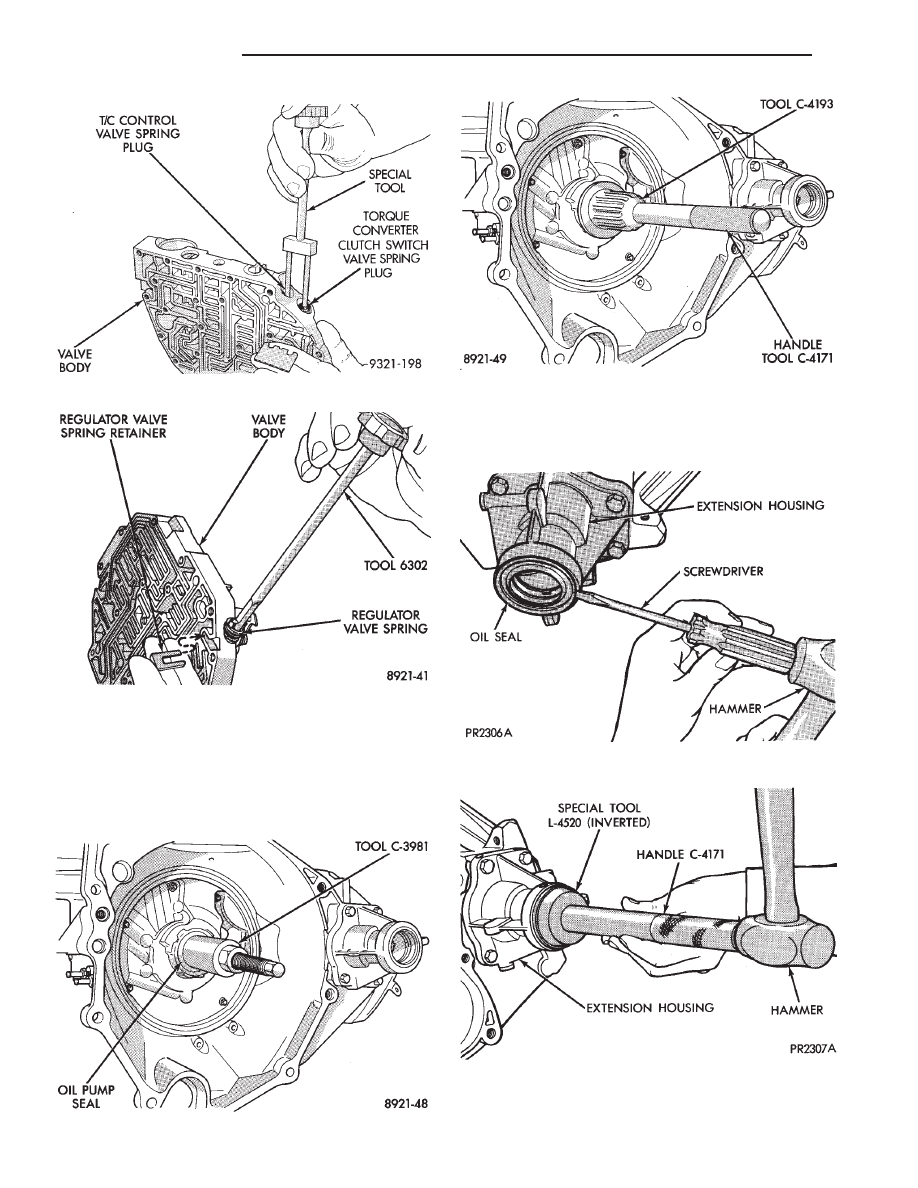

Fig. 16 Remove Oil Pump Seal

Fig. 17 Install Oil Pump Seal

Fig. 1 Remove Extension Seal

Fig. 2 Install New Seal Into Extension

Fig. 14 Remove or Install Dual Retainer Plate

Fig. 15 Remove or Install Retainer Plate

21 - 136

TRANSAXLE

Ä
