Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 105

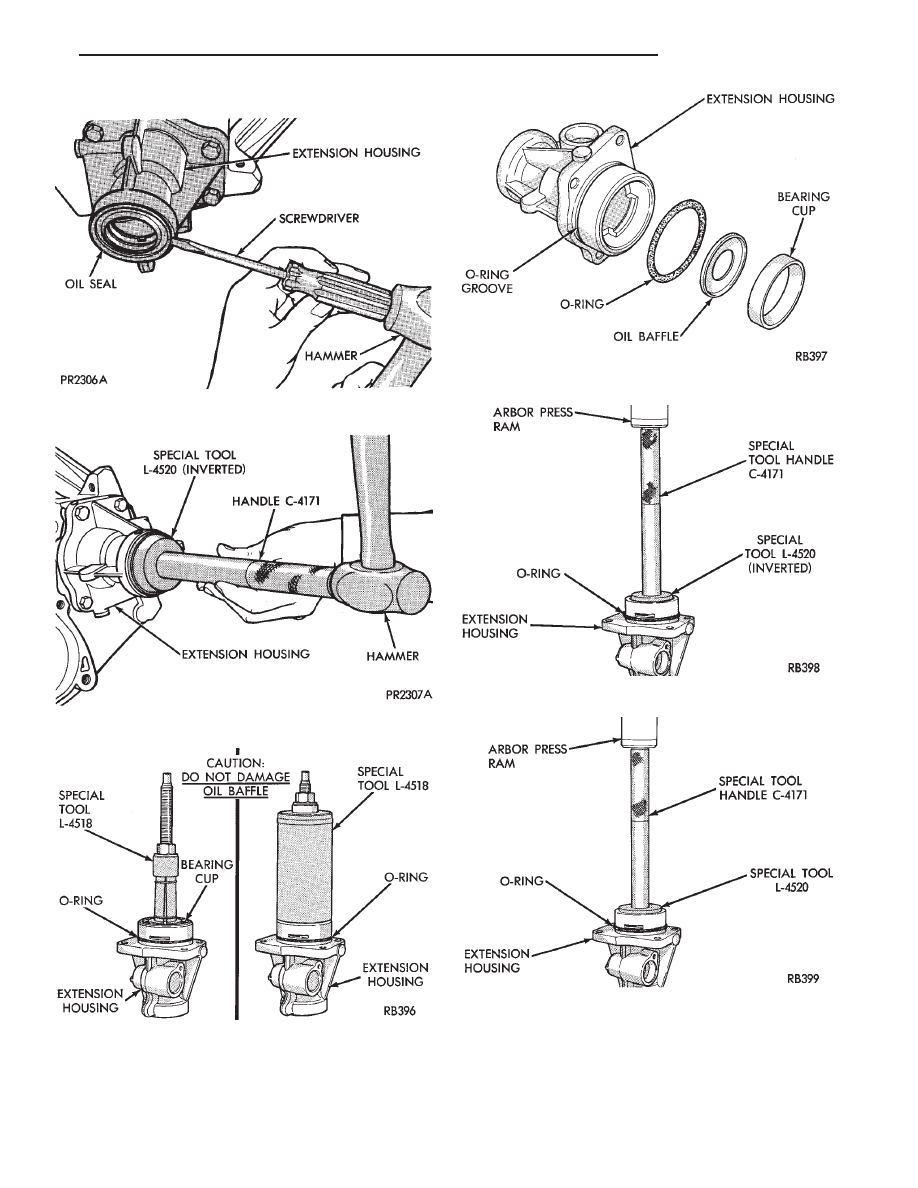

EXTENSION HOUSING

Fig. 1 Remove Extension Seal

Fig. 2 Install New Seal into Extension

Fig. 3 Remove Extension Bearing Cup

Fig. 4 Extension

Fig. 5 Install Extension Oil Baffle

Fig. 6 Install Extension Bearing Cup

Ä

TRANSAXLE

21 - 25

INPUT SHAFT

Shim thickness need only be determined if any of

the following parts are replaced:
• Transaxle case
• Input shaft seal retainer

• Bearing retainer plate
• Rear end cover

• Input shaft

• Input shaft bearings

Refer to Bearing Adjustment Procedure in rear

of this section to determine proper shim thickness for
correct bearing end play and proper turning torque.

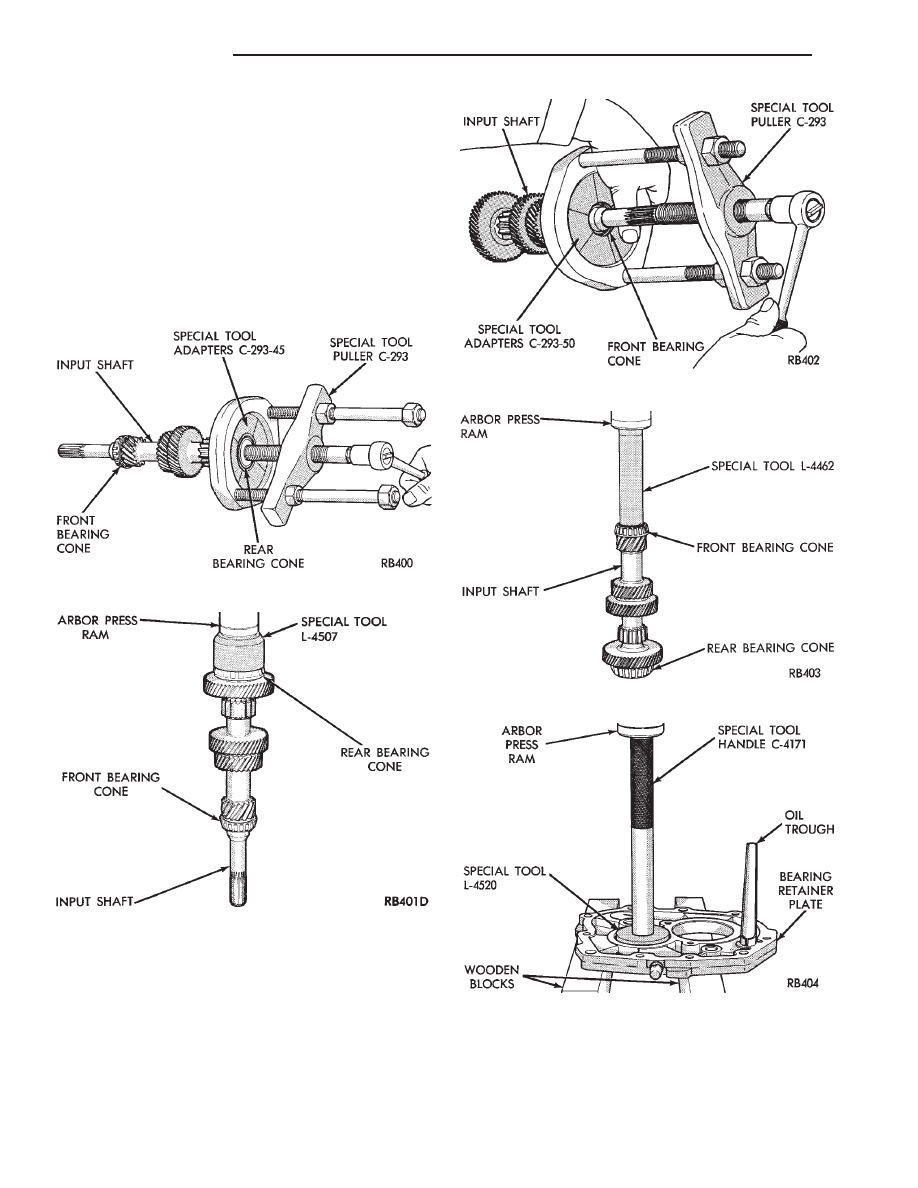

Fig. 1 Remove Input Shaft Rear Bearing Cone

Fig. 2 Install Input Shaft Rear Bearing Cone

Fig. 3 Remove Input Shaft Front Bearing Cone

Fig. 4 Install Input Shaft Front Bearing Cone

Fig. 5 Remove Input Shaft Rear Bearing Cup

21 - 26

TRANSAXLE

Ä

CAUTION: Bolt on bearing support plate before in-
stalling input shaft rear bearing cup.

A-523, A-543 DIFFERENTIAL

Shim thickness need only be determined if any of

the following parts are replaced:
• Transaxle case
• Differential bearing retainer
• Extension housing
• Differential case
• Differential bearings

CAUTION: Differential covers are not interchange-
able from case to case.

Refer to Bearing Adjustment Procedure in rear

of this section to determine proper shim thickness for
correct bearing preload and proper bearing turning
torque.

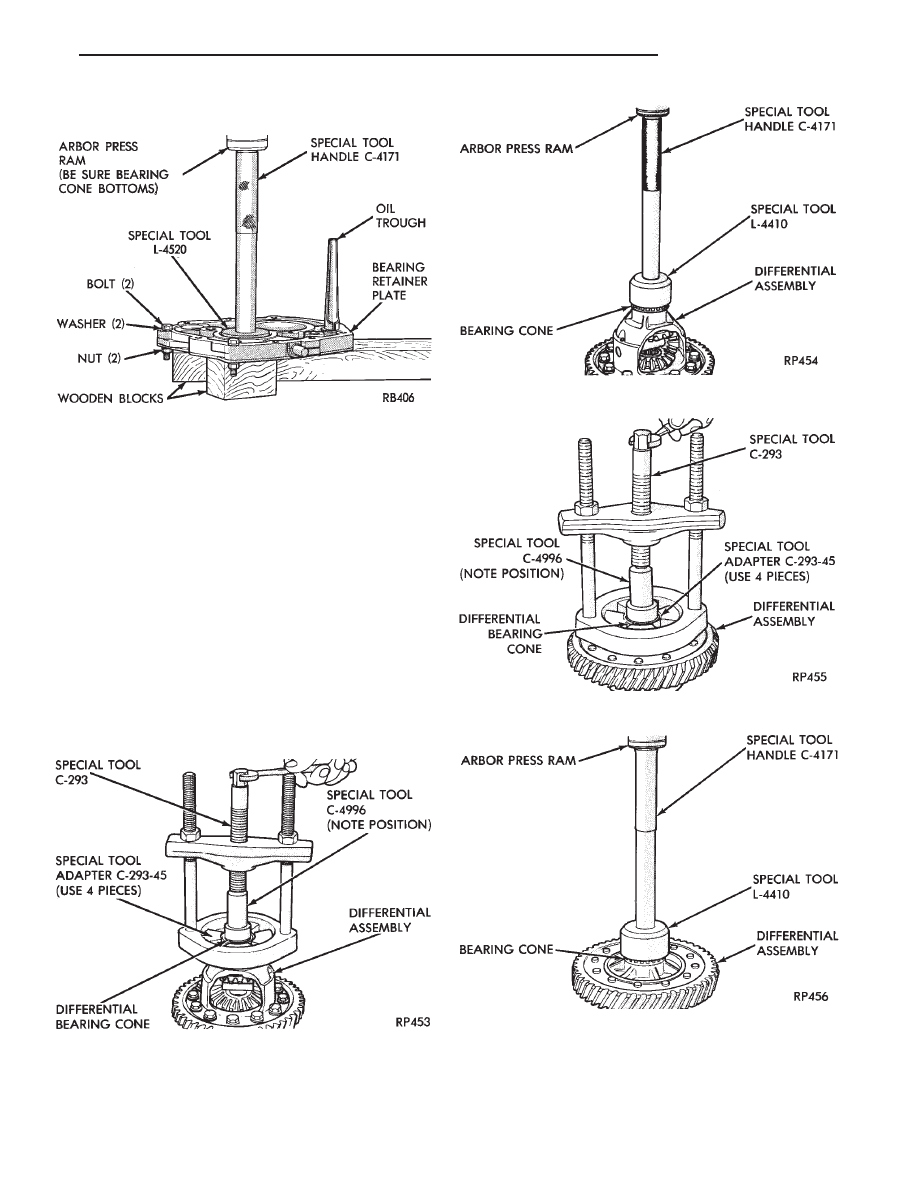

Fig. 6 Install Input Shaft Rear Bearing Cup

Fig. 1 Remove Differential Bearing Cone

Fig. 2 Install Differential Bearing Cone

Fig. 3 Remove Differential Bearing Cone

Fig. 4 Install Differential Bearing Cone

Ä

TRANSAXLE

21 - 27

CAUTION: Always install new ring gear bolts. Bolts
must be properly torqued (See Tightening Refer-
ence).

After assembling the differential side gears, pinion

gears and pinion gears with the pinion gear washers,
but without the side gear thrust washers. Rotate the
assembly two full revolutions both clockwise and
counterclockwise.

Set up dial indicator as shown and record end play.

Rotate side gear 90 degrees and record another end
play. Again, rotate side gear 90 degrees and record a
final end play.

Using the smallest end play recorded, shim that

side gear to within .001 to .013 inch. The other side
gear should be checked using the same procedure.

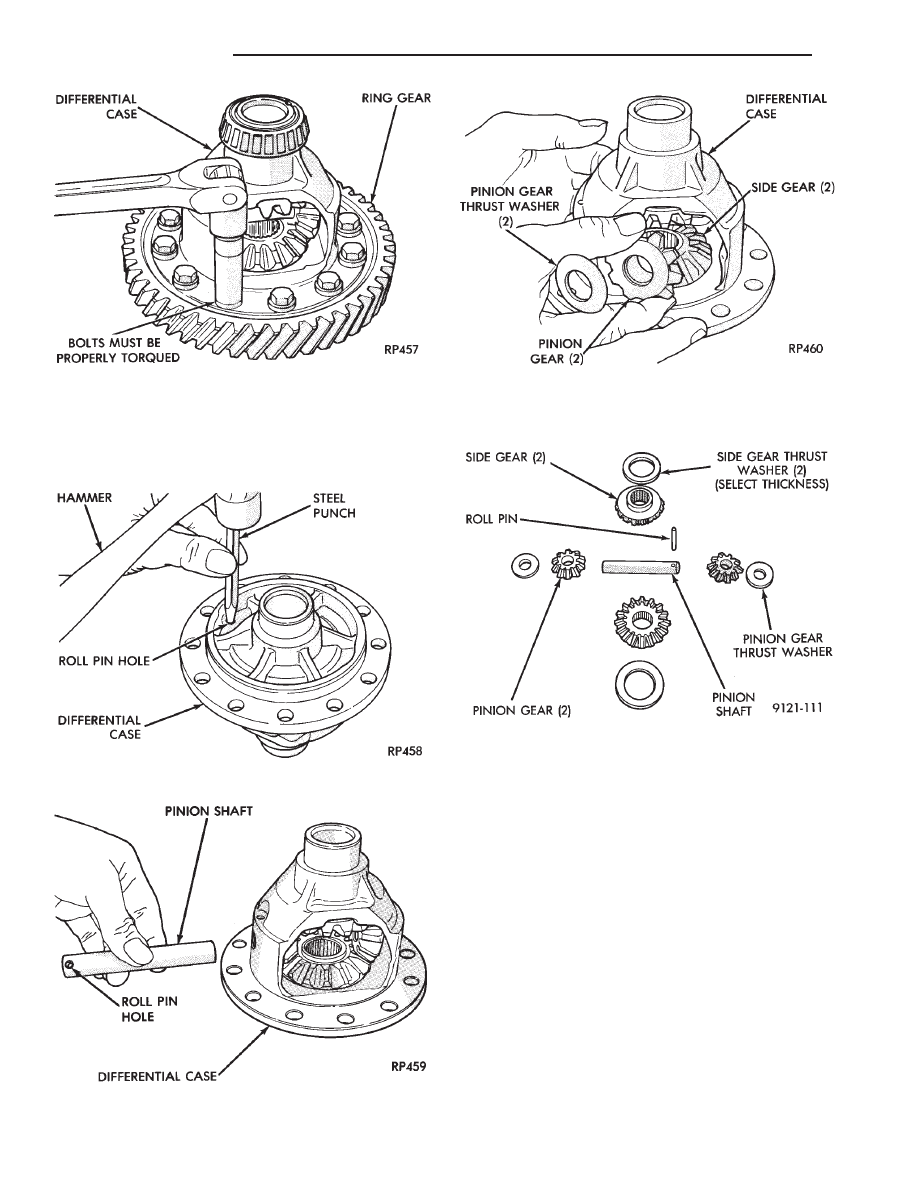

Fig. 5 Remove or Install Ring Gear Bolts and Ring

Gear

Fig. 6 Remove Pinion Shaft Roll Pin

Fig. 7 Remove or Install Pinion Shaft

Fig. 8 Remove or Install Pinion Gears, Side Gears,

and Thrust Washers by Rotating Side Gears to

Opening in Case

Fig. 9 Differential Gears

21 - 28

TRANSAXLE

Ä
