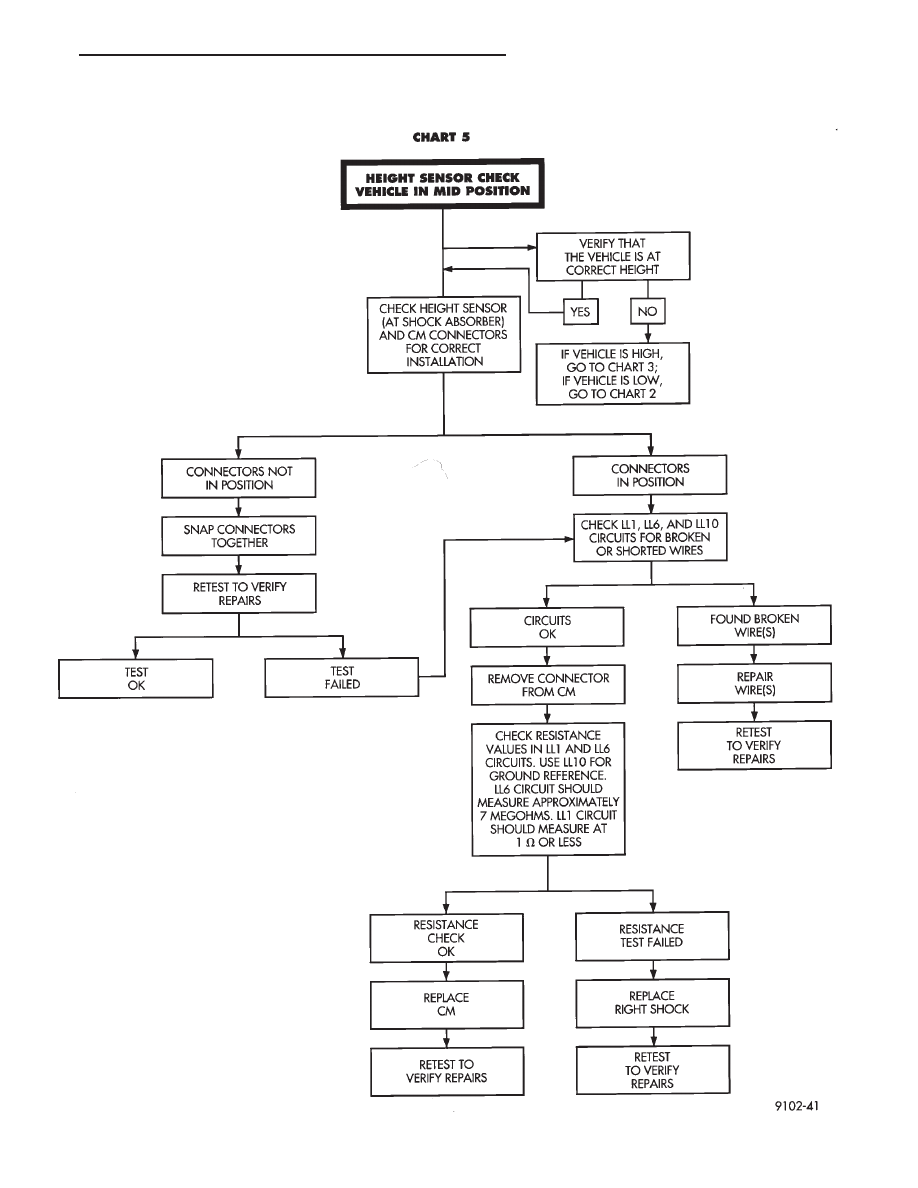

AUTOMATIC AIR LOAD LEVELING DIAGNOSTICS

Ä

SUSPENSION AND DRIVESHAFTS

2 - 69

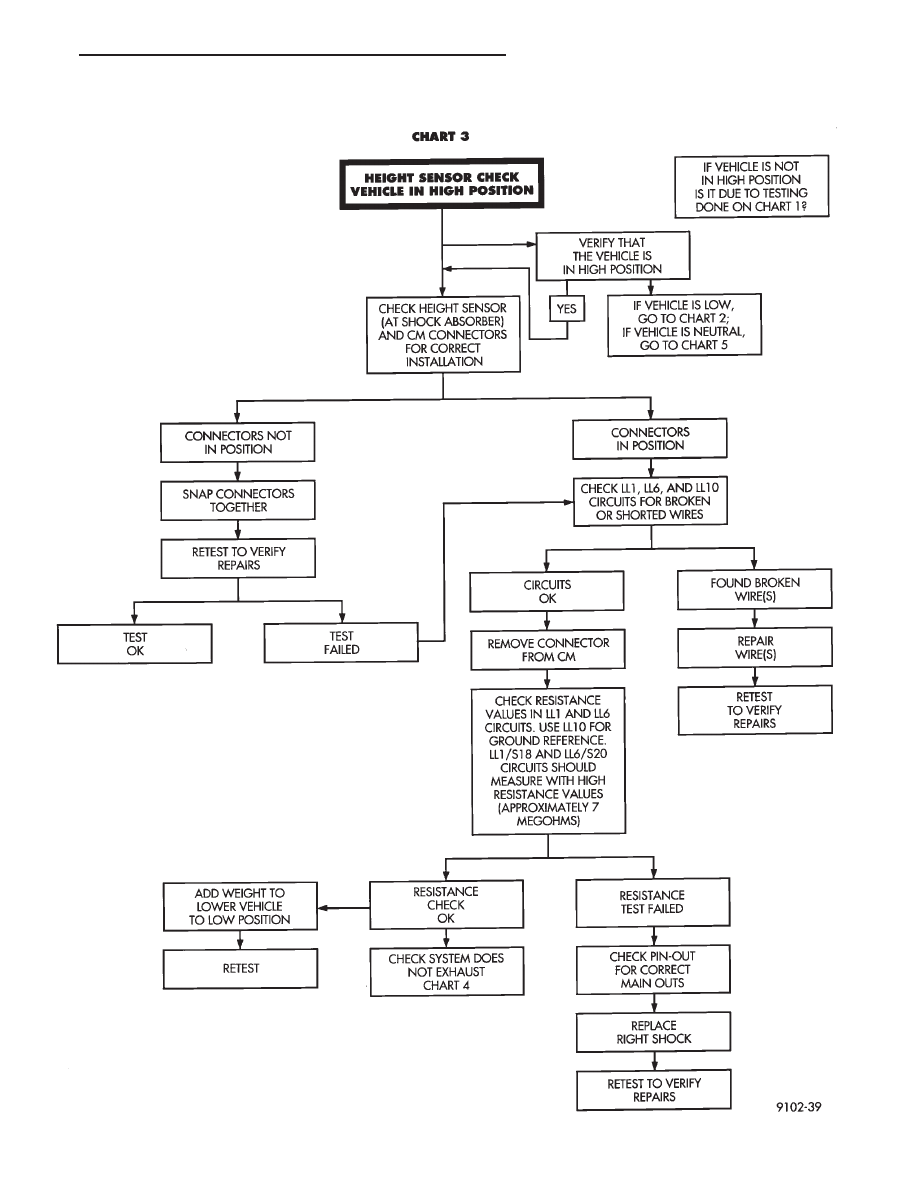

AUTOMATIC AIR LOAD LEVELING DIAGNOSTICS

2 - 70

SUSPENSION AND DRIVESHAFTS

Ä

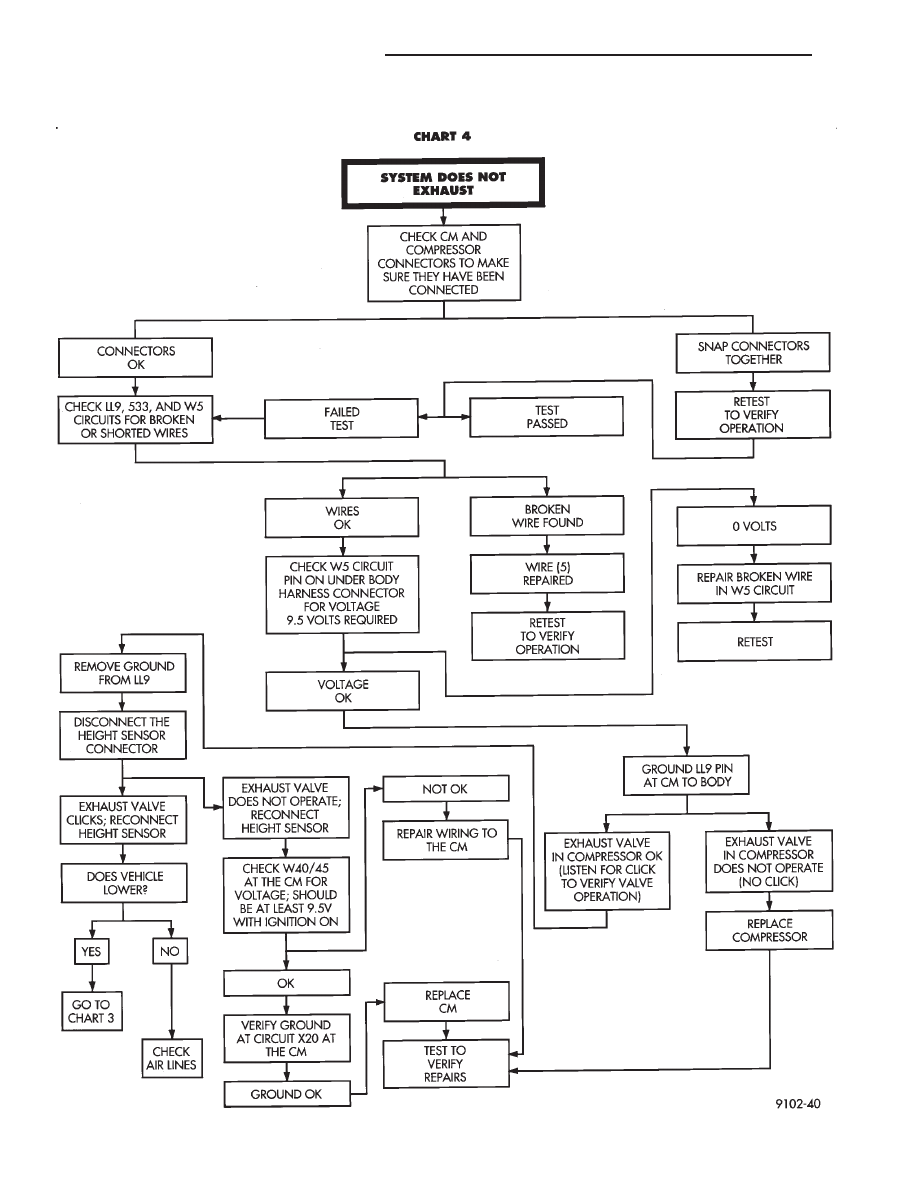

AUTOMATIC AIR LOAD LEVELING DIAGNOSTICS

Ä

SUSPENSION AND DRIVESHAFTS

2 - 71

CONTROL MODULE

REMOVAL

(1) Disconnect negative battery cable.
(2) Remove right side trunk trim panel.
(3) Remove electrical connectors from control mod-

ule and relay (Fig. 9).

(4) Remove control module mounting screws and

remove assembly.

INSTALLATION

(1) Install relay on the control module mounting

bracket (if required).

(2) Place control module in mounting position.
(3) Install mounting screws and tighten to 2-3 N

Im

(19-29 in. lbs.).

(4) Install control module and relay wiring connec-

tors (Fig. 9).

(5) Install right side trunk trim panel.
(6) Connect negative battery cable.

COMPRESSOR RELAY

REMOVAL

(1) Remove right side trunk trim panel.
(2) Remove electrical connector from relay.
(3) Remove relay from control module mounting

bracket by prying out on locating clip (Fig. 10).

INSTALLATION

(1) Push relay onto bracket (relay will Lock into

position).

(2) Install electrical connector.
(3) Install trim panel.

RIGHT SHOCK ABSORBER (WITH HEIGHT
SENSOR)

REMOVAL

(1) Disconnect negative battery cable.
(2) Raise vehicle, see Hoisting, Group 0.
(3) Remove tire assembly.
(4) Disconnect height sensor connector, located on

right rear frame rail.

(5) Remove both air lines connected to shock ab-

sorber ports.

(6) Remove shock, see Shock Absorbers, Removal.

INSTALLATION

(1) Install shock assembly, see Shock Absorbers,

Installation.

(2) Route height sensor wire through clip on shock

bracket, then tie strap to fuel filler tube.

(3) Snap height sensor connector into underbody

harness connector.

(4) Insert air lines.
(5) Install wheel/tire assembly.

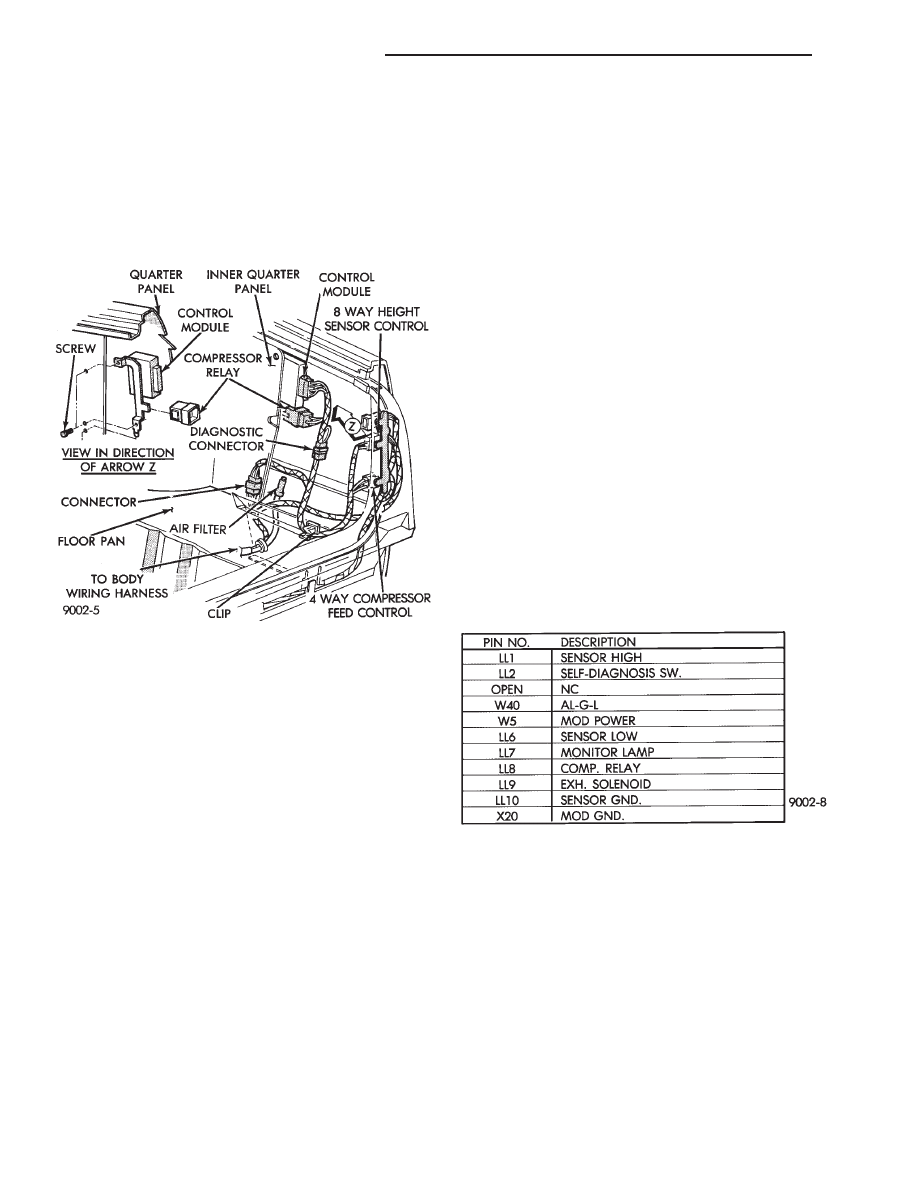

Fig. 9 Control Module and Relay Wiring

Fig. 10 Control Module Connector
