8W - 6

WIRING DIAGRAMS AA-BODY

Ä

WIRING DIAGRAMS AJ BODY

ALPHABETICAL INDEX

Wiring Diagram Name

Sheet Number

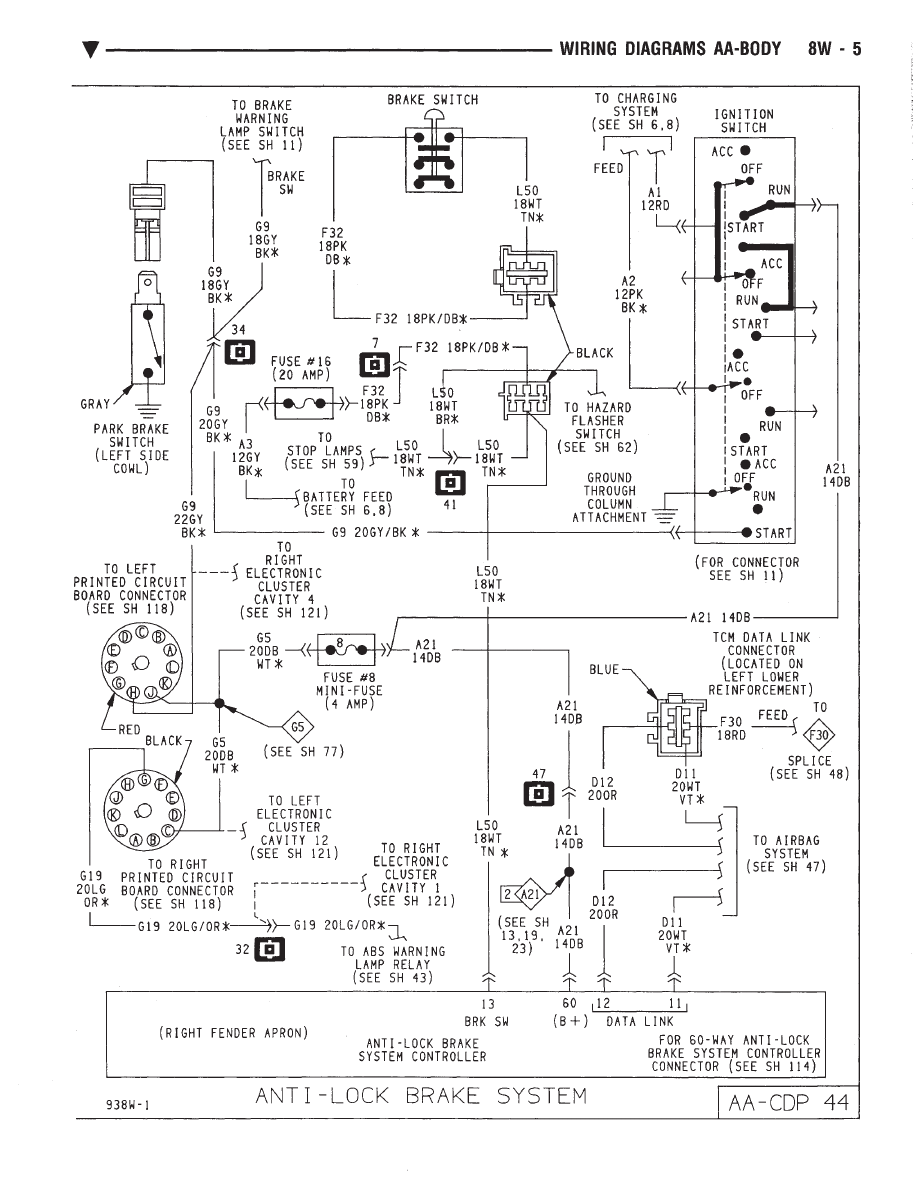

Anti-Lock Brake System . . . . . . . . . . . . . . . . .68, 69, 70, 71

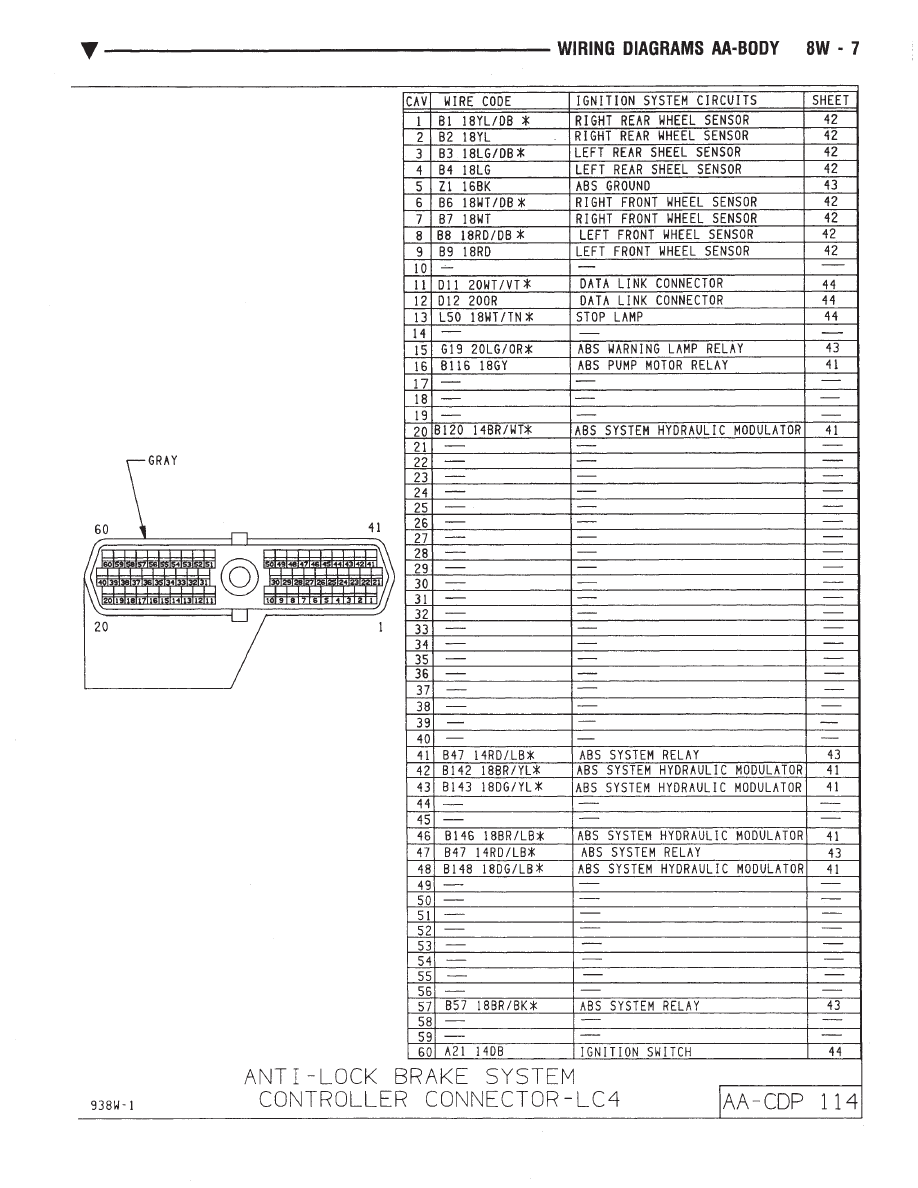

ABS Controller . . . . . . . . . . . . . . . . . .68, 69, 70, 71, 170
ABS Hydraulic Modulator . . . . . . . . . . . . . . . . . . . . . .68
ABS Pump Motor Relay . . . . . . . . . . . . . . . . . . . . . . .68
ABS System Relay . . . . . . . . . . . . . . . . . . . . . . . . . .69
ABS Warning Lamp Diode . . . . . . . . . . . . . . . . . . . . . .69
ABS Warning Switch Lamp Switch . . . . . . . . . . . . . . . .70

Wiring Diagram Name

Sheet Number

Brake Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70
Data Link Connector . . . . . . . . . . . . . . . . . . . . . . . . .70
Left Front Wheel Sensor . . . . . . . . . . . . . . . . . . . . . . .71
Left Rear Wheel Sensor . . . . . . . . . . . . . . . . . . . . . . .71
Park Brake Switch . . . . . . . . . . . . . . . . . . . . . . . . . . .70
Right Front Wheel Sensor . . . . . . . . . . . . . . . . . . . . . .71
Right Rear Wheel Sensor . . . . . . . . . . . . . . . . . . . . . .71

8W - 8

WIRING DIAGRAMS AJ BODY

Ä
