WIRING DIAGRAMS AA-BODY
INDEX
Wiring Diagram Name
Sheet Number
Anti-Lock Brake System . . . . . . . . . . . . . . . . .41, 42, 43, 44

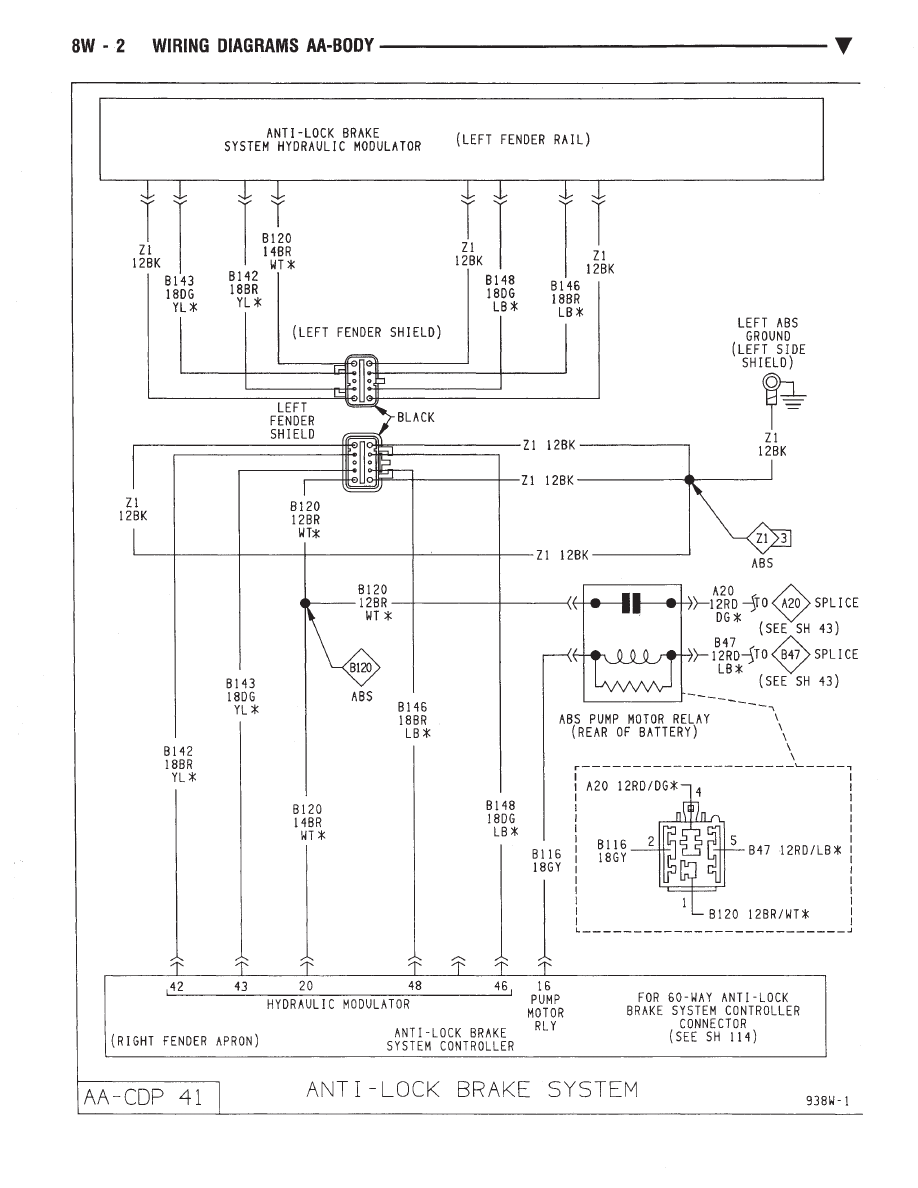

ABS Pump Motor Relay . . . . . . . . . . . . . . . . . . . . . . .41

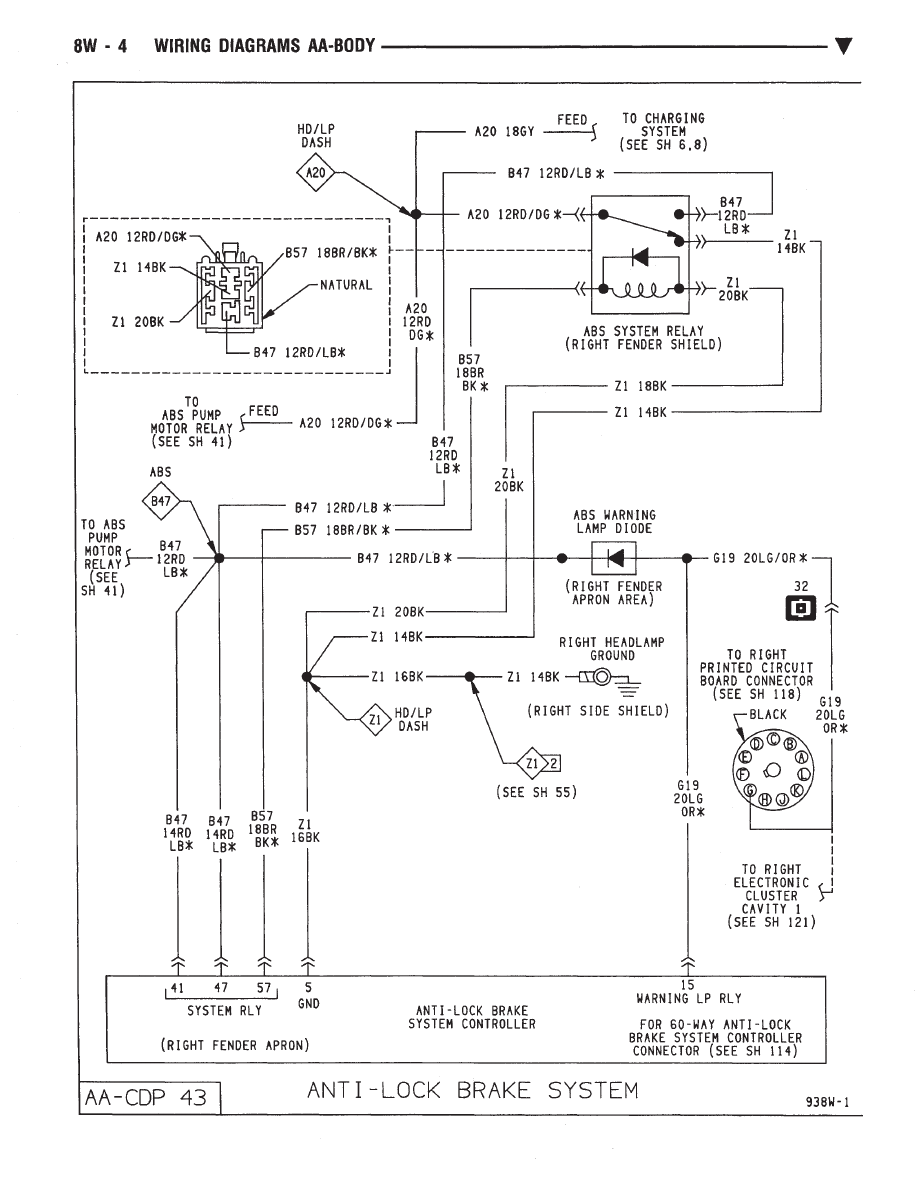

ABS System Relay . . . . . . . . . . . . . . . . . . . . . . . . . .43
Brake Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44
Controller . . . . . . . . . . . . . . . . . . . . .41, 42, 43, 44, 114
Data Link Connector . . . . . . . . . . . . . . . . . . . . . . . . .44
Wiring Diagram Name
Sheet Number
Diode-Warning Lamp . . . . . . . . . . . . . . . . . . . . . . . . .43
Hydraulic Modulator . . . . . . . . . . . . . . . . . . . . . . . . .41
Ignition Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44
Park Brake Switch . . . . . . . . . . . . . . . . . . . . . . . . . . .44

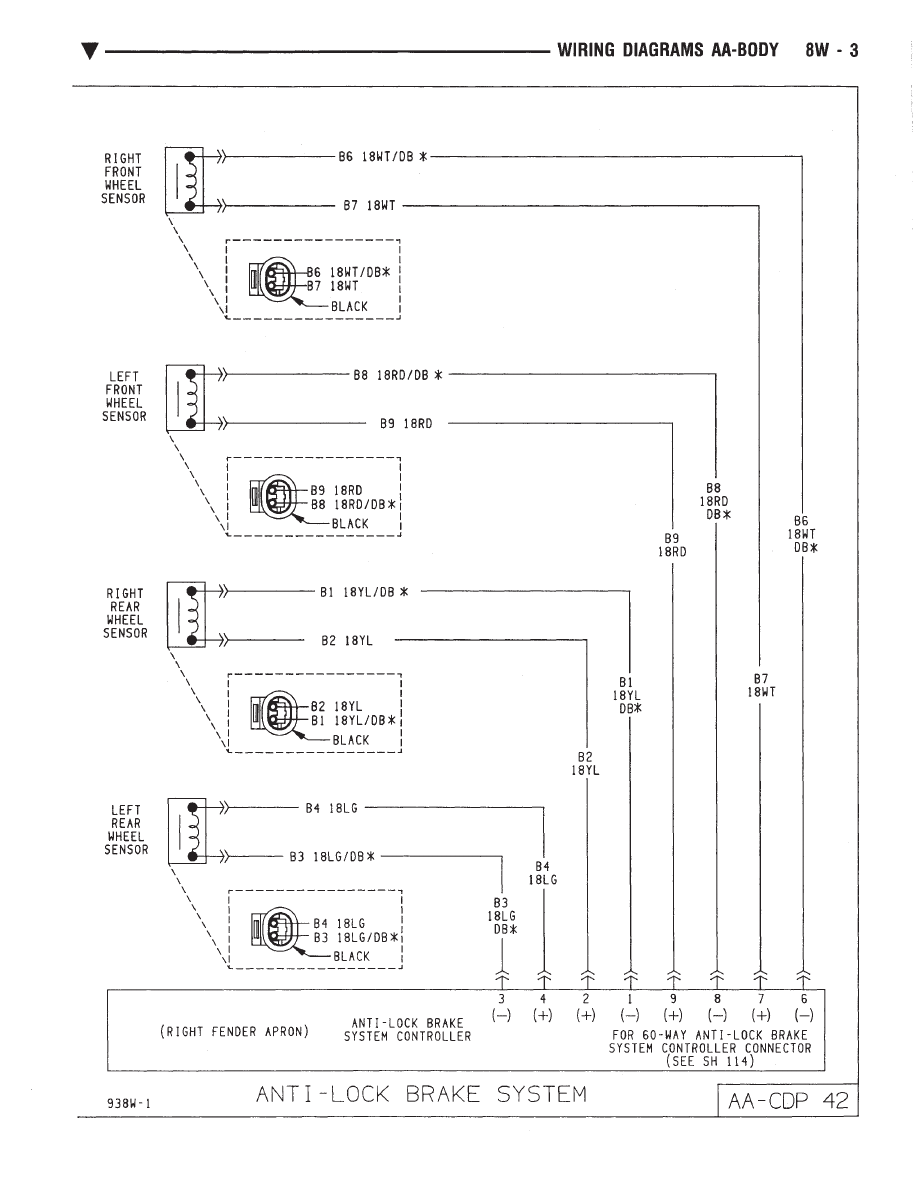

Wheel Sensors . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
Ä
WIRING DIAGRAMS AA-BODY
8W - 1
