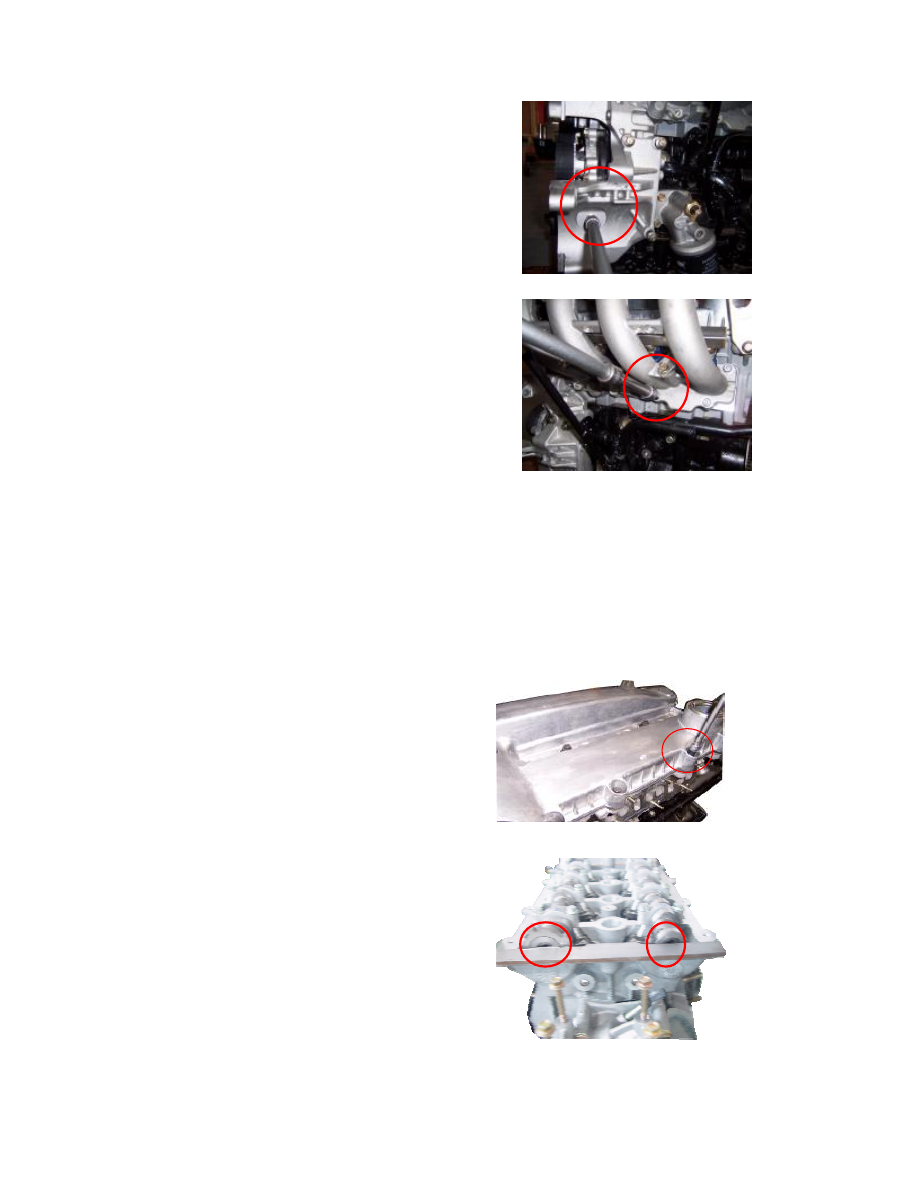

3.  Use  a  10#  sleeve  to  remove  the  fixing  bolt  of

compressor bracket.

Torque: 30±3 Nm.







4  Use  a  10#  sleeve  to  remove  the  fixing  bolt  of  intake

manifold and then take off the intake manifold assembly.

Torque: 8+3Nm.









Chapter Eleven Disassembly of Cylinder Head

I. Disassembly Procedure

1 Use a 10# sleeve to remove the fixing bolt of valve

cover.

Torque: 8±3 Nm.





2.  Get  the  special  tool  CH-20010  stuck  into  the

groove on camshaft.



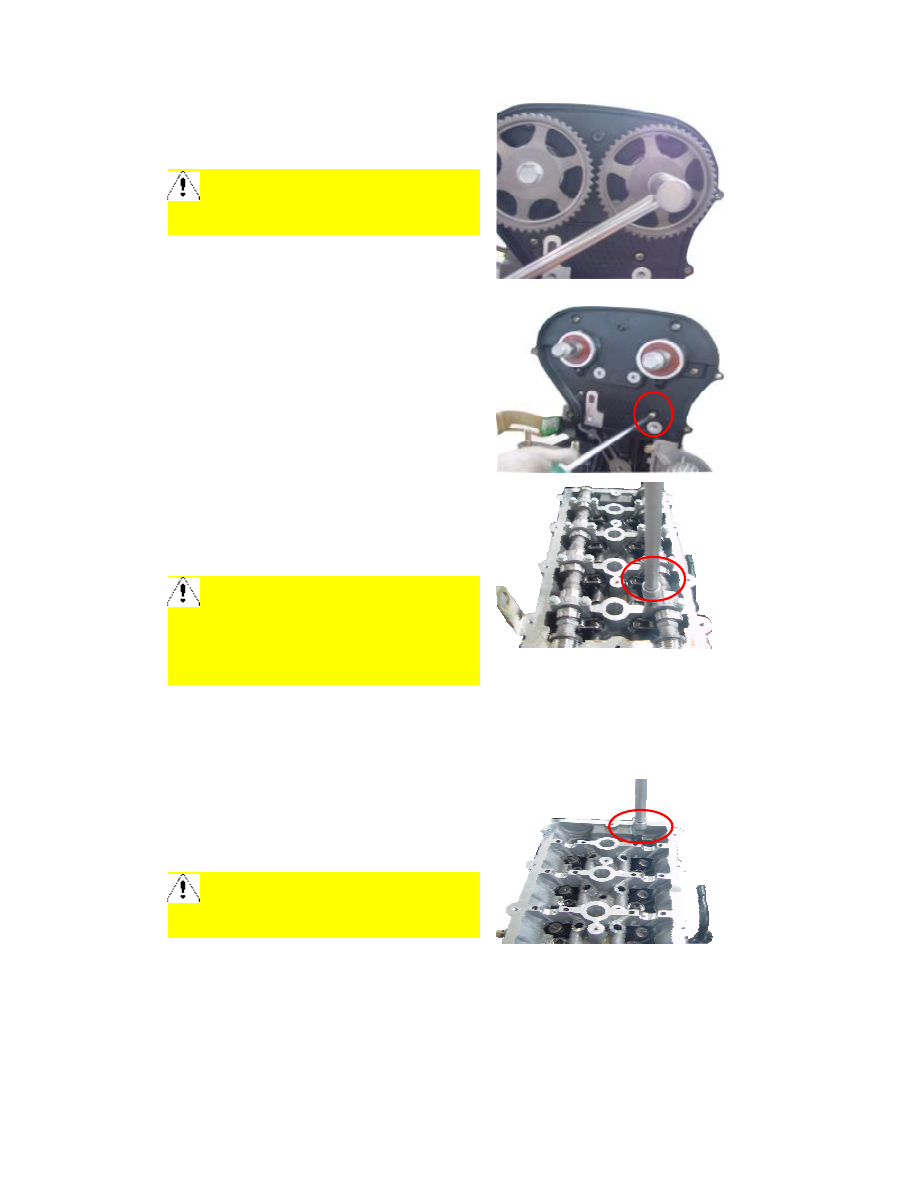

3.  Use  a  18#  sleeve  to  loosen  the  fixing  bolt  of

camshaft timing gear.

Torque: 120±5Nm.



Note:

There  is  no  difference  between  intake

camshaft and exhaust camshaft, they can be interchanged.





4. Use a cross-head screwdriver to loosen the fixing

bolt on inner fender of timing gear and then take out

the inner fender of timing gear.





5.  Use  a  10#  sleeve  to  remove  the  fixing  bolt  of

camshaft  bearing,  take  out  the  camshaft  assembly

and then the hydraulic tappet system.

Torque: 9.5±1.5 Nm.









Note:

The positions of both camshaft  bearing and

bolts,  including  the  order  of  camshaft  bearing,  are

unchangeable,  and  should  be  conformity  with  the  marks

during assembly/disassembly.



6.  Use  an  hexagon  torque  wrench  to  loosen  the

fixing  bolt  of  cylinder  head  and  then  take  off  the

cylinder head assembly.

Torque: 50±5 Nm.



Note:

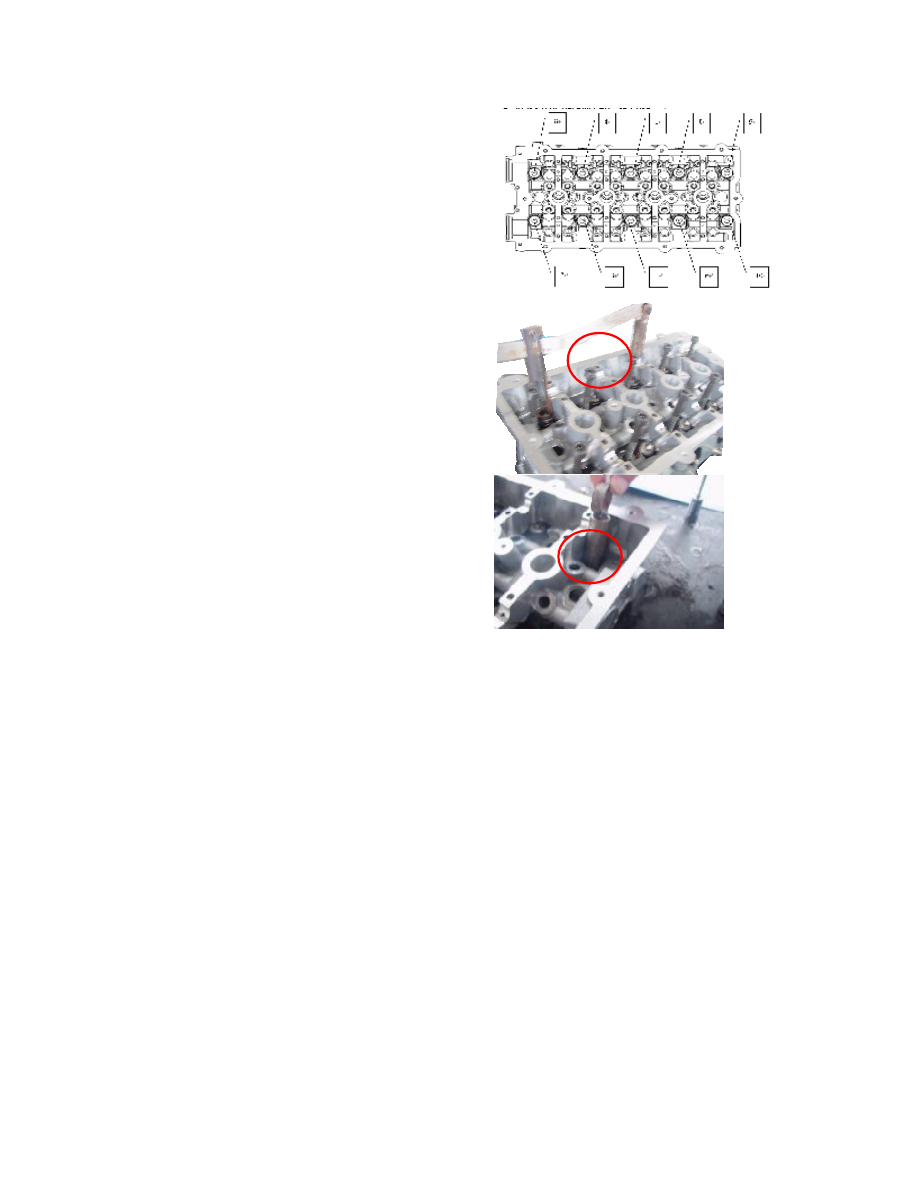

Follow  the  order  as  shown  in  the  figure  to

loosen the fixing bolts of cylinder head.





7. Disassembly of valve

7.1  Use  a  special  tool  to  press  down  the  valve

spring,  take  out  the  locking  plate,  and  then  take  off

valve spring, valve and valve seat insert.







7.2 Use a special tool to pull out the valve oil seal.













II. Overhaul of Cylinder Head System

1. Detection of camshaft

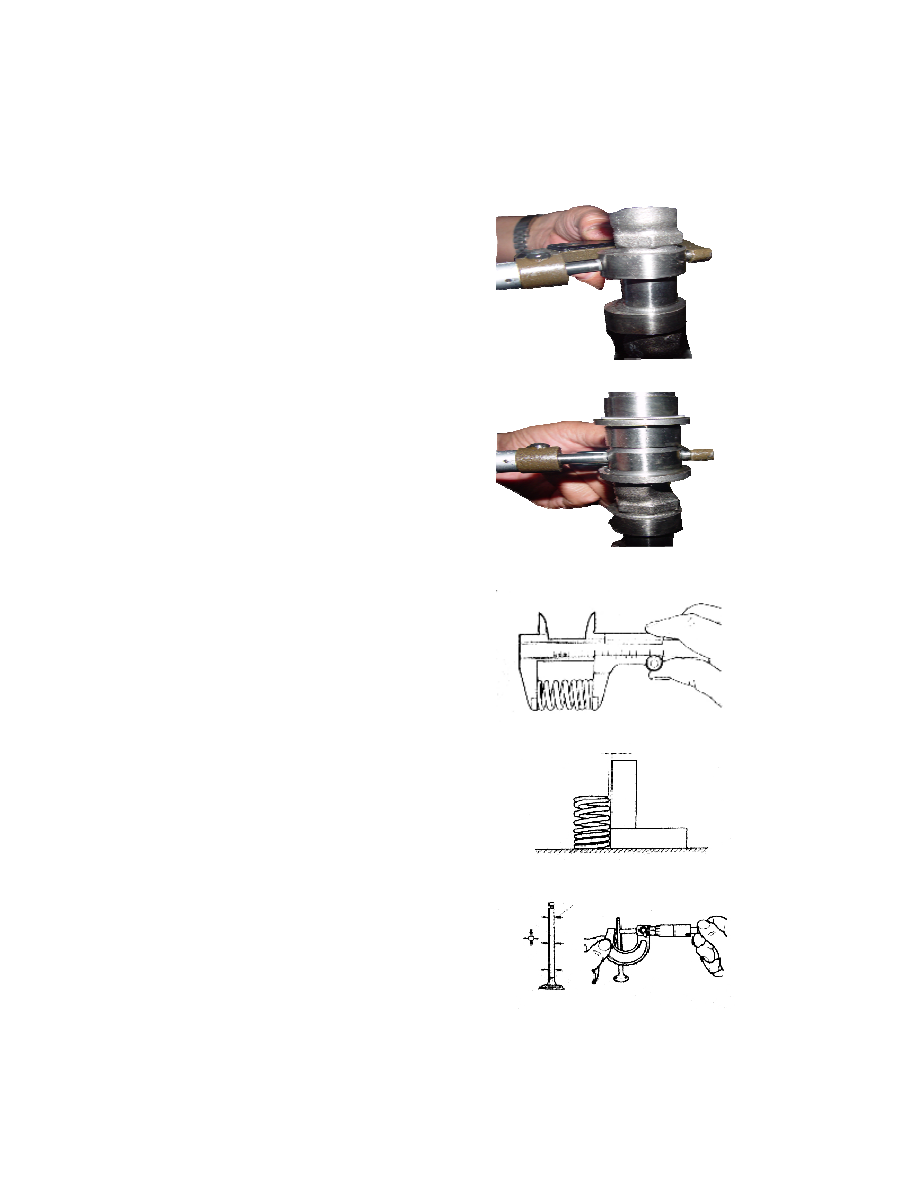

1.1  Measurement  of  height  of  cam.  Use  an  outside

micrometer to measure wheel height of the cam.

Wheel height of the intake camshaft: 37.11mm.

Wheel height of the exhaust camshaft: 37.09mm.







1.2  Inspection  of  camshaft  journal.  Use  an  outside

micrometer to measure each journal of the camshaft,

please see Specification Table for specific data.









2. Detection of valve

2.1  Detection  of  valve  spring.  Two  items  of  data  of

valve spring should be measured.

Length of the spring: 49mm

Squareness of the spring: 1.2mm (limit)







2.2. Detection of valve.

2.2.1 Measurement of diameter of valve stem







Measurement point
